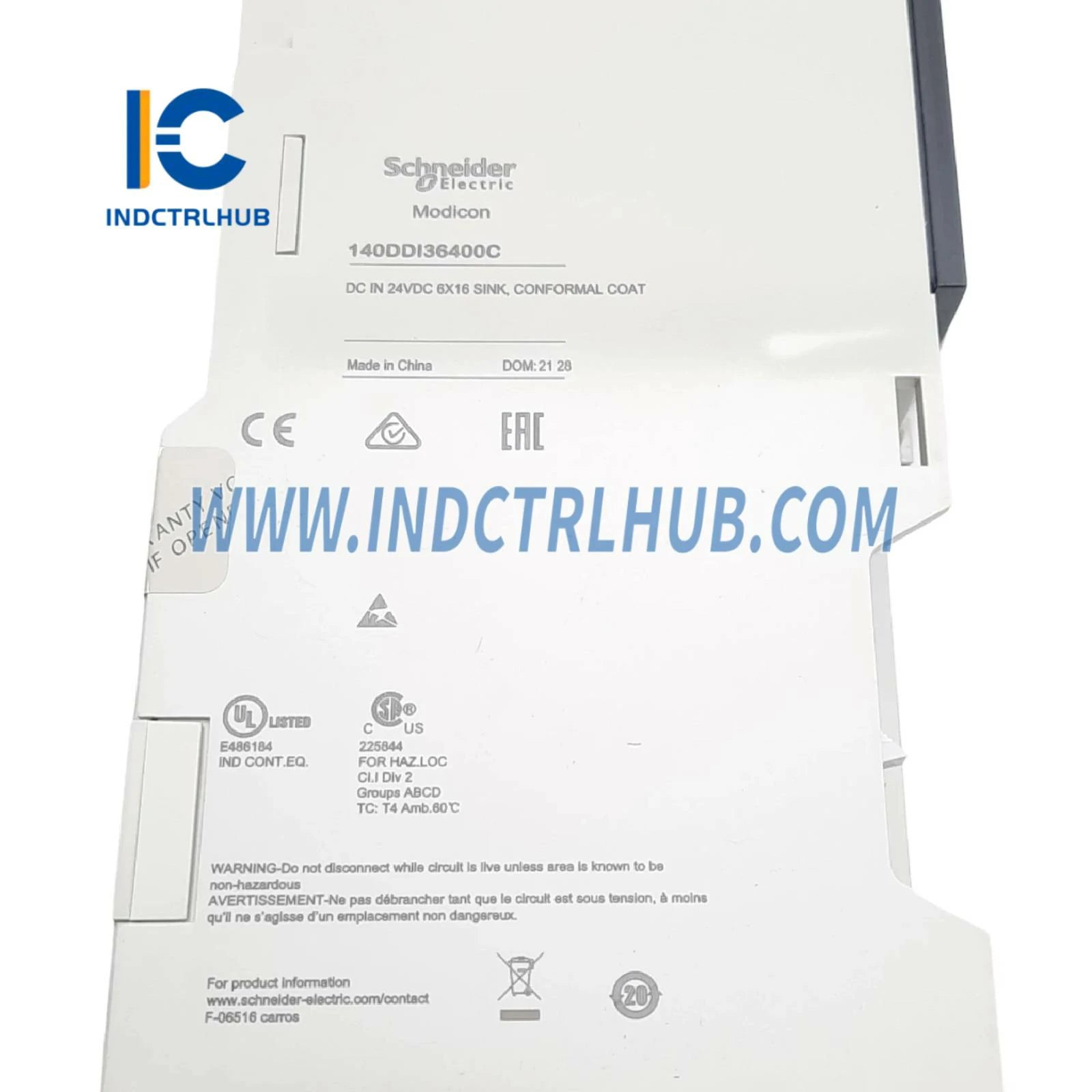

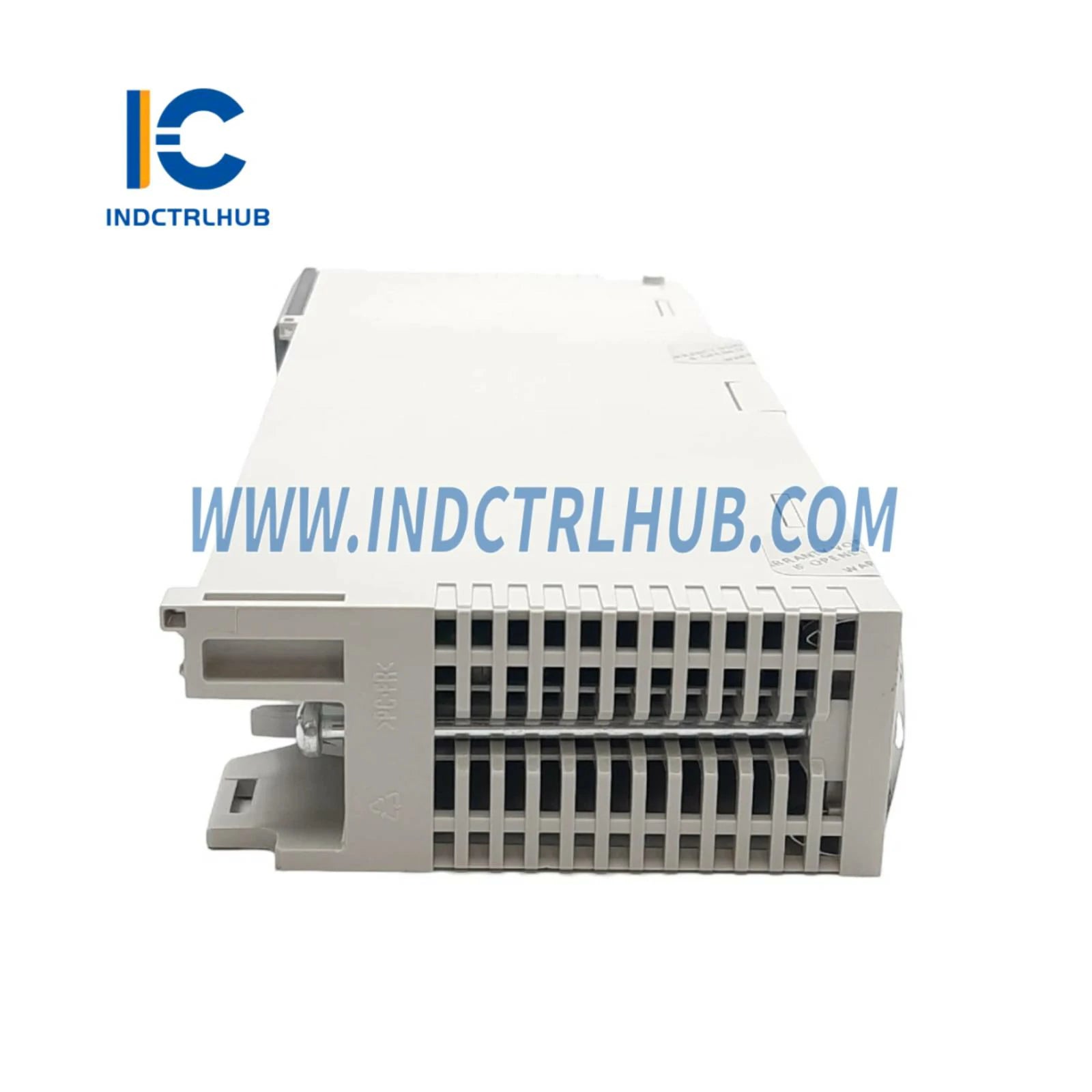

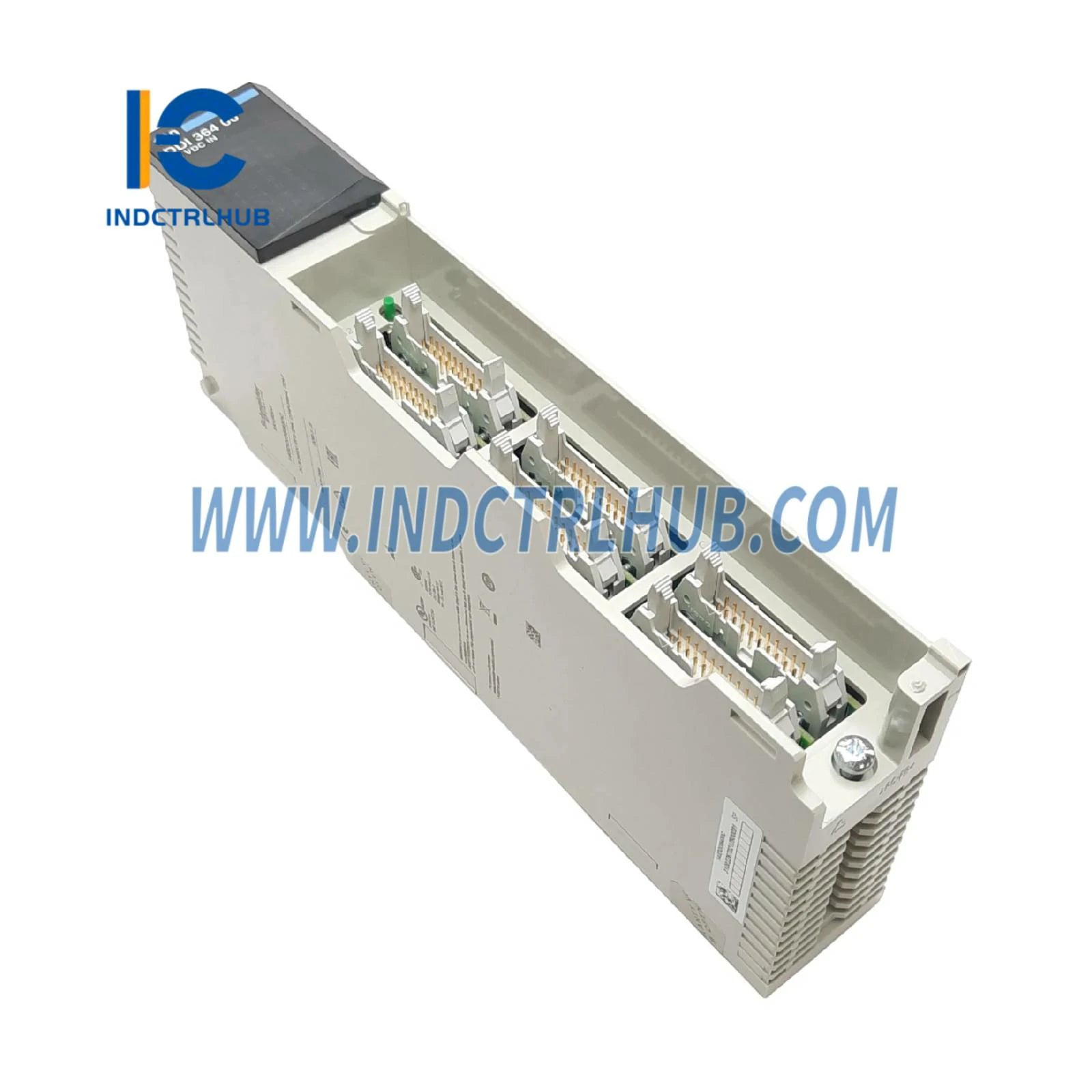

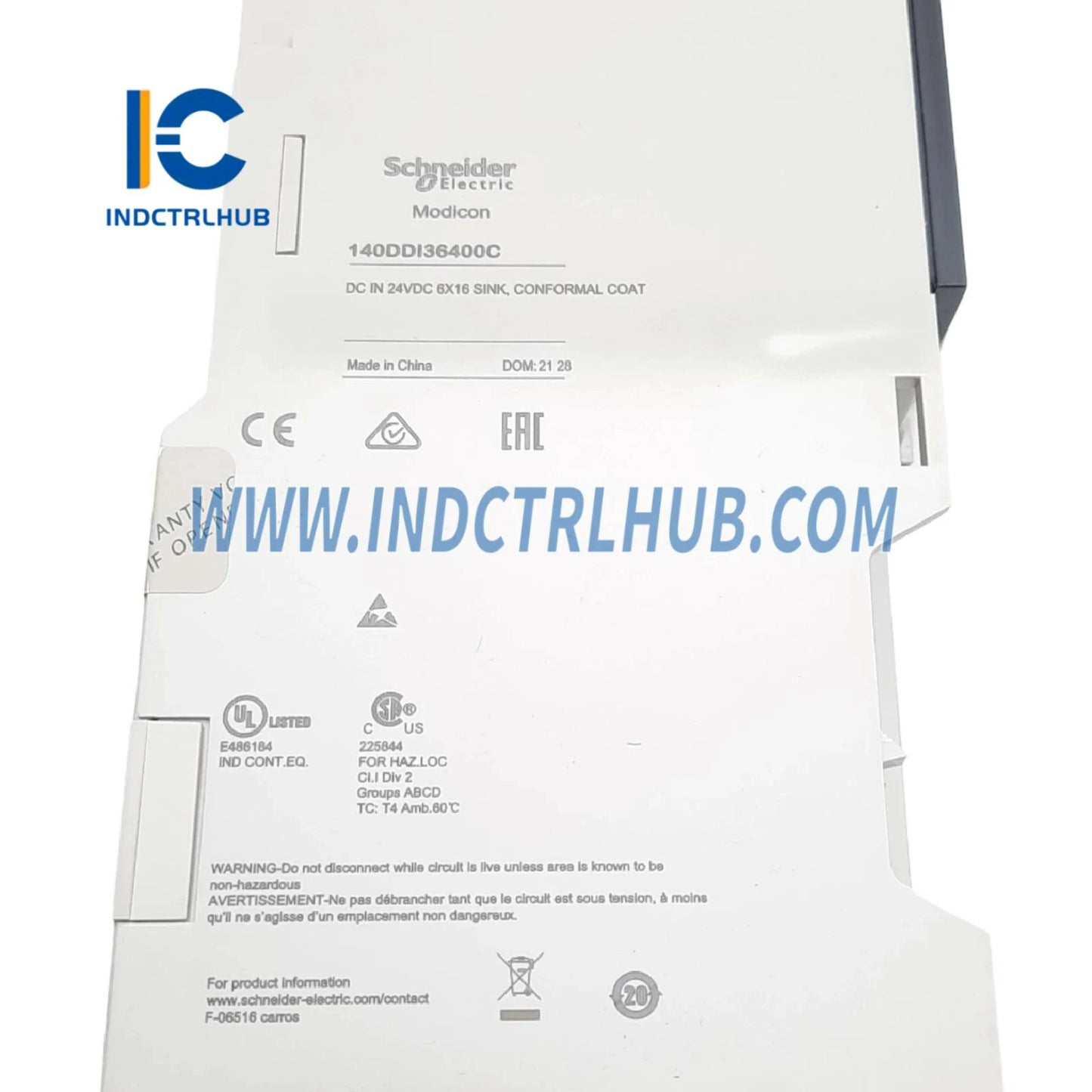

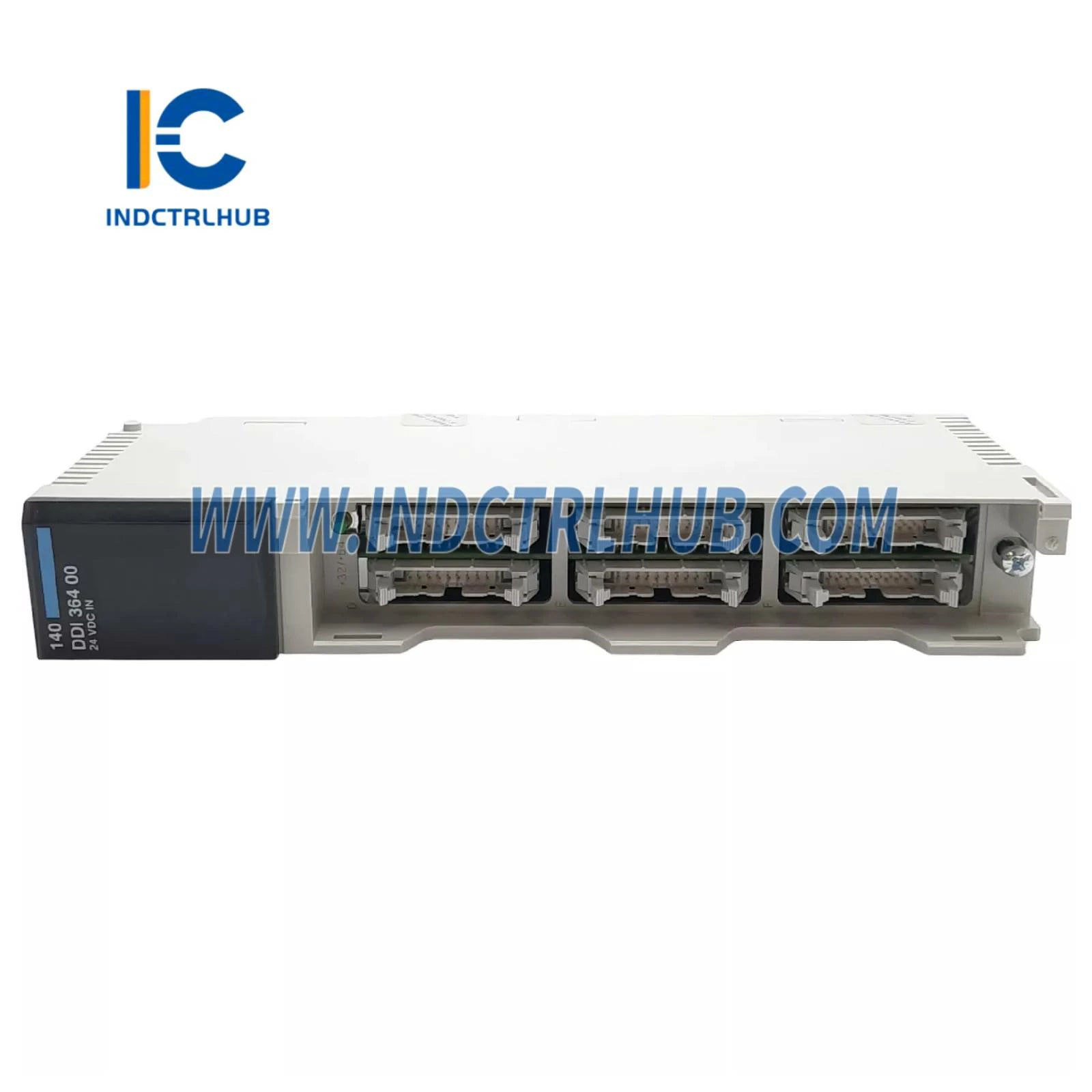

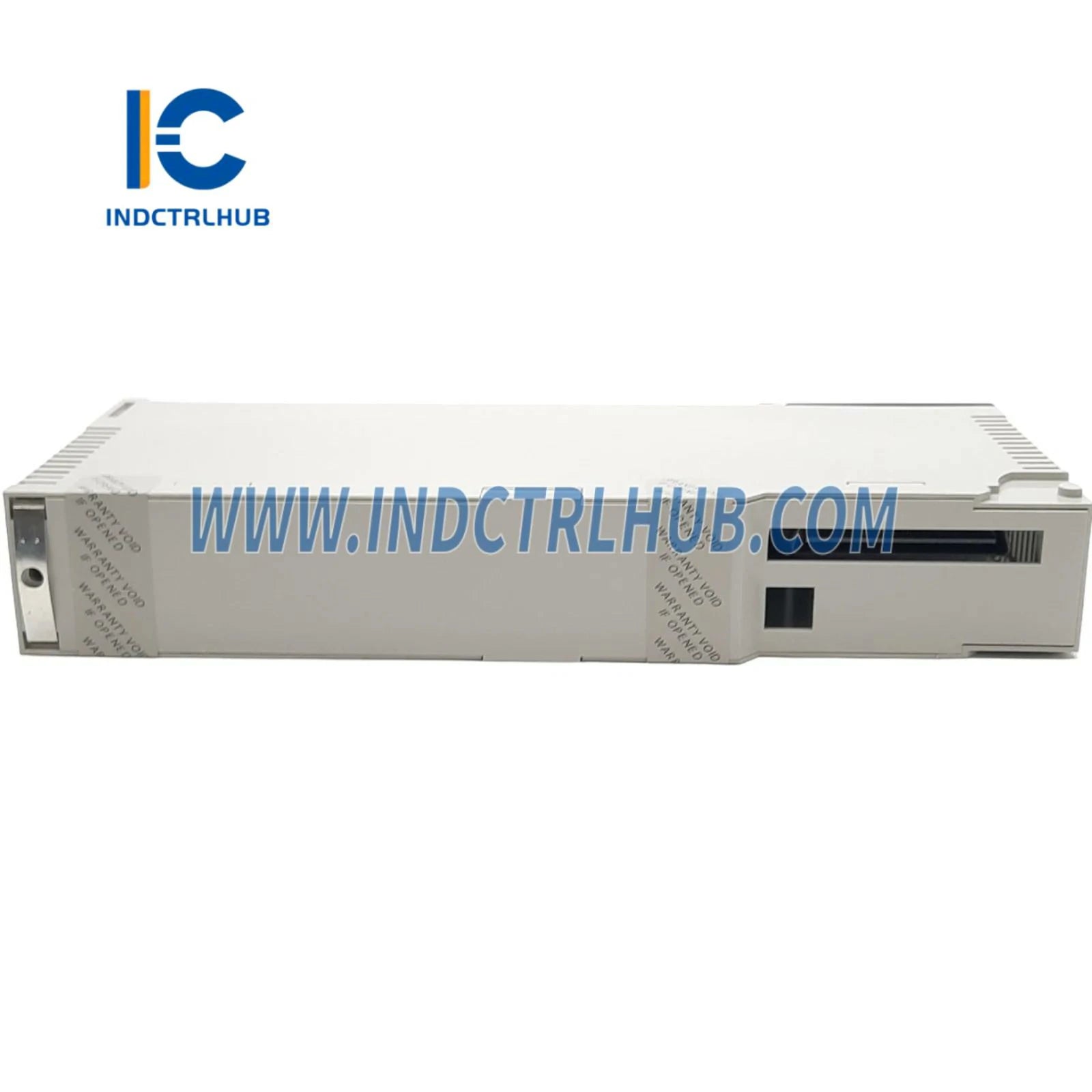

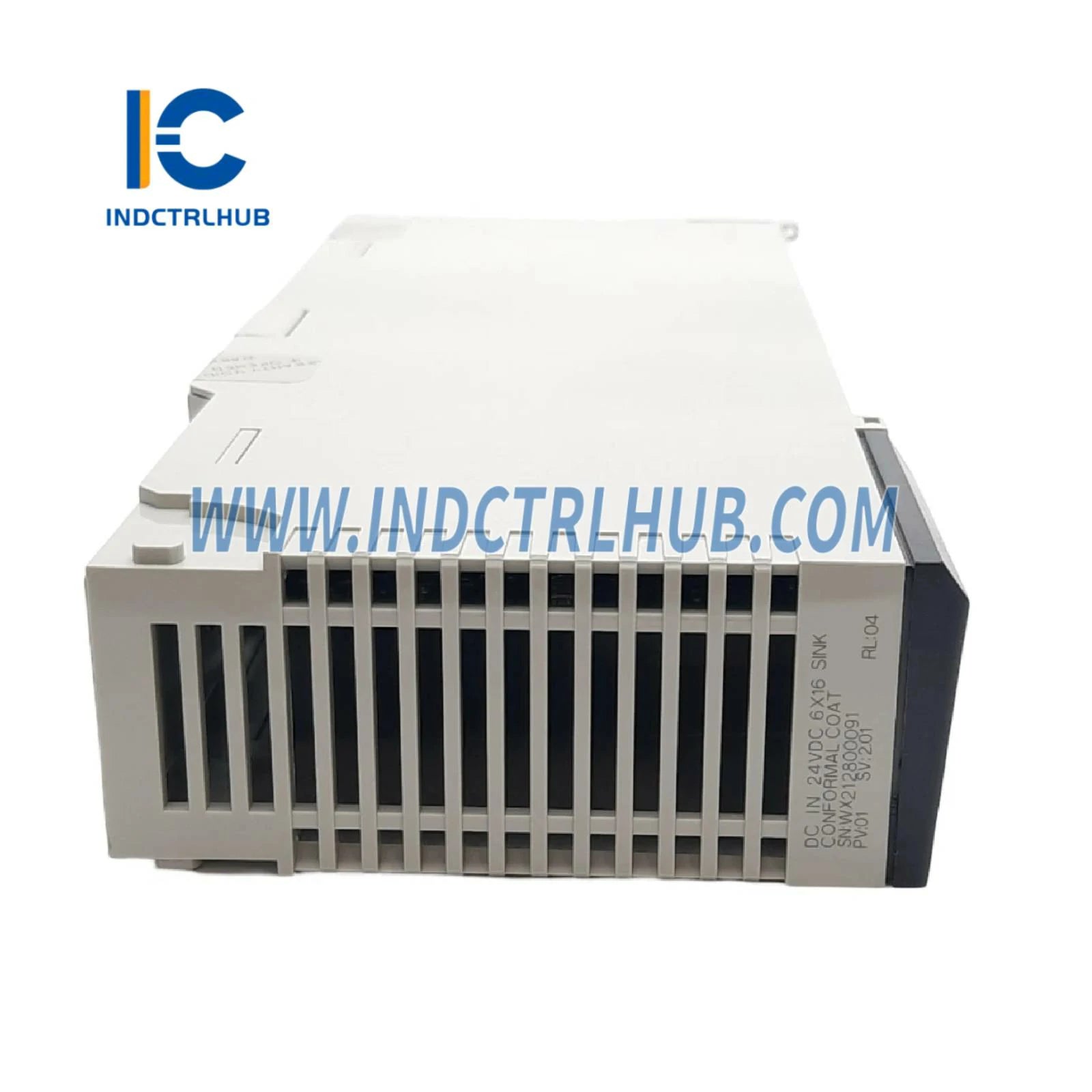

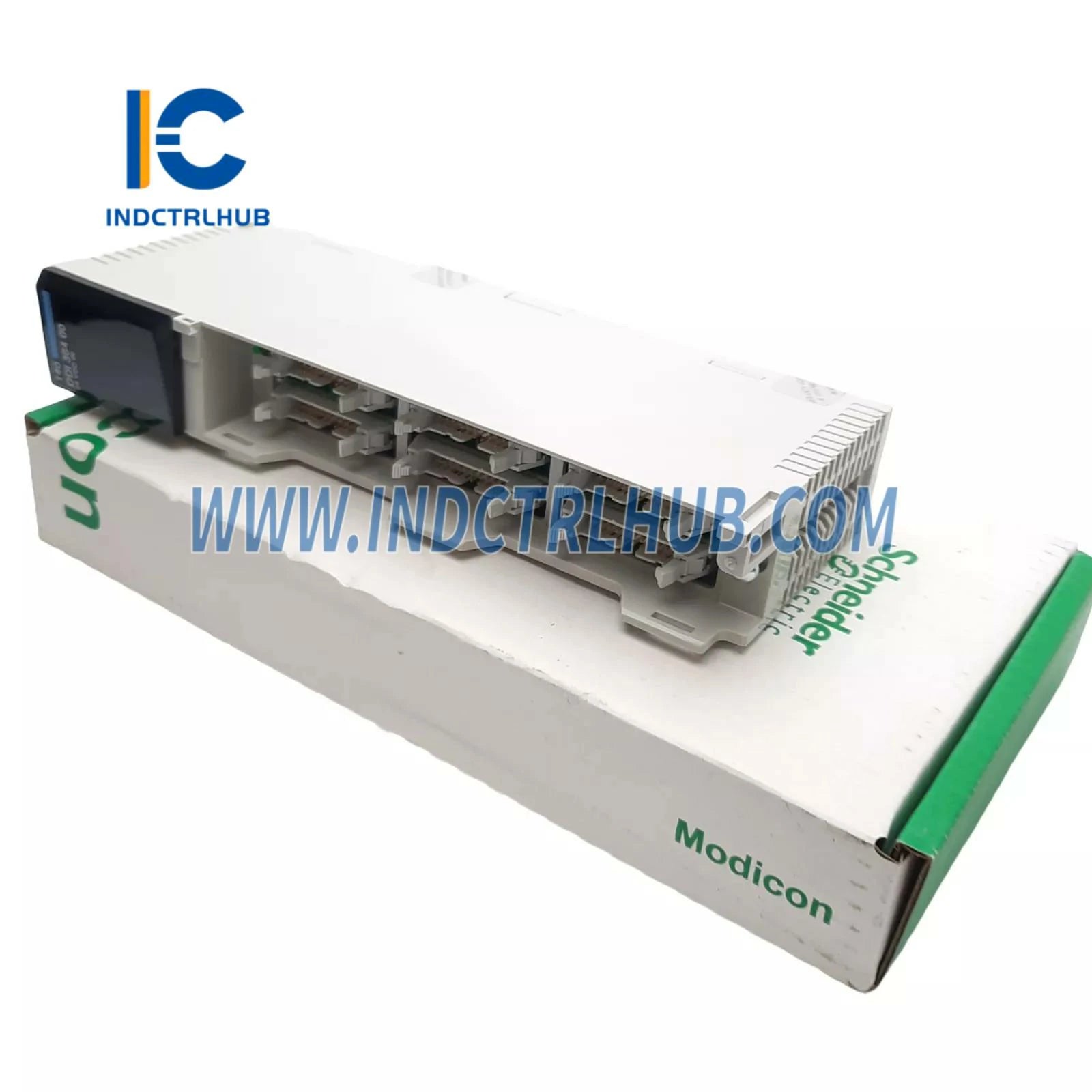

Módulo de entrada discreta Schneider 140DDI36400 Modicon Quantum
Módulo de entrada discreta Schneider 140DDI36400 Modicon Quantum
Manufacturer: Schneider
Product No.: 140DDI36400
Condition:1000 en existencias
Product Type: Módulo de entrada discreta Modicon Quantum
Product Origin: USA
Payment: T/T, Western Union
Weight: 520g
Shipping port: Xiamen
Warranty: 12 months
- Soporte 24/7
- Devoluciones de 30 días
- Envío rápido
_
Información general
|
Campo |
Detalles |
|---|---|
|
Fabricante |
Schneider Electric |
|
Modelo/Número de pieza |
140DDI36400 |
|
Descripción |
Módulo de entrada discreta Modicon Quantum - 96 I - 24 V CC |
|
Gama de Producto |
Plataforma de automatización Modicon Quantum |
|
Tipo de producto |
Módulo de entrada discreta de bajo voltaje CC |
_
_
Especificaciones
_
Características de entrada
|
Parámetro |
Valor |
|---|---|
|
Número de entradas discretas |
96 |
|
Grupos de Canales |
6 |
|
Tipo de Lógica de Entrada |
Positivo (sumidero) |
|
Voltaje de entrada |
24 V CC |
|
Límites de Voltaje de Entrada |
19.2_30 V |
|
Voltaje Garantizado en Estado 1 |
15_30 V CC |
|
Voltaje Garantizado en Estado 0 |
5 V CC |
|
Corriente Garantizada en Estado 1 |
_ 2.5 mA |
|
Corriente Garantizada en Estado 0 |
_ 0.7 mA |
|
Voltaje Máximo Absoluto de Entrada |
30 V continuo; 50 V para pulso decreciente |
|
Impedancia de Entrada |
6700 Ohmios |
|
Tiempo de Respuesta |
_ 2 ms (estado 0_1), _ 3 ms (estado 1_0) |
|
Requisito de direccionamiento |
6 palabras de entrada |
|
Protección |
Protección de entrada limitada por resistor |
_
_
Eléctrico y Aislamiento
|
Parámetro |
Valor |
|---|---|
|
Disipación de potencia |
1.35 W + (0.13 _ número de entradas ACTIVAS) |
|
Requisito de corriente del bus |
270 mA |
|
Aislamiento (Grupo a Grupo) |
500 Vrms durante 1 min |
_
_
Diagnósticos e Indicaciones
|
Función |
Descripción |
|---|---|
|
LEDs de señalización local |
1 verde (bus activo)__1 rojo (fallo)__96 verde (estado de entrada) |
_
_
Especificaciones físicas
|
Parámetro |
Valor |
|---|---|
|
Formato del Módulo |
Estándar |
|
Peso Neto |
0,3 kg |
_
_
Especificaciones Ambientales
|
Parámetro |
Valor |
|---|---|
|
Temperatura de Operación |
0_60 °C |
|
Temperatura de Almacenamiento |
-40_85 °C |
|
Humedad Relativa |
95 % (sin condensación) |
|
Altitud de operación |
_ 5000 m |
|
Descarga Electroestática |
4 kV (contacto), 8 kV (aire) según IEC 801-2 |
|
Resistencia a Campo EM |
10 V/m (80_2000 MHz) según IEC 801-3 |
_
_
Certificaciones y normas
|
Tipo |
Detalles |
|---|---|
|
Certificaciones |
FM Clase 1 División 2, C-Tick |
|
Normas |
CSA C22.2 No 142, UL 508 |
_
_

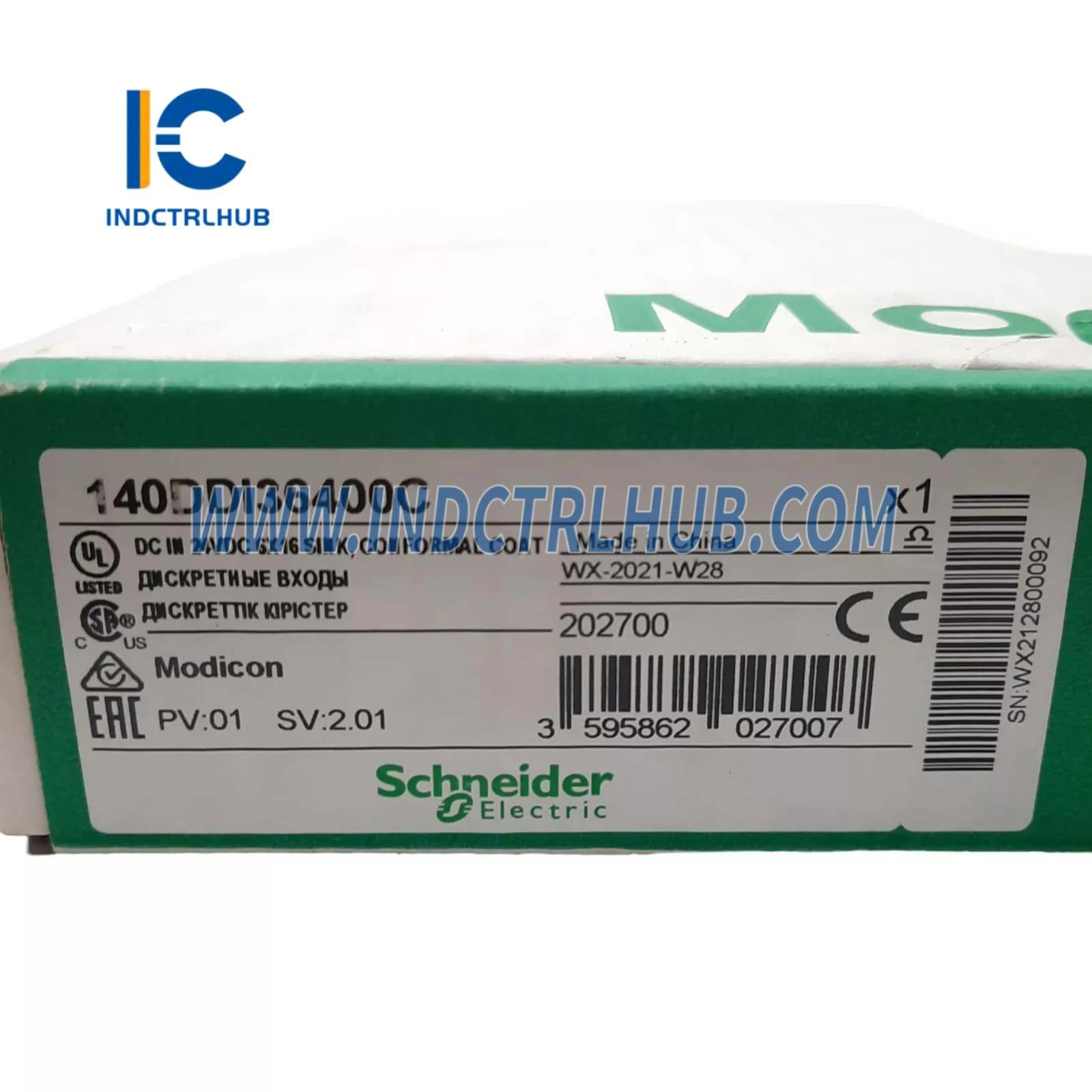

Información de embalaje
|
Parámetro |
Paquete 1 |
|---|---|
|
Tipo de paquete |
PCE |
|
Unidades por paquete |
1 |
|
Altura |
16.3 cm |
|
Ancho |
4.5 cm |
|
Longitud |
31.2 cm |
|
Peso |
520.0 g |
