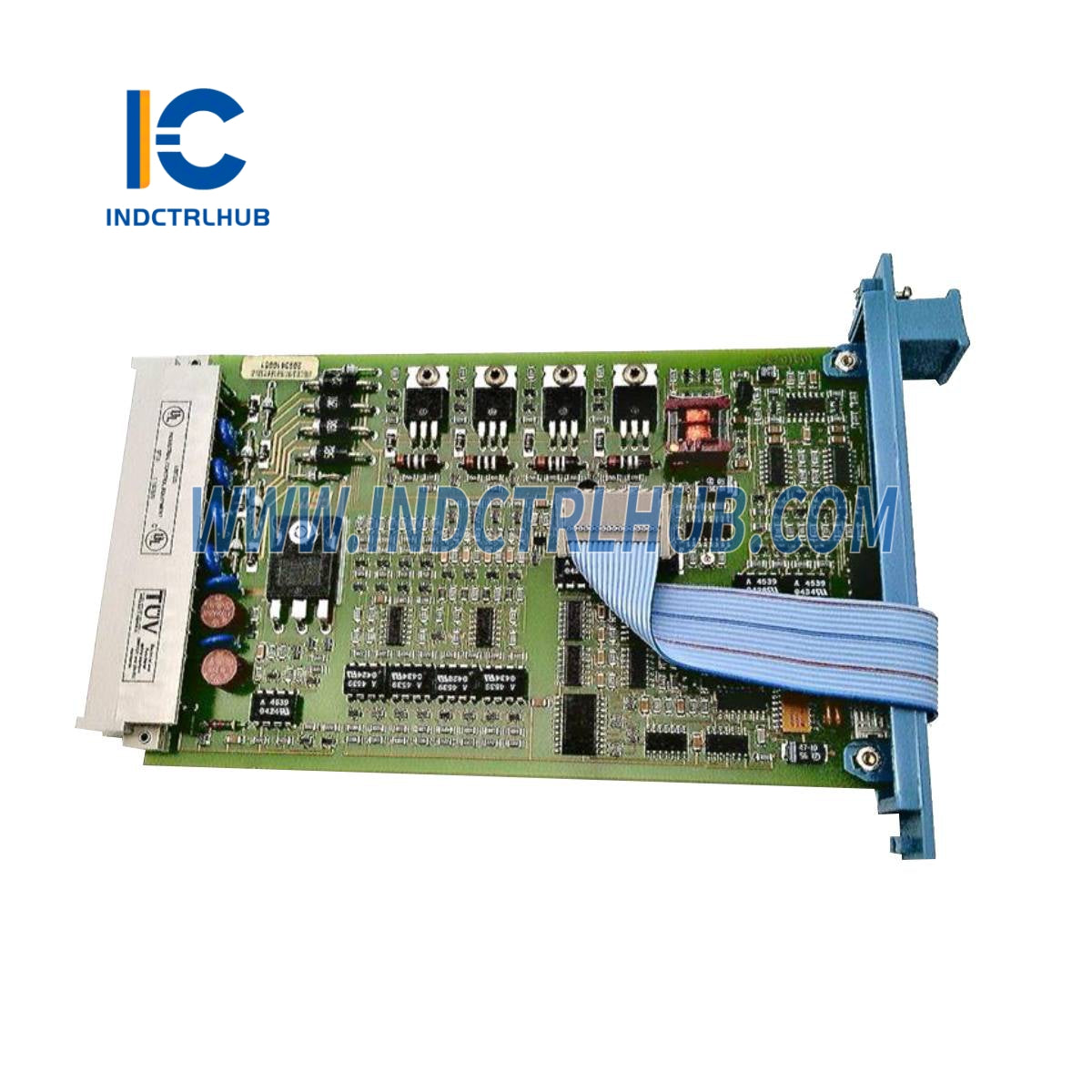

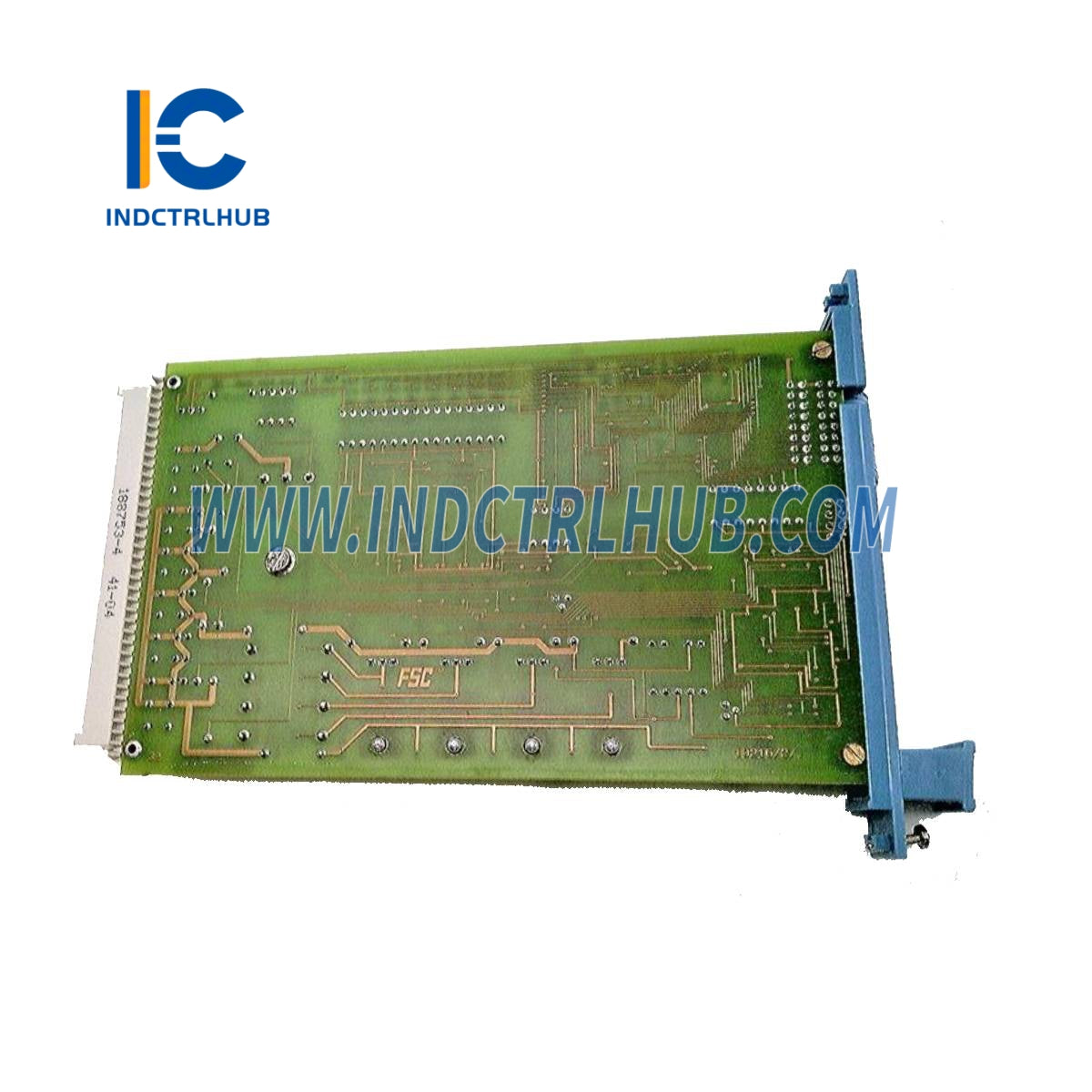

Honeywell FS-SDOL-0424 Módulo de Salida Digital de 4 Canales

Fabricante

Honeywell

Número de modelo/pieza

FS-SDOL-0424

Números de tipo general

FS-SDOL-0424, FC-SDOL-0424

Descripción

Módulo de salida digital de 4 canales, 24V CC, estado sólido

Aprobaciones

CE, TUV, UL, CSA, FM

Requisito de Espacio

4 TE, 3 HE (4 HP, 3U)

5 V CC

15 mA

24 V CC (interna)

50 mA

24 V CC (externa)

15 mA (sin carga de salida)

Número de canales

4

Tipo de salida

Fuente de estado sólido de 24 V CC, a prueba de cortocircuitos

Corriente máxima por canal

1 A

Carga total máxima del módulo

3.6 A (límite de disipación del módulo)

Inductancia máxima de carga

0.5 H

Capacitancia máxima de carga

1 µF

Umbral de detección de sobrecarga

> 10 Ω

Umbral de resistencia en frío de la lámpara

> 20 Ω

Caída de voltaje a 1 A

< 1.3 V

Corriente de apagado

< 0.1 mA

Caída de voltaje de detección de corriente

< 1 V a 1 A

Corriente de entrada WDG

4 mA

Código del módulo

Orificios A13, C9

Código del chasis

Pines grandes A13, C9
