Product Description
Descripción general del producto

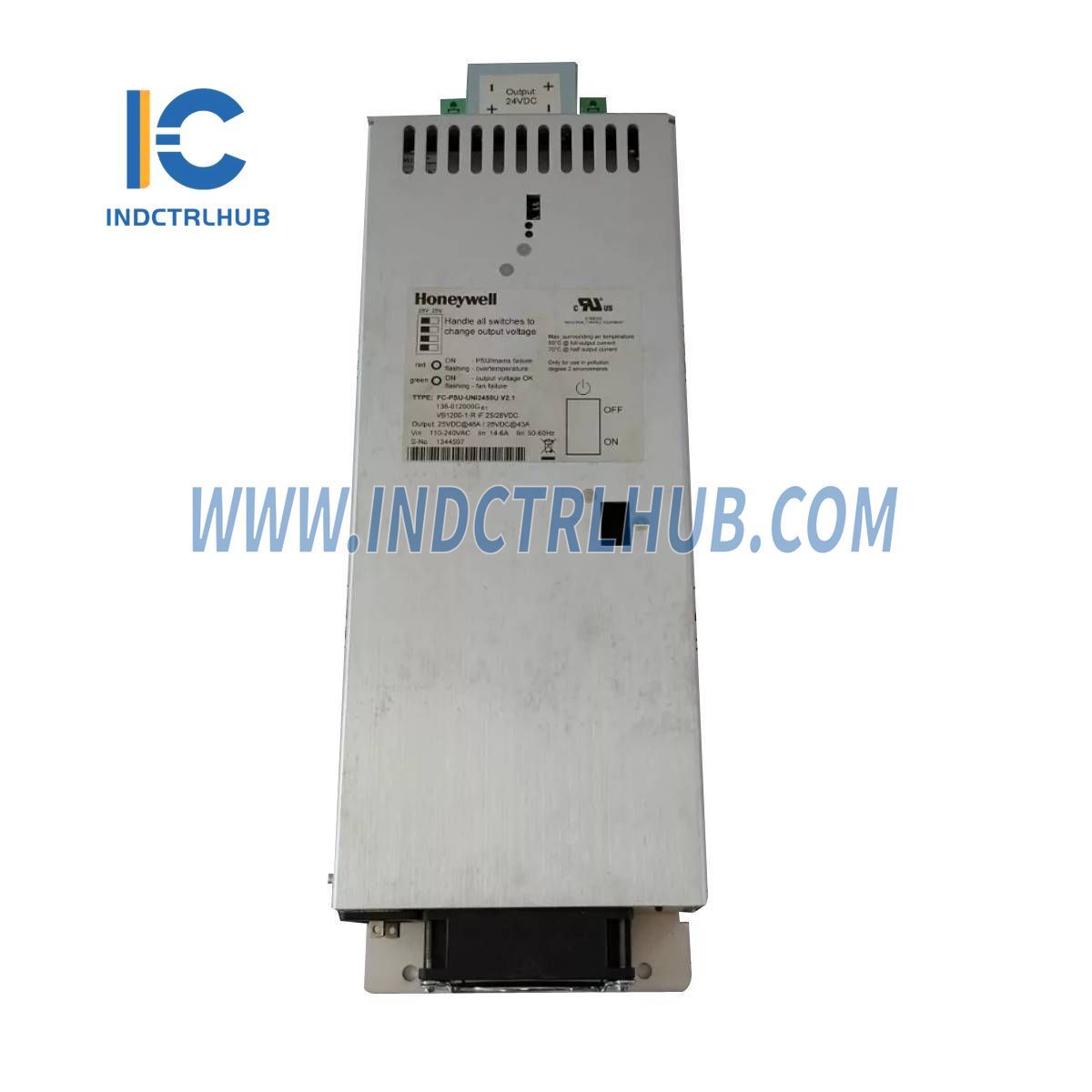

La fuente de alimentación Honeywell FC-PSU-UNI2450U V2.1 es una unidad de alto rendimiento diseñada para proporcionar energía DC confiable para sistemas de control industrial, como los que se encuentran en las plataformas Safety Manager o Experion de Honeywell. Soportando un amplio rango de voltaje de entrada de 110-240 V AC, entrega voltajes de salida ajustables de 25 V DC o 28 V DC con doble protección contra sobretensiones. Certificada por TUV, esta fuente de alimentación cuenta con un diseño robusto, alta eficiencia, especificaciones detalladas de conectores y una curva de desclasificación para la corriente de salida, lo que la hace ideal para aplicaciones de automatización críticas.
Información Técnica
| Parámetro | Presupuesto |
|---|---|
| Fabricante | Honeywell |
| Modelo/Número de pieza | FC-PSU-UNI2450U V2.1 |
| Descripción | Fuente de alimentación |
| Número de tipo general | Fuente de alimentación FC-PSU-UNI2450U |
| Versión | Versión 2.1, versión 3.0 |
| Aprobaciones | TÜV |
| Aporte | |
| Requisitos de energía | 110-240 V CA (límites de operación: 93-253 V CA) |
| Consumo de energía en vacío | 13 pulgadas |
| Factor de potencia | Cerca de 1 |
| Rango de Frecuencia de Entrada | 47-63 Hz |
| Corriente de entrada | < 15 A |
| Potencia de entrada | < 1400 VA (tensión nominal 220-240 V CA) < 1500 VA (tensión nominal 110-120 V CA) |
| Corriente de entrada | < 7.5 A (tensión nominal 220-240 V CA) < 16 A (tensión nominal 110-120 V CA) |
| Producción | |
| Voltaje de salida | 25 V CC o 28 V CC; protección contra sobretensiones dual |
| Ondulación y ruido | < 40 mVpp |
| Corriente de Salida (25 V CC) | 48 A a -5°C a +50°C (23°F a 122°F) |
| Corriente de Salida (28 V CC) | 43 A a -5°C a +50°C (23°F a 122°F) |
| Desclasificación de la Corriente de Salida | Comenzando a 50°C (122°F): 30 W/°C (ver curva de desclasificación en la página 207) |
| Tiempo de espera | 100 ms a plena carga |
| Configuración de Voltaje de Salida | 25 V CC |
| Eficiencia | > 85% (tensión nominal 220-240 V CA) > 80% (tensión nominal 110-120 V CA) |
| Límite de voltaje | Para seguridad, dos circuitos de regulación independientes limitan la tensión de salida a aproximadamente 27 V (30 V en modo de 28 V) en caso de mal funcionamiento. |
| Físico | |
| Dimensiones (An x Al x Pr) | 420.5 × 140 × 90 mm (16.57 × 5.51 × 3.54 in) |
| Peso | 5.7 kg (12.5 lb) – incluyendo el juego de cables |
| Ambiente | |
| Temperatura de almacenamiento | -25°C a +85°C (-13°F a +185°F) |
| Temperatura de operación | -5°C a +70°C (23°F a 158°F) (ver curva de desclasificación para la corriente de salida vs. temperatura ambiente) |
| Aislamiento | |
| Entrada a salida | 3750 Vrms (1 minuto) |
| Entrada al caso | 2500 Vrms (1 minuto) |
| Salida al caso | 500 V CC |
| Conectores | |
| Entrada de CA | Enchufe tipo IEC 60320 C20, 16 A con clip de retención |
| Salida de CC | 2 x Phoenix PCV6-16/2-G1F-10,163 con tornillos de bloqueo Conector de cable: Phoenix PC 16/2-STF-10,162 - Tamaño mínimo del cable: 0.75 mm² - Tamaño máximo del cable: 16 mm² - Longitud de la tira: 12 mm |
| Contacto de alarma | Enchufe Phoenix de 3 polos tipo MC 1,5/3-G-3,81 Conector de cable: Phoenix MC 1,5/3-ST-3,81 - Tamaño mínimo del cable: 0.14 mm² - Tamaño máximo del cable: 1.5 mm² - Longitud de la tira: 7 mm |
| Clasificación de Contacto de Alarma | 100 mA/30 V |
| Contacto de Alarma de Bajo Voltaje | El relé se desenergiza cuando la tensión de salida cae por debajo de 22 V CC. |
