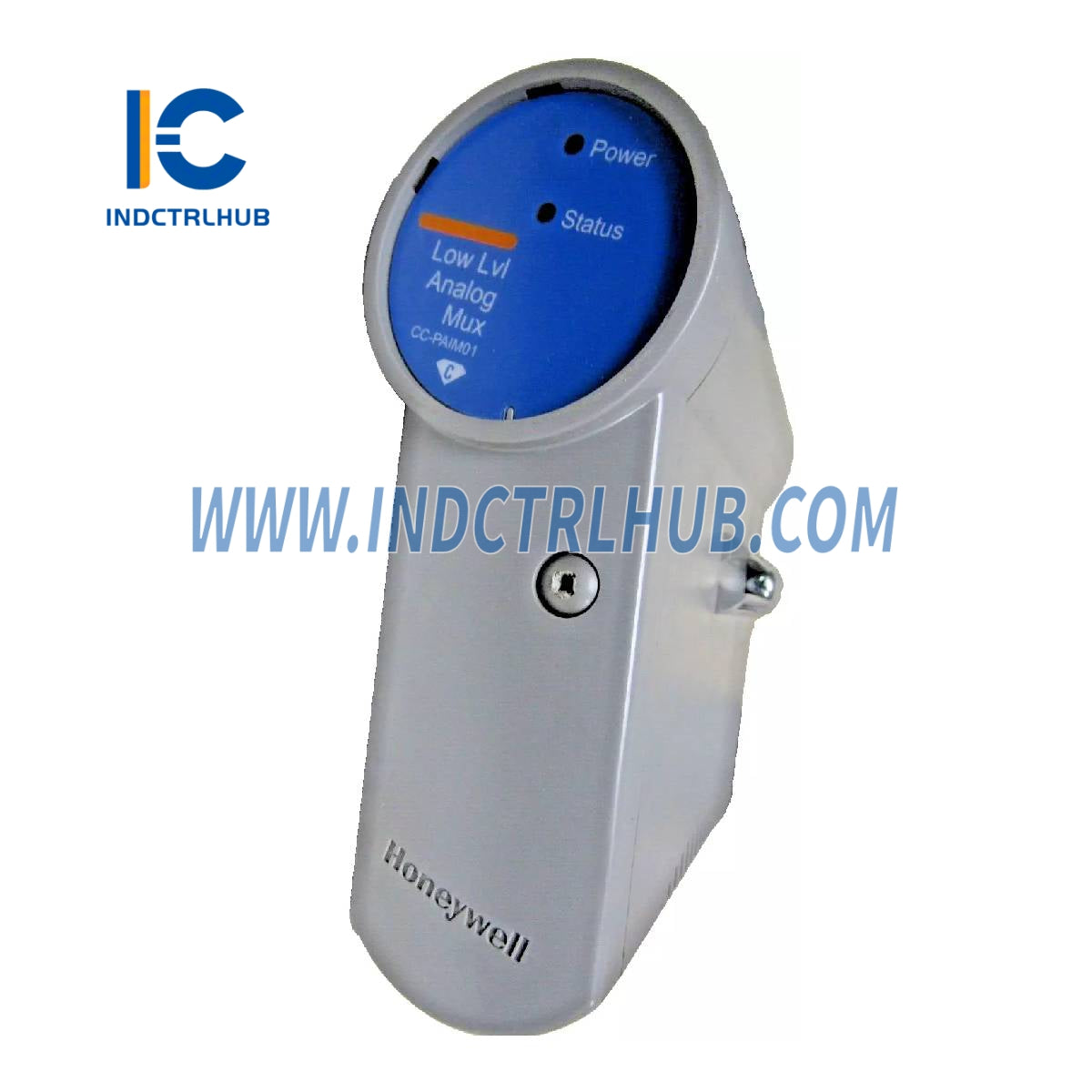

Honeywell CC-PAIM01 51405045-175 Multiplexor de Entrada de Bajo Nivel

Tipo de modelo

CC-PAIM01 – Multiplexor de Bajo Nivel

Modelos PMIO FTA compatibles

MU-TAMR04, TAMT04, TAMT14

Tipo de entrada

Termopar (TC) y/o Detector de Temperatura por Resistencia (RTD)

Canales de entrada

64 canales completamente aislados (de canal a canal, al PM y a la fuente de alimentación); incrementos de 16

Velocidad de escaneo de entrada

1 segundo fijado por IOM (hasta 64 canales/seg)

Ancho de banda del canal

0 a 4,7 Hz (-3 dB)

Rango de Entrada Nominal (solo TC)

-20 a +100 mV

Entrada Continua Máxima (sin daño)

TC: -10 a +10 VRTD: -1 a +2 V @ 100 mA

Error de ganancia

≤ 0.050% de la escala completa (rango de -20 a +100 mV)

Estabilidad de la temperatura

TC/mV: ±20 ppm/°CRTD: ±20 ppm/°C

Deriva a largo plazo

500 ppm

Impedancia de entrada

1 MΩ en CC (solo TC)

Voltaje de Modo Común (CMV)

±250 VDC o VAC RMS (DC a 60 Hz)

Relación de Rechazo de Modo Común (CMRR)

≥ 120 dB a 50/60 Hz (con impedancia de fuente de 1000 Ω)

Aislamiento de Voltaje (Canal a Canal)

±250 VDC o VAC RMS (DC a 60 Hz)

Diafonía

80 dB típico, 120 dB a 50/60 Hz

Relación de Rechazo en Modo Normal

≥ 60 dB a 50/60 Hz

Integración de Frecuencia de Línea

50 Hz o 60 Hz (selección fija)

Corriente de excitación del sensor RTD

1 mA

Precisión de la Referencia de Unión Fría (CJR)

0–50°C: ±1.0°C-20–60°C: ±1.5°C

Precisión de la linealización TC

±0,05 Ω/°C

Detección de TC abierta

≤1000 Ω = disparo garantizado no ≥1500 Ω = disparo garantizado sí

Resistencia máxima de plomo RTD

15 ohmios

Protección contra Sobretensiones (Terminales del Sensor)

EN 61000-4-5 (1kV línea a línea, 2kV línea a tierra)

Protección contra sobretensiones (Alimentación/Serie)

EN 61000-4-5 (1kV línea a línea, 2kV línea a tierra)

Distancia máxima del cable (IOTA a FTA)

1000 ft usando 16 AWG, dos pares trenzados por FTA

Dimensiones del TLC

Pulgadas: 2.5 D x 4.9 W x 12.1 Lmm: 63.5 D x 124.46 W x 307.34 L
