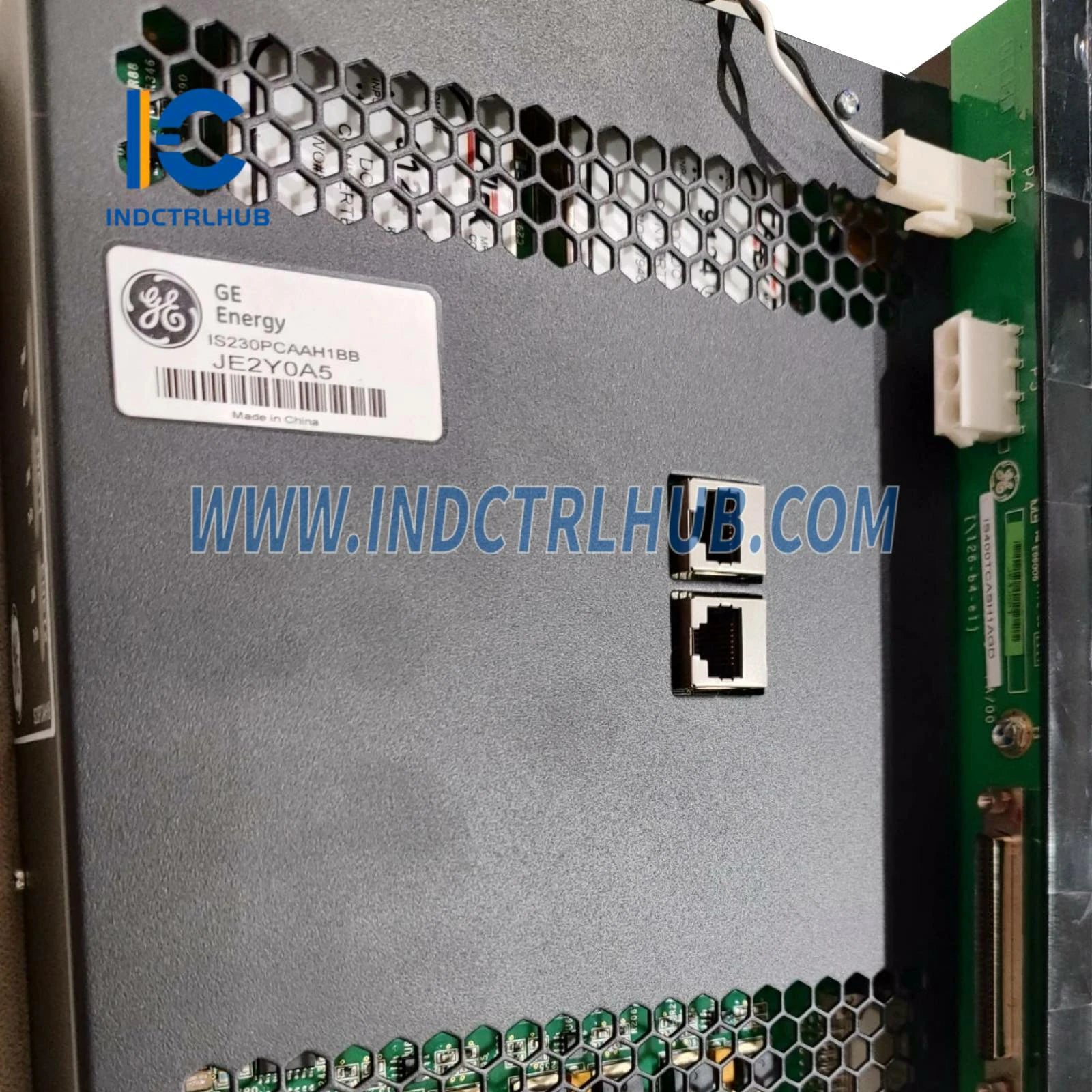

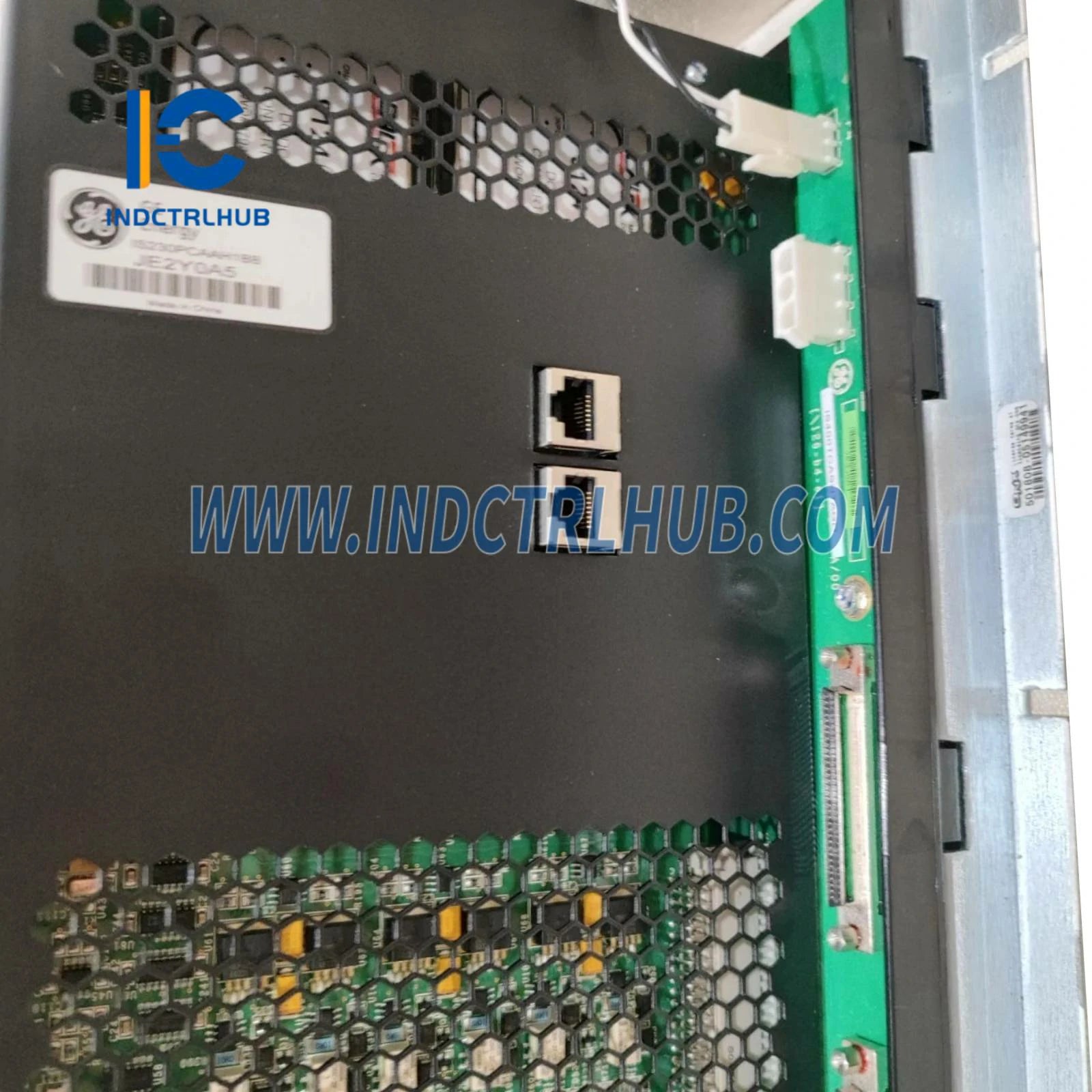

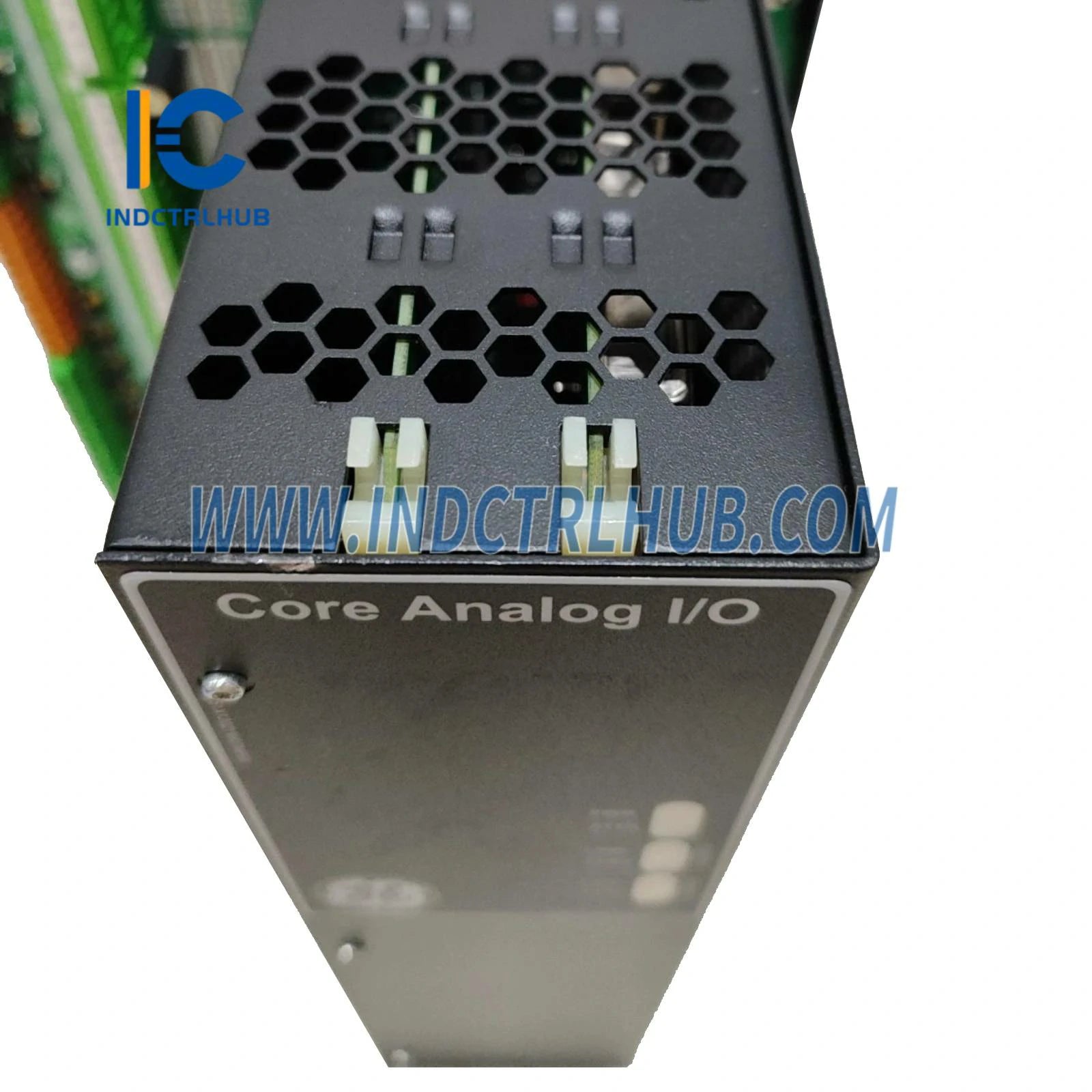

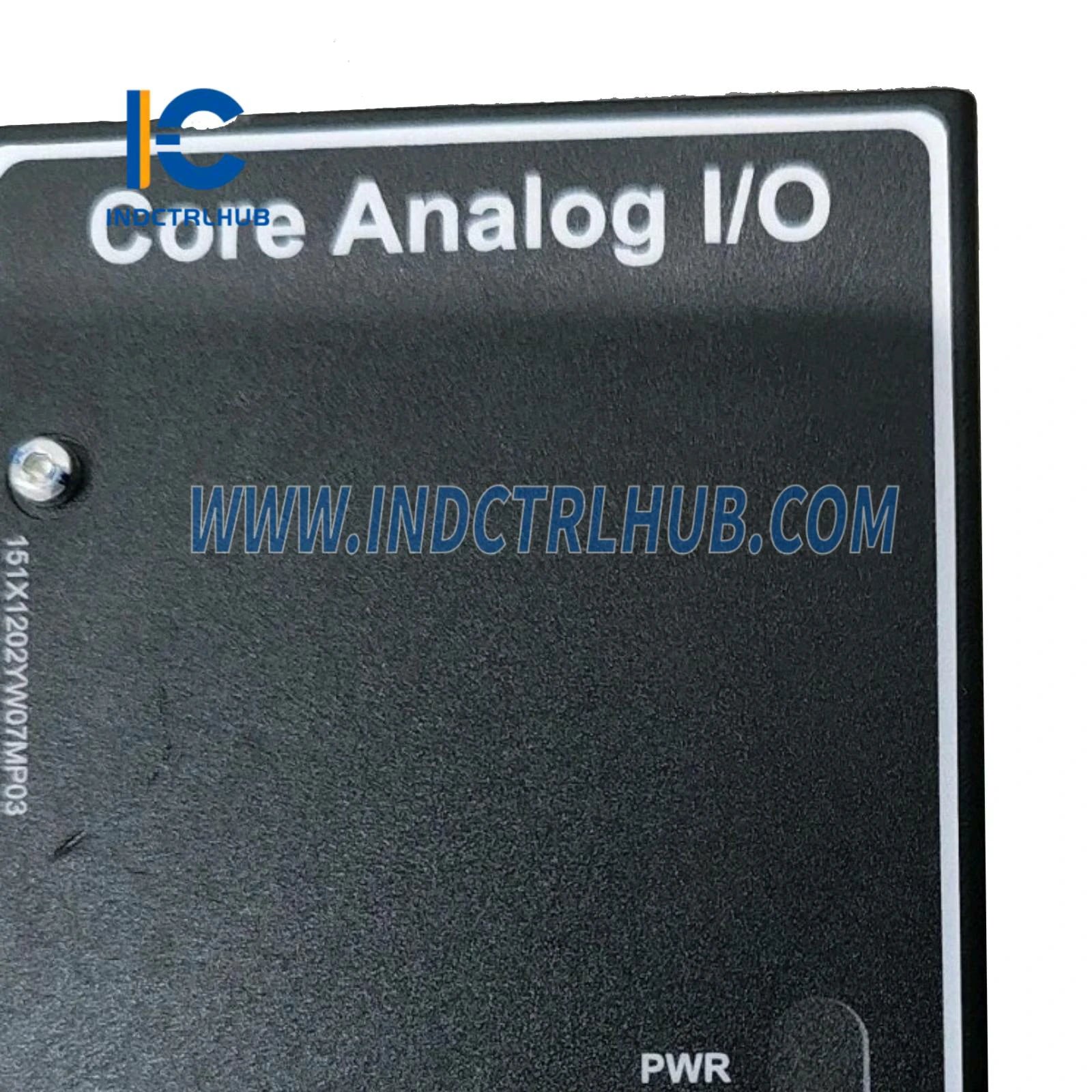

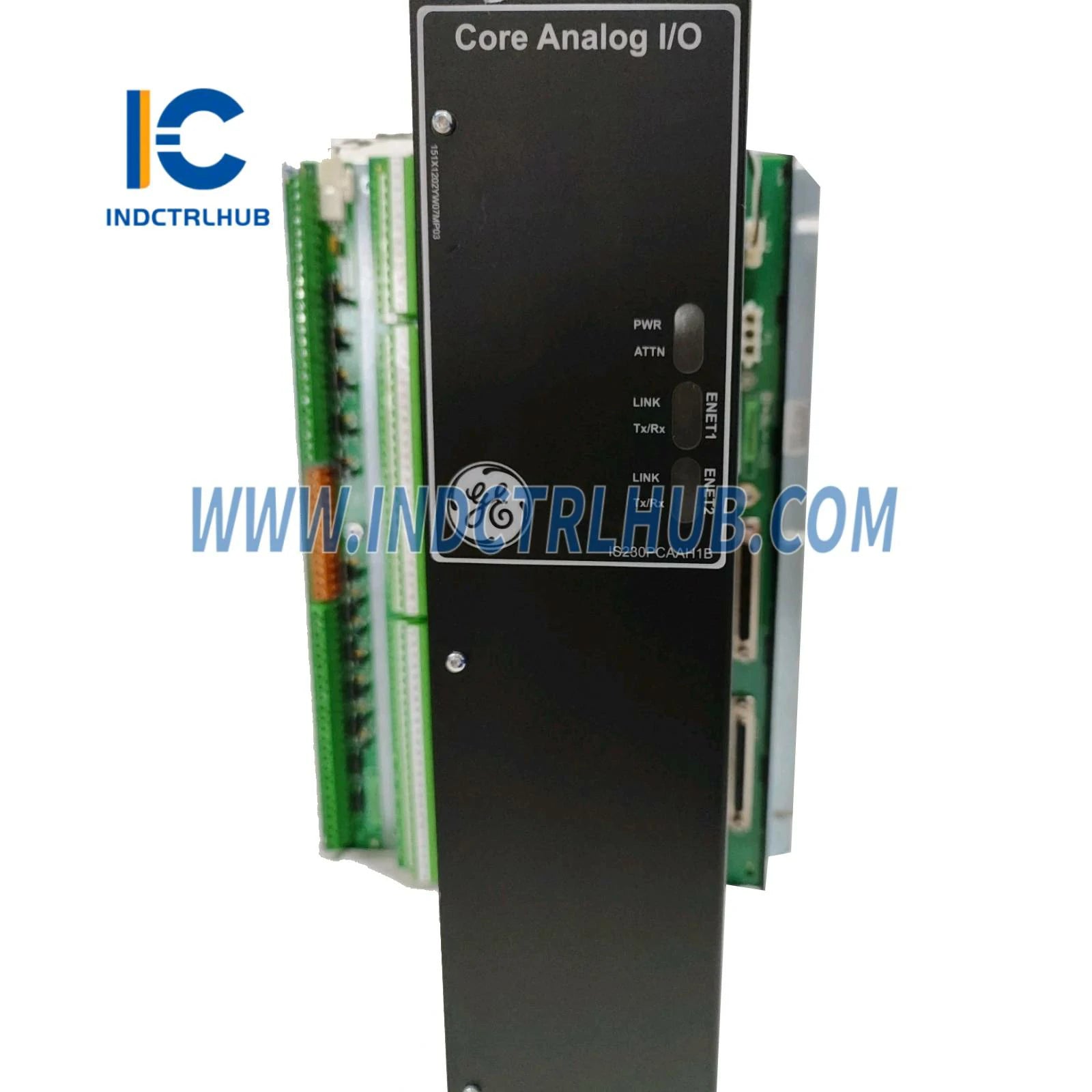

Módulo de E/S Analógico Central General Electric IS230PCAAH1B Mark VIe
- Fabricante: General Electric (ahora bajo GE Vernova)
- Serie: Mark VIe Speedtronic
- Modelo/Número de Parte: IS230PCAAH1B
- Descripción: Módulo de E/S Analógico Central para control de turbina en sistemas Mark VIe Speedtronic
Resumen
El General Electric IS230PCAAH1B es un Módulo de E/S Analógico Central de la serie Mark VIe Speedtronic, fabricado por GE y ahora gestionado por GE Vernova. Diseñado para automatización industrial, maneja una amplia gama de entradas y salidas de señales analógicas para sistemas de control de turbinas de gas, interfaciándose con sensores y actuadores. Soporta configuraciones simplex, dual y Triple Modular Redundant (TMR) y se utiliza en generación de energía, petróleo y gas, y aplicaciones industriales para asegurar una operación precisa y confiable de la turbina
Especificaciones técnicas
| Especificación | Detalles |
|---|---|
| Modelo | IS230PCAAH1B |
| Series | Mark VIe Speedtronic |
| Tipo | Módulo de E/S Analógico Central (PCAA) |
| Función | Procesa entradas/salidas analógicas para control de turbina |
| Entradas | 25 canales (termopares, 4–20 mA, sísmicos, LVDT, tasa de pulsos) |
| Salidas | 4–20 mA, 0–200 mA, salidas de bobina servo |
| Precisión | ±0.50% para entradas de 0–10 V CC, ±1.00% para excitación LVDT, ±3.50% para salida del controlador servo |

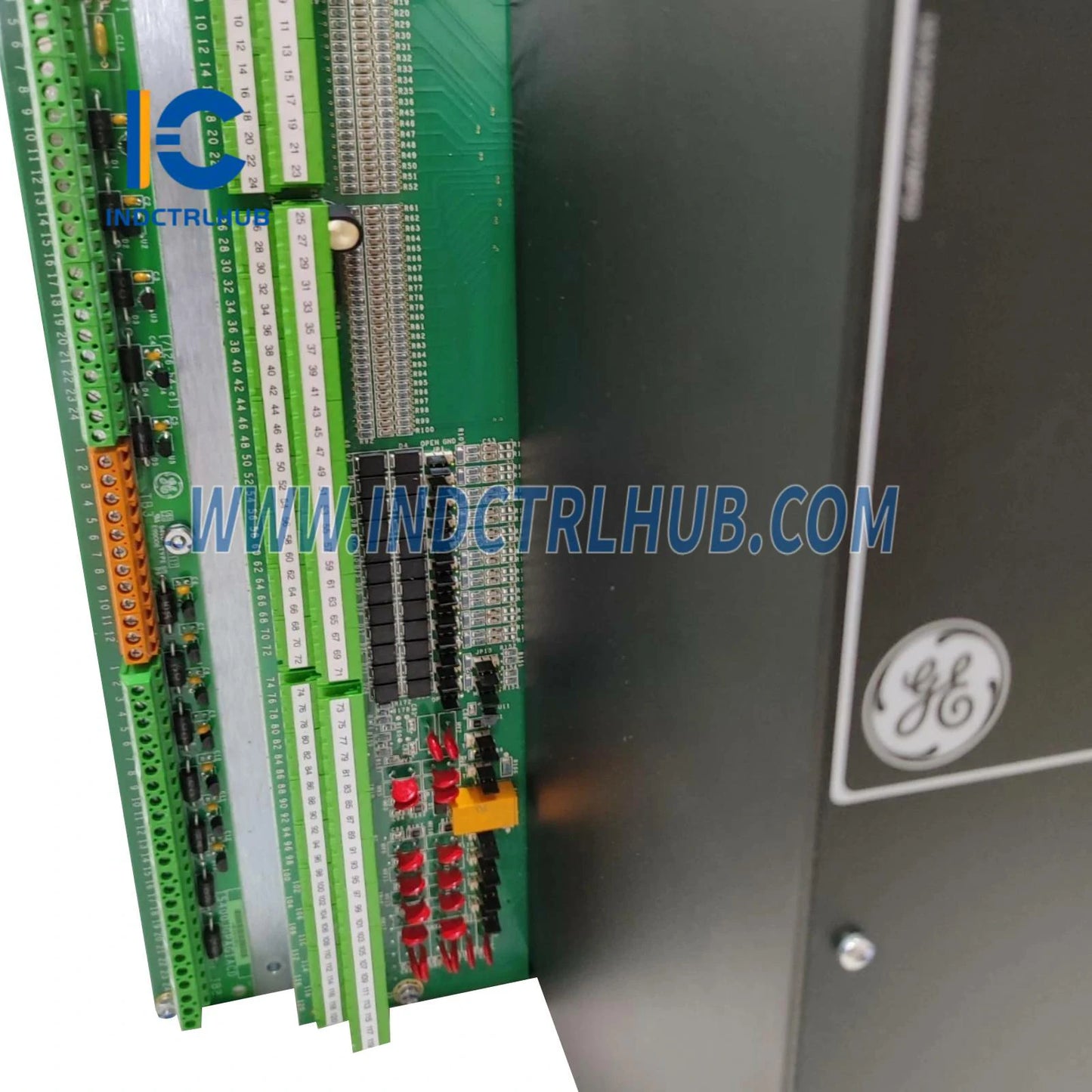

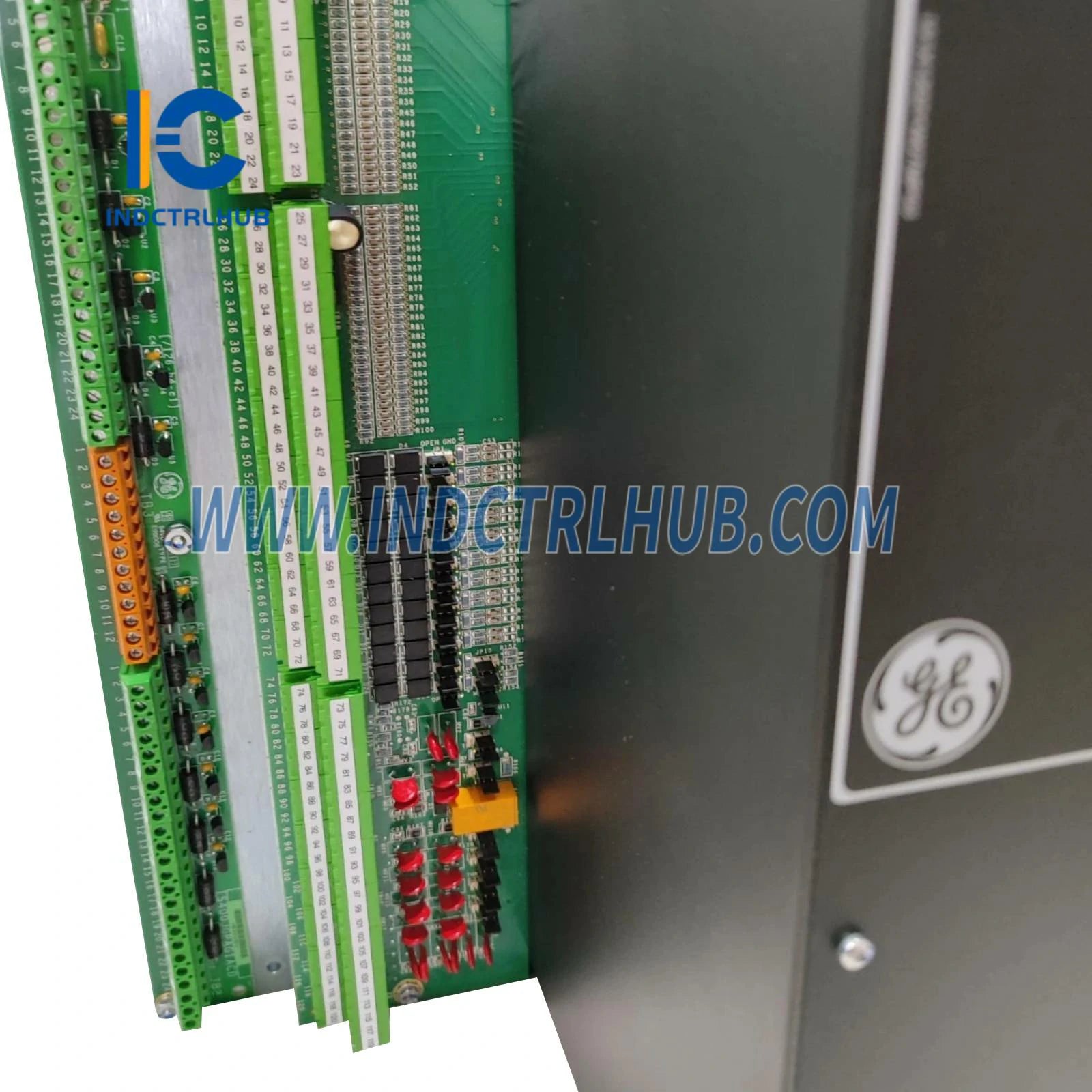

| Placas terminales compatibles | TCAS, TCAT (p. ej., IS200TCASH1A, IS200TCATH1A) |

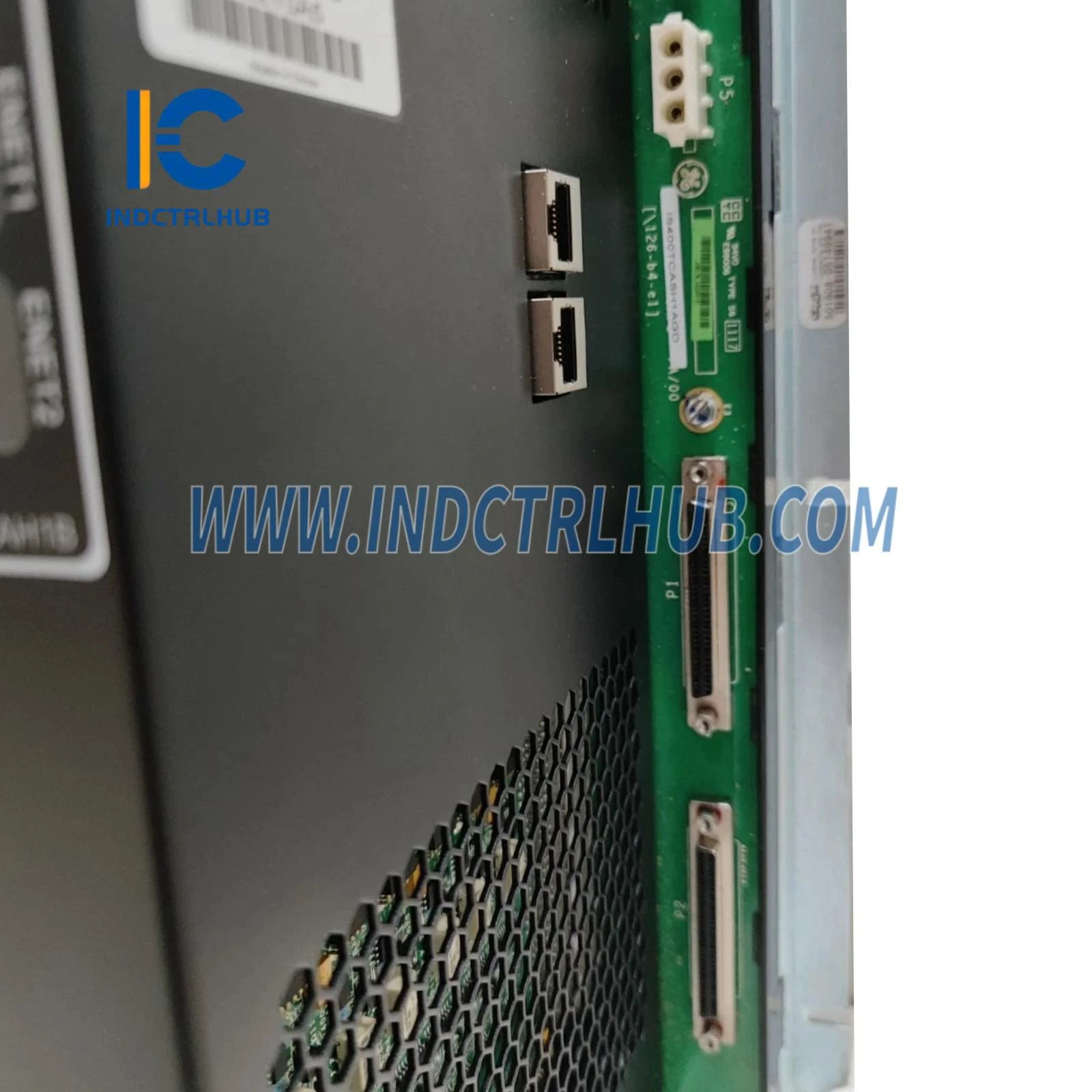

| Conectores | Conectores duales de 68 pines (P1, P2) para TCAT, puertos Ethernet RJ-45 duales (IONet), P4 para alimentación JGPA, P5 para entrada de alimentación |
| Comunicación | Ethernet (IONet) con protocolos ControlST |
| Fuente de alimentación | 28 VCC ±5%, suministrado por el sistema Mark VIe |
| Protección de señal | Supresión de sobretensiones, filtrado EMI |
| Componentes | Tecnología de montaje en superficie, cuatro placas de circuito (placa procesadora, dos placas E/S, placa terminal) |
| Consumo de energía | Aprox. 1–2 A a 28 VCC (típico para módulos Mark VIe, no especificado públicamente) |
| Dimensiones | 33.02 cm x 17.8 cm x 7.87 cm (13.0 x 7.0 x 3.1 in) |
| Recubrimiento | Recubrimiento conformal para protección ambiental |

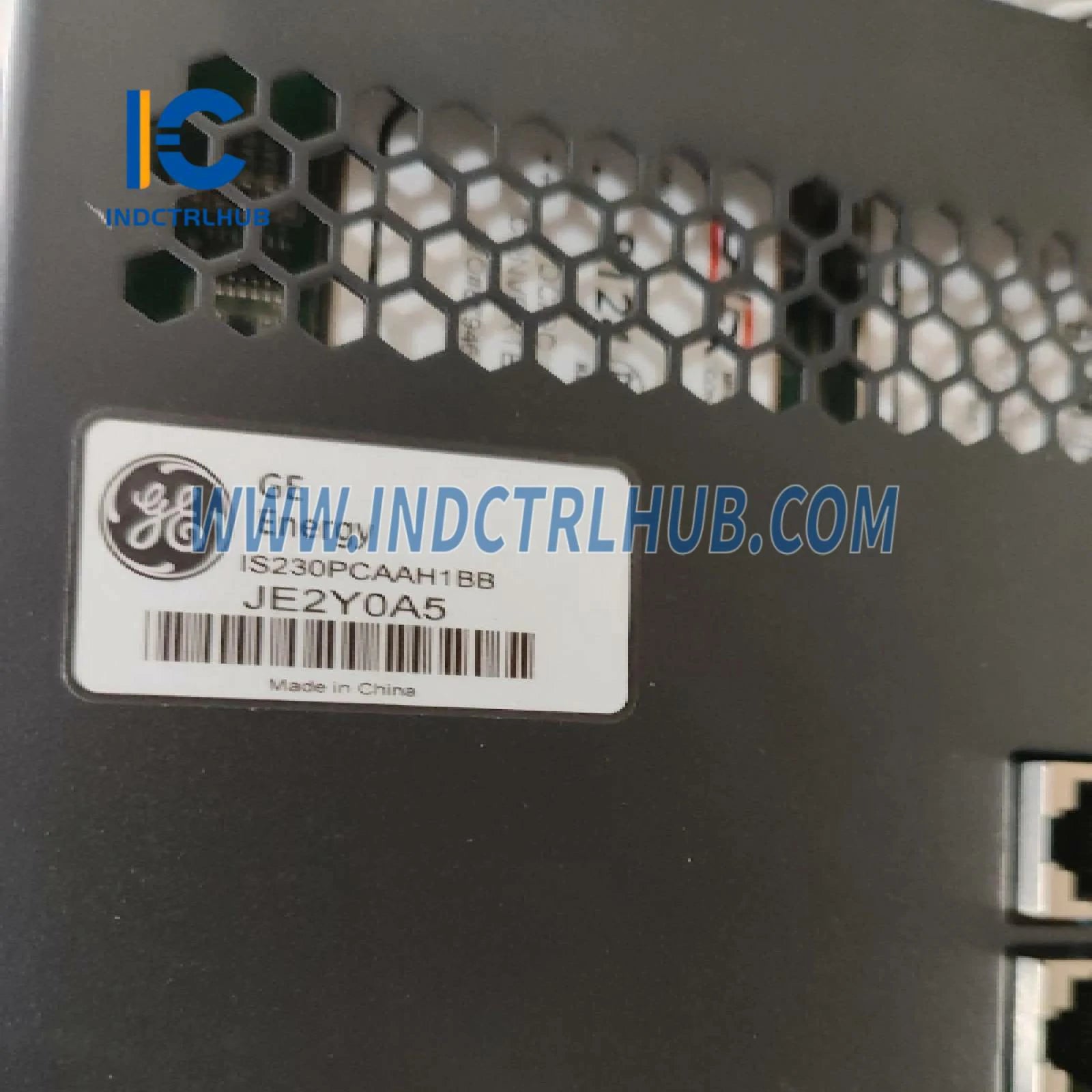

| Marcados de la placa | GE logo, IS230PCAAH1B, código 6BA01 |
| Temperatura de funcionamiento | -30°C a +65°C (-22°F a +149°F) |
| Temperatura de almacenamiento | -40°C a +85°C (-40°F a +185°F) |
| Humedad Relativa | 5% a 95% (sin condensación) |
| Peso | Aprox. 0.5 kg (1.1 lbs) |
| Montaje | Asegurado a TCAT/JGPA con tornillos apretados a mano, conexión a tierra opcional de blindaje aislado |
| Certificaciones | CE, UL, CSA, Clase I Div 2 |
| Compatibilidad | Sistema de Control de Turbina Mark VIe/Mark VIeS, software ToolboxST |
| Manual | GEH-6721L |
