Paquete I/O de salida analógica General Electric IS220PAOCH1A Mark VIe
- Fabricante: General Electric (ahora bajo GE Vernova)
- Serie: Mark VIe Speedtronic
- Modelo/Número de pieza: IS220PAOCH1A
- Descripción: Paquete I/O de salida analógica para control de turbinas en sistemas Mark VIe Speedtronic
Resumen
El General Electric IS220PAOCH1A es un Paquete I/O de salida analógica de la serie Mark VIe Speedtronic, fabricado por GE y ahora gestionado por GE Vernova. Diseñado para automatización industrial, proporciona señales de salida analógica precisas para controlar actuadores y otros dispositivos en sistemas de turbinas de gas, vapor y eólicas. Soporta configuraciones simplex y Triple Modular Redundant (TMR) y se utiliza en generación de energía, petróleo y gas, y aplicaciones de energía renovable para garantizar una operación fiable y eficiente de la turbina.
Especificaciones técnicas
| Especificación | Detalles |
|---|---|
| Modelo | IS220PAOCH1A |
| Series | Mark VIe Speedtronic |
| Tipo | Paquete I/O de salida analógica (PAOC) |
| Función | Proporciona señales de salida analógica para dispositivos de control de turbinas |
| Salidas Analógicas | 8 canales, 4–20 mA o 0–200 mA (configurable) |
| Carga de salida | Hasta 750 Ω para 4–20 mA, 50 Ω para 0–200 mA |
| Placas terminales compatibles | STAOH1A, STAOH2A, TBAOH1C |
| Conectores | Puertos Ethernet duales RJ-45 (IONet), conectores multipin para placas terminales |
| Comunicación | Ethernet (IONet) con protocolos ControlST |
| Fuente de alimentación | 28 VCC nominal (rango 18–32 VCC), suministrado por el sistema Mark VIe |
| Protección de señal | Supresión de sobretensiones, filtrado EMI |
| Componentes | Tecnología de montaje en superficie, microprocesadores, circuitos integrados, resistencias, condensadores |
| Consumo de energía | Aprox. 1–2 A a 28 VCC (típico para paquetes I/O Mark VIe, no especificado públicamente) |
| Dimensiones | Aprox. 8.3 cm x 16.5 cm x 5.6 cm (3.3 x 6.5 x 2.2 in) |
| Recubrimiento | Recubrimiento conformal para protección ambiental |

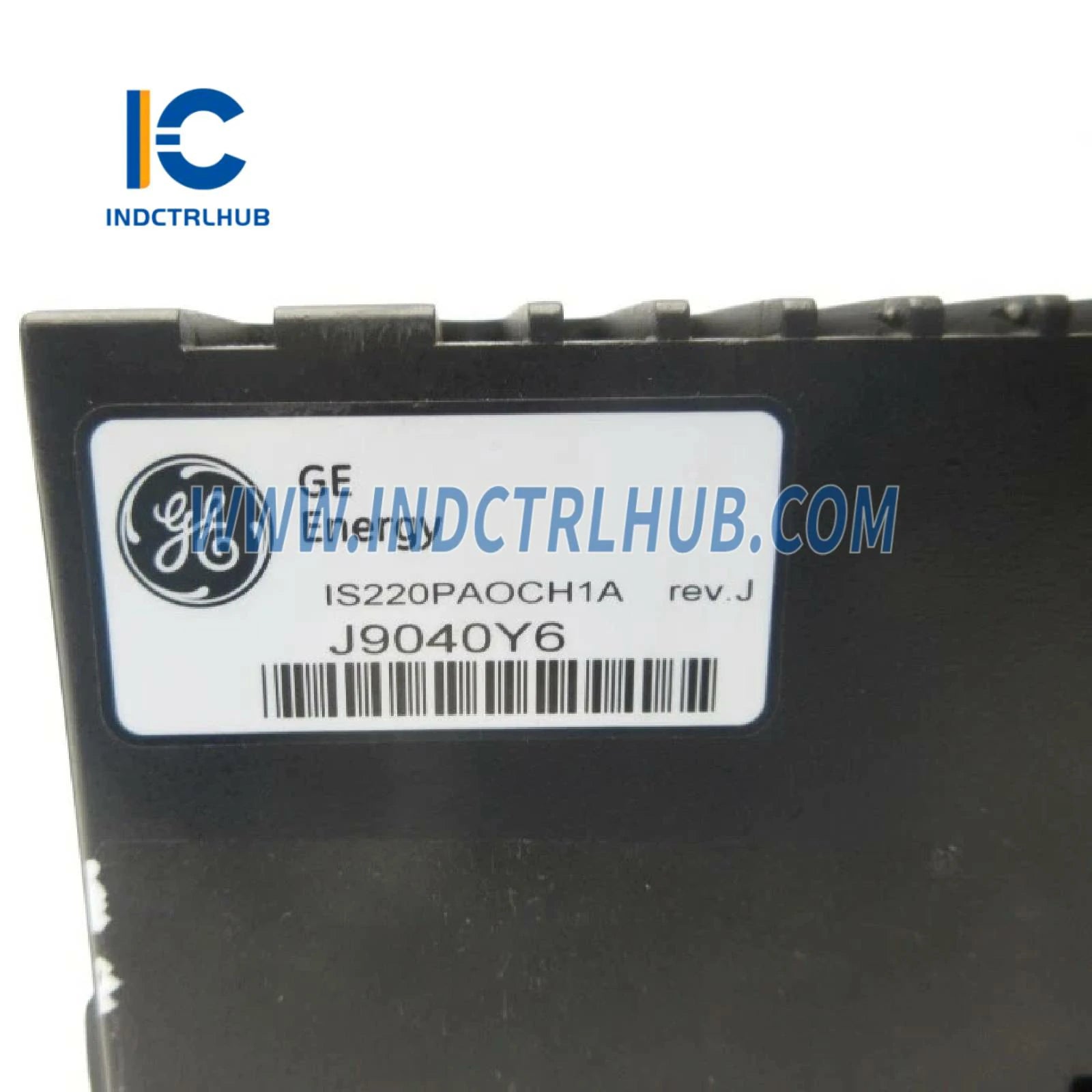

| Marcados de la placa | Logotipo de GE, IS220PAOCH1A, código 6BA01 |
| Temperatura de funcionamiento | -30°C a +65°C (-22°F a +149°F) |
| Temperatura de almacenamiento | -40°C a +85°C (-40°F a +185°F) |
| Humedad Relativa | 5% a 95% (sin condensación) |
| Peso | Aprox. 0.45 kg (1.0 lbs) |
| Montaje | Se conecta a placas terminales compatibles (STAOH1A, STAOH2A, TBAOH1C) |
| Certificaciones | CE, UL, CSA, Clase I Div 2 |
| Compatibilidad | Sistema de Control de Turbina Mark VIe/Mark VIeS, software ToolboxST |
| Manual | GEH-6721L |
