Product Description
Información general
|
Fabricante |
Foxboro |
|---|---|
|
Número de modelo |
P0972ZA |
|
Descripción |

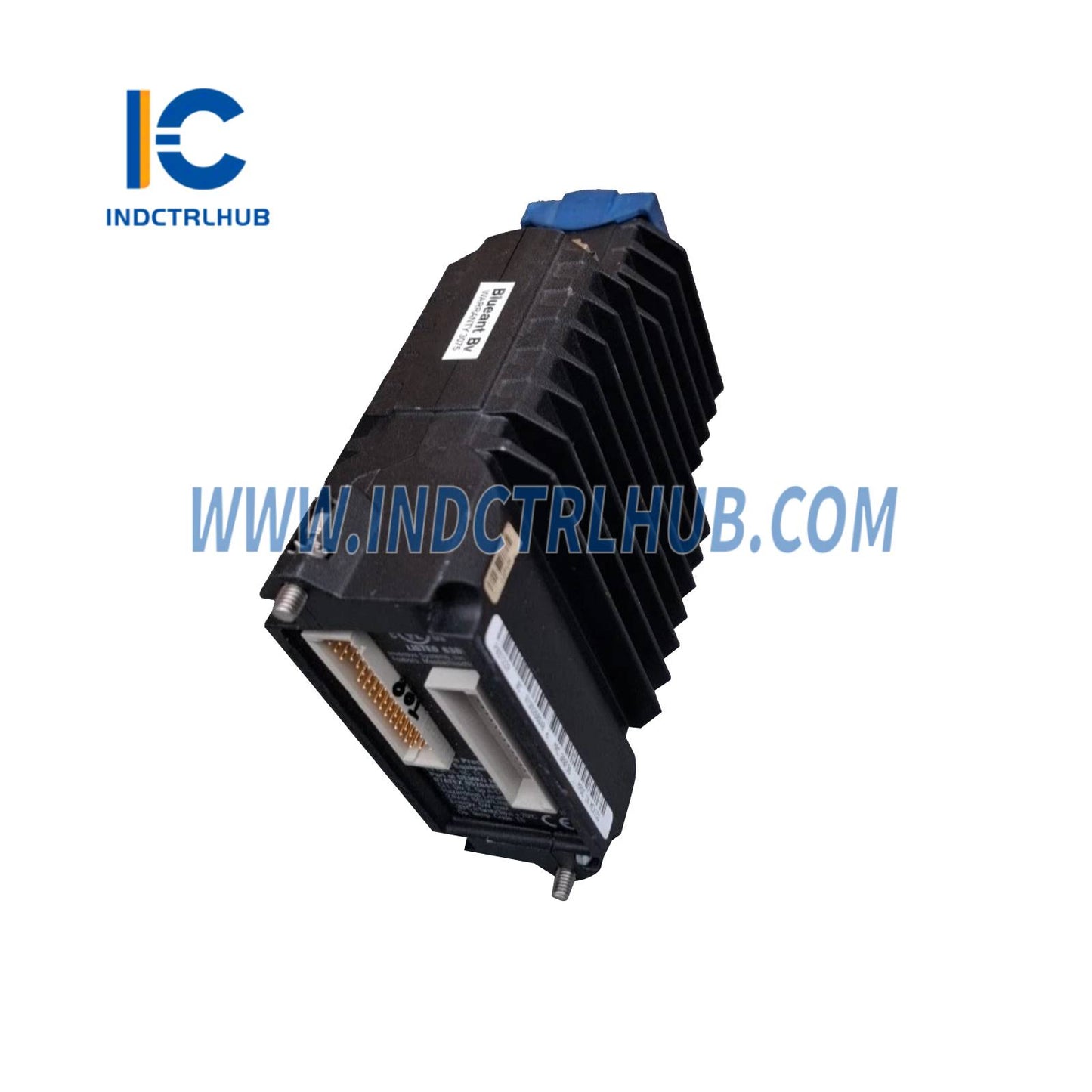

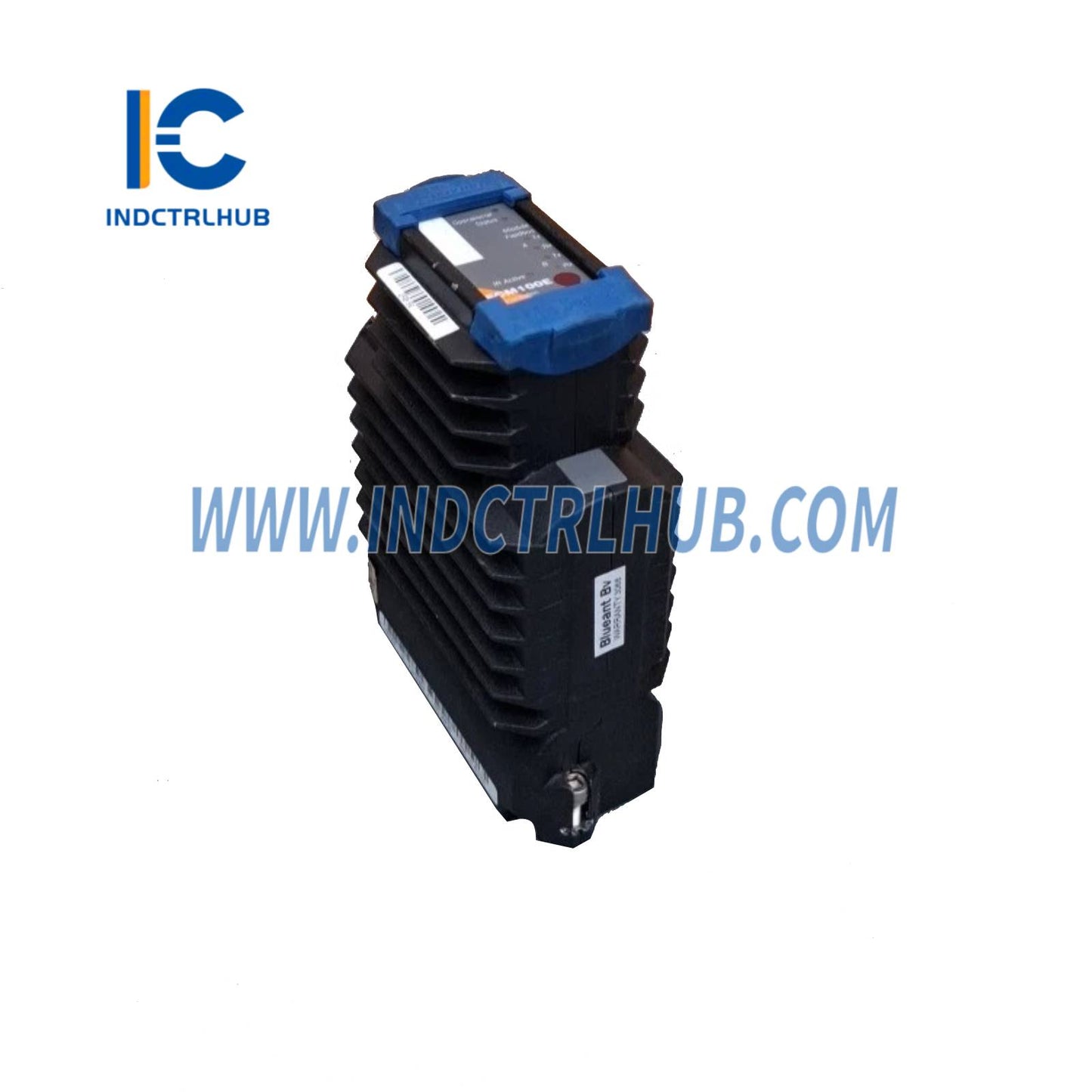

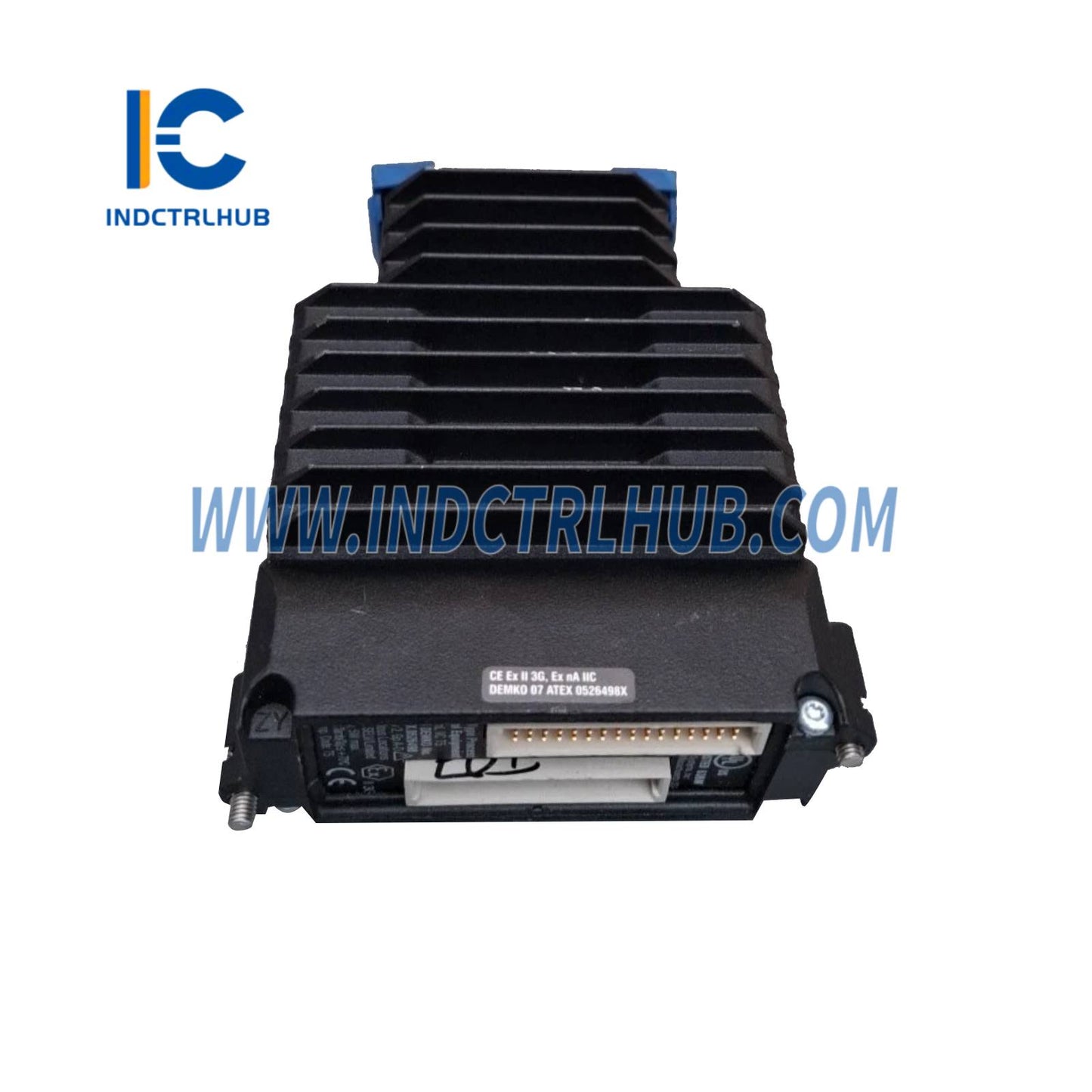

Módulo de Comunicaciones de Bus de Campo Redundante FCM100E |
Especificaciones Ambientales
|
Condición |
Especificación |
|---|---|
|
Temperatura de funcionamiento |
0 a +70°C (32 a +158°F) |
|
Temperatura de almacenamiento |
-40 a +70°C (-40 a +158°F) |
|
Humedad relativa |
5% a 95% (sin condensación) |
|
Altitud de operación |
-300 a +3,000 m (-1,000 a +10,000 ft) |
|
Altitud de almacenamiento |
-300 a +12,000 m (-1,000 a +40,000 ft) |
|
Contaminación |
Clase G3 (Severo), según ISA S71.04; calificado según EIA 364-65 Clase III |
|
Vibración |
0.75 g de 5 a 500 Hz |
|
Nota |
Los límites ambientales pueden mejorarse utilizando una carcasa adecuada |
Especificaciones físicas
|
Parámetro |
Especificación |
|---|---|
|
Montaje |
Placa base modular (raíl DIN o bastidor de 19 pulgadas mediante kit de montaje) |
|
Compatibilidad de la placa base |
Placas base modulares de 2, 4 u 8 posiciones (horizontal o vertical) |
|
Configuración redundante |
Requiere ranuras adyacentes impares/pares (por ejemplo, 1&2, 3&4, 5&6, o 7&8) |
|
Masa |
0.6 kg (1.3 lb) por módulo |
|
Dimensiones (A x An x P) |
114 mm x 51.5 mm x 147 mm (4.5 pulg x 2.03 pulg x 5.80 pulg, incluyendo orejetas de montaje) |
Especificaciones de Fibra Óptica
|
Parámetro |
Especificación |
|---|---|
|
Tipo de cable |
MMF 62.5/125 µm |
|
Longitud del cable |
3 m (9,9 ft) hasta 2 km (6.560 ft) |
|
Tipo de conector |
Conector LC |
|
Pérdida de Inserción Óptica |
≤ 0.5 dB |
|
Nota |
El cable > 50 m (165 ft) debe ser suministrado por el usuario |
Accesorios
|
Accesorio |
Número de pieza |
|---|---|
|
Kit de montaje de placa base horizontal de 2 posiciones |
P0931JD |
|
Cable de alimentación "Y" para FCM100E en IE16/32 |
P0972ZS |
