Product Description
Información general
Descripción general

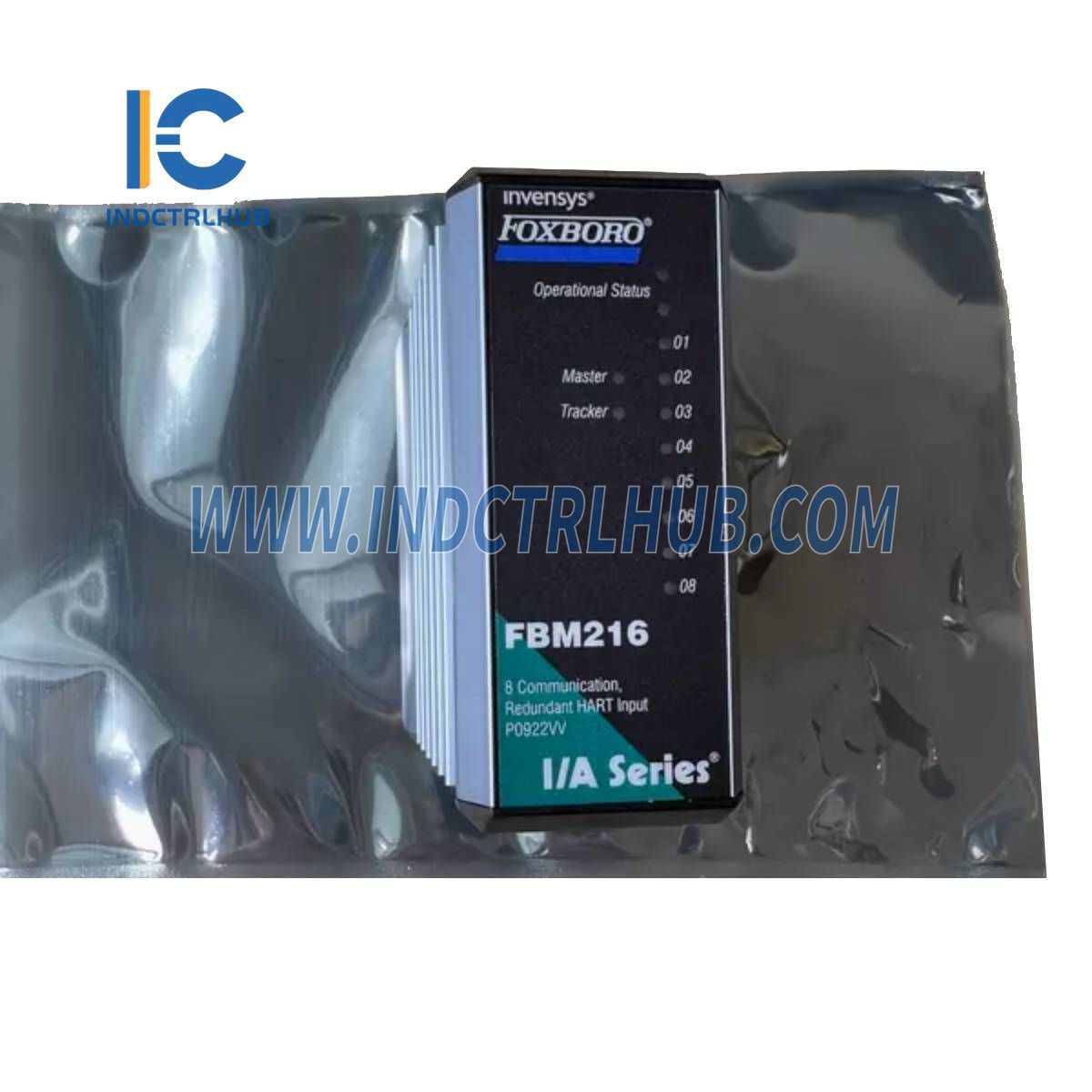

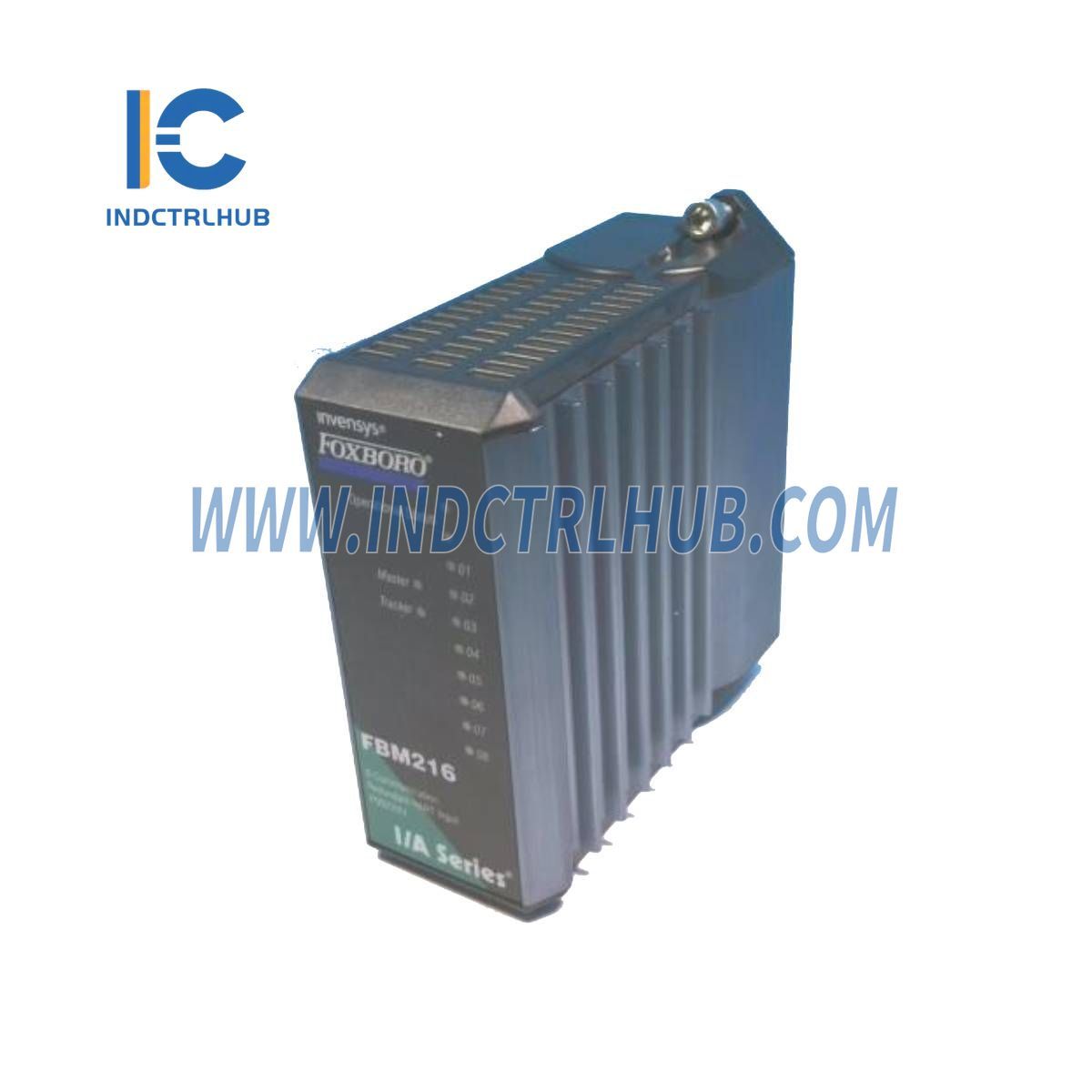

El FBM216 Módulo de Interfaz de Entrada Redundante de Comunicación HART contiene ocho canales de entrada aislados por grupos. Soporta una mezcla de dispositivos estándar de 4-20 mA y HART.
Especificaciones Funcionales
Canales de Dispositivos de Campo
| Parámetro |
Especificación |
| Versión compatible |
Protocolo HART v6 |
| Interfaz |
8 canales aislados en grupo |
| Comunicación al Dispositivo |
Punto a punto, maestro/esclavo, asíncrono, half-duplex, 1200 baudios |
| Comprobación de errores |
Paridad en cada byte, un byte de verificación CRC |
| Velocidad |
2 mensajes por segundo |
| Período de Bloqueo ECB Permitido Más Rápido |
500 ms |
| Distancia Máxima (FBM216 a Dispositivo de Campo) |
Hasta 3030 m (10,000 pies) (especificación de capa física HART FSK) |
| Voltaje de cumplimiento |
18 V CC mínimo a 20.5 mA |
| Resistencia de detección |
61,9 Ω nominales |
| Resistencia de Entrada Total |
280 Ω mínimo |
| Precisión analógica |
±0.075% de la escala completa |
| Coeficiente de Temperatura |
50 ppm/°C |
| Resolución |
15 bits |
| Tasa de actualización |
100 ms |
| Tiempo de integración |
500 ms |
| Rechazo de Modo Común |
>100 dB a 50/60 Hz |
| Rechazo en Modo Normal |
>35 dB a 50/60 Hz |
| Protección de la Fuente de Alimentación del Bucle |
Aislado galvánicamente, limitado en corriente, regulado en voltaje |
| Resistencia máxima del bucle |
280 Ω (excluyendo dispositivo de campo) |
| Impedancia de entrada FBM |
280 Ω mínimo |
| Alimentación interna de FBM |
24 V CC ±10% (fuente de alimentación común para todos los canales) |
| Aislamiento |
Aislamiento óptico y de transformador entre la lógica del módulo y tierra |
Comunicación de Fieldbus
| Parámetro |
Especificación |
| Protocolo de Comunicación |
Módulo de Fieldbus redundante de 2 Mbps |
Requisitos de energía
| Parámetro |
Especificación |
| Rango de voltaje de entrada |
24 VCC ±5 % |
| Consumo |
7 W (máximo) |
| Disipación de calor |
4 W (máximo) |
Cumplimiento Regulatorio
| Estándar |
Especificación |
| Cumplimiento de EMC |
EN 50081-2, EN 50082-2, EN 61326 (Anexo A) |
| Inmunidad ESD |
IEC 61000-4-2 (4 kV contacto, 8 kV aire) |
| Inmunidad al Campo Radiado |
IEC 61000-4-3 (10 V/m, 80-1000 MHz) |
| Inmunidad a Transitorios/Burst Eléctricos Rápidos |
IEC 61000-4-4 (2 kV en I/O, líneas de alimentación de CC y de comunicación) |
| Inmunidad contra sobretensiones |
IEC 61000-4-5 (2 kV en líneas de alimentación AC/DC, 1 kV en líneas de I/O y comunicación) |
| Inmunidad de Perturbaciones Conductivas |
IEC 61000-4-6 (10 V RMS, 150 kHz - 80 MHz) |
| Inmunidad a Campos Magnéticos de Frecuencia de Potencia |
IEC 61000-4-8 (30 A/m a 50/60 Hz) |
| Seguridad del producto |
Listado UL/UL-C para Clase I, Div 2, Grupos A-D |
| Certificación ATEX |
EEx nA IIC T4 para entornos de Zona 2 |
Requisitos de Calibración
La calibración no es necesaria.
Especificaciones Ambientales
Condiciones de Operación
| Parámetro |
Especificación |
| Rango de Temperatura del Módulo |
-20 a +70°C (-4 a +158°F) |
| Rango de Temperatura de Ensamblaje de Terminación |
PVC: -20 a +50°C (-4 a +122°F) PA: -20 a +70°C (-4 a +158°F) |
| Humedad relativa |
5% a 95% (no condensante) |
| Altitud |
-300 a +3,000 m (-1,000 a +10,000 ft) |
Condiciones de almacenamiento
| Parámetro |
Especificación |
| Rango de temperatura |
-40 a +70°C (-40 a +158°F) |
| Humedad relativa |
5% a 95% (no condensante) |
| Altitud |
-300 a +12,000 m (-1,000 a +40,000 ft) |
Contaminación y Vibración
| Parámetro |
Especificación |
| Contaminación |
Apropiado para entornos de Clase G3 (Duro) |
| Vibración |
7.5 m/S² (0.75 g) de 5 a 500 Hz |
Especificaciones Físicas
Montaje
| Componente |
Montaje |
| Módulo |
Se monta en base modular (raíl DIN o rack de 19 pulgadas) |
| Ensamble de Terminación |
Montaje en riel DIN (estilos de 32 mm o 35 mm) |
Peso
| Componente |
Peso |
| Módulo |
284 gramos (10 onzas) |
| Conjunto de Terminación (Tipo de Compresión) |
181 g (0,40 libras) |
| Conjunto de Terminación (Tipo Ojal de Anillo) |
249 g (0,55 libras) |
Dimensiones
| Componente |
Altura |
Ancho |
Profundidad |
| Módulo |
102 mm (4 in) (114 mm con lengüetas de montaje) |
45 mm (1,75 pulgadas) |
104 mm (4,11 pulgadas) |
| Ensamble de Terminación |
Ver la documentación del producto |
|
|
Cables de terminación
| Parámetro |
Especificación |
| Longitudes de cable |
Hasta 30 m (98 pies) |
| Materiales |
Poliuretano o Hypalon®/XLP |
| Tipo de terminación |
D-subminiatura macho de 25 pines |
| Tipo de cable |
Tipo 1 |
Construcción – Conjunto de Terminación
| Material |
Especificación |
| CLORURO DE POLIVINILO |
Compresión |
| Pensilvania |
Compresión |
| PVC (terminal de anillo) |
Compresión |
| Color del grupo familiar |
Verde (comunicación) |
| Bloques de terminales |
3 niveles, 8 posiciones |
Conexiones de Terminación de Campo
| Tipo |
Tamaños de cables aceptados |
| Tipo de compresión |
0.2 a 4 mm² (sólido/ trenzado), 0.2 a 2.5 mm² (trenzado con terminales), 24 a 12 AWG |
| Tipo de orejeta de anillo |
conectores de tamaño #6 (0.375 in / 9.5 mm), 0.5 a 4 mm² (22 a 12 AWG) |
