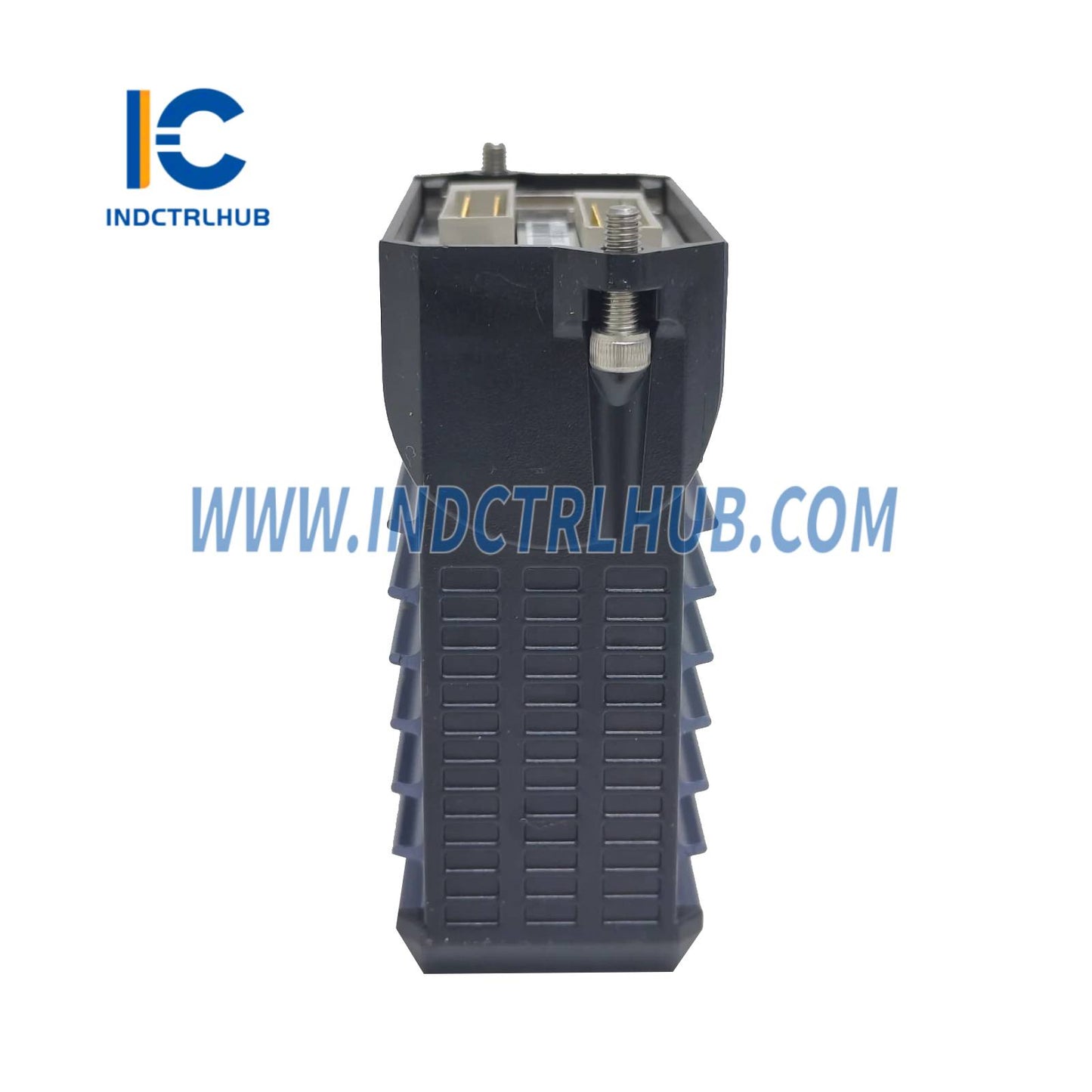

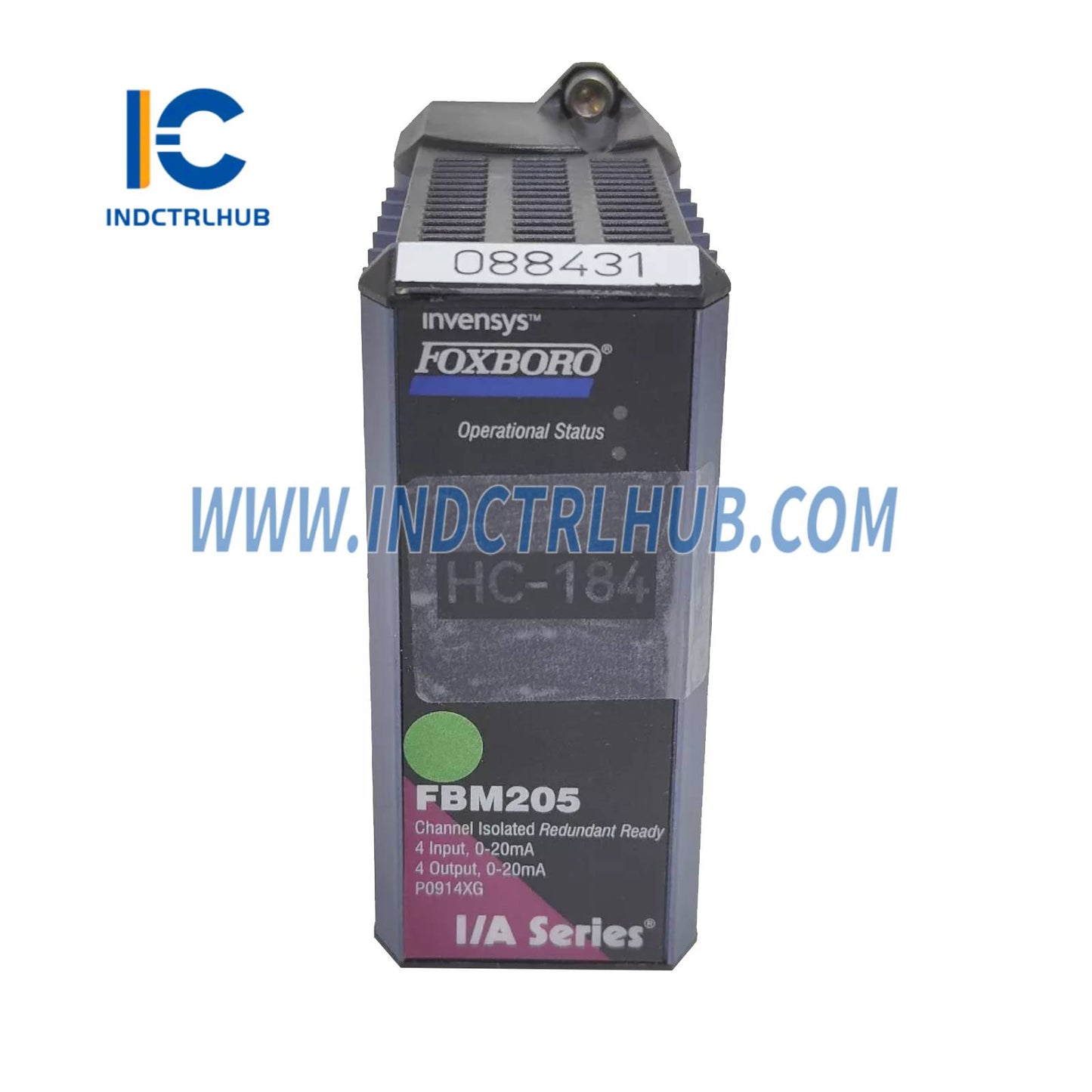

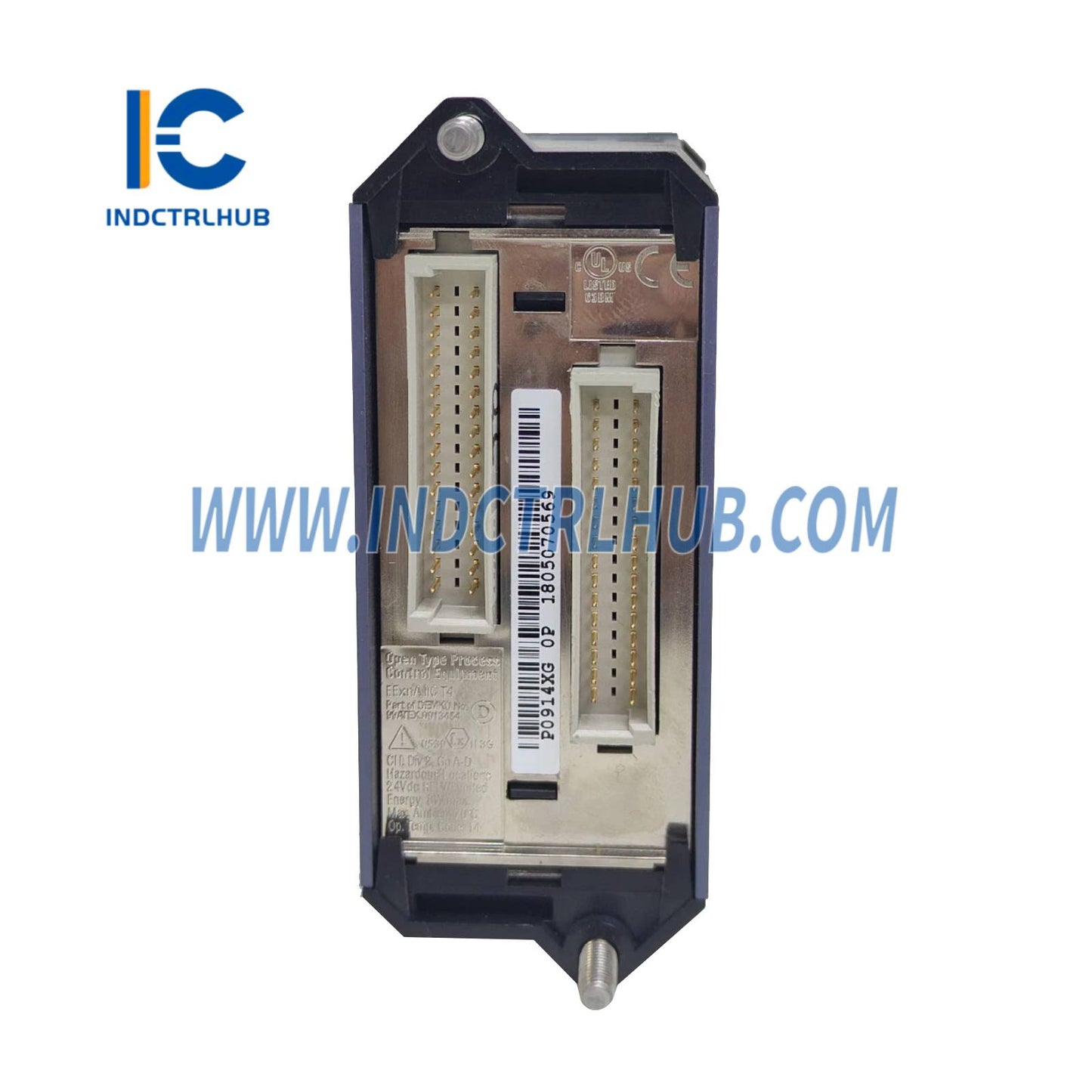

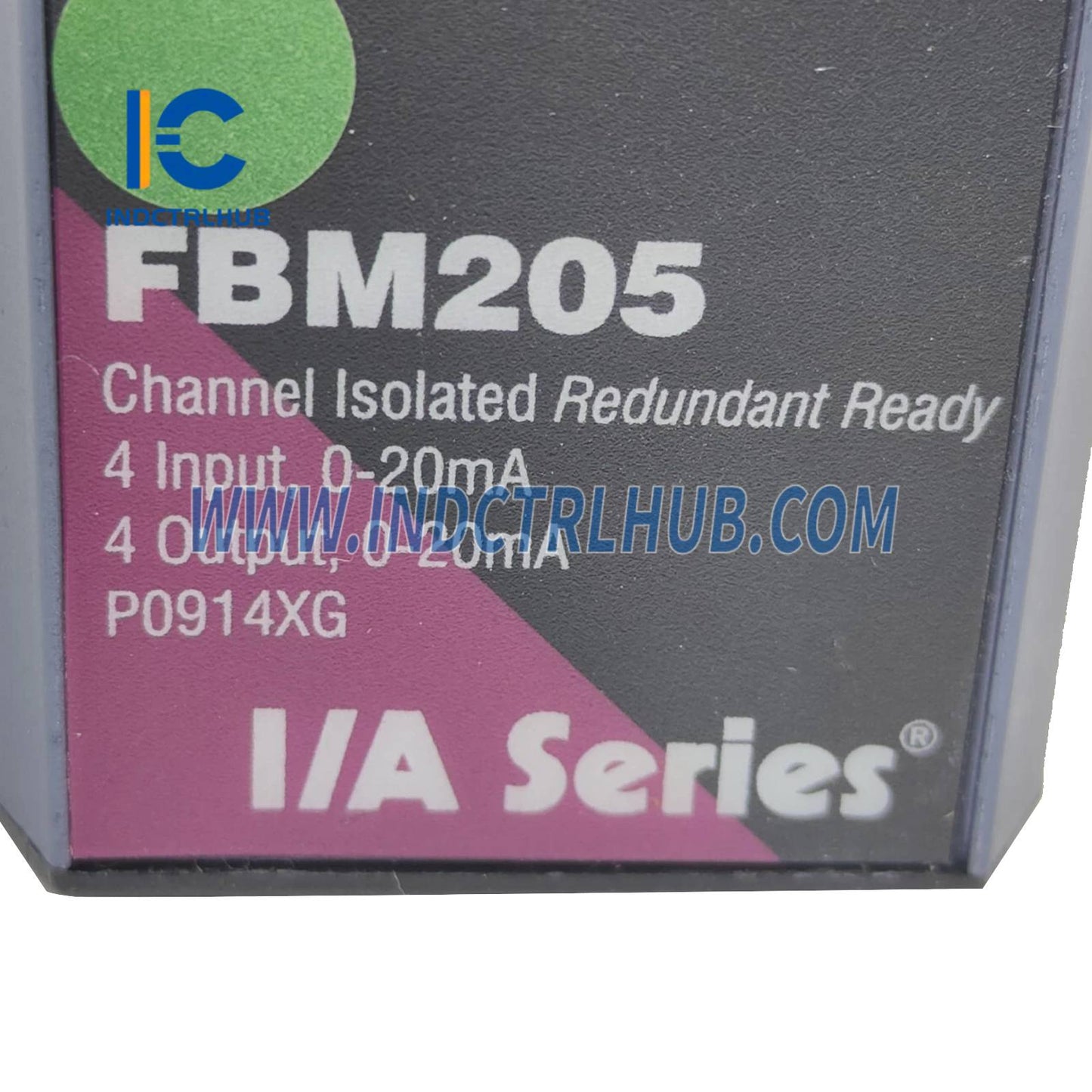

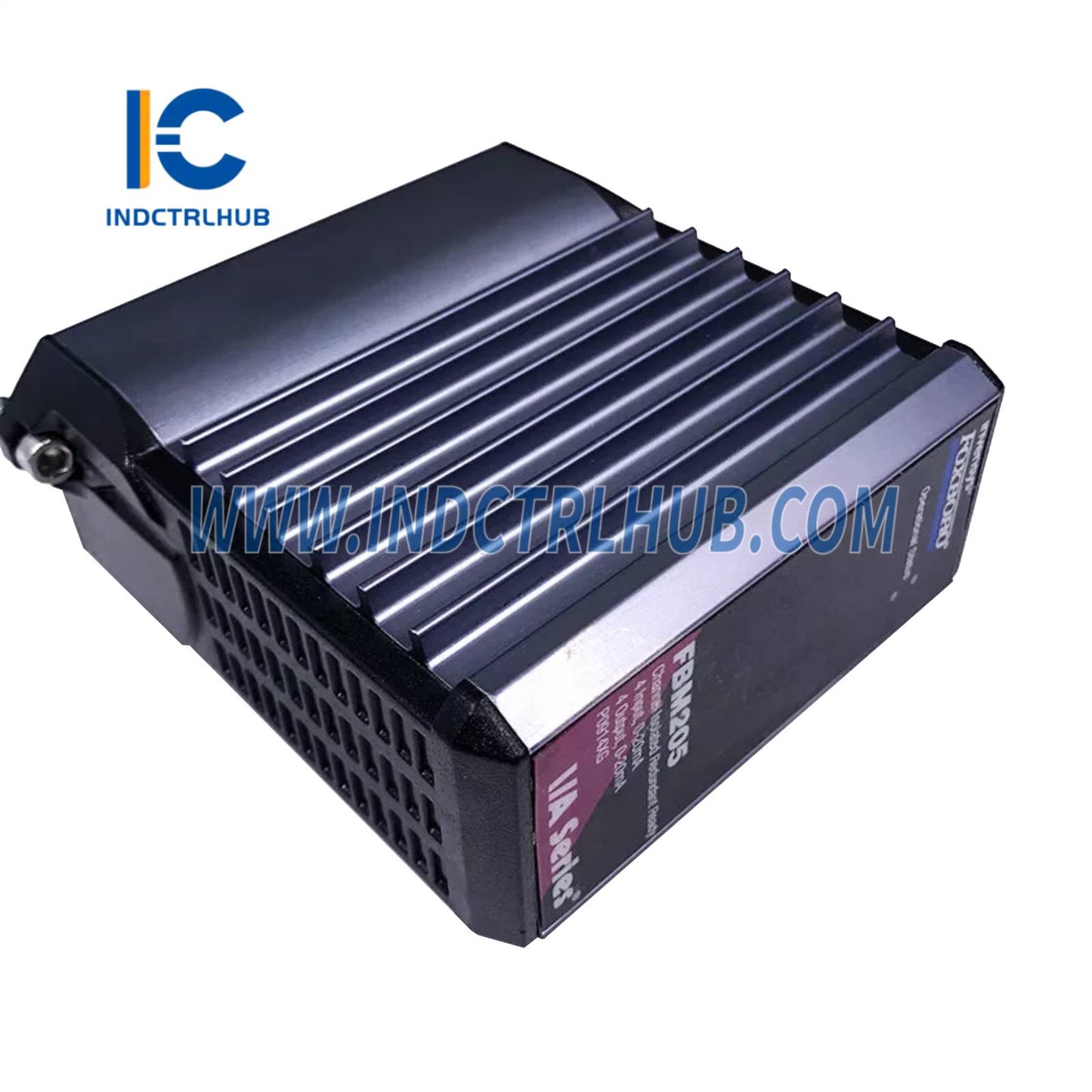

Product Description
Información general
|
Campo |
Detalles |
|---|---|
|
Fabricante |
Foxboro |
|
Modelo/Número de pieza |
FBM205 (RH914XG reemplaza a P0914XG) |
|
Descripción |
Módulo de Interfaz E/S de 0 a 20 mA (Redundante) |
Especificaciones Funcionales
|
Parámetro |
Detalles |
|---|---|
|
Canales de Entrada/Salida |
4 entradas analógicas (0–20 mA), 4 salidas analógicas (0–20 mA), todas redundantes |
|
Rango de entrada/salida |
0 a 20,4 mA CC |
|
Precisión de entrada |
±0,3 % del rango (incluye la tolerancia del resistor de detección) |
|
Coeficiente de temperatura de entrada |
±50 ppm/°C |
|
Impedancia de entrada |
60 Ω nominal |
|
Conversión A/D de entrada |
Técnica sigma-delta (por canal) |
|
Periodo de Integración |
Configurable por software |
|
Rechazo de modo común |
>100 dB a 50 o 60 Hz |
|
Rechazo en Modo Normal |
>95 dB a 50 o 60 Hz |
|
Protección contra bucles de entrada |
Limitado por corriente (<30 mA); límite de cortocircuito ≈100 mA |
|
Precisión de salida |
±0,05% del lapso |
|
Carga de salida |
750 Ω máximo |
|
Retardo de salida |
30 ms máximo |
|
Resolución de salida |
13 bits |
|
Protección contra bucle de salida |
Limitado por corriente (≈25 mA); protegido contra cortocircuitos en FET |
Especificaciones Ambientales
|
Condición |
Operante |
Almacenamiento |
|---|---|---|
|
Temperatura |
-20 a +70°C (-4 a +158°F) |
-40 a +70°C (-40 a +158°F) |
|
Humedad |
5 a 95% HR (sin condensación) |
5 a 95% HR (sin condensación) |
|
Altitud |
-300 a +3,000 m (-1,000 a +10,000 ft) |
-300 a +12,000 m (-1,000 a +40,000 ft) |
|
Contaminación |
Adecuado para ISA S71.04 Clase G3 (Severo) |
|
|
Vibración |
0,75 m/s² (5 a 500 Hz) |
Especificaciones físicas
|
Parámetro |
Detalles |
|---|---|
|
Montaje |
En la placa base (raíl DIN o bastidor de 19”) |
|
Masa del módulo |
Aprox. 284 g (10 oz) |
|
Masa TA (Compresión) |
Aprox. 159 g (0,35 lb) |
|
TA Mass (Anillo de terminal) |
Aprox. 204 g (0.45 lb) |
|
Dimensiones del módulo |
A: 102–114 mm (4–4.5 pulg); An: 45 mm (1.75 pulg); P: 104 mm (4.11 pulg) |
|
Longitud del cable |
Hasta 30 m (98 pies) |
|
Materiales del cable |
Poliuretano o LSZH |
|
Tipo de conector de cable |
D-subminiatura macho de 25 pines |
|
Tipo de cable de terminación |
Tipo 1 (consulte la Tabla 2 en la hoja de datos completa) |
Construcción y Conexiones
|
Componente |
Material / Detalles |
|---|---|
|
Material de TA |
Poliamida (PA) |
|
Bloques de terminales |
3 niveles, 4 posiciones cada uno para entradas y salidas |
|
Conectores de derivación |
4 conectores (RH917QW reemplaza a P0917QW) |
|
Cableado de compresión |
0,2–4 mm² (sólido/trenzado), 24–12 AWG; Terminal: 0,2–2,5 mm² con/sin collar |
|
Cableado de terminal de anillo |
#6 conectores (0,375 pulg), 0,5–4 mm² (22–12 AWG) |
Información de pedido
|
Componente |
Número de pieza |
|---|---|
|
Módulo FBM205 |
RH914XG (sustituye a P0914XG) |
|
Adaptador redundante |
RH916NN (sustituye a P0916NN) |
|
Conectores de derivación de salida |
RH917QW (sustituye a P0917QW) |
|
Conjuntos de Terminación |
Consulte la especificación funcional, página 8 |
