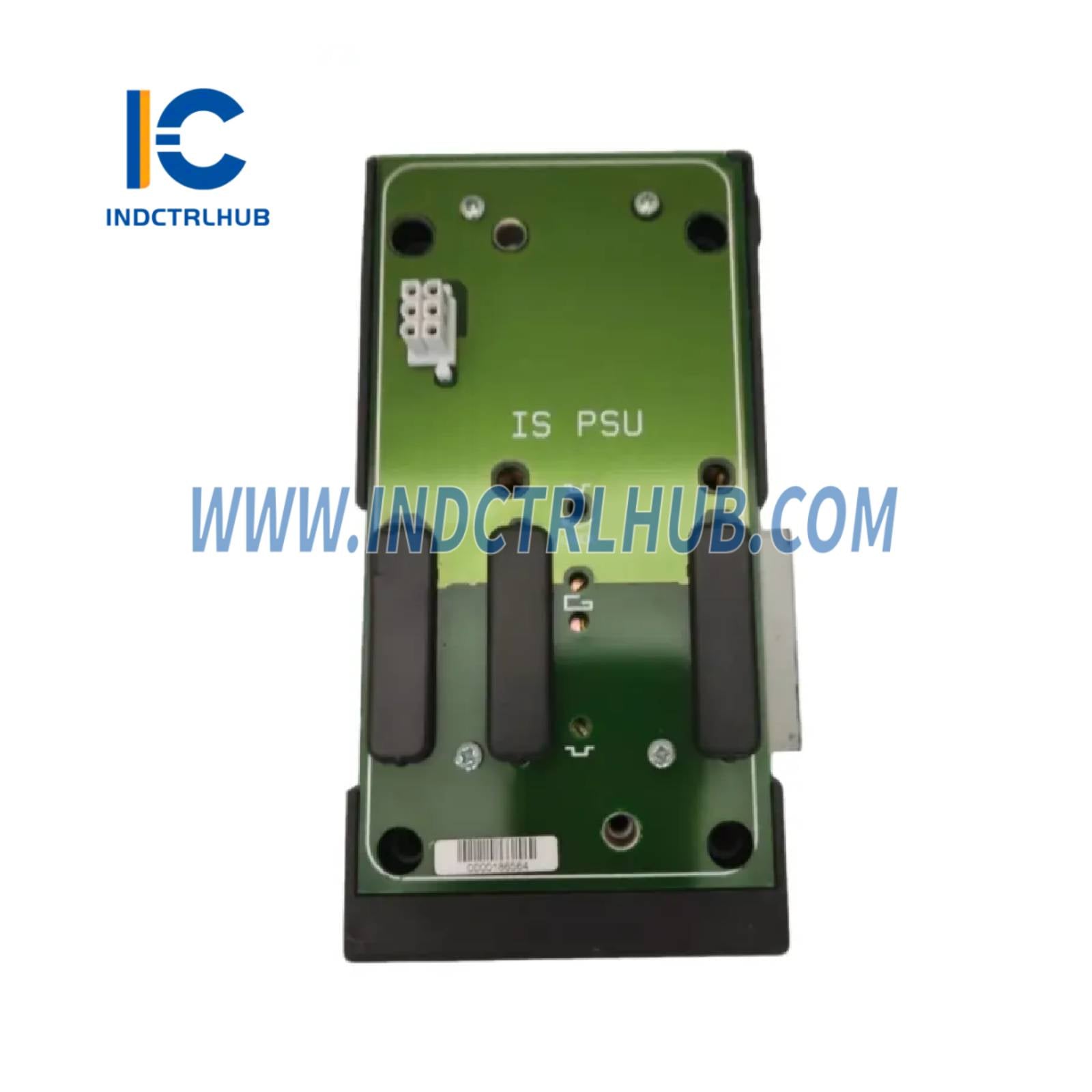

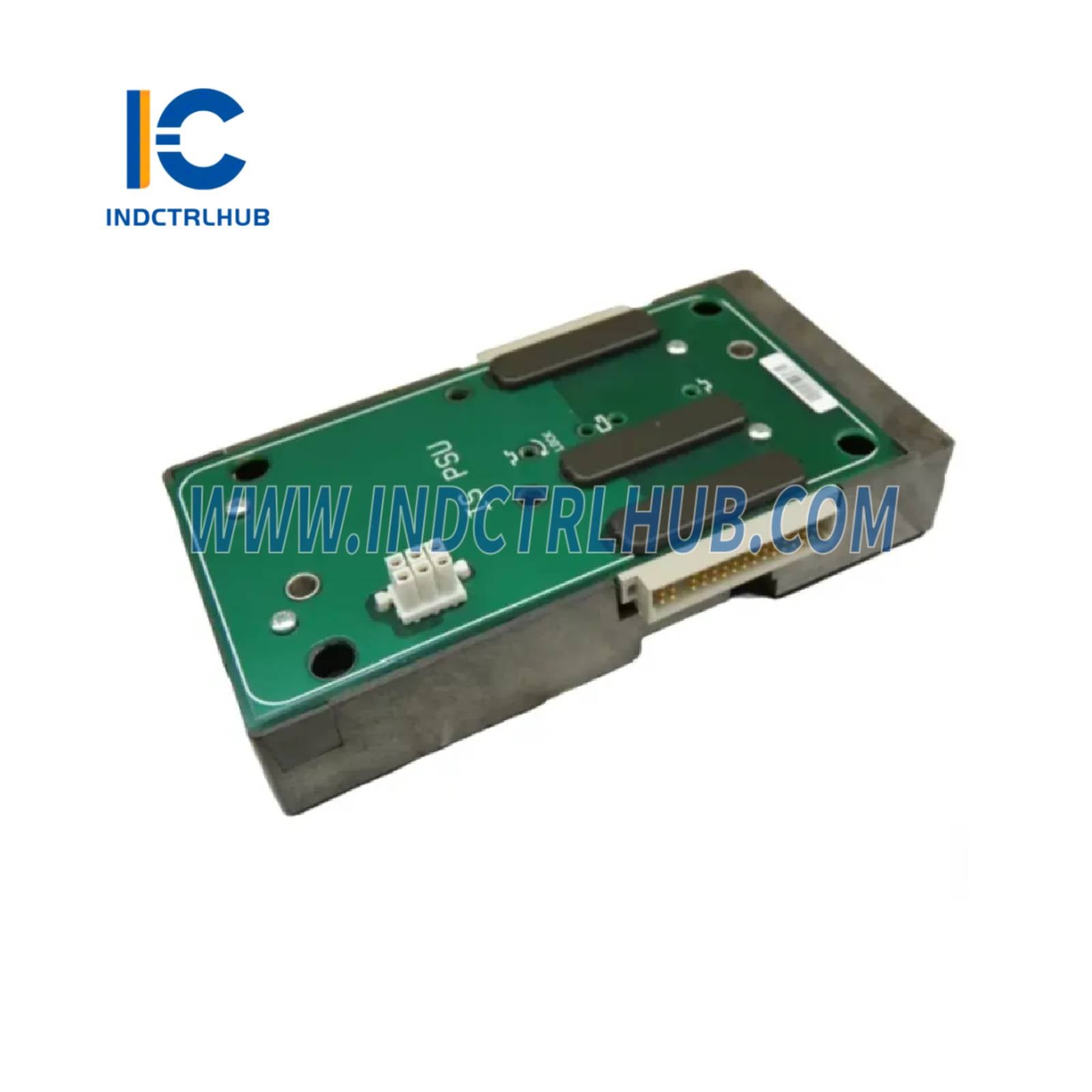

Módulo de Entrada/Salida Emerson VE5010 DeltaV 24 VDC Fuente y Portador
- Fabricante: Emerson
- Número de modelo/pieza: VE5010 (Alternativo: KJ1501X1-BK1, 12P4686X)
- Descripción: Suministro y portador del módulo de entrada/salida de 24 VDC
Descripción general
- El Emerson VE5010 es una fuente de alimentación y módulo portador de 24 VDC diseñado para el Sistema de Control Distribuido (DCS) DeltaV. Proporciona energía a los módulos de E/S y soporta la conexión de dispositivos de campo en aplicaciones de automatización industrial, como petróleo y gas, química y generación de energía. El módulo forma parte de la serie S de DeltaV y se utiliza para alimentar e interconectar tarjetas de E/S, garantizando un funcionamiento fiable en entornos de control de procesos.
Especificaciones Técnicas
| Especificación | Detalles |
|---|---|
| Modelo | VE5010 (KJ1501X1-BK1) |
| Serie | Serie S de DeltaV |
| Tipo | Suministro y portador del módulo de entrada/salida de 24 VDC |
| Voltaje de entrada | 24 VDC nominal (18–32 VDC) |
| Potencia de salida | 12 VDC a 13 A (para módulos I/O) |
| Consumo de energía | Hasta 150 W (dependiendo de los módulos conectados) |
| Tipo de portador | Portador de 2 ranuras para módulos de alimentación y controlador o E/S |
| Temperatura de operación | -40°C a +70°C (-40°F a +158°F) |
| Temperatura de almacenamiento | -40°C a +85°C (-40°F a +185°F) |
| Humedad relativa | 5% a 95%, sin condensación |
| Clasificación de protección | IP20 |
| Contaminantes en el aire | ISA-S71.04-1985 Clase G3, recubrimiento conformado |
| Montaje | Carril DIN tipo T |
| Certificaciones | CE, CSA, FM, ATEX, IECEx, Certificaciones Marinas (ABS, DNV) |
| Compatibilidad del Sistema | DeltaV v10.3 o posterior |
Información adicional
- Funcionalidad: El VE5010 proporciona alimentación de 24 VCC a los módulos I/O de DeltaV y sirve como soporte para montar interfaces I/O. Soporta expansión modular, permitiendo la conexión a portadores I/O adicionales sin cableado externo. La unidad está diseñada para instalaciones en áreas peligrosas (por ejemplo, Zona 2) e incluye diagnósticos integrados para el estado de la alimentación y del sistema.
- Durabilidad Ambiental: Con recubrimiento conformal y un amplio rango de temperatura, el VE5010 está diseñado para soportar entornos industriales adversos, garantizando un funcionamiento fiable en condiciones con polvo, humedad o temperaturas extremas.
