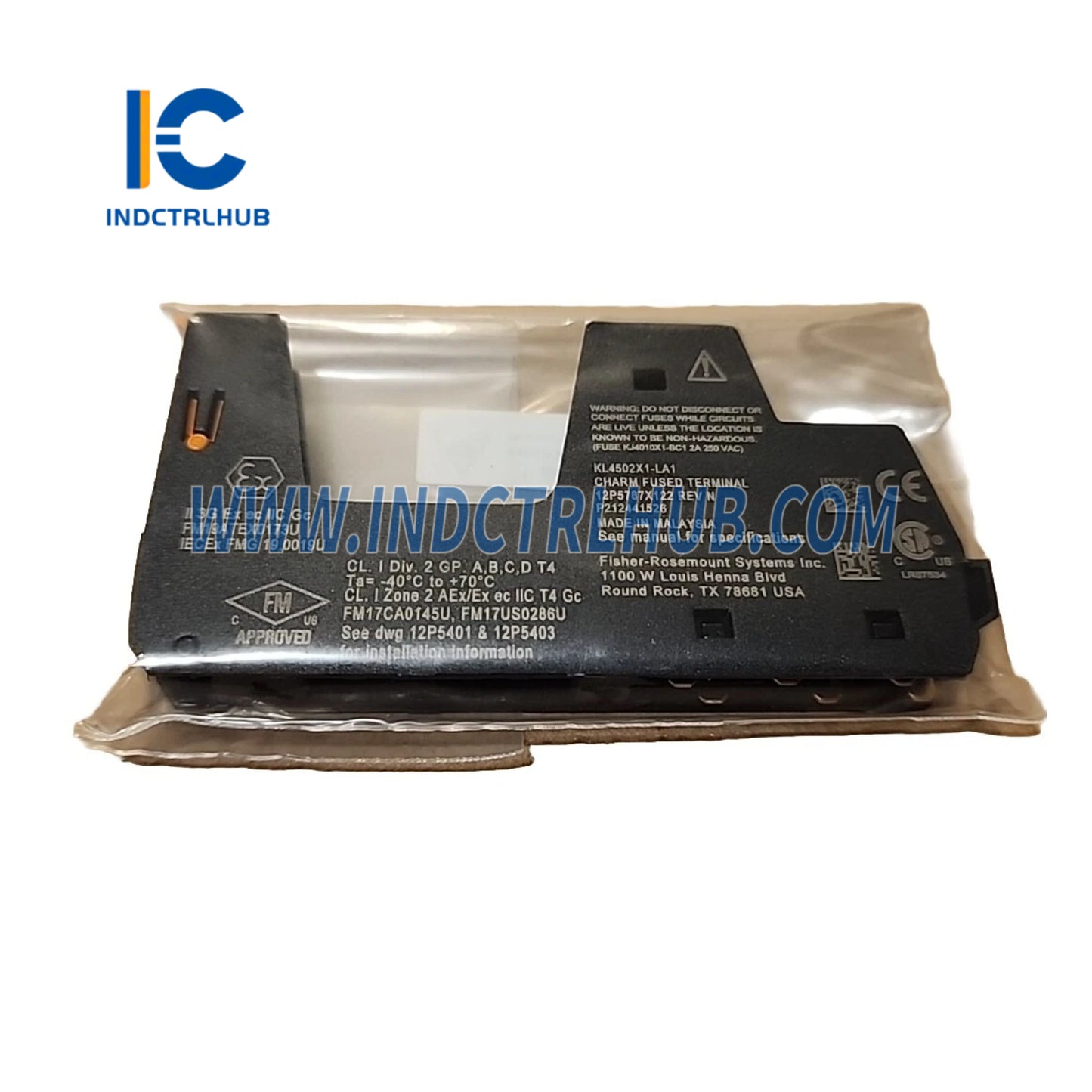

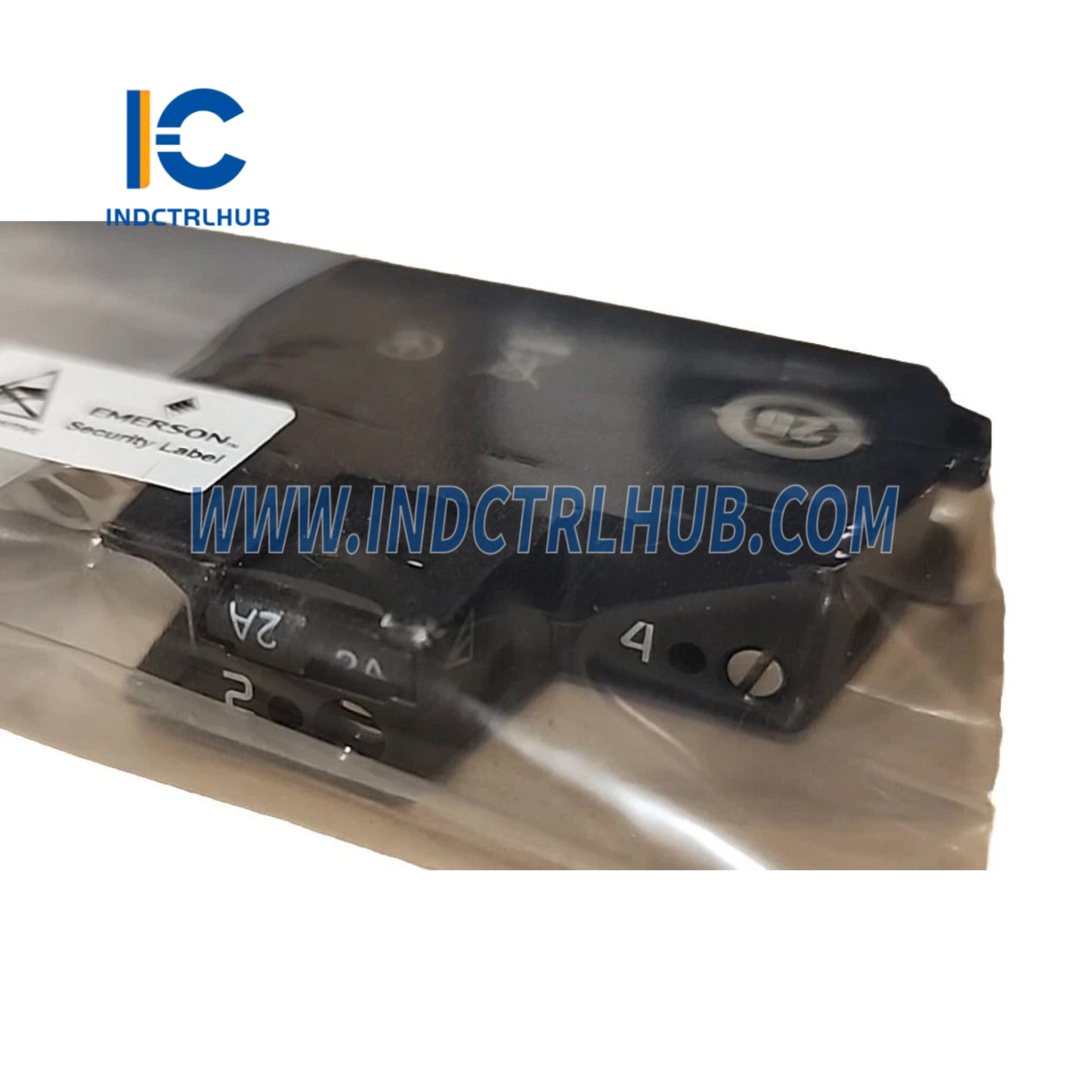

Product Description
Descripción general del producto
| Parámetro | Detalles |
|---|---|
| Nombre del producto | Termopar/mV CHARM de IS |
| Número de modelo | SE4502 |
| Categoría | CHARMs Intrínsecamente Seguros (IS) |
| Función | Entrada analógica para señales de termopar y mV |
| Compatibilidad del Sistema | DeltaV v11.3.1 o posterior (con controladores SD Plus, SX, SQ, MQ, MX, PK) |
| Bloque de terminales | Bloque Terminal IS (Azul Claro, 4 terminales) |
Especificaciones de Hardware y Eléctricas
| Especificación | Valor |
|---|---|
| Tipos de sensores | Termopar (Tipos B, E, J, K, N, R, S, T); mV (±100 mV) |
| Rango completo de señal | -100 a +100 mV |
| Exactitud | Varía según el tipo de sensor (ver tabla abajo); ±0.25°C para CJC |
| Resolución | Convertidor A/D de 16 bits |
| Calibración | No se requiere ninguno |
| Compensación de Unión Fría (CJC) | CJC local proporcionado por el bloque terminal IS; precisión ±0,25 °C |
| Aislamiento | Galvánicamente aislado según EN 60079-11; valor pico de voltaje 375 V CC |
| Requisito de energía CHARM | 22 mA máx @ 24 V CC ± 10% |
| Disipación de Calor CHARM | 0,33 pulgadas |
Precisión para Tipos de Sensores
| Tipo de sensor | Precisión a 25 °C | Precisión en el rango de temperatura (-40 a 70°C) |
|---|---|---|
| Tipo B | ±2,75 °C | ±6,75 °C |
| Tipo E | ±0,5 °C | ±1,5 °C |
| Tipo J | ±0,65 °C | ±2,0 °C |
| Tipo K | ±0,75 °C | ±2,25 °C |
| Tipo N | ±0,85 °C | ±2,5 °C |
| Tipo R | ±2,5 °C | ±6,25 °C |
| Tipo S | ±2,5 °C | ±6,25 °C |
| Tipo T | ±0,65 °C | ±2,0 °C |
| mV | ±0,025 mV | ±0,075 mV |
Especificaciones Ambientales
| Parámetro | Valor |
|---|---|
| Temperatura de operación | -40 a 70°C (o -40 a 60°C para gabinetes sin ventilador) |
| Temperatura de almacenamiento | -40 a 85°C |
| Humedad relativa | 5 a 95%, sin condensación |
| Clasificación de protección | IP20 |
| Contaminantes en el aire | ISA-S71.04-1985 Clase G3, recubrimiento conformado |
| Choque | Onda senoidal de 10 g ½ durante 11 ms |
| Vibración | 1 mm pico a pico de 2 a 13.2 Hz; 0.7 g de 13.2 a 150 Hz |
Características funcionales
| Característica |
|---|
| Admite múltiples tipos de termopares (B, E, J, K, N, R, S, T) y señales de mV |
| Compensación de Junta Fría Local (CJC) integrada en el Bloque Terminal IS |
| Indicadores LED: |
| - Alimentación/Integridad (Bicolor): Verde fijo (Normal), Verde parpadeante (Esperando configuración), Rojo parpadeante (Fallo de cableado), Rojo fijo (Fallo interno) |
| Aislamiento galvánico por canal para aplicaciones intrínsecamente seguras |
| Actúa como un dispositivo de protección de circuito y desconexión de cableado de campo |
| Protección contra sobretensiones para cumplir con los estándares de la industria EMC |
| Puede ser parcialmente expulsado a una posición bloqueada para mantenimiento en campo |
Certificaciones
| Estándar | Detalles |
|---|---|
| ESTE | CEM - EN 61326-1 |
| FM (EE. UU.) | Clase I, Div 2, Grupos A, B, C, D, T4; Clase I, Zona 2, AEx ec [ia Ga] IIC T4 Gc; Circuitos de Campo: Clase I, II, III, Div 1, Grupo A-G, T4 |
| CSA (Canadá) | Clase I, Div 2, Grupos A, B, C, D, T4; Clase I, Zona 2, Ex ec [ia Ga] IIC T4 Gc; Circuitos de Campo: Clase I, II, III, Div 1, Grupo A-G, T4 |
| ATEX | II 3(1) G Ex ec [ia Ga] IIC T4 Gc; II 3 G (1D) Ex ec [ia IIIC Da] IIC Gc |
| IEC-Ex | II 3(1) G Ex ec [ia Ga] IIC T4 Gc; II 3 G (1D) Ex ec [ia IIIC Da] IIC Gc |
| Marina | Certificado Marítimo DNV; IACS E10 |
| Aquiles | CIOC: Nivel 1 (v13.3.1); CIOC2: Nivel 2 (v14.3) |
Físico e Instalación
| Parámetro | Detalles |
|---|---|
| Tipo de instalación | Montado en la base IS CHARM (raíl DIN) |
| Alambrado | 4 terminales de jaula con tornillo, 0.32–2.5 mm² (22–14 AWG), longitud de pelado de 7–9 mm (Bloque de terminales IS) |
| Corriente máxima | 45 mA a 28 V CC máx |
| Color del Bloque Terminal | Azul Claro (Intrínsecamente Seguro) |
| Clave | Las publicaciones de clave se configuran automáticamente en la primera inserción de CHARM; se pueden restablecer manualmente para cambiar el tipo de CHARM |
| Extracción/Inserción | Puede ser parcialmente expulsado a una posición bloqueada para mantenimiento en campo; la extracción completa requiere un área no peligrosa o un sistema desenergizado |
| Mantenimiento | No hay piezas reparables por el usuario; no se requiere calibración |
Instalación en Área Peligrosa
| Parámetro | Detalles |
|---|---|
| Instrucciones de instalación | Consulte las instrucciones de instalación ATEX/IECEx (12P6523); Planos de control (12P6123) |
| Normas para Áreas Peligrosas | Apto para Clase I, Div 2, Grupos A, B, C, D, T4; Clase I, Zona 2, AEx/Ex ec [ia Ga] IIC T4 Gc; ATEX II 3(1) G Ex ec [ia Ga] IIC T4 Gc |
Información de pedido
| Descripción | Número de modelo |
|---|---|
| Termopar/mV CHARM de IS | SE4502 |
| Montaje de placa base IS CHARMs con bloques terminales estándar IS CHARM | SE4608T01 |
| Cubierta de Protección IS CHARM (Paquete de 12) | SE6104 |
