Product Description
Información general
|
Campo |
Descripción |
|---|---|
|
Fabricante |
Emerson |
|
Modelo/Número de pieza |

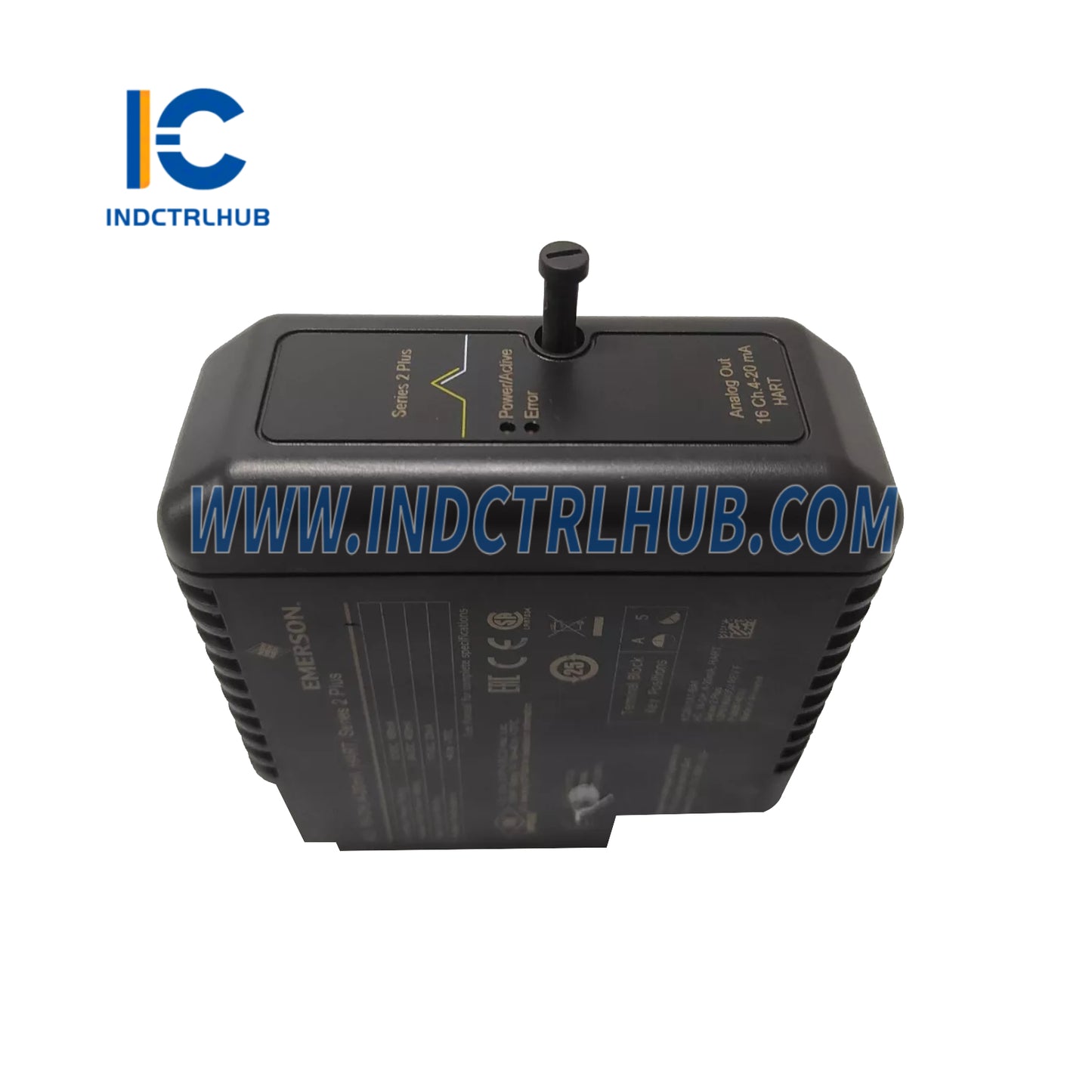

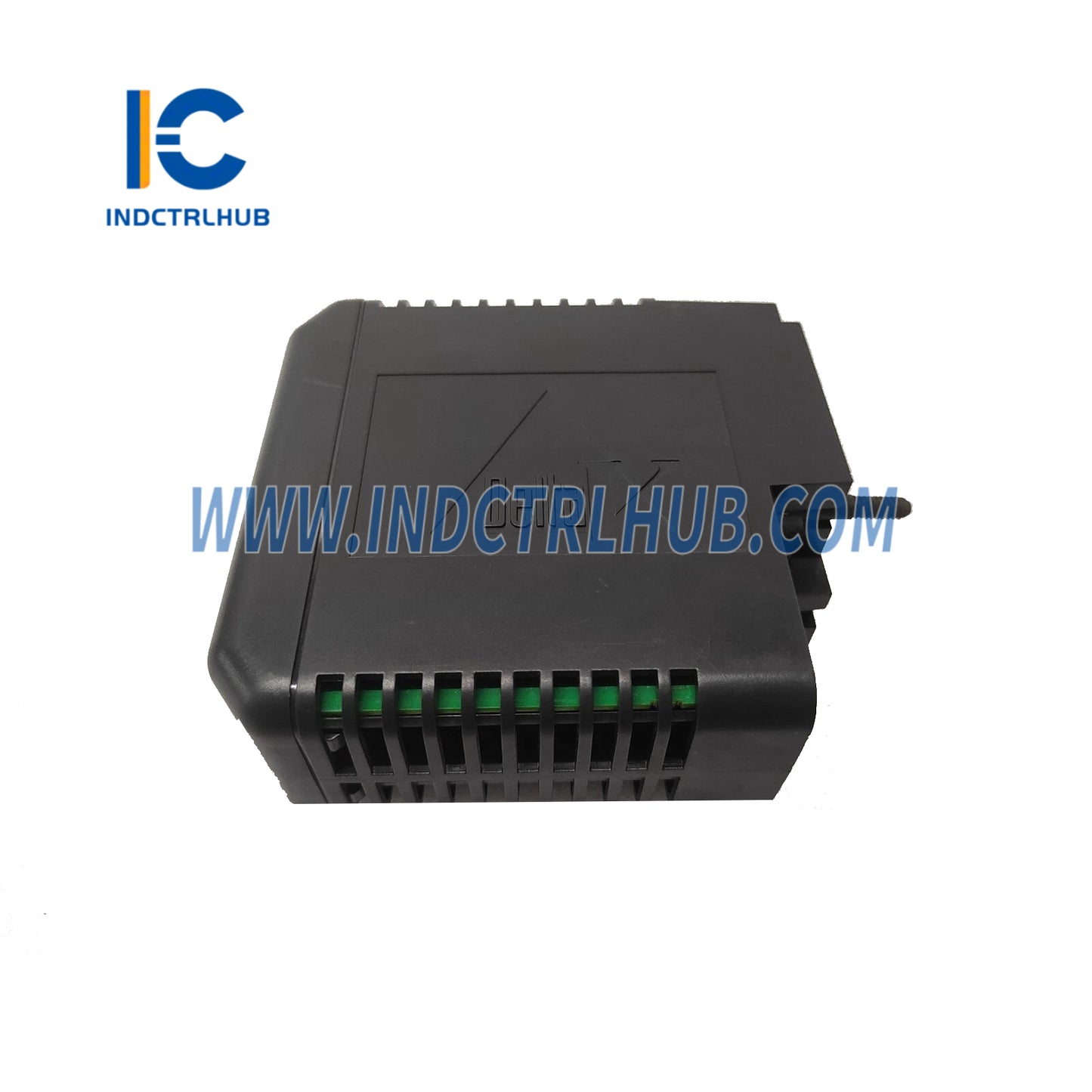

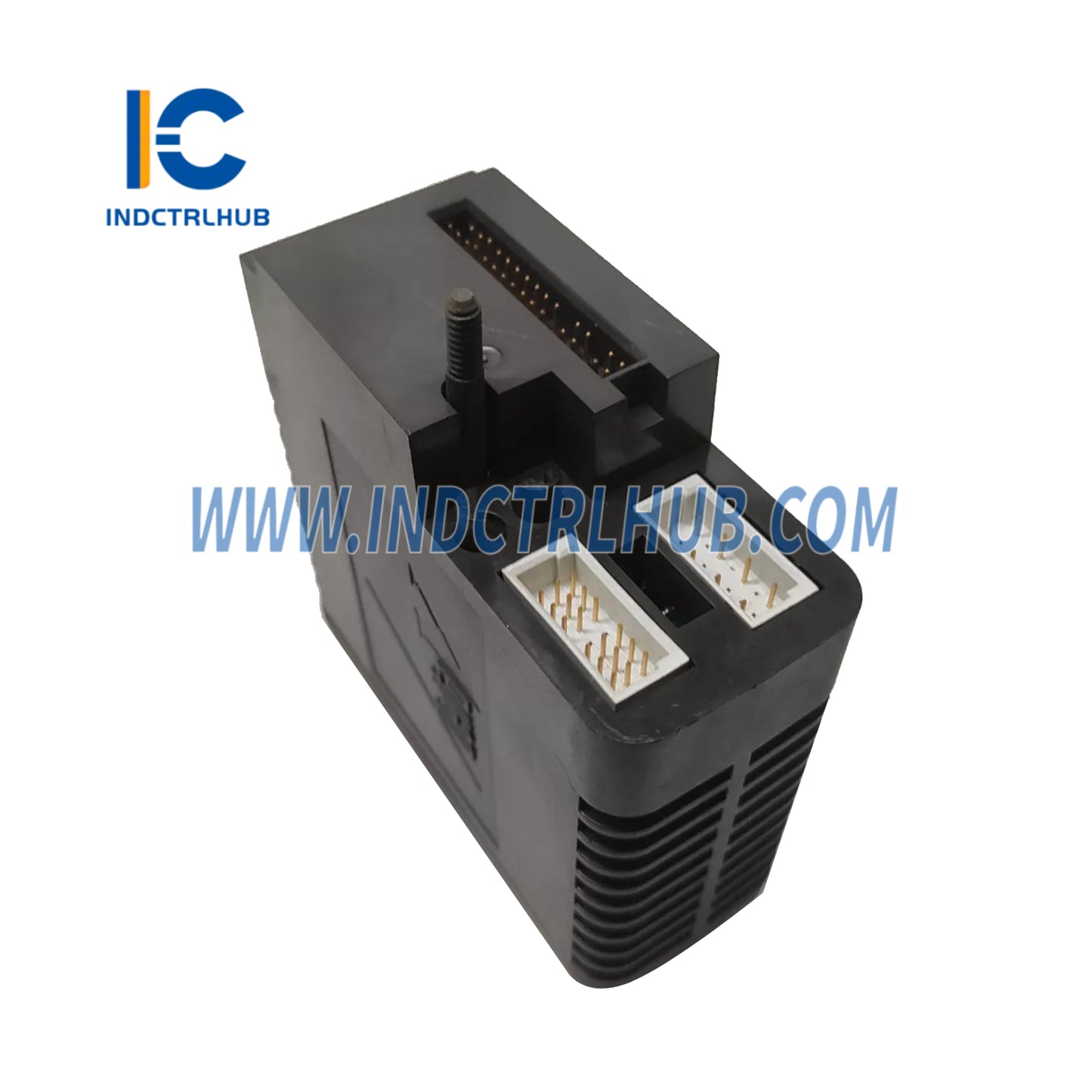

KC3011X1-BA1 (12P6749X052) |
|
Descripción |
AO Plus, 16 canales 4–20 mA HART |
Especificaciones de energía
|
Tipo de energía |
Valor |
|---|---|
|
Alimentación del bus local |
12 VCC a 160 mA |
|
Potencia de campo en bus |
24 VCC a 400 mA |
|
Circuito de campo |
17 VCC a 23 mA |
Especificaciones Ambientales
|
Parámetro |
Valor |
|---|---|
|
Temperatura ambiente |
–40 °C a +70 °C |
|
Choque |
Onda senoidal media de 10 g durante 11 ms |
|
Vibración |
1 mm pico a pico (2–13.2 Hz), 0.7 g (13.2–150 Hz) |
|
Contaminantes en el aire |
ISA-S71.04 –1985, Clase G3 |
|
Humedad relativa |
5% a 95% sin condensación |
|
Posición de la llave del bloque terminal |
A5 |
Notas de Instalación y Operación
-
Instalación en Área Peligrosa:
-
Debe seguir Documento 12P2046 (Instrucciones de instalación de DeltaV™ Zona 2)
-
Guía adicional en el manual de Instalación de hardware DeltaV™ S-Series y CHARMs
-
Reglas de Eliminación/Inserción:
-
La alimentación del campo debe desconectarse antes de la extracción/inserción
-
No se puede retirar o insertar con la alimentación del sistema energizada
-
Sistema de Teclado Rotativo:
-
Garantiza la correspondencia correcta entre la tarjeta I/O y el bloque terminal
-
La codificación del bloque terminal debe coincidir con la tarjeta I/O asociada
Mantenimiento y Ajuste
-
No hay piezas reparables por el usuario
-
No desmontar
-
Calibración no requerida
