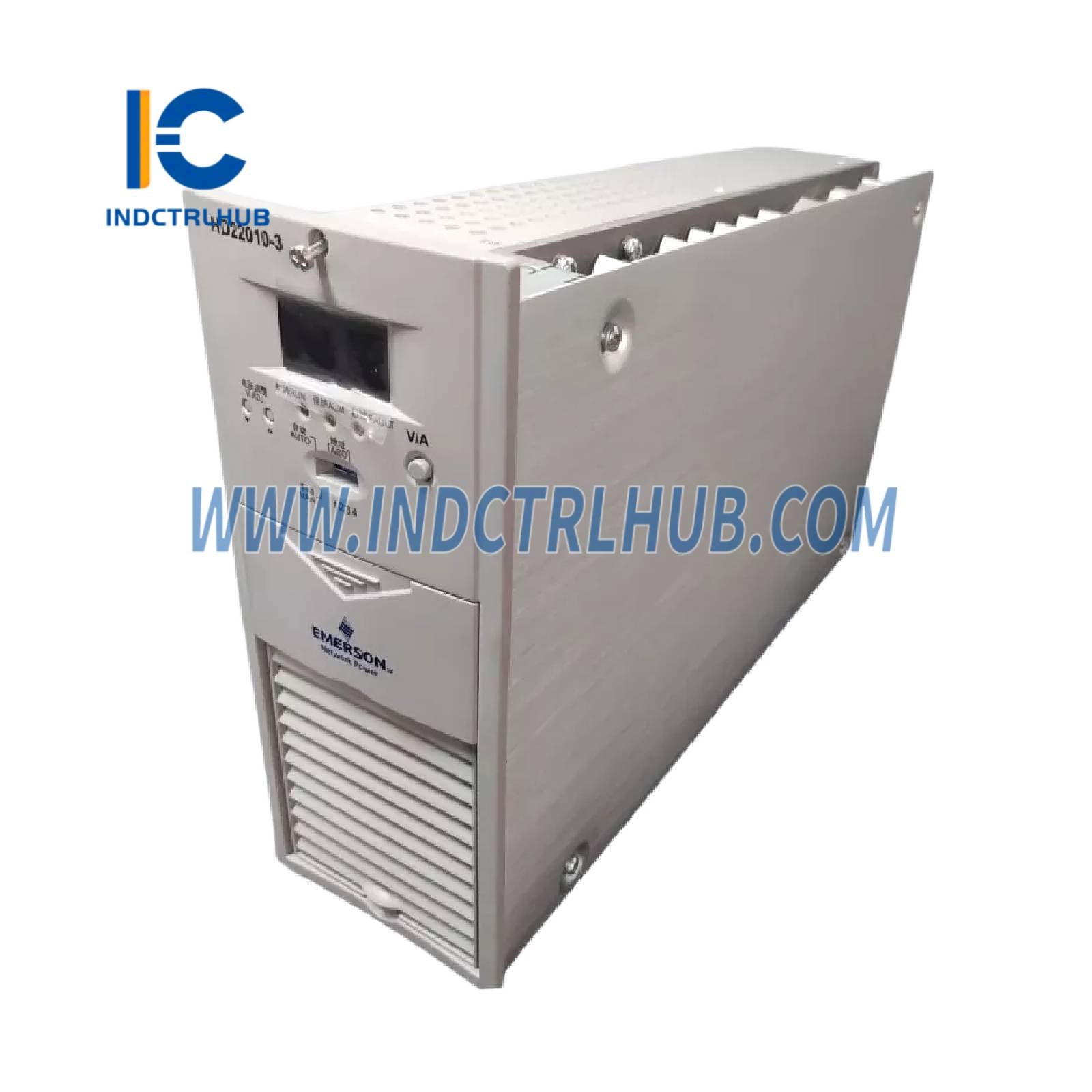

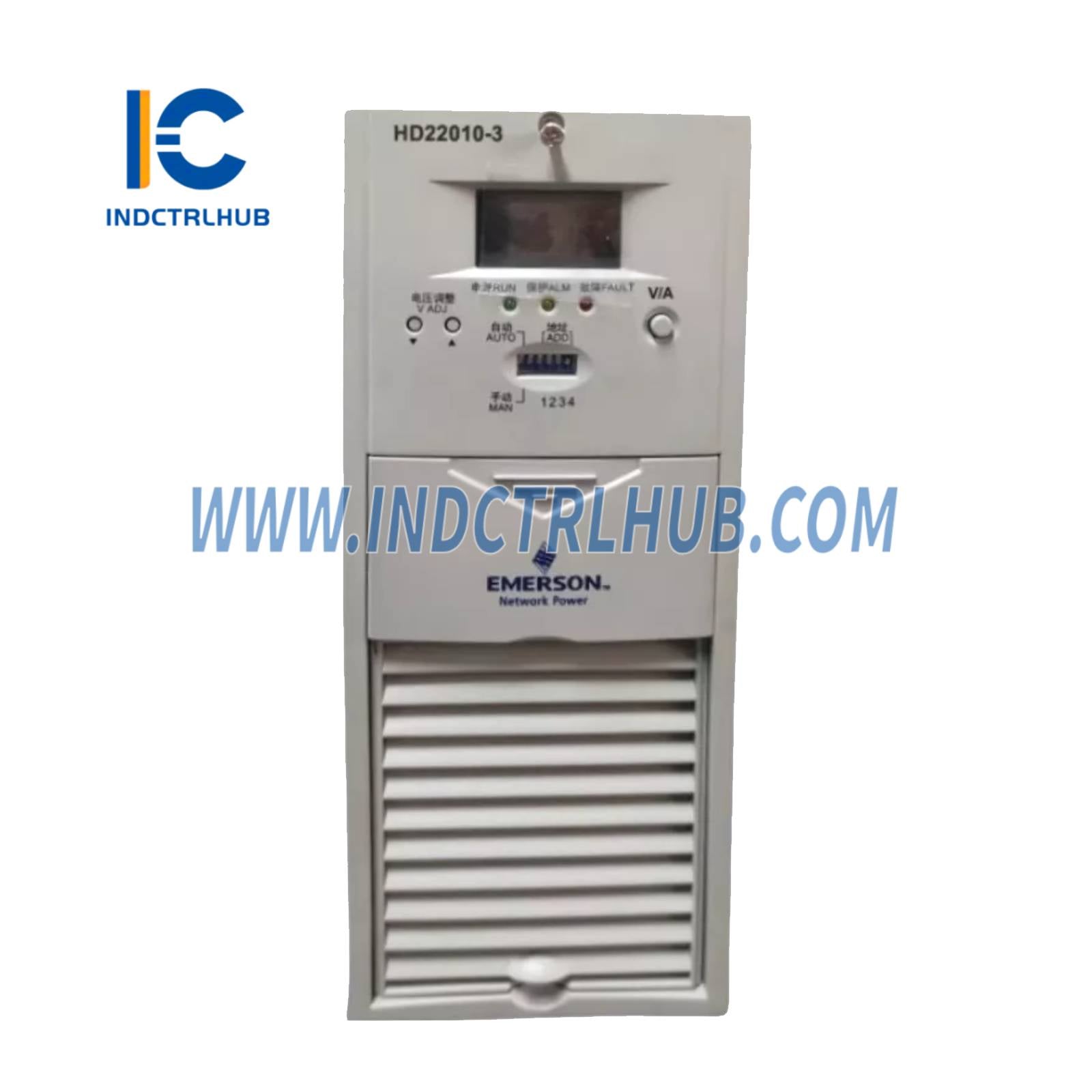

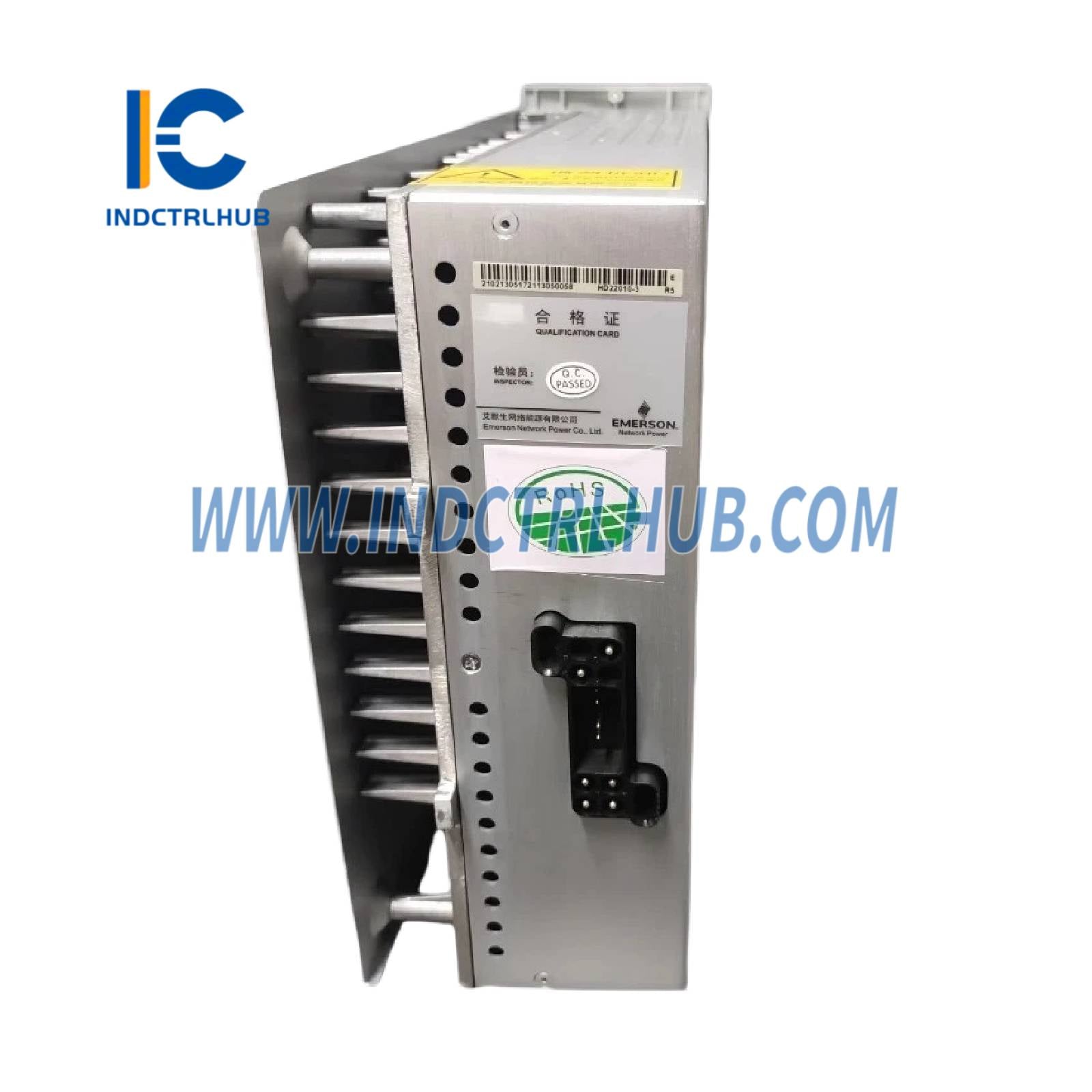

Emerson HD22010-3 Módulo Rectificador
- Fabricante: Emerson
- Model/Part Number: HD22010-3
- Descripción: Módulo de fuente de alimentación con rectificador de conmutación de alta frecuencia, 10A, salida de 220V DC
Descripción general
- El Emerson HD22010-3 es un módulo de fuente de alimentación con rectificador conmutado de alta frecuencia diseñado para sistemas de alimentación de CC en aplicaciones industriales y de telecomunicaciones. Proporciona una conversión de energía eficiente y una salida de CC confiable para módulos de carga en paneles de CC, como los utilizados en salas de distribución de energía o entornos de alto voltaje. El módulo es adecuado para aplicaciones que requieren energía estable en industrias como telecomunicaciones, servicios públicos de energía y control industrial.
Especificaciones Técnicas
| Especificación | Detalles |
|---|---|
| Modelo | HD22010-3 |
| Tipo | Módulo de fuente de alimentación con rectificador de conmutación de alta frecuencia |
| Entrada de CA | 323-475 VAC, sistema trifásico de 3 hilos, 45-65 Hz |
| Salida de CC | 176-320 VDC, corriente nominal de 10 A |
| Factor de potencia | >0.94 (con PFC pasivo trifásico) |
| Mostrar | LED, de 3 dígitos (voltaje: ±0,3 V, corriente: ±0,2 A) |
| Indicadores | RUN (verde), ALM (amarillo), Fault (rojo) |
| Comunicación | Puerto RS485 para monitoreo y control |
| Velocidad del ventilador | Detener, media velocidad, velocidad completa (basado en la temperatura y la corriente de salida) |
| Dimensiones | 413 mm (L) x 110 mm (W) x 257 mm (H) |
| Peso | Aproximadamente 8 kg |
| Temperatura de operación | -25°C a +55°C |
| Temperatura de almacenamiento | -40°C a +70°C |
| Humedad relativa | 5% a 95%, sin condensación |
| Ruido acústico | <55 dB |
| Certificaciones | CE, RoHS, FCC |
Información adicional
- Funcionalidad: El HD22010-3 comprende un circuito PFC pasivo trifásico y un circuito convertidor DC/DC, con fuente de alimentación auxiliar y circuitos de protección de detección de E/S. El circuito PFC rectifica y filtra la entrada de CA, asegurando un factor de potencia >0.94 y cumplimiento con las normas EMI/EMC (GB/T 17794.2.2-2003, DL/T781-2001). El convertidor DC/DC utiliza control PWM para entregar una salida de CC estable. El módulo cuenta con una pantalla LED en el panel frontal para voltaje y corriente, con códigos de fallos para diagnóstico, y un botón A/V para cambiar los modos de visualización. Se comunica vía RS485 para monitoreo y control en tiempo real.
- Durabilidad Ambiental: Diseñado para entornos industriales exigentes, el módulo funciona de manera fiable en un amplio rango de temperaturas y está construido para resistir golpes y vibraciones. Su diseño compacto y construcción robusta garantizan una durabilidad a largo plazo en aplicaciones de paneles de CC de alto voltaje.
