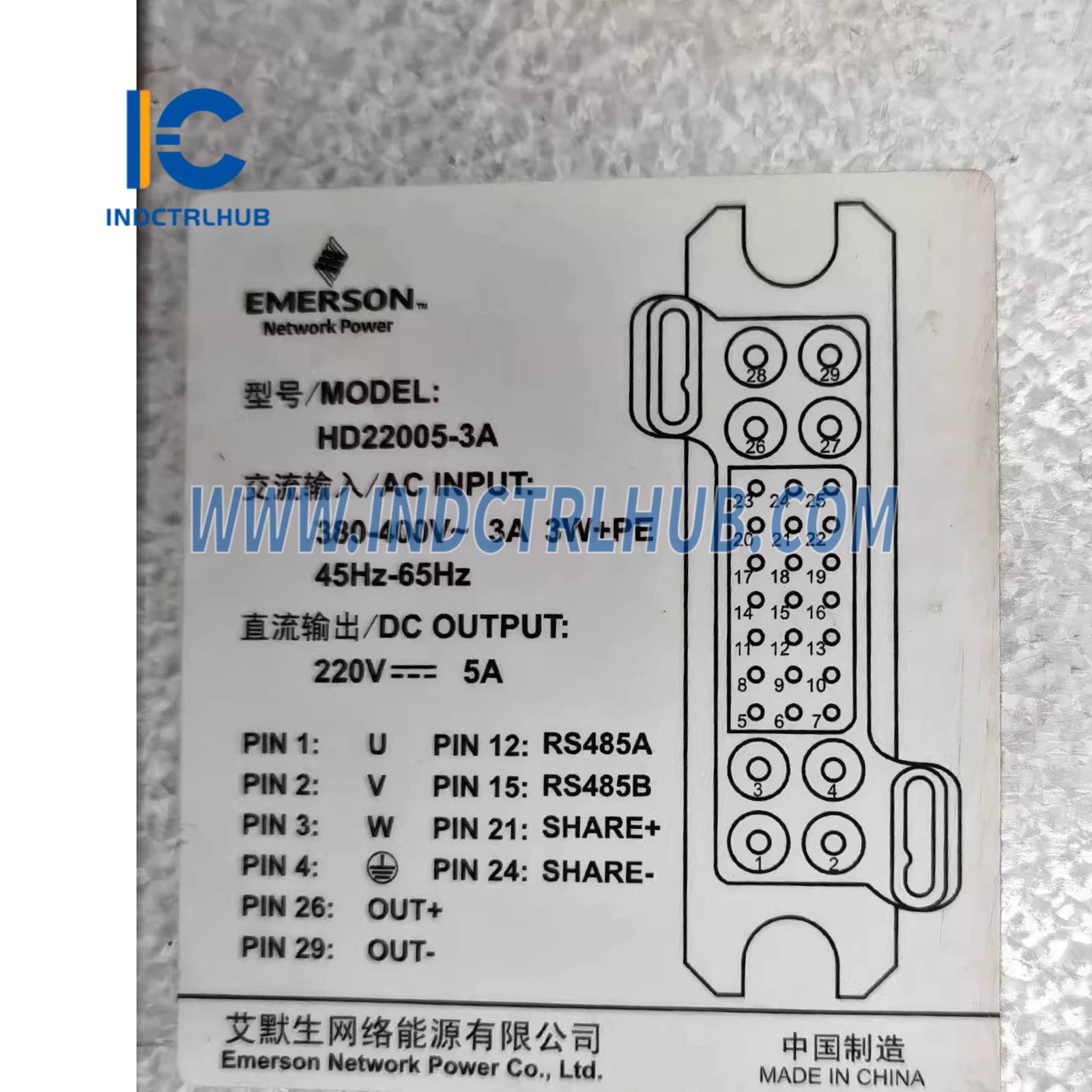

Emerson HD22005-3A Módulo Rectificador
- Fabricante: Emerson
- Model/Part Number: HD22005-3A
- Descripción: Módulo de fuente de alimentación con rectificador de conmutación de alta frecuencia, 5A, salida de 220V DC
Descripción general
- El Emerson HD22005-3A es un módulo de fuente de alimentación rectificadora conmutada de alta frecuencia diseñado para sistemas de alimentación de corriente continua en aplicaciones industriales y de telecomunicaciones. Proporciona una conversión de energía eficiente con una salida de 5A, 220V CC, adecuada para módulos de carga en paneles de CC utilizados en distribución de energía, telecomunicaciones y entornos de control industrial. El módulo aprovecha la electrónica de potencia avanzada para lograr alta eficiencia y fiabilidad.
Especificaciones Técnicas
| Especificación | Detalles |
|---|---|
| Modelo | HD22005-3A |
| Tipo | Módulo de fuente de alimentación con rectificador de conmutación de alta frecuencia |
| Entrada de CA | 323-475 VAC, sistema trifásico de 3 hilos, 45-65 Hz |
| Salida de CC | 176-320 VDC, corriente nominal de 5A |
| Factor de potencia | >0.94 (con PFC pasivo trifásico) |
| Eficiencia | >91% (usando tecnología de conmutación suave) |
| Mostrar | LED, de 3 dígitos (voltaje: ±0,3 V, corriente: ±0,2 A) |
| Indicadores | RUN (verde), ALM (amarillo), Fault (rojo) |
| Comunicación | Puerto RS485 para monitoreo y control |
| Enfriamiento | Refrigeración natural (<30% de carga), refrigeración por aire (>30% de carga, controlada por temperatura) |
| Dimensiones | 413 mm (L) x 110 mm (W) x 257 mm (H) |
| Peso | Aproximadamente 7 kg |
| Temperatura de operación | -25°C a +55°C |
| Temperatura de almacenamiento | -40°C a +70°C |
| Humedad relativa | 5% a 95%, sin condensación |
| Ruido acústico | <55 dB |
| Certificaciones | CE, RoHS, FCC |
Información adicional
- Funcionalidad: El HD22005-3A cuenta con un circuito PFC pasivo trifásico para la rectificación y filtrado de entrada, asegurando un factor de potencia >0.94 y cumplimiento con las normas EMI/EMC (GB/T 17794.2.2-2003, DL/T781-2001). Un convertidor DC/DC con control PWM entrega una salida DC estable mediante transformación de alta frecuencia, rectificación y filtrado. El módulo incluye protección contra sobre/subtensión, protección contra sobretensión de salida, limitación de corriente por cortocircuito (40% de la salida nominal), protección contra fallo de fase (reduce a 2.5A a 260V) y protección contra sobretemperatura. Tiene una pantalla LED en el panel frontal para voltaje y corriente, con códigos de falla y un botón A/V para cambiar modos. RS485 permite monitoreo en tiempo real.
