Product Description
Detalles del producto

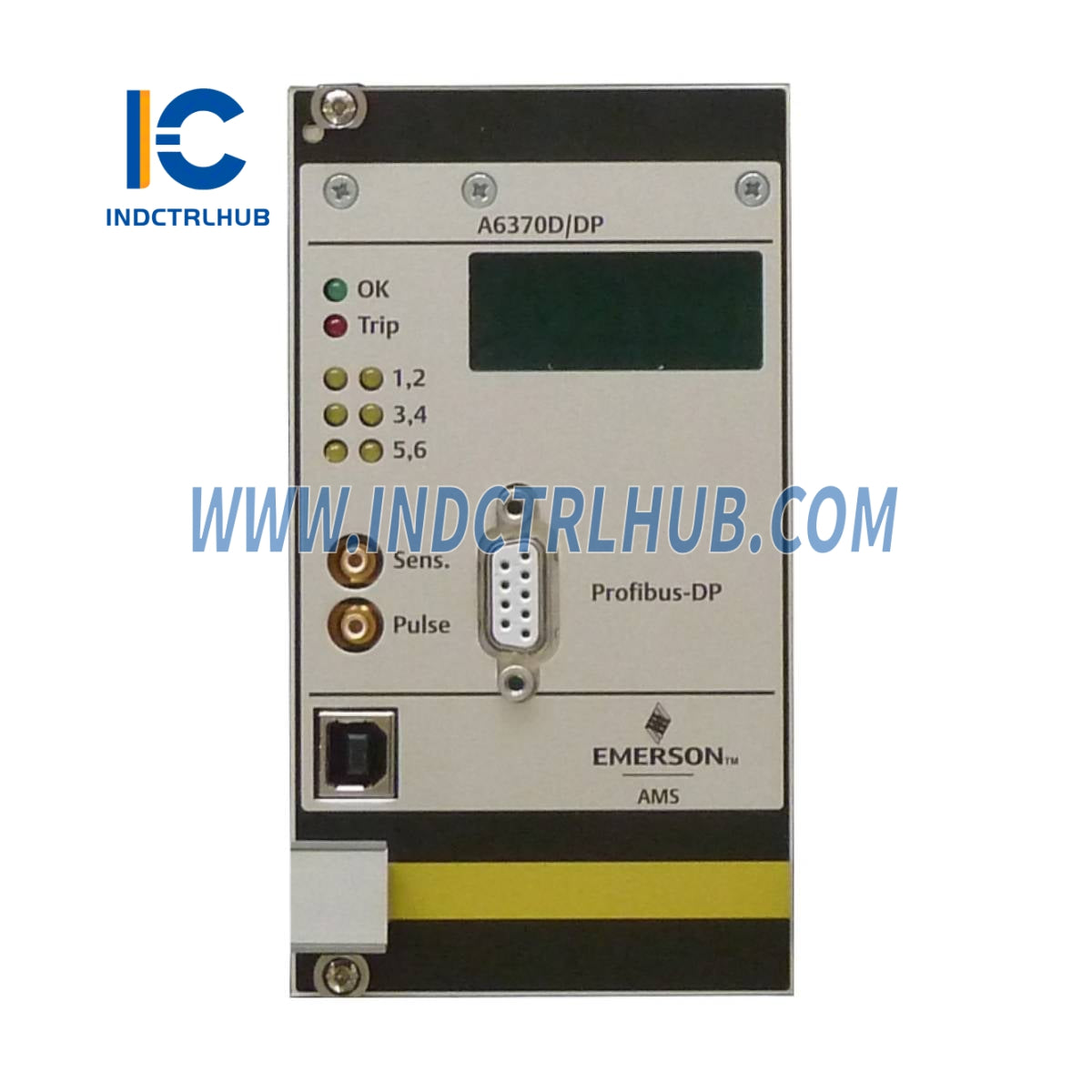

• Fabricante: Emerson
• Modelo/Número de pieza: A6370
• Descripción: Monitor de Protección contra Sobrecarga
Presupuesto
Suministro de Voltaje del Sensor
|
Atributo |
Valor |
|---|---|
|
Tensión de Suministro Nominal |
-24.5 V ±1.5V CC (A prueba de cortocircuitos, galvanicamente separado) |
|
Corriente máxima |
35 mA |
Entrada de Señal – Sensores de Corriente Eddy y Elementos Hall
|
Atributo |
Valor |
|---|---|
|
Rango de Voltaje de Señal de Entrada |
0 V a 26 V (+/-) Protegido contra polaridad inversa |
|
Rango límite |
±48 V |
|
Rango de frecuencia |
0 a 20 kHz |
|
Resistencia de entrada |
Típico 100 kΩ |
Entrada de Señal – Sensores Magnéticos (VR)
|
Atributo |
Valor |
|---|---|
|
Rango de Voltaje de Señal de Entrada |
Min. 1 Vpp, máx. 30 V RMS |
|
Rango de frecuencia |
0 a 20 kHz |
|
Resistencia de entrada |
Típico 18 kΩ |
Entrada Digital (Placa de Conexiones)
|
Atributo |
Valor |
|---|---|
|
Número de entradas |
4 (Galvanicamente separado con tierra común) |
|
Lógica de bajo nivel |
0 V a 5 V |
|
Lógica de alto nivel |
13 V a 31 V, abierto |
|
Resistencia de entrada |
Típico 6,8 kΩ |
Salida Actual (Placa de Conexiones)
|
Atributo |
Valor |
|---|---|
|
Número de salidas |
2 (Aislado eléctricamente con tierra común) |
|
Rango |
0/4 a 20 mA o 20 a 4/0 mA |
|
Exactitud |
±1% de la escala completa |
|
Carga máxima |
<500 Ω |
|
Corriente máxima de salida |
20 mA |
Especificaciones Ambientales y Generales
|
Atributo |
Valor |
|---|---|
|
Clase de protección |
IP20 (Montado en rack) / IP00 (De lo contrario) |
|
Recubrimiento conformado |
Resistencia a contaminantes en el aire (ISA-S71.04-1985, clase G3) |
|
Temperatura de operación |
-20°C a +65°C (-4°F a 149°F) |
|
Temperatura de almacenamiento |
-40°C a +70°C (-40°F a 158°F) |
|
Humedad relativa |
5 a 95% No condensante |
|
Vibración |
0.15mm (0.591in), 20 m/s², 58 a 62Hz a 150Hz (IEC 60068-2-6) |
|
Choque |
100 m/s², 6 ms (IEC 60068-2-27) |
|
Altitud de operación |
<5000 m sobre el nivel del mar |
Especificaciones del Conector
|
Atributo |
Valor |
|---|---|
|
Tipo de ranura para tarjeta |
F48 hembra (IEC 60603-2) |
|
Terminales de tornillo |
0,2 a 2,5 mm², máx. 4 mm² (Cable flexible/rígido) |
|
Conector SUB-D |
SUB-D 9 y SUB-D 25 apantallados, tornillo de bloqueo UNC 4-40 |
Dimensiones Físicas y Peso
|
Atributo |
Valor |
|---|---|
|
Dimensiones (An x Al x Pr) |
211 x 130 x 43 mm (8.31 x 5.12 x 1.70 in) |
|
Peso |
Aprox. 490g (1.080 lbs) (Embalaje exclusivo) |
|
Cumplimiento de normas |
IEC 60297 |
