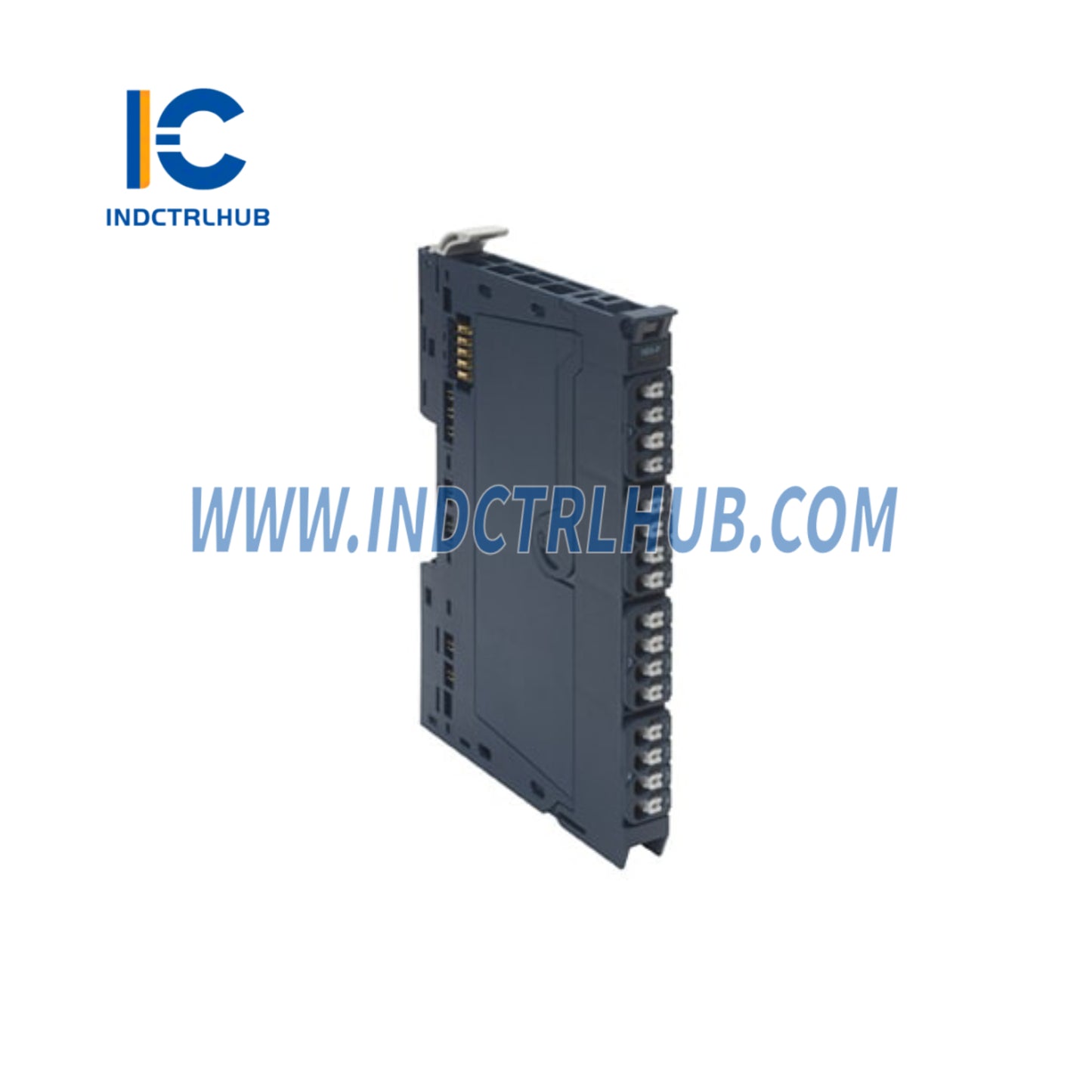

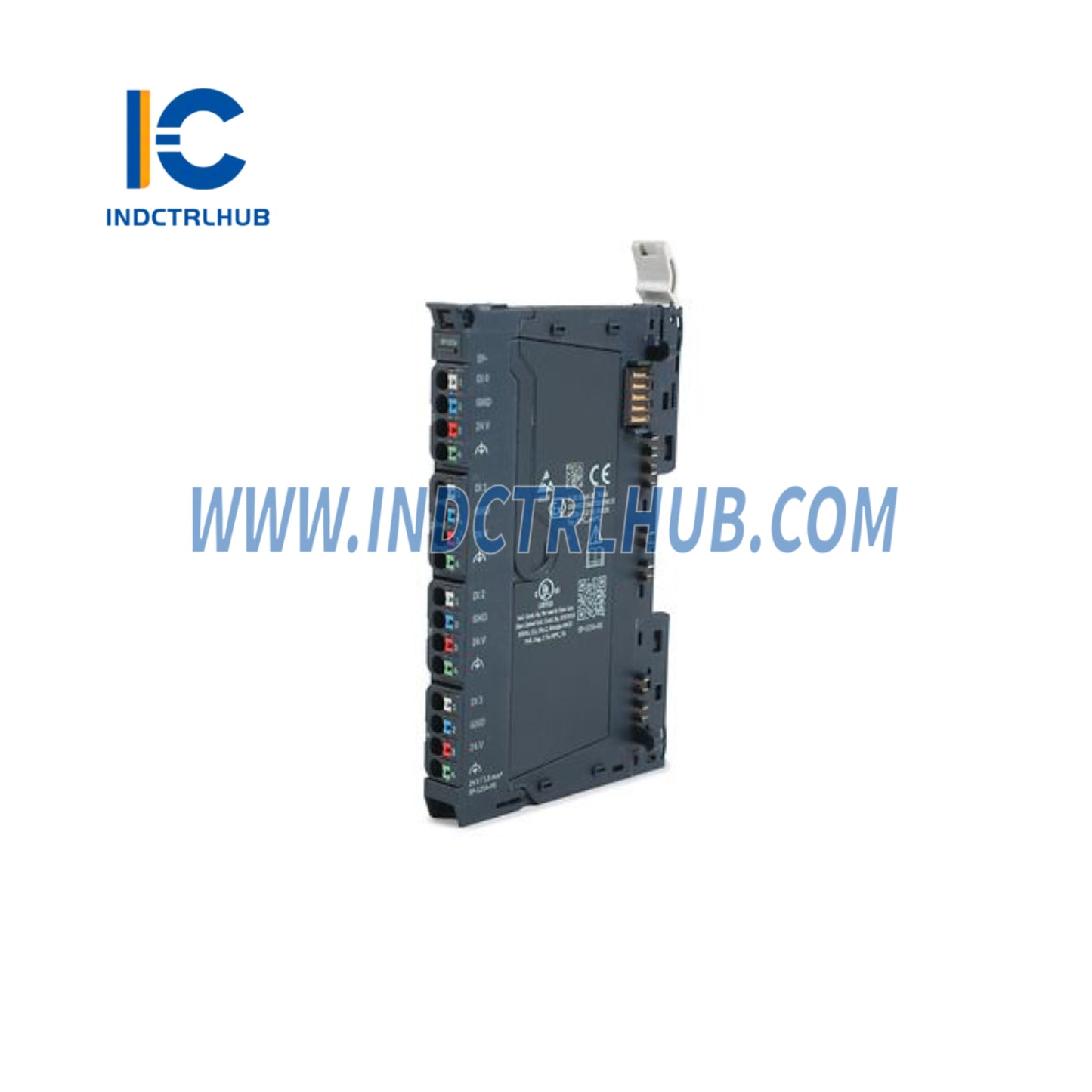

Emerson EP-3468 Entrada Analógica, 8 Canales, Corriente

Fabricante

Emerson

Modelo/Número de pieza

EP-3468

Descripción

Entrada analógica, 8 canales, corriente, 16 bits, 2, 3 o 4 hilos, diagnóstico de canal

Interfaz

Bus del sistema RSTi-EP

Tasa de transferencia del bus del sistema

48 Mbps

Aislamiento potencial

Voltaje de prueba: máx. 28.8V dentro de un canal, 500V DC campo/sistema

Nivel de Severidad de la Contaminación

2

Categoría de sobretensión

II

Voltaje de modo común

Contra 0V: ±50V, Canal a Canal: ±3V

Número de entradas

8

Valores de entrada

Corriente (0 a 20 mA, 4 a 20 mA)

Valores umbral

Subrango (4–20 mA: 3.6 mA), Sobrerango (0–20 mA: 21.67 mA, 4–20 mA: 21.67 mA)

Resolución

16 bits

Supresión de Frecuencia

Opciones: desactivado / 50 Hz / 60 Hz / Promedio sobre 16 valores (Predeterminado: desactivado)

Exactitud

0.1% máx. a 25°C (77°F)

Coeficiente de temperatura

50 ppm/K máx.

Suministro de sensores

Máx. 125 mA por canal; los canales 0–3 y 4–7 están fusionados juntos

Conexión del sensor

2 hilos, 3 hilos, o 3 hilos + Tierra Funcional (FE)

Tiempo de conversión

1 ms

Resistencia interna

Aprox. 45 Ω

Protección contra polaridad inversa

Sí

A prueba de cortocircuitos

Sí

Tiempo de respuesta de protección

< 0.1 s con cortocircuito a +24V

Tiempo de reinicio

Dependiente de la temperatura (<30 s a 20°C)

Diagnóstico del módulo

Sí

Diagnóstico Individual de Canal

Sí

Voltaje de suministro

20.4V – 28.8V a través del bus del sistema

Consumo Actual (Ruta del Sistema)

8 mA

Consumo Actual (Ruta de Entrada)

20 mA + carga

Temperatura de operación

-20°C a +60°C (-4°F a +140°F)

Temperatura de almacenamiento

-40°C a +85°C (-40°F a +185°F)

Humedad del aire

5% a 95%, sin condensación (IEC 61131-2)

Ancho

11,5 mm (0,45 pulgadas)

Profundidad

76 mm (2,99 pulgadas)

Altura

120 mm (4,72 pulgadas)

Peso

90 gramos (3,17 onzas)
