Product Description
Descripción del modelo

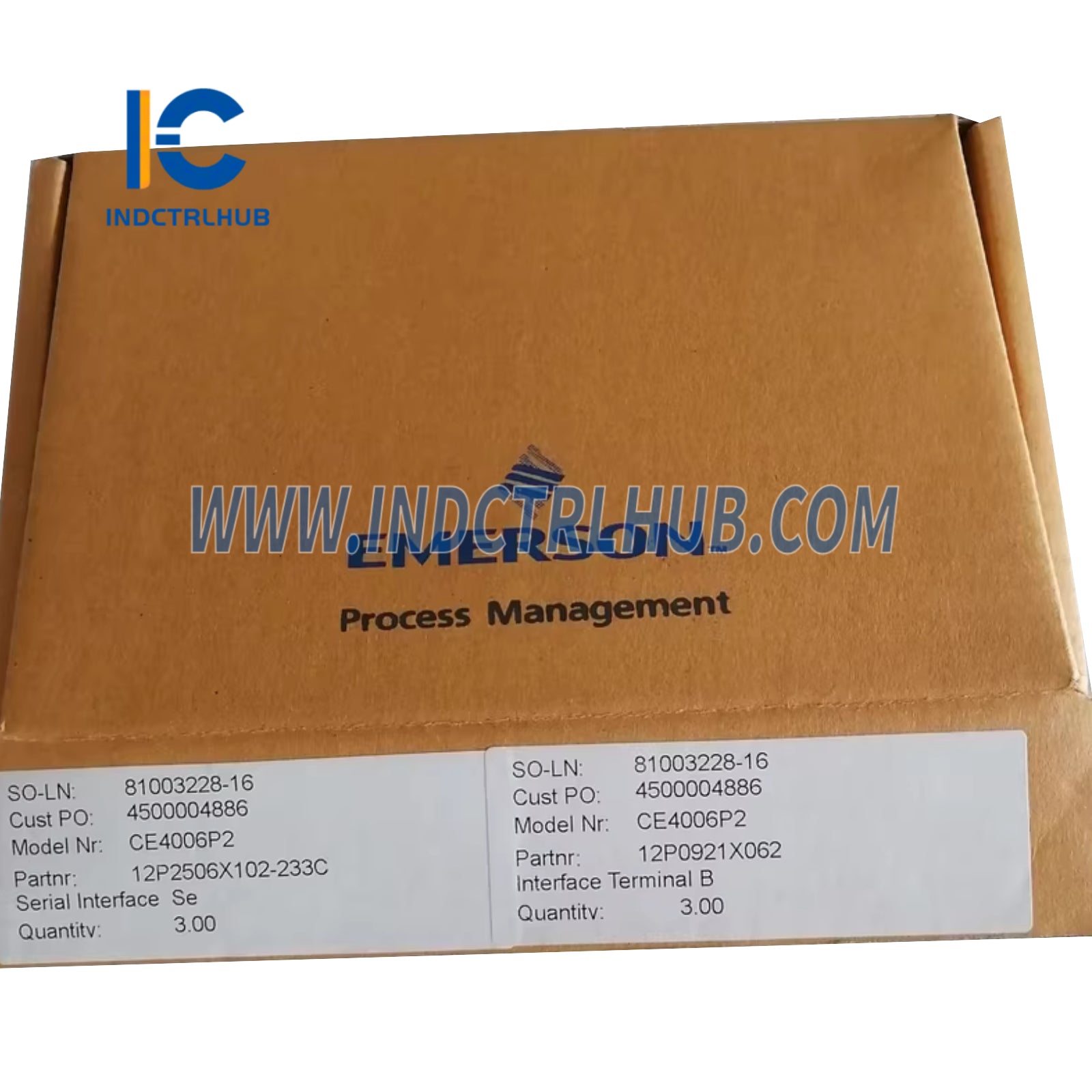

- Modelo: CE4006P2

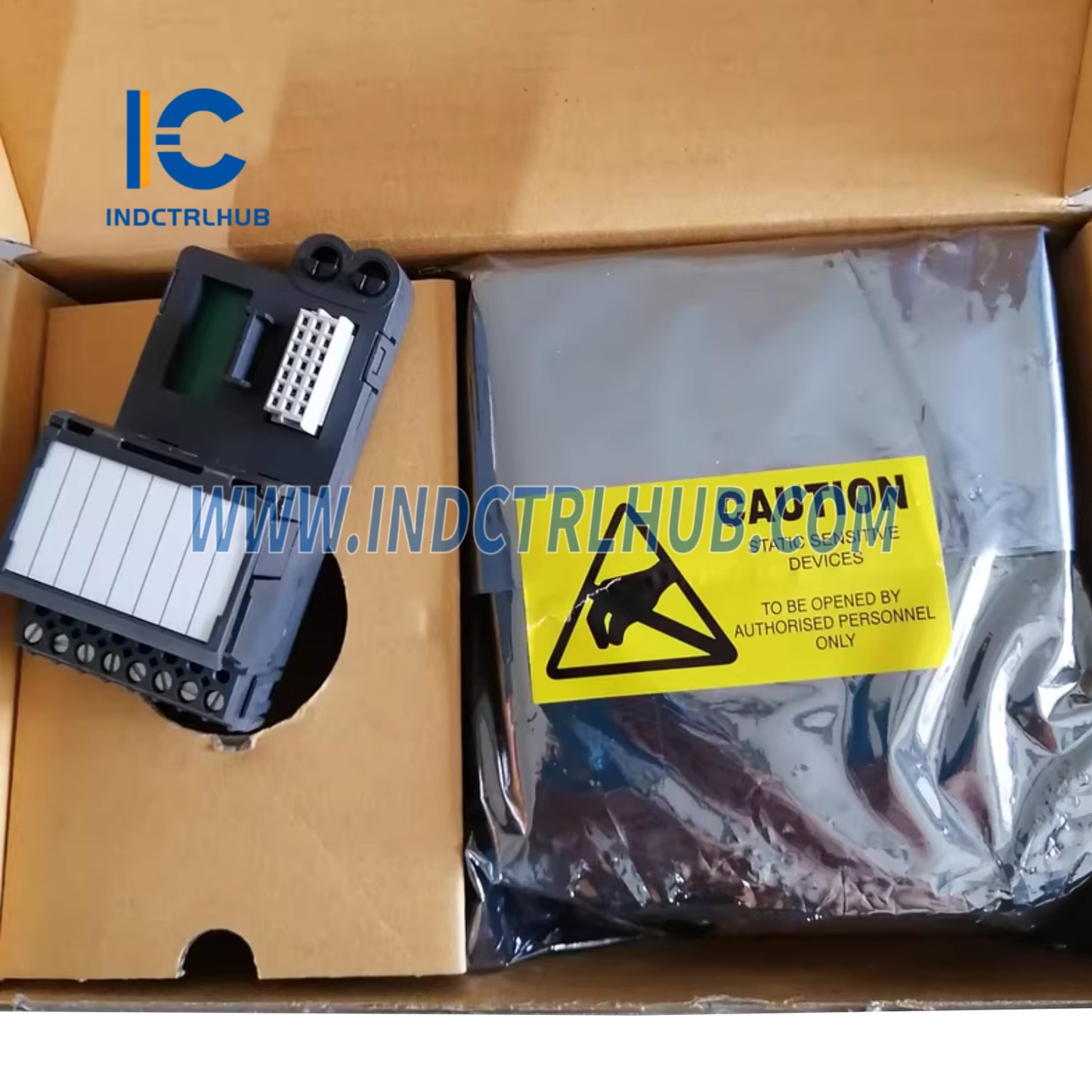

- Descripción: Tarjeta de interfaz serie M-series, 2 puertos (incluye 1 tarjeta de interfaz y un bloque terminal simple)
- Propósito: Proporciona una conexión entre el sistema DeltaV y dispositivos que soportan protocolos seriales (por ejemplo, Modbus, Data Highway Plus de Allen Bradley)
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Número de puertos seriales | 2 |
| Número de conjuntos de datos | 32 (16 per port) |
| Tipos de puerto | RS232, RS422/485 semidúplex, RS422/485 dúplex completo |
| Aislamiento | Cada puerto está aislado del sistema y de los demás; debe estar conectado a tierra externamente |
Especificaciones de Comunicación
| Parámetro | Especificación |
|---|---|
| Tasa de Baud | 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Paridad | Par, Impar, Ninguno |
| Bits de datos | 7 u 8 |
| Bits de parada | 1 o 2 |
| Recuento de reintentos | 0-255 |
| Tiempo de espera del mensaje | 100-25,500 mseg (incrementos de 100 mseg) |
| Retardo de transmisión | 0-25,500 mseg (incrementos de 100 mseg) |
| Enviar salidas al iniciar | Configurable en DeltaV Explorer para habilitar/deshabilitar el envío de salidas en la inicialización |
Especificaciones Ambientales
| Parámetro | Especificación |
|---|---|
| Temperatura de operación | -40 a 70°C (-40 a 158°F) |
| Temperatura de almacenamiento | -40 a 85°C (-40 a 185°F) |
| Humedad relativa | 5 a 95%, sin condensación |
| Contaminantes en el aire | ISA-S71.04-1985 Contaminantes en el aire Clase G3 |
| Área/Ubicación Peligrosa | ATEX EEx nA IIC T4; Clase 1, Div 2, Grupos A, B, C, D, T4 |
| Clasificación de protección | IP20 |
| Choque | Onda senoidal de 10 g ½ durante 11 ms |
| Vibración | 3 mm pico a pico de 5 a 13 Hz; 0,5 g de 13 a 150 Hz |
