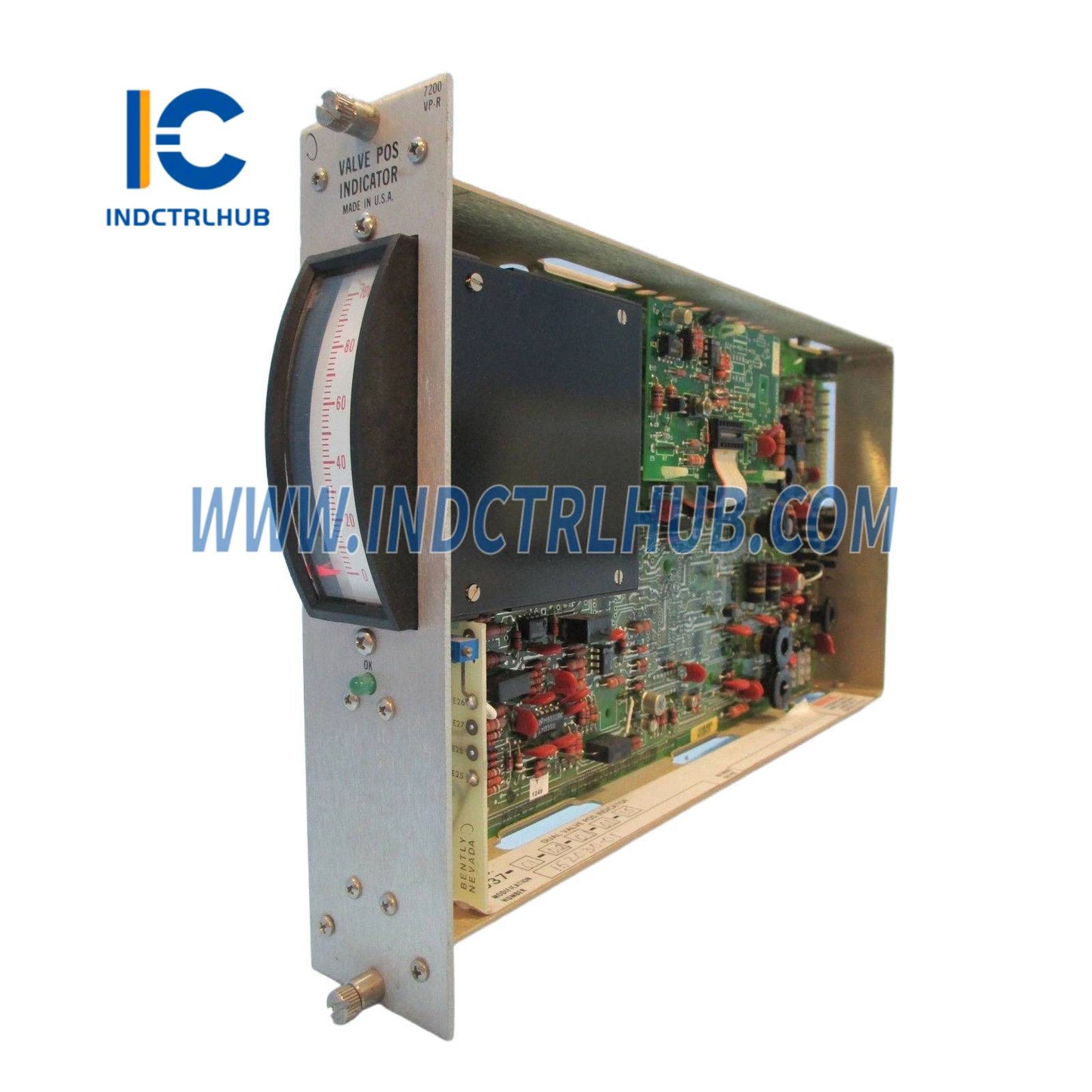

Módulo posicionador de válvula Bently Nevada 72937-01-02-01-01-15

Módulo Indicador de Posición de Válvula Bently Nevada 72937

Módulo de monitoreo e indicación de posición de válvula de precisión de la plataforma de control industrial de Bently Nevada. El 72937-01-02-01-01-15 proporciona retroalimentación en tiempo real de la posición de la válvula, indicación de recorrido y capacidades de diagnóstico para aplicaciones críticas de válvulas de control en sistemas de automatización de procesos.

📊 Configuración del Módulo

Modelo Completo: 72937-01-02-01-01-15
Tipo de Módulo: Indicador y monitor de posicionador de válvula
Serie de Producto: Sistema de Control Serie 72000
Código de Configuración: 01-02-01-01-15
Tipo de Entrada: Sensores de posición 4-20mA, LVDT, potenciómetros
Rango de Posición: 0-100% del recorrido de la válvula (configurable)
Precisión: ±0.5% de escala completa
Tiempo de Respuesta: <50ms tasa de actualización de señal
Salidas de Alarma: Contactos de relé para límites de posición
Salidas Analógicas: 4-20mA proporcional a la posición de la válvula
Display: LCD en panel frontal con gráfico de barras de posición
Comunicación: Modbus RTU/TCP, protocolo HART
Fuente de Alimentación: 24 VDC o 100-240 VAC universal
Temperatura de Operación: -20°C a +65°C
Montaje: Montaje en panel o riel DIN
Certificaciones: CE, UL, CSA, capaz SIL 2

🎯 Esenciales para el Monitoreo de Posición de Válvulas

El desempeño de la válvula de control impacta directamente la calidad, seguridad y eficiencia del proceso. El indicador de posición de válvula 72937 proporciona vigilancia continua de la posición del vástago de la válvula, detectando movimientos parciales, atascos, respuesta lenta y otros problemas que comprometen el control del proceso y la protección del equipo.

El módulo convierte las señales de los sensores de posición —ya sean 4-20mA de posicionadores inteligentes, salidas LVDT de actuadores lineales o retroalimentación potenciómetrica de actuadores rotativos— en indicaciones de posición estandarizadas con puntos de alarma configurables. Esta capacidad de entrada universal permite que el módulo se integre con diversos tipos de válvulas y actuadores en instalaciones multi-proveedor.

🏭 Aplicaciones Críticas de Control

Válvulas de Cierre de Emergencia: Monitoree la posición de la válvula ESD para verificar el cierre completo durante escenarios de emergencia. El 72937 proporciona verificación independiente de posición separada del posicionador de válvula, permitiendo que los sistemas instrumentados de seguridad confirmen el cierre de la válvula antes de declarar el estado seguro. Configure las salidas de alarma para activarse cuando las válvulas no alcancen la posición completamente cerrada dentro de los límites de tiempo especificados.

Válvulas de Control de Proceso: Controle la posición de la válvula en tiempo real, comparando la posición ordenada desde sistemas DCS con la posición real del vástago. Detecte atascos, histéresis y zonas muertas que degradan el desempeño del lazo de control. La retroalimentación de posición permite estrategias avanzadas como control de posición de válvula (VPC) y control de rango dividido.

Monitoreo de Válvulas de Aislamiento: Verifique la posición de válvulas de aislamiento en procesos por lotes, operaciones de tuberías y aplicaciones en tanques. La indicación de posición del módulo confirma que las válvulas están completamente abiertas o cerradas, previniendo condiciones de apertura parcial que causan alteraciones en el proceso, contaminación del producto o riesgos de seguridad.

Válvulas de Control de Turbinas: Monitoree la posición de la válvula de estrangulamiento y la válvula gobernadora de turbinas de vapor en generación de energía y aplicaciones de accionamiento mecánico. La retroalimentación de posición se integra con sistemas de control de turbinas, permitiendo control preciso de carga y protección contra sobrevelocidad. Detecte atascos o respuesta lenta que podrían causar paros de turbina o eventos de rechazo de carga.

⚙️ Funciones Avanzadas de Monitoreo

✓ Entradas Universales: Compatible con sensores 4-20mA, LVDT, potenciómetricos
✓ Gráfico de Barras de Posición: Indicación visual del porcentaje de recorrido de la válvula
✓ Alarmas Configurables: Límites altos/bajos de posición con retardos temporales
✓ Pruebas de Carrera Parcial: Soporta PST para verificación de válvulas ESD
✓ Registro de Tendencias: Datos históricos de posición para diagnóstico
✓ Comunicación HART: Superposición digital sobre señales 4-20mA

💼 Arquitectura de Integración de Sistemas

El módulo 72937 se integra perfectamente con sistemas DCS, sistemas instrumentados de seguridad (SIS) y plataformas de gestión de activos. La salida 4-20mA se conecta directamente a entradas analógicas DCS para tendencias continuas de posición, mientras que las salidas de relé se interfazan con lógicos SIS para aplicaciones críticas de seguridad.

Los protocolos de comunicación Modbus y HART permiten la integración con software de diagnóstico de válvulas y sistemas de mantenimiento predictivo. El módulo transmite datos de posición, estado de alarmas y parámetros de diagnóstico a plataformas CMMS, habilitando estrategias de mantenimiento basadas en condición que optimizan los intervalos de servicio de válvulas.

🔧 Configuración y Calibración

Los controles en el panel frontal proporcionan acceso intuitivo a parámetros de configuración. Configure tipo de entrada, rango de posición, puntos de alarma y escalado de salida mediante interfaces de menú sin necesidad de software externo. El módulo soporta calibración en campo usando métodos de dos puntos o multipunto para ajustar características del sensor.

La pantalla LCD muestra valores de posición en tiempo real en unidades de ingeniería (porcentaje, grados, milímetros) con precisión decimal configurable. Indicadores LED proporcionan estado rápido de alimentación, comunicación y condiciones de alarma, facilitando evaluaciones rápidas durante rondas en planta.

📊 Capacidades de Diagnóstico

El módulo monitorea continuamente la calidad de la señal, detectando fallas de sensores, problemas de cableado y condiciones fuera de rango. Las alarmas de diagnóstico alertan a los operadores sobre problemas de instrumentación antes de que afecten el control del proceso o el desempeño del sistema de seguridad. El protocolo HART ofrece acceso a datos diagnósticos detallados incluyendo temperatura del sensor, intensidad de señal y estado de calibración.

La capacidad de prueba de carrera parcial (PST) permite la verificación periódica de la operación de válvulas ESD sin cierre completo. El módulo monitorea la respuesta de la válvula durante secuencias PST, detectando desempeño degradado que requiere intervención de mantenimiento antes de que la válvula sea necesaria para un cierre de emergencia.

📦 Paquete Completo del Módulo

Un módulo indicador de posicionador de válvula Bently Nevada 72937-01-02-01-01-15, hardware de montaje (panel o riel DIN), cable de alimentación, conjuntos de bloques terminales, guía de configuración, procedimientos de calibración y documentación técnica que soporta la verificación SIL 2.

Condición del Producto: Nuevo, sellado de fábrica con garantía completa del fabricante, soporte técnico global y acceso a los recursos de ingeniería de aplicaciones de Bently Nevada.
