Resumen del Producto
| Campo | Detalles |
|---|---|
| Fabricante | Bently Nevada (Baker Hughes) |

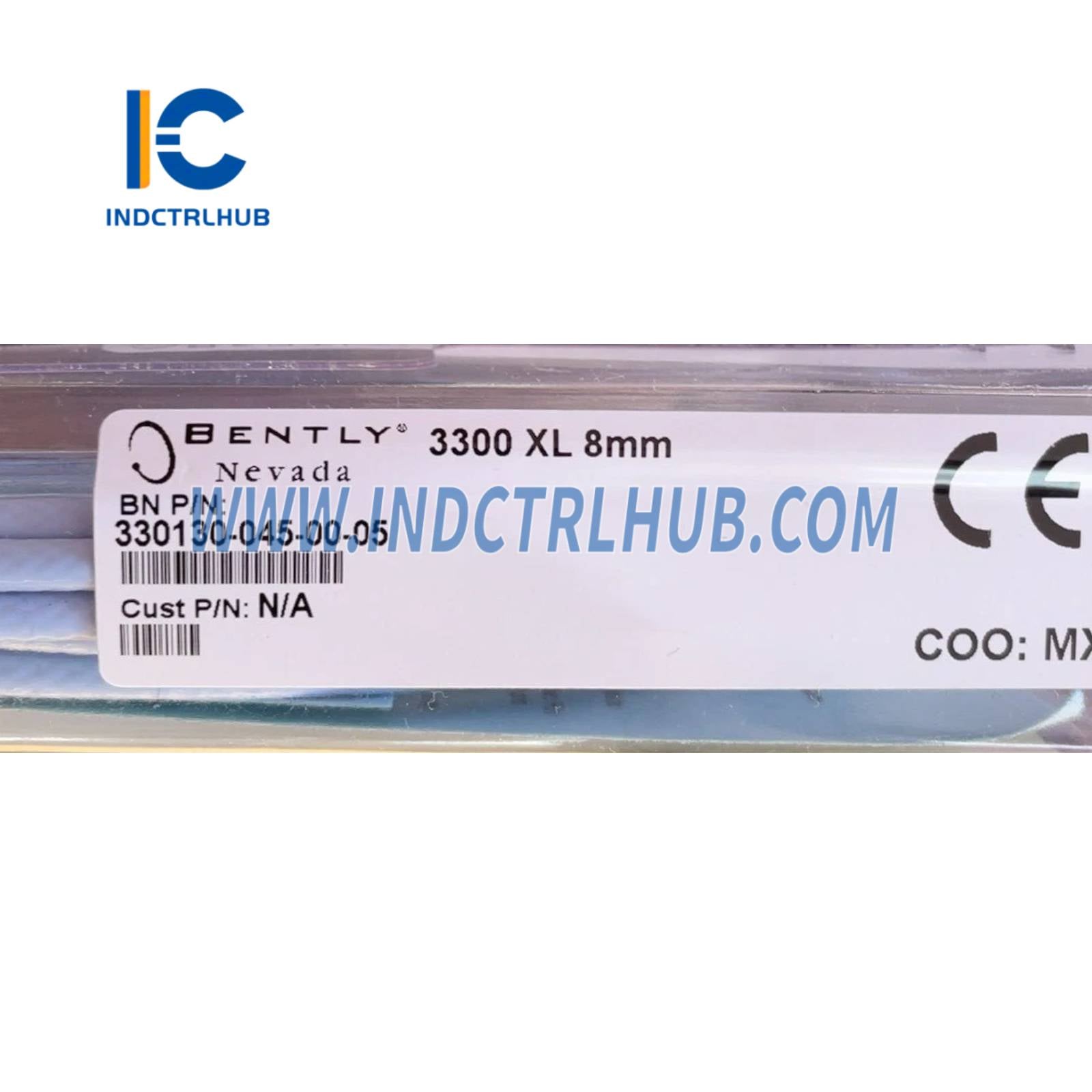

| Número de parte | 330130-045-00-05 |

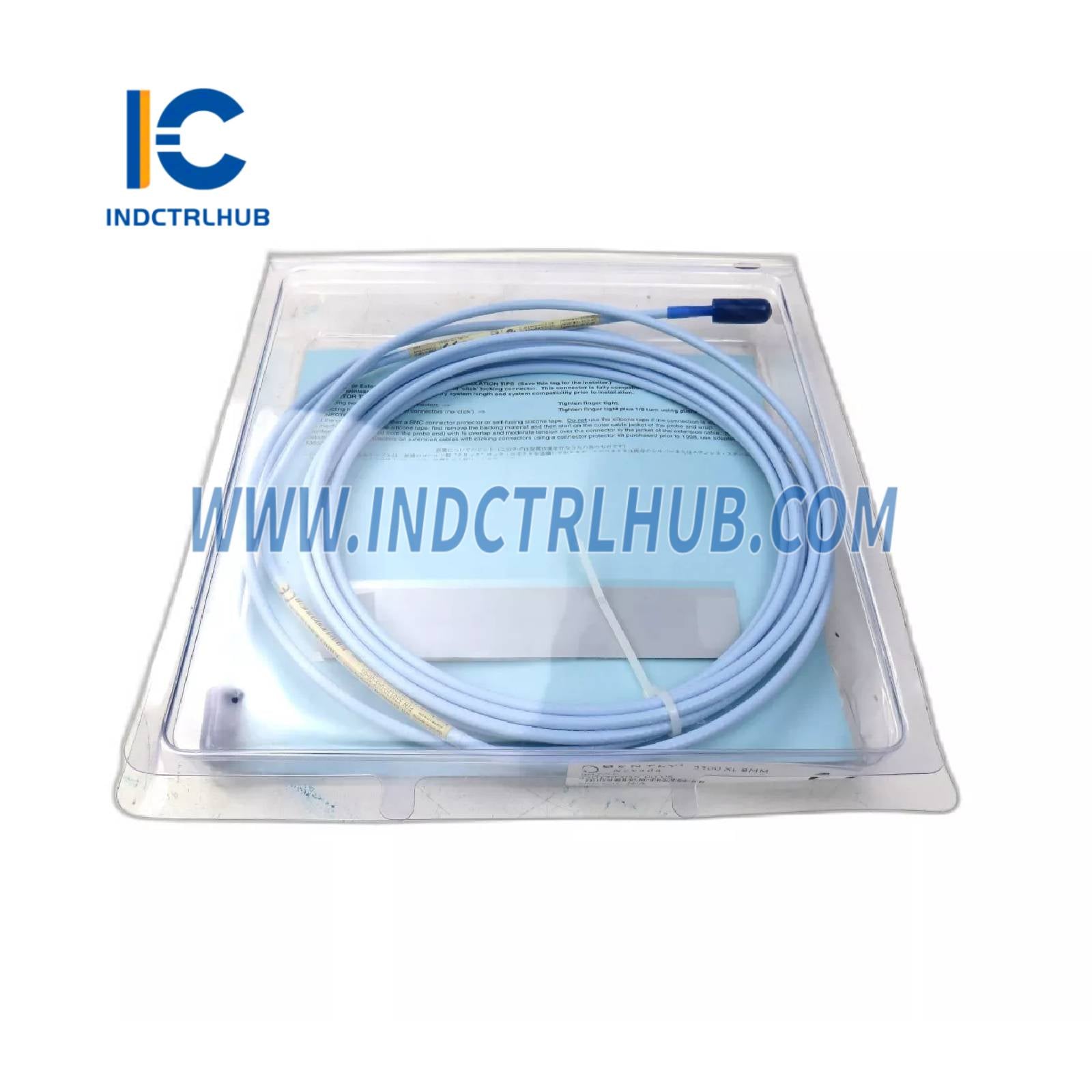

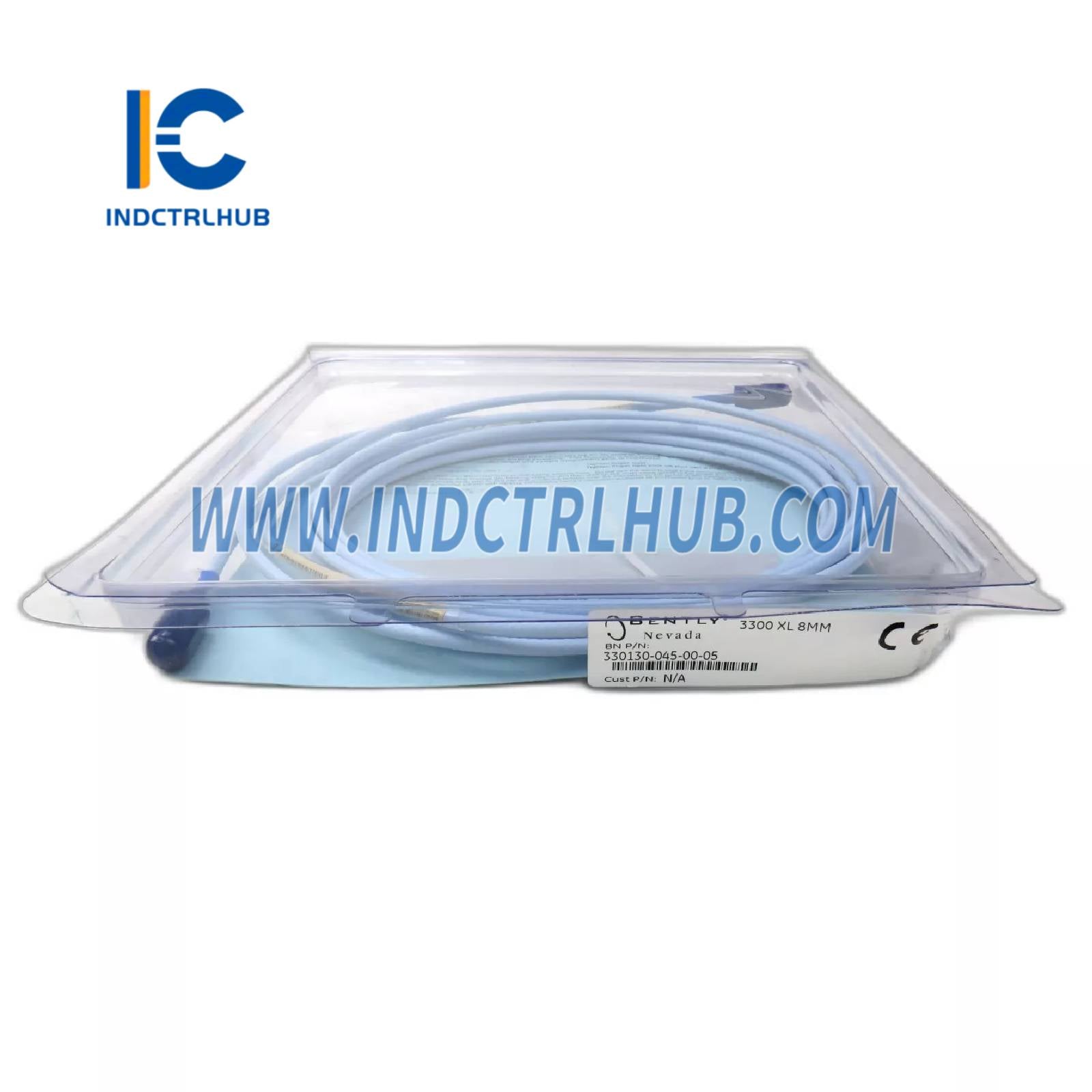

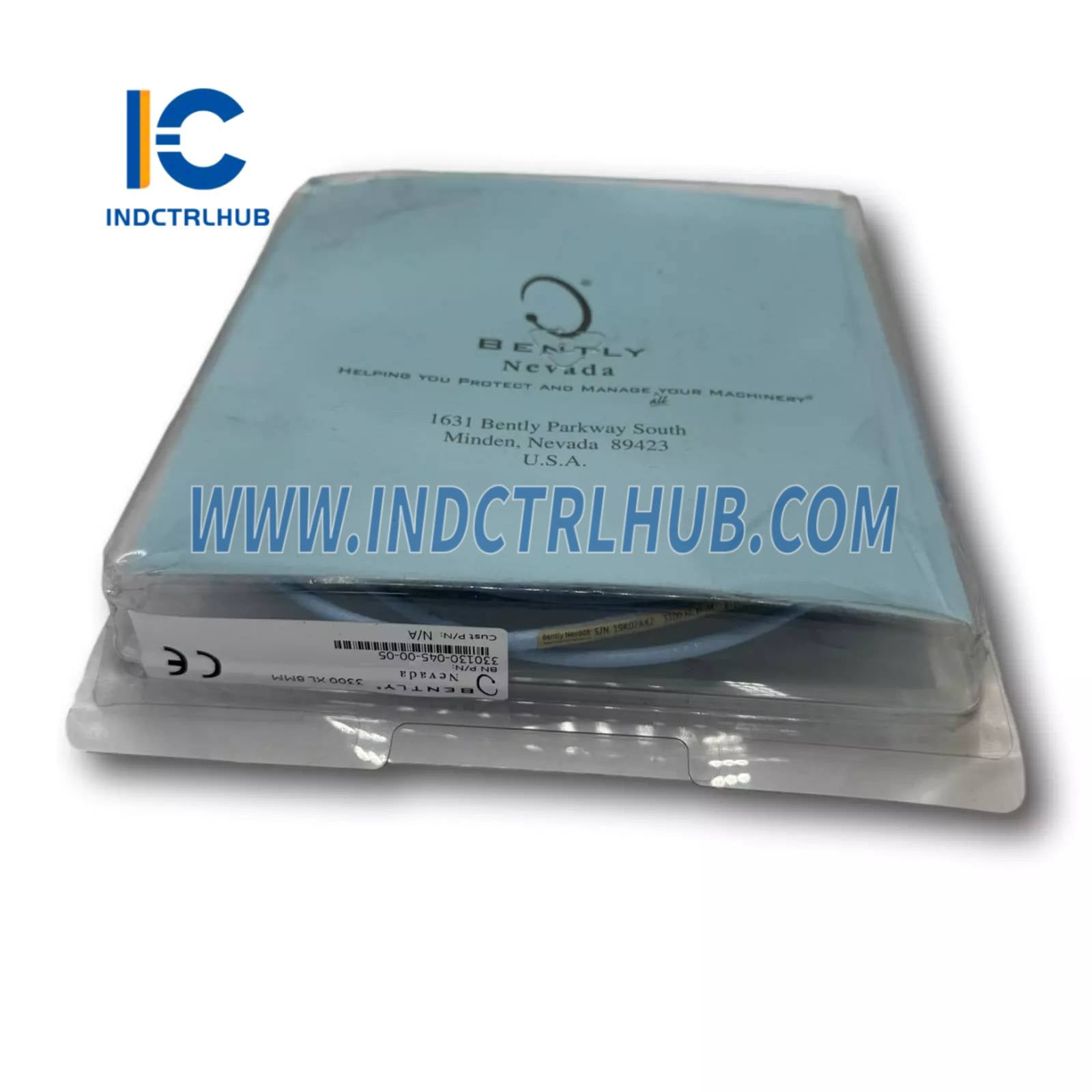

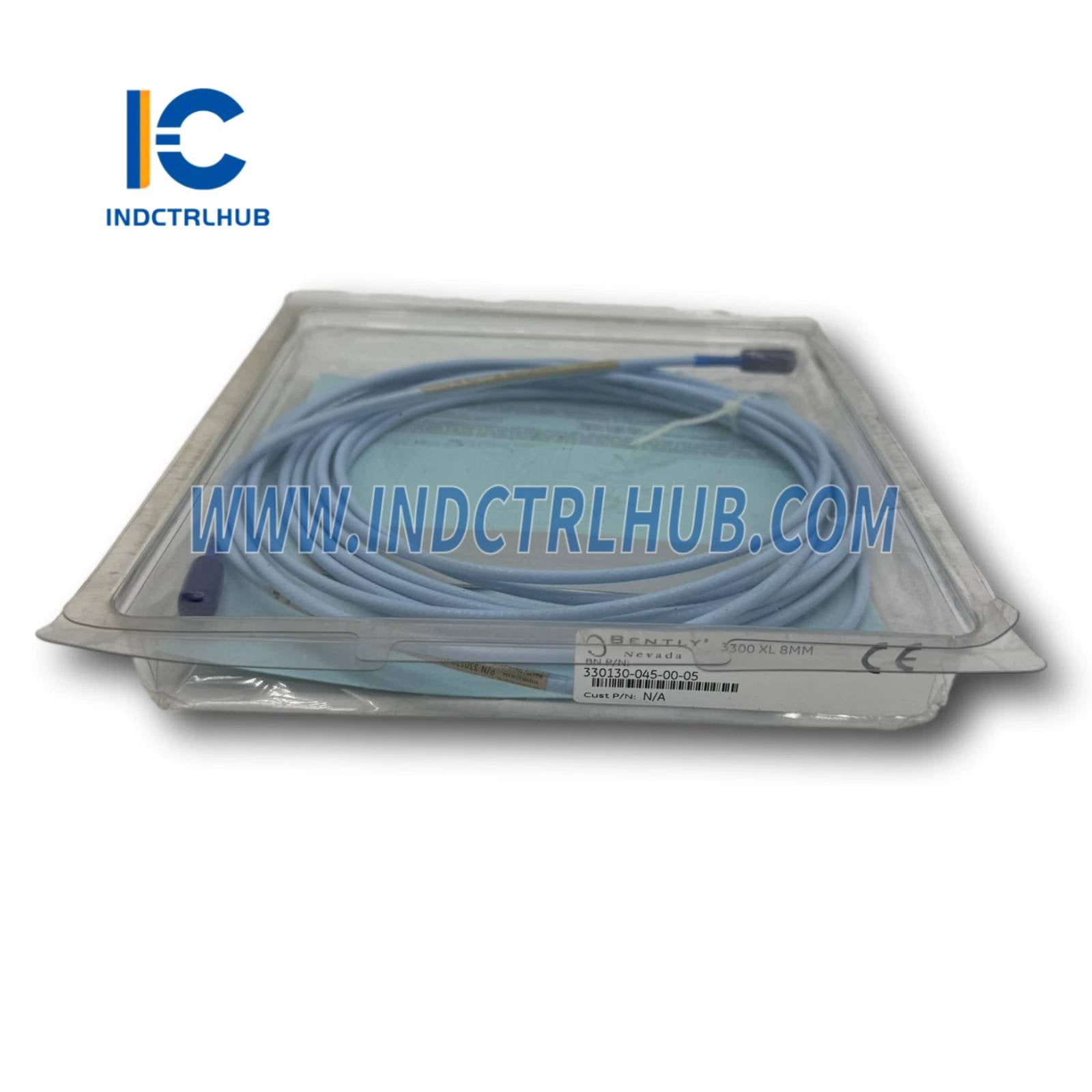

| Tipo de Producto | Cable de extensión estándar 3300 XL |
| Función | Conecta la sonda 3300 XL 8 mm al sensor proximitor 3300 XL |
| Compatibilidad del sistema | Sistema de transductor de proximidad 3300 XL 8 mm; compatible hacia atrás con componentes de 5 mm y 8 mm de la serie 3300 no XL |
| Documento asociado | 141194 Rev. AL (Hoja de datos del sistema de transductor de proximidad 3300 XL 8 mm) |
Especificaciones Funcionales
| Característica | Especificación |
|---|---|
| Longitud del cable | 4.5 metros (14.8 pies) |
| Tipo de cable | Cable FluidLoc con protector de conector |
| Tipo de conector | Conectores coaxiales ClickLoc miniatura, resistentes a la corrosión, chapados en oro |
| Mecanismo del conector | Par de apriete manual con mecanismo de bloqueo para evitar aflojamiento |
| Protectores de conector | Incluido (opción 12); material de fluorosilicona para protección ambiental |
| Característica FluidLoc | Previene que el aceite y otros líquidos se filtren a través del interior del cable |
| Coincidencia de longitud del sistema | La longitud de la sonda más la longitud del cable de extensión debe ser igual a la longitud total del sensor Proximitor (por ejemplo, 5.0 m o 9.0 m) |
| Intercambiabilidad | Totalmente intercambiable con otros componentes 3300 XL de 8 mm; compatible hacia atrás con componentes de 5 mm y 8 mm de la serie 3300 no XL (rendimiento limitado a especificaciones no XL si se mezclan) |
Especificaciones físicas
| Característica | Especificación |
|---|---|
| Diámetro del cable | 3.94 mm (0.155 in) máximo (cable FluidLoc) |
| Diámetro del conector | 7.24 mm (0.285 in) máximo; 12.4 mm (0.49 in) con protector de conector |
| Material del cable | Cable triaxial aislado con FEP (variante FluidLoc) |
| Material de la férula | Acero inoxidable, diámetro máximo de 10.2 mm (0.40 in) (si aplica) |
| Tolerancia de longitud | +20%, -0% |
| Resistencia a la tracción | 330 N (75 lbf) mediante diseño patentado CableLoc |
| Protector de Conectores | Fluorosilicona, instalada en el extremo hembra; dimensiones máximas 12.4 mm (0.49 in) de diámetro, 51.1 mm (2.01 in) de longitud |
Especificaciones eléctricas
| Característica | Especificación |
|---|---|
| Resistencia DC (RCORE) | 0.99 ± 0.15 Ω (conductor central a conductor central) |
| Resistencia DC (RJACKET) | 0.30 ± 0.06 Ω (conductor exterior a conductor exterior) |
| Capacitancia | 69.9 pF/m (21.3 pF/ft) típico |
| Cableado de campo | Soporta cable triada blindado de 3 conductores de 0.2 a 1.5 mm² (16 a 24 AWG); longitud máxima 305 m (1,000 pies) entre el Sensor Proximitor y el monitor |
Especificaciones Ambientales
| Parámetro | Especificación |
|---|---|
| Temperatura de funcionamiento | 0°C a +45°C (+32°F a +113°F) para rendimiento especificado; hasta +177°C (+350°F) clasificación estándar |
| Temperatura de almacenamiento | No especificado (consulte la hoja de datos para condiciones generales de almacenamiento) |
| Protección ambiental | El cable FluidLoc previene la entrada de líquidos; los protectores de conector mejoran la protección contra factores ambientales; cinta de silicona (03200006) como alternativa (no para exposición a aceite de turbina) |
Cumplimiento normativo
| Tipo de certificación | Detalles |
|---|---|
| Aprobaciones de Agencia | Aprobaciones CSA, ATEX, IECEx (opción 05) |
| Cumplimiento EMC | Cumple con las aprobaciones de la marca CE europea sin conducto blindado ni carcasas metálicas (contexto del Sensor Proximitor, aplicable al sistema) |
Información de pedido
| Campo | Detalles |
|---|---|
| Desglose del Número de Parte | 330130-045-00-05 - 045: Longitud de cable de 4.5 m - 00: Cable FluidLoc con protector de conector - 05: Aprobaciones CSA, ATEX, IECEx |
| Accesorios | - Protectores de Conectores: 40180-02 (10 pares) - Kit de Protectores de Conectores: 40113-02 - Cinta de Silicona: 03200006 - Kit de Herramientas para Engarzar Conectores: 163356 - Kit de Conectores 3300 XL: 330153-01 |
| Documentos relacionados | - 141078: Manual del Sistema de Transductor de Proximidad 3300 XL 8 mm y 3300 5 mm - 108M1756: Guía rápida de referencia de aprobaciones |
