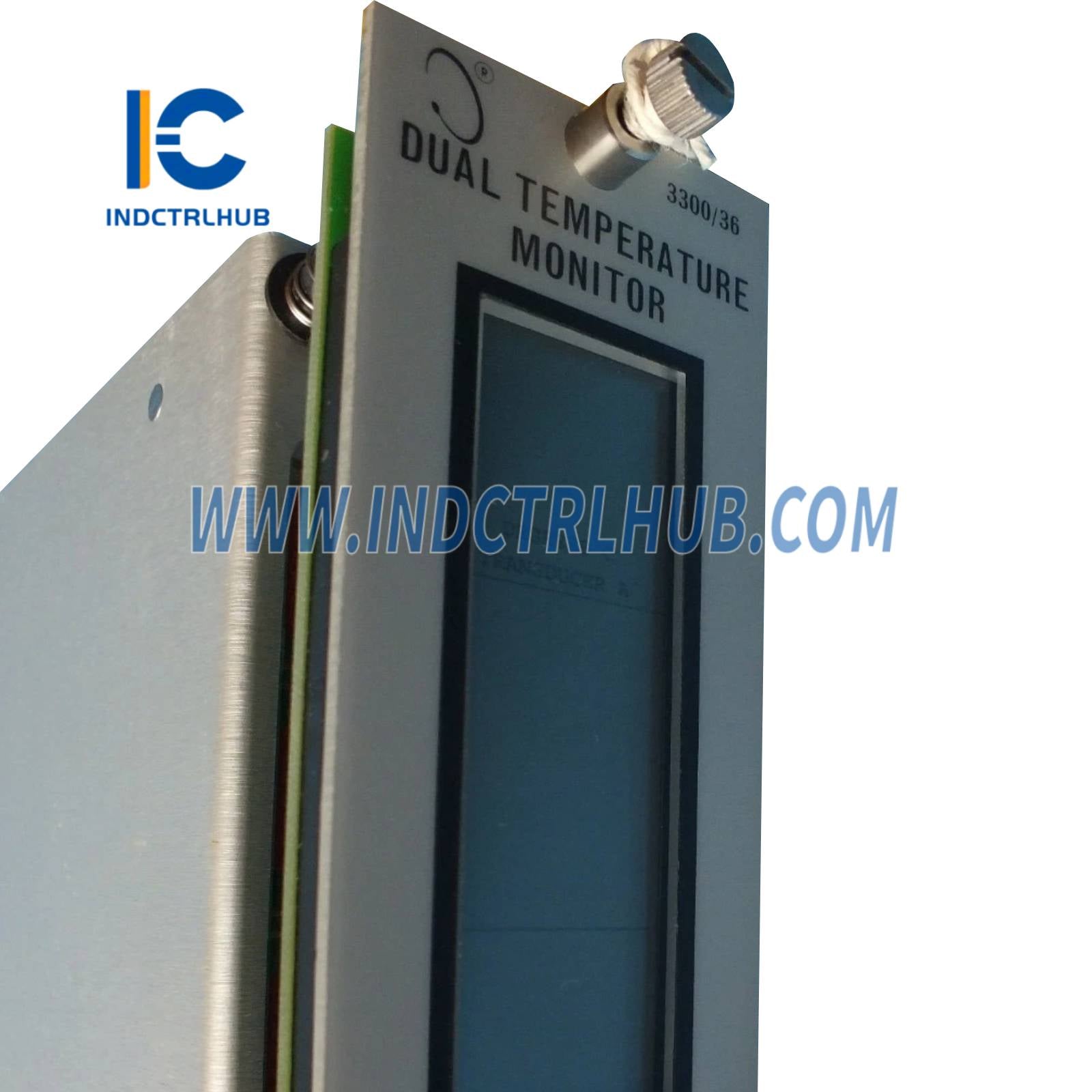

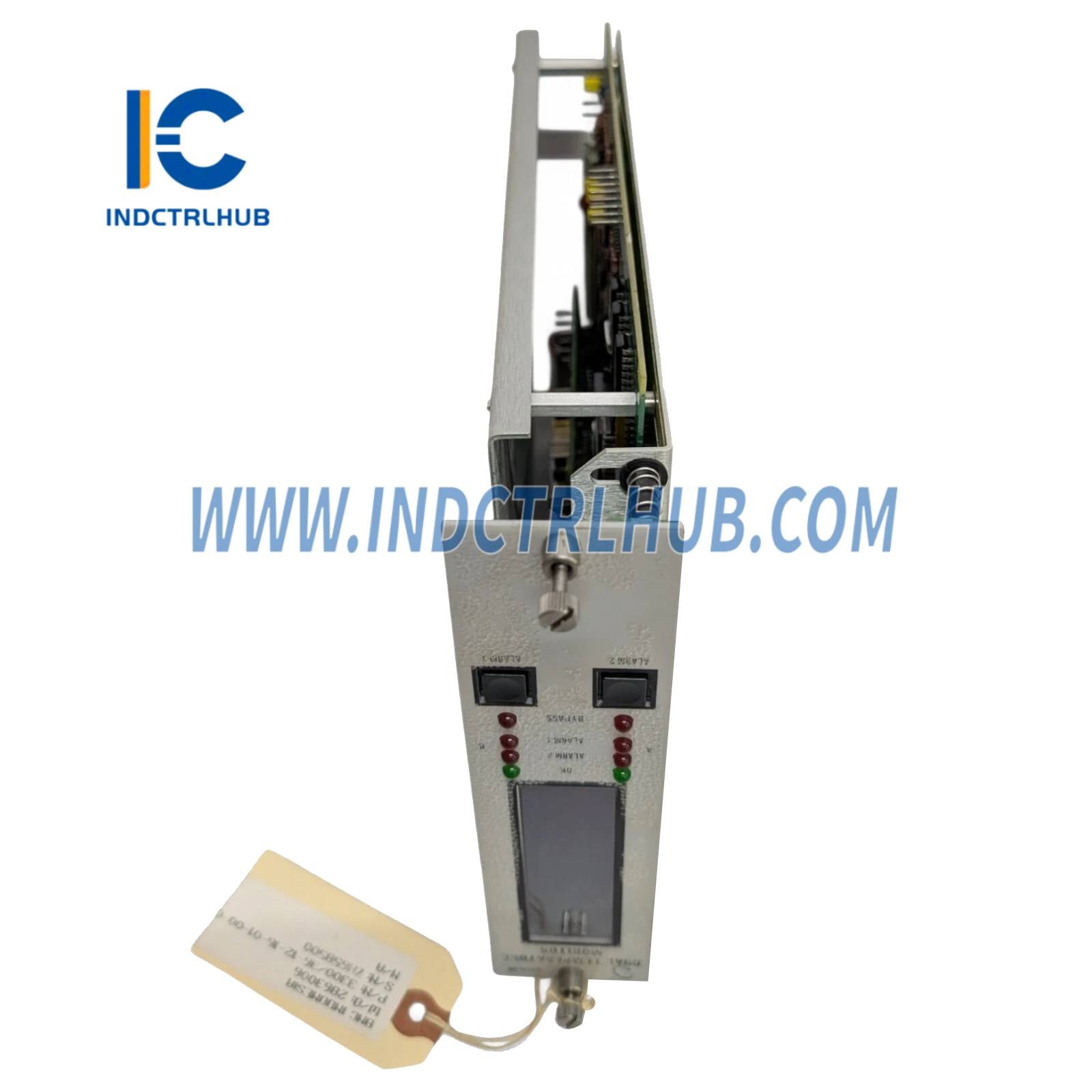

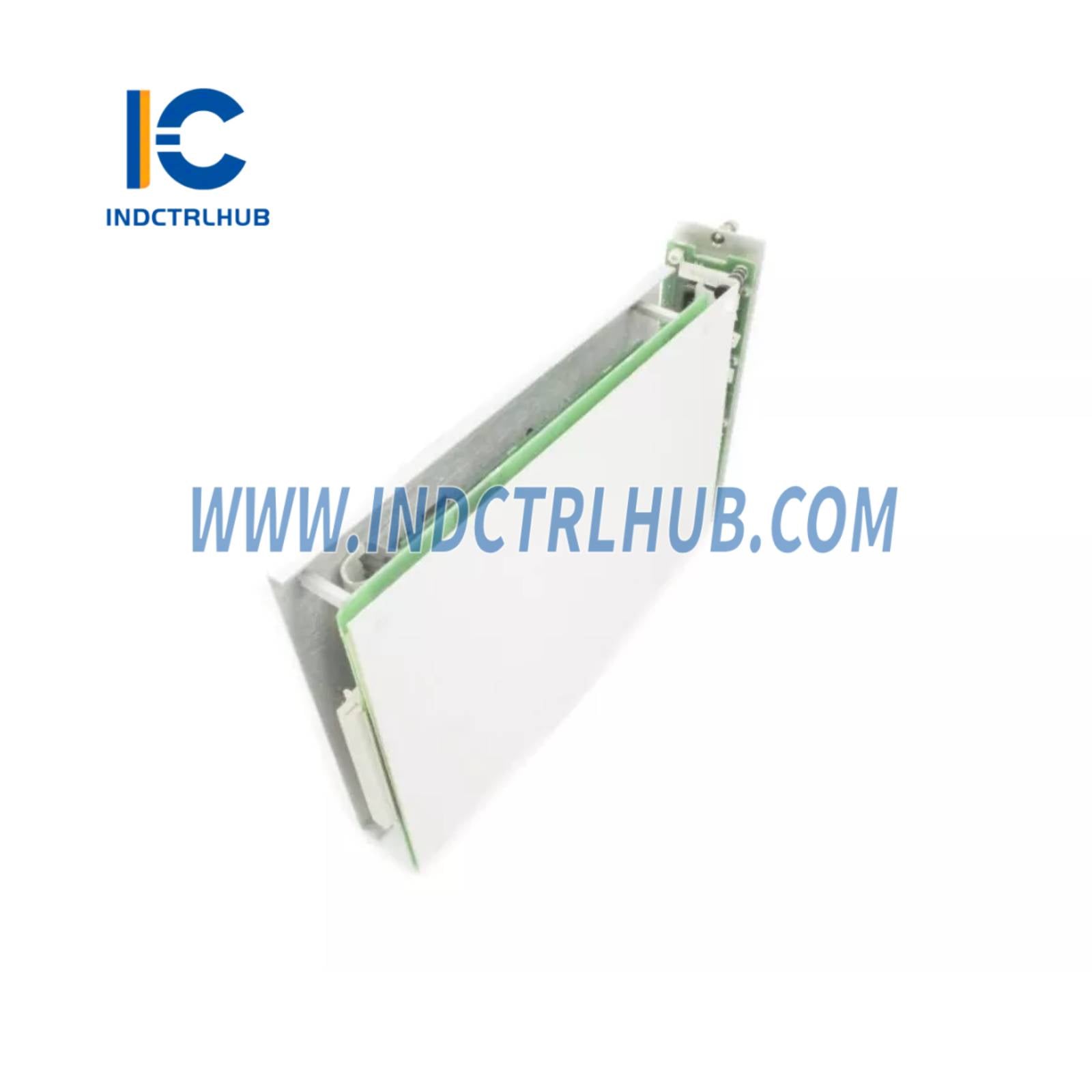

Monitor de Temperatura Bently Nevada 3300/36-13-12-03-01-00
Descripción del Producto
- El Monitor de Temperatura Bently Nevada 3300/36-13-12-03-01-00 mide y monitorea la temperatura en maquinaria rotativa, como turbinas, compresores y motores, en generación de energía, petróleo y gas
Especificaciones Técnicas
| Especificación | Detalles |
|---|---|
| Fabricante | Bently Nevada |
| Serie | Serie 3300 |
| Número de Modelo/Parte | 3300/36-13-12-03-01-00 |
| Tipo de Modelo | Monitor de Temperatura |
| Función | Monitorea la temperatura usando termopares o RTDs |
| Procesador | Basado en microprocesador (arquitectura específica no detallada públicamente) |
| Memoria | Memoria no volátil para configuración y puntos de alarma |

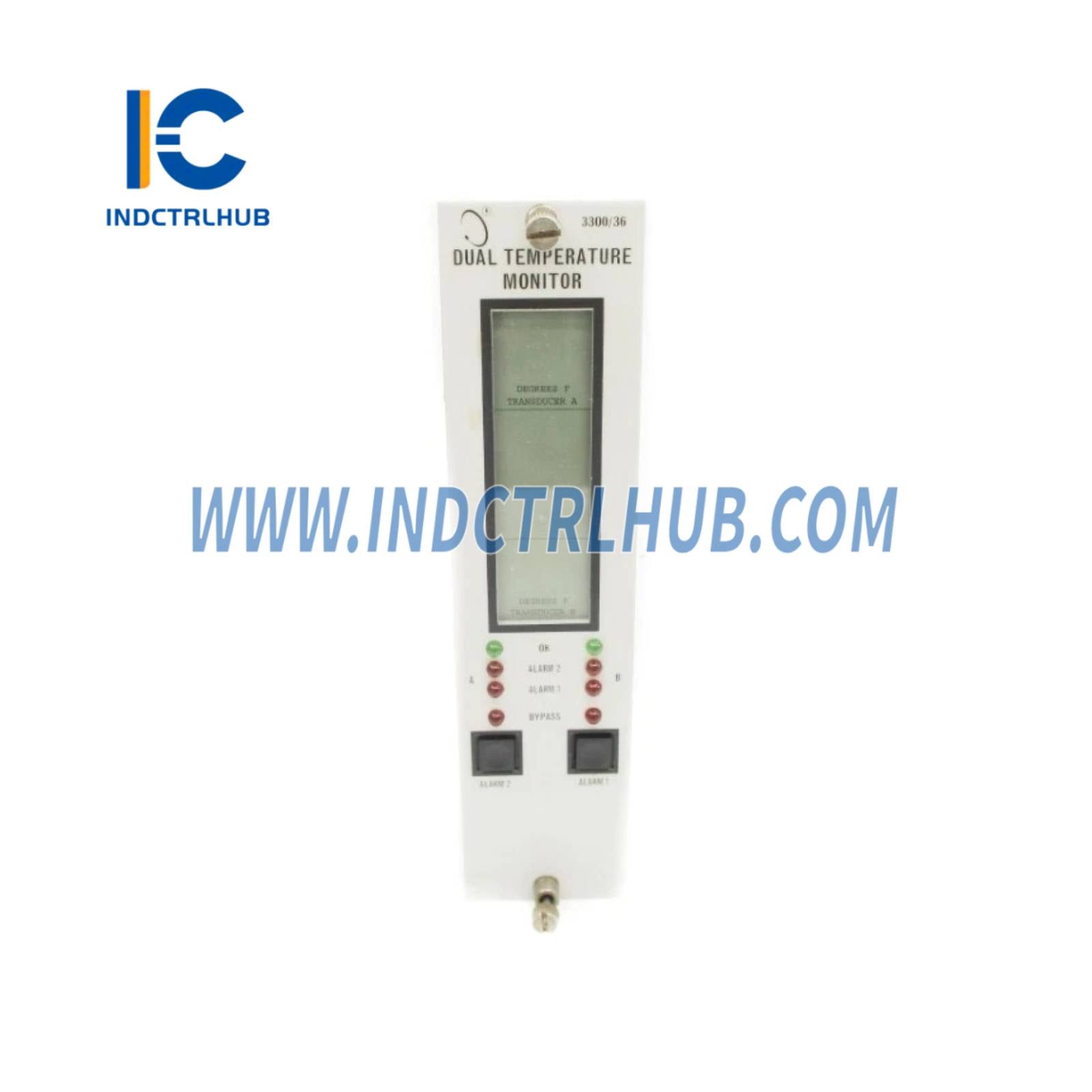

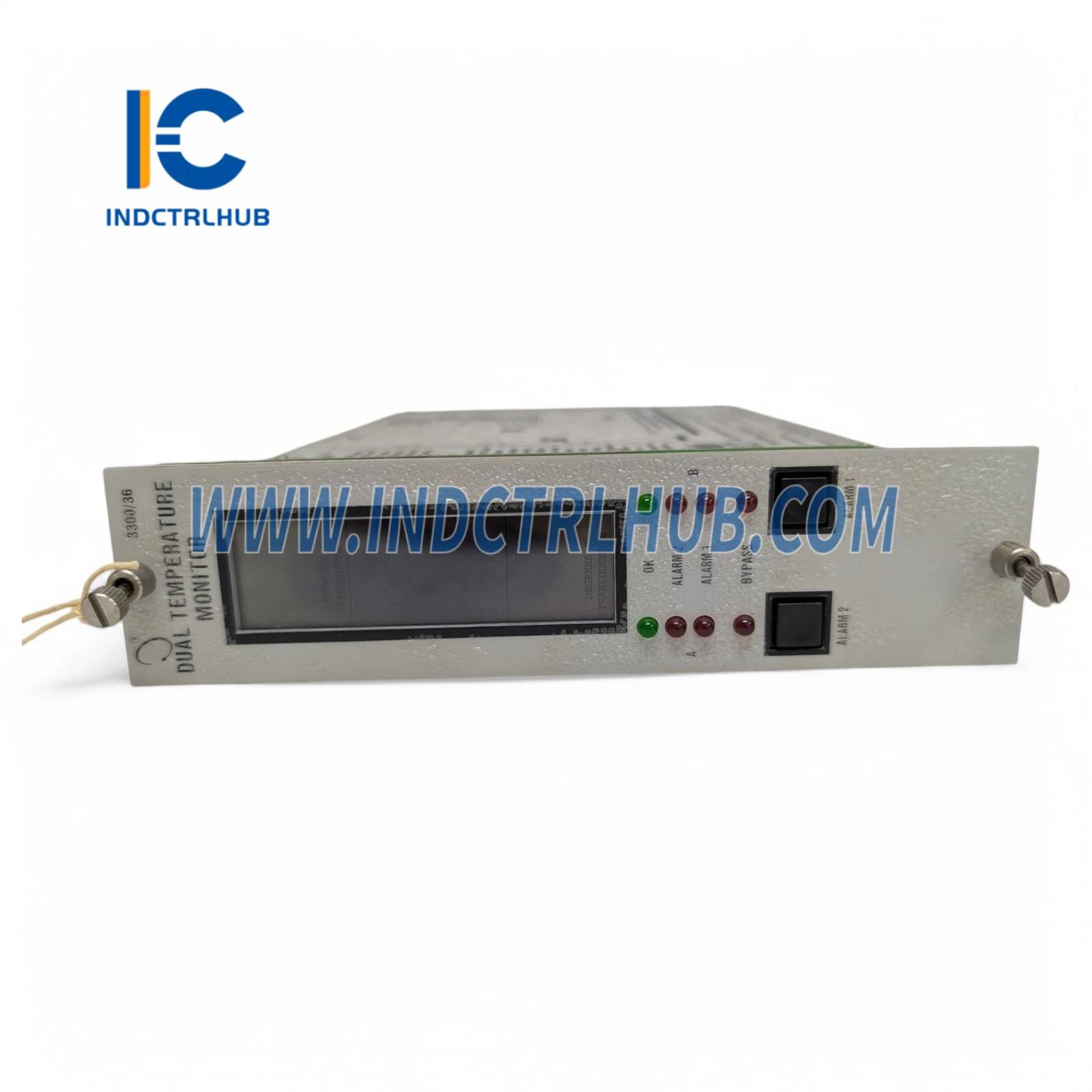

| Pantalla | Medidores analógicos (dos, uno por canal) para temperatura; LEDs para OK, Alerta, Peligro y Bypass |
| Entradas | 2 entradas para sensores de temperatura (funciona con termopares, como Tipo J, K, E, T, o RTDs de 3 hilos/4 hilos, como 100 Ω Pt, 120 Ω Ni) |
| Salidas | 2 salidas analógicas (4–20 mA, proporcionales a la temperatura) 2 salidas de sensor con buffer (para diagnóstico externo) 4 salidas de relé (contacto seco, hasta 5 A a 250 VAC/24 VDC, para Alerta y Peligro por canal) |
| Interfaces de Comunicación | Interfaz serial (RS-232, opcional para registro de datos); se conecta al backplane del rack 3300 para integración con System 1 |
| Condicionamiento de Señal | Linealiza y procesa señales de termopares/RTD; proporciona compensación de unión fría para termopares |
| Rango de Temperatura | Termopares: -200°C a +1370°C (-328°F a +2498°F, según tipo) RTDs: -200°C a +850°C (-328°F a +1562°F, según tipo) |
| Precisión | ±1% del rango completo o ±2°C (lo que sea mayor, con sensor compatible) |
| Redundancia | No redundante |
| Diagnósticos | Detecta fallas en sensores, circuitos abiertos/cortos; proporciona estado OK, Alerta y Peligro vía LEDs y relés |
| Compatibilidad | Funciona con rack Bently Nevada Serie 3300, termopares (Tipo J, K, E, T), RTDs (100 Ω Pt, 120 Ω Ni) y módulos de interfaz de transductores; se integra con software System 1 vía interfaz de rack 3300; compatibilidad limitada con Serie 3500 mediante adaptadores |
| Fuente de Alimentación | Recibe energía vía backplane del rack 3300 (20–30 VDC, típicamente 24 VDC) |
| Consumo de Energía | Aproximadamente 6–9 W |
| Especificaciones Ambientales | Temperatura de operación: -30°C a +65°C (-22°F a +149°F) Temperatura de almacenamiento: -40°C a +85°C (-40°F a +185°F) Humedad relativa: 5% a 95% sin condensación Vibración: Cumple con IEC 60068-2-6 Choque: Cumple con IEC 60068-2-27 |
| Carcasa | IP20 (se instala en rack Serie 3300) |
| Dimensiones | Aproximadamente 152 mm (A) x 76 mm (An) x 305 mm (P) |
| Peso | Aproximadamente 1.5–2 kg |
| Montaje | Se conecta en ranura específica del rack Serie 3300 |
| Certificaciones | Cumple con CE, CSA, ATEX/IECEx Zona 2 (en carcasa aprobada), certificaciones marítimas como DNV, ABS |
