Product Description
📘 Información general
|
Fabricante |
Bently Nevada |
|---|---|
|
Series |
3500/40M |
|
Número de modelo/pieza |
125808-01 |
|
Tipo de modelo |

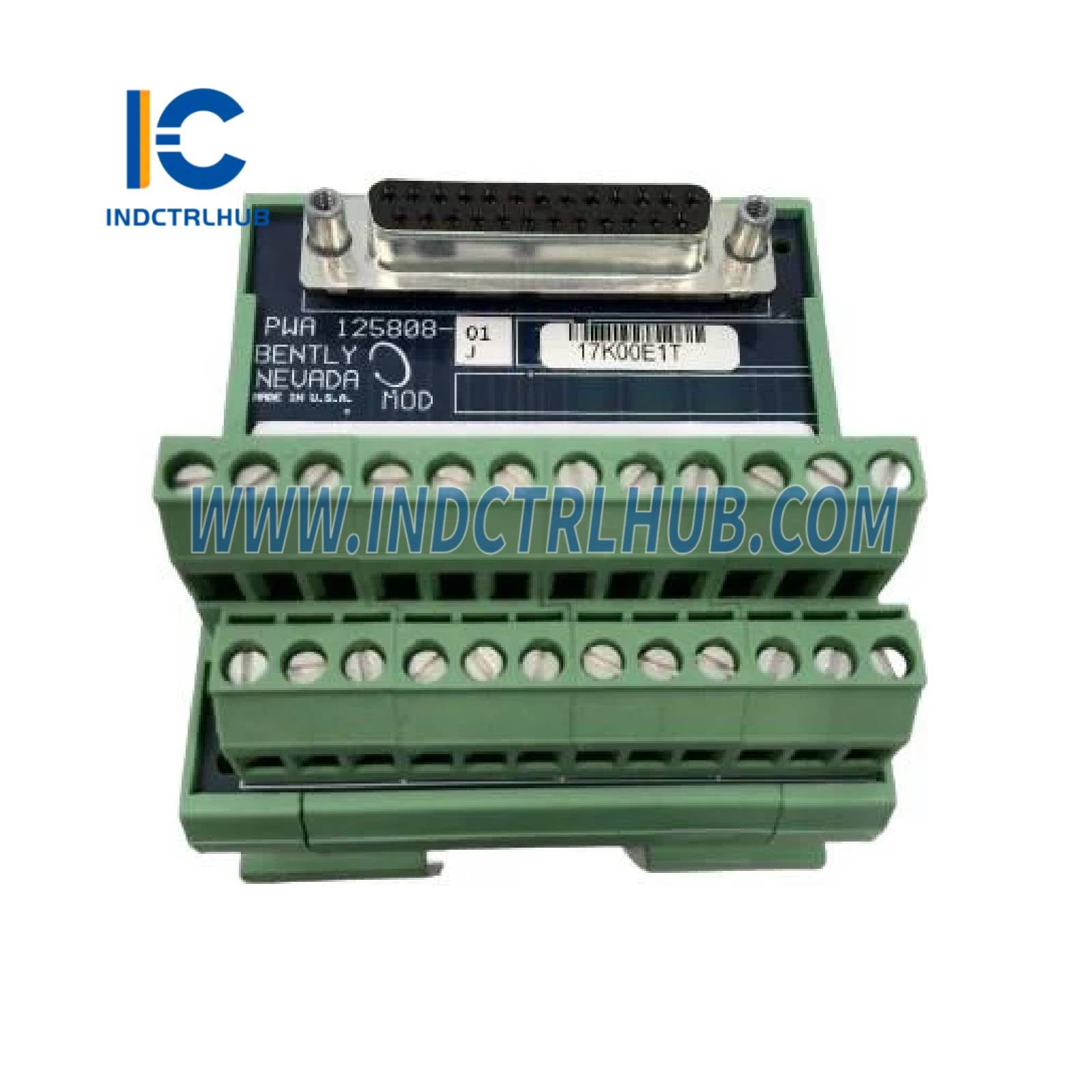

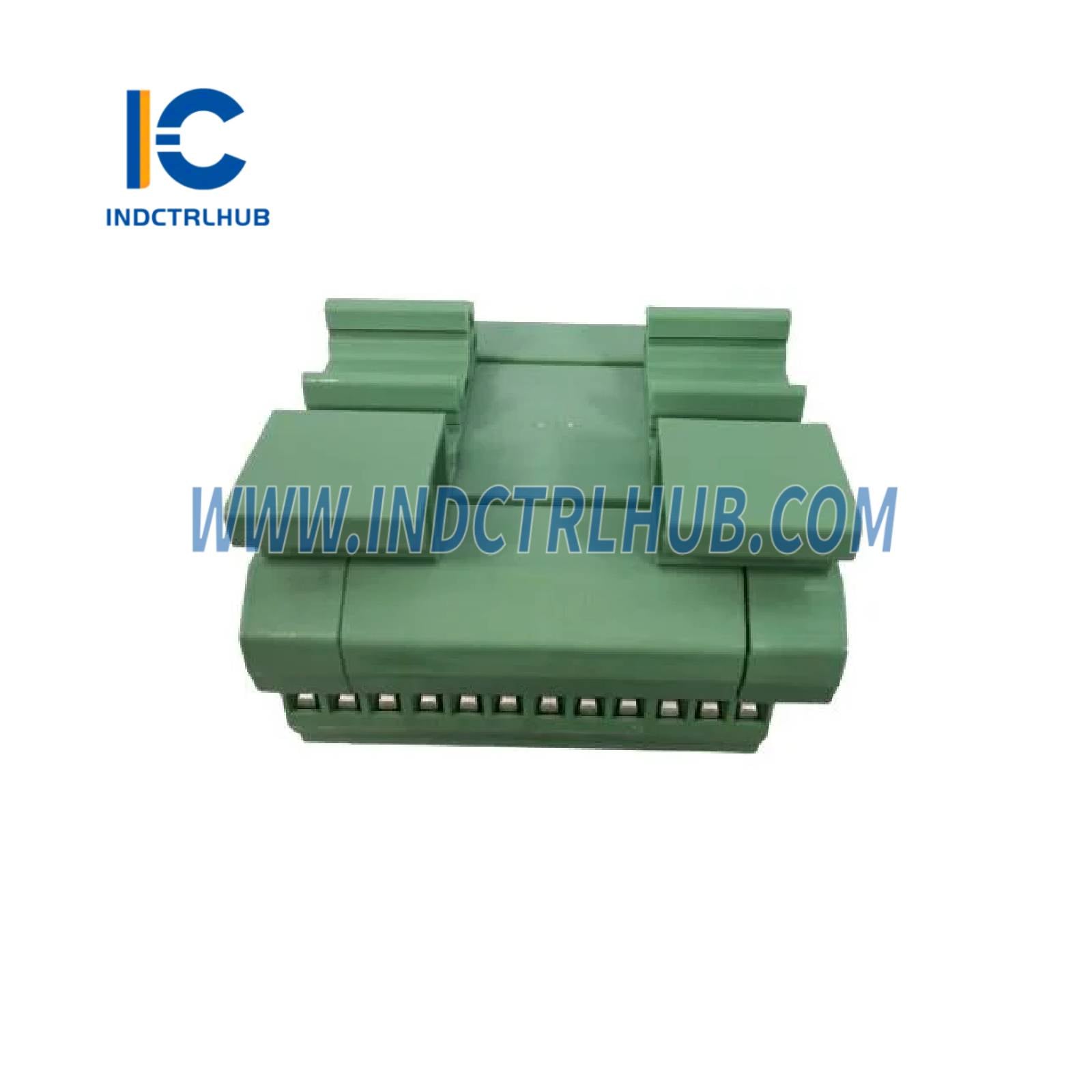

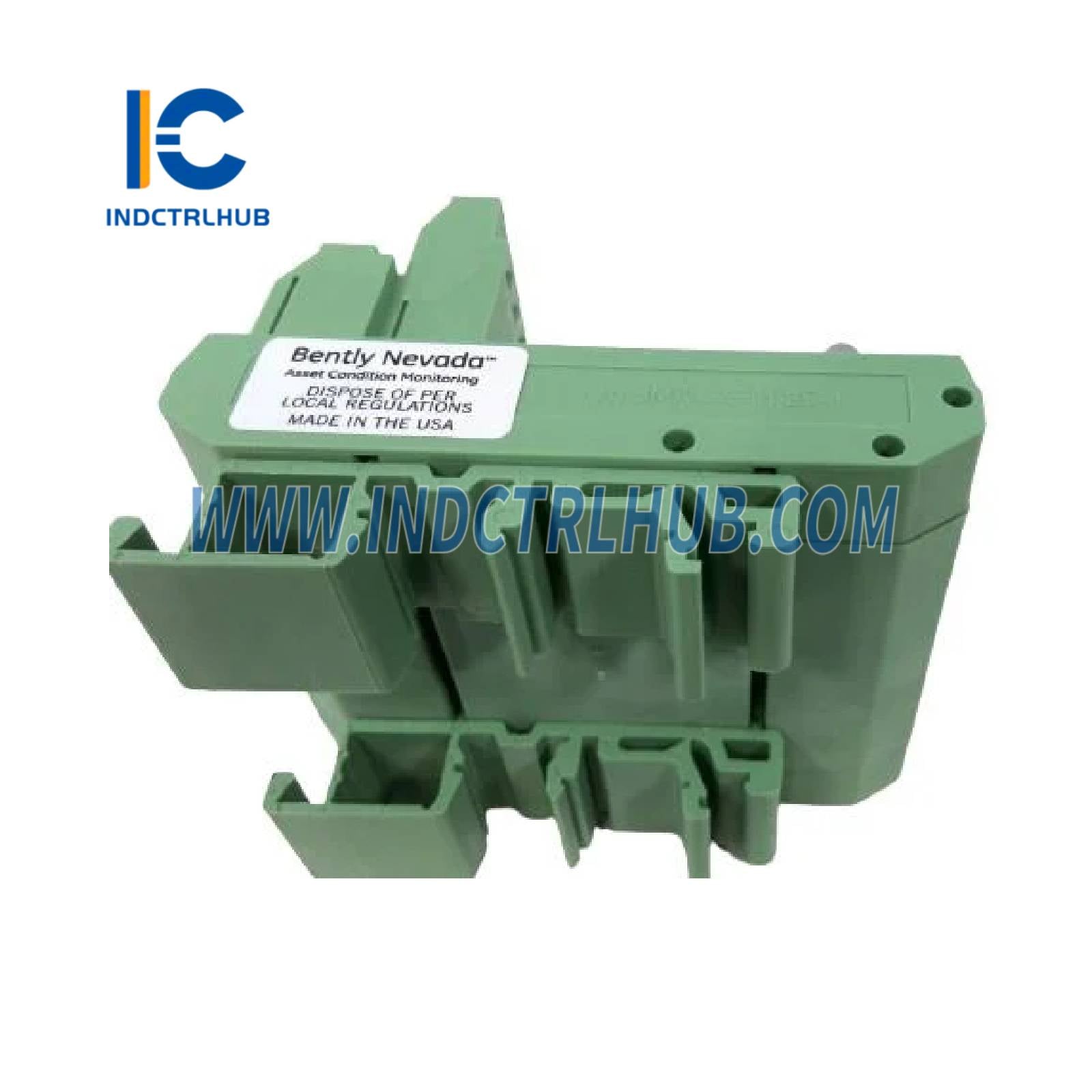

Proximitor ET Block (Conectores estilo europeo) |
🔧 Especificaciones técnicas para Modelo/Número de pieza:
125808-01
|
Categoría |
Parámetro |
|---|---|
|
Consumo de energía |
7.7 vatios (típico) |
|
Canales de entrada |
Acepta de 1 a 4 señales de transductor de proximidad |
|
Impedancia de entrada |
10 kΩ (entradas de proximidad y aceleración) |
|
Alimentación del transductor |
–24 VCC |
|
Salida con búfer |
1 conector coaxial por canal (impedancia de salida de 550 Ω, protegido contra cortocircuitos) |
|
Sensibilidad |
- Radial/Empuje/Excentricidad: 3.94 o 7.87 mV/μm- Expansión diferencial: 0.394 o 0.787 mV/μm- REBAM: 40 o 80 mV/μm |
|
Precisión |
±0.33% típico, ±1% máximo (la mayoría de los parámetros), ±5% (Smax), hasta ±8.5% (No 1X >30,000 cpm) |
|
Respuesta de Frecuencia |
Programable por el usuario (p. ej., 1 Hz–600 Hz, 4 Hz–4000 Hz, varios rangos de filtro REBAM) |
|
Indicadores LED |
OK, TX/RX, Bypass |
|
Puntos de ajuste de alarma |
Ajustable de 0 a 100% de escala completa (limitado por el rango del transductor); precisión de ±0.13% |
|
Límites Ambientales |
Operación: –30°C a +65°C (sin barrera), 0°C a +65°C (con barrera) Almacenamiento: –40°C a +85°C Humedad: 95% sin condensación |
|
Tamaño físico (Monitor) |
241.3 × 24.4 × 241.8 mm (9.50 × 0.96 × 9.52 in) |
|
Peso (Monitor) |
0.91 kg (2.0 lb) |
|
Requisito de ranura en rack |
1 ranura frontal de altura completa (monitor), 1 ranura trasera (módulo E/S) |
|
Clasificaciones de barrera |
Vmax (PWR): 26.25V, Imax (PWR): 110.48 mA, Rmin (PWR): 237.6 Ω Vmax (SIG): 13.65V, Imax (SIG): 2.74 mA, Rmin (SIG): 4985 Ω |
