Product Description
Información General
|
Campo |
Detalles |
|---|---|
|
Fabricante |
BACHMANN |
|
Número de Modelo/Parte |

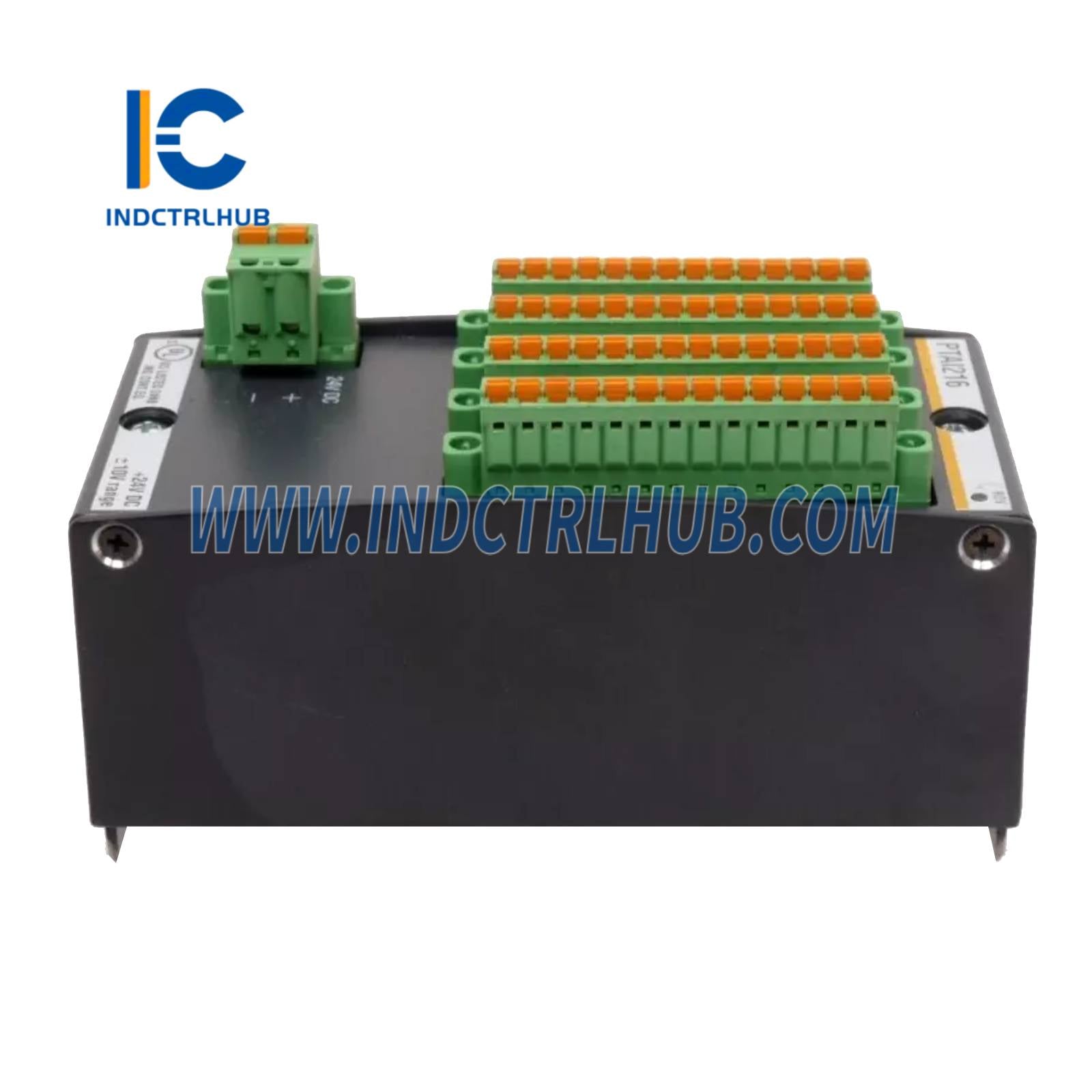

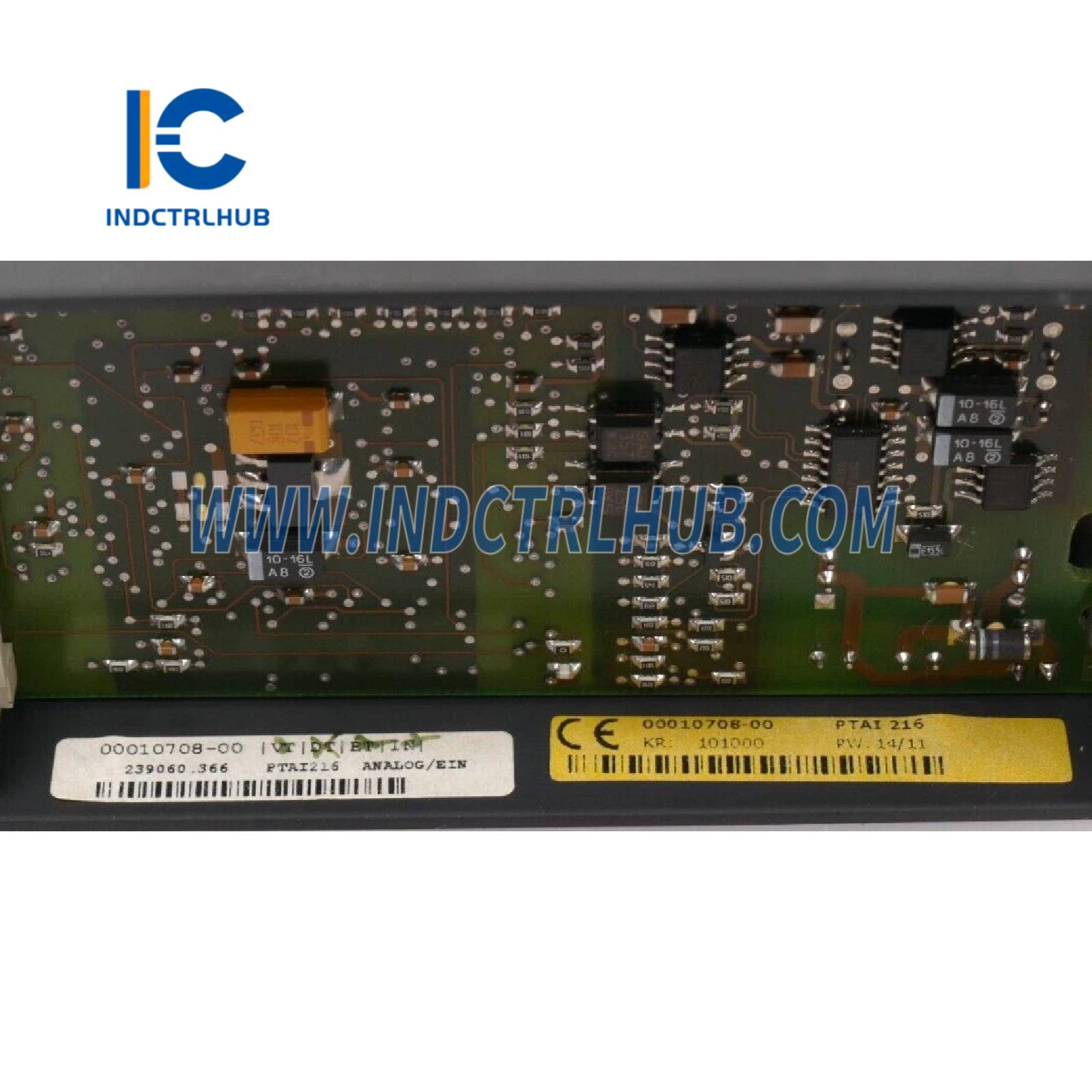

PTAI216 (00010708-00) |
|
Tipo de Parte |
Módulo de Registro de Temperatura |
|
Descripción |
Módulo con 4 entradas analógicas (±10 V, ±1 V, 0–20 mA) y 12 entradas Pt100/Pt1000 para medición de temperatura. Proporciona aislamiento galvánico, alta resolución, detección de ruptura de cable y soporta entradas tanto de un solo extremo como diferenciales. |
Especificaciones Técnicas
Entradas de Voltaje Analógico
|
Parámetro |
Especificación |
|---|---|
|
Cantidad |
Máx. 4 |
|
Tipo de Entrada |
Unipolar o diferencial |
|
Rangos de Voltaje de Entrada |
±1 V o ±10 V |
|
Impedancia de Entrada |
> 33 kΩ |
|
Filtro de Entrada |
170 Hz (pasa bajos de primer orden) |
|
Resolución |
14 bits |
|
Voltaje en Modo Común |
Máx. ±1 V |
|
Rechazo en Modo Común |
> 60 dB |
|
Tiempo de Muestreo |
2.5 ms |
|
Precisión a 25 °C |
±1 V: ±0.5%, ±10 V: ±0.1% |
|
Precisión en rango de temperatura |
Ver valores detallados abajo |
Entradas de Corriente Analógica
|
Parámetro |
Especificación |
|---|---|
|
Cantidad |
Máx. 4 |
|
Rango de Entrada |
0 mA a 20 mA |
|
Impedancia de Entrada |
243 Ω |
|
Corriente Máxima de Entrada |
35 mA (límite de destrucción) |
|
Resolución |
14 bits |
|
Tiempo de Muestreo |
2.5 ms |
|
Precisión a 25 °C |
±0.2% (CC) |
Entradas Pt100/Pt1000
|
Parámetro |
Especificación |
|---|---|
|
Cantidad |
12 |
|
Tipo de Conexión |
2 hilos |
|
Rango de Temperatura |
-100 °C a +300 °C |
|
Corriente de Excitación |
Pt100: 3 mA, Pt1000: 0.3 mA |
|
Resolución |
12 bits |
|
Valor del LSB |
0.1 K |
|
Promediado |
16 valores en 480 ms |
Requisitos de Alimentación
|
Parámetro |
Especificación |
|---|---|
|
Voltaje de Alimentación Externa |
18 V CC a 34 V CC |
|
Consumo de Corriente |
Típ. 70 mA a 24 V CC |
|
Aislamiento Galvánico |
500 V del sistema |
Especificaciones Ambientales
|
Parámetro |
Valor |
|---|---|
|
Temperatura de Operación |
-30 °C a +60 °C |
|
Temperatura de Almacenamiento |
-40 °C a +85 °C |
|
Humedad Relativa (Operación) |
5 % a 95 % sin condensación / con condensación |
|
Humedad Relativa (Almacenamiento) |
5 % a 95 % con condensación |
|
Grado de Contaminación |
Grado 2 (IEC 60664-1) |
Certificaciones y Aprobaciones
|
Tipo |
Certificaciones |
|---|---|
|
General |
CE, UKCA, cULus |
|
Marítimo |
ABS, BV, DNV, KR, LR, NK, RINA |
Información para Pedido
|
Designación del Tipo de Parte |
Número de Parte |
Descripción |
|---|---|---|
|
PTAI216 |
00010708-00 |
Módulo de registro de temperatura; 12x Pt100/1000; 4x In ±10 V, ±1 V, 20 mA; 14 bits; 0.25 %; aislado |
|
PTAI216 CC |
00017456-00 |
Como PTAI216, versión ColdClimate |
Accesorios
|
Designación del Tipo de Parte |
Número de Parte |
Descripción |
|---|---|---|
|
KS-PTAI216 B+C |
00012599-50 |
Conjunto de terminales con abrazadera de jaula (descontinuado) |
|
KZ-PTAI216 B+C |
00026126-00 |
Conjunto de terminales Phoenix con abrazadera de jaula (reemplazo recomendado) |
|
SS-PTAI216 B+C |
00012010-50 |
Conjunto de terminales Phoenix con tornillo, montaje lateral |
|
SV-PTAI216 B+C |
00010870-50 |
Conjunto de terminales Phoenix con tornillo, montaje frontal |
