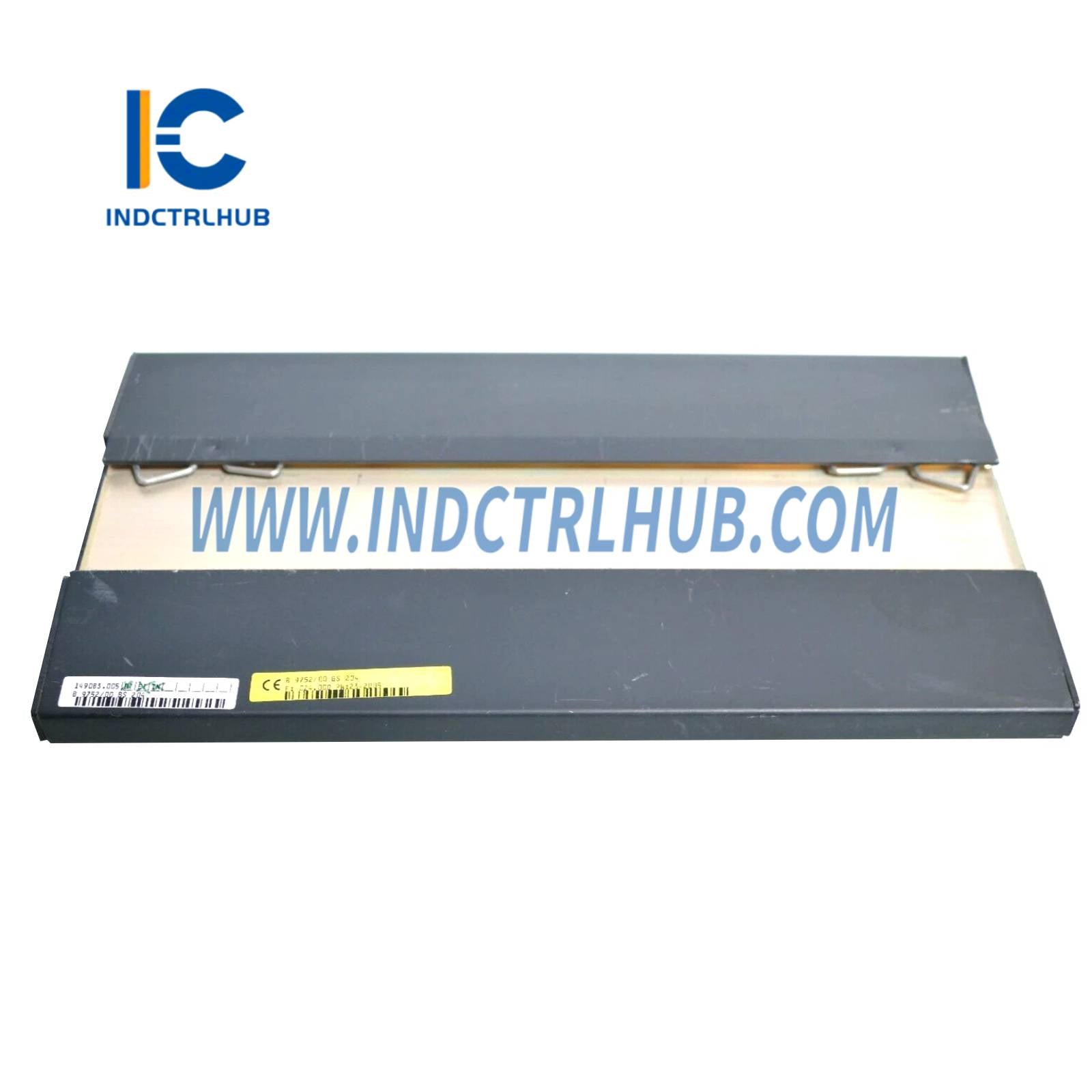

Módulo Backplane Bachmann BS204
Descripción del Producto
- El Bachmann BS204 es un Módulo Backplane diseñado por Bachmann electronic GmbH para su uso en su sistema de automatización M1. Este módulo sirve como una base modular o backplane, proporcionando montaje mecánico y conectividad eléctrica para varios módulos del sistema M1, como CPUs, módulos de E/S y módulos de comunicación. Se utiliza en aplicaciones de automatización industrial, incluyendo manufactura, energía, control de procesos y sistemas de energía renovable (por ejemplo, turbinas eólicas), para facilitar una integración de sistema escalable y confiable. El BS204 típicamente ofrece más ranuras que el BS203, acomodando configuraciones de sistema más grandes.
Especificaciones Técnicas
- El BS204 tiene las siguientes especificaciones
| Especificación | Detalles |
|---|---|
| Modelo/Número de Parte | BS204 |
| Fabricante | Bachmann electronic GmbH |
| Descripción | Módulo Backplane |
| Serie | Sistema de Automatización Bachmann M1 |
| Función | Proporciona montaje mecánico y conectividad eléctrica para módulos del sistema M1 |
| Ranuras | 4 ranuras para módulos M1 (por ejemplo, CPU, E/S, módulos de comunicación) |
| Sistema de Bus | Bus backplane propietario M1 para alimentación y comunicación de datos |
| Entrada de Alimentación | 24 VDC nominal (rango 18–36 VDC) |
| Distribución de Energía | Distribuye 24 VDC a los módulos conectados a través del backplane |
| Capacidad de Corriente | Hasta 10 A (dependiendo de la fuente de alimentación y configuración) |
| Conectores | Conectores estándar para módulos M1 para módulos enchufables; bloques de terminales para entrada de alimentación |
| Comunicación | Facilita el intercambio de datos a alta velocidad entre módulos vía bus M1 |
| Especificaciones Ambientales | Temperatura de Operación: -30°C a +60°C Temperatura de Almacenamiento: -40°C a +85°C Humedad Relativa: 5% a 95% sin condensación Vibración: conforme a IEC 60068-2-6 Choque: conforme a IEC 60068-2-27 |
| Dimensiones | Aprox. 120 mm (A) x 200 mm (An) x 50 mm (P) (varía según configuración) |
| Peso | Aprox. 0.6–1.0 kg (sin módulos) |
| Montaje | Montaje en riel DIN o panel |
| Certificaciones | CE, UL, DNV GL (apto para aplicaciones industriales y marinas) |
