Product Description
Detalles del producto

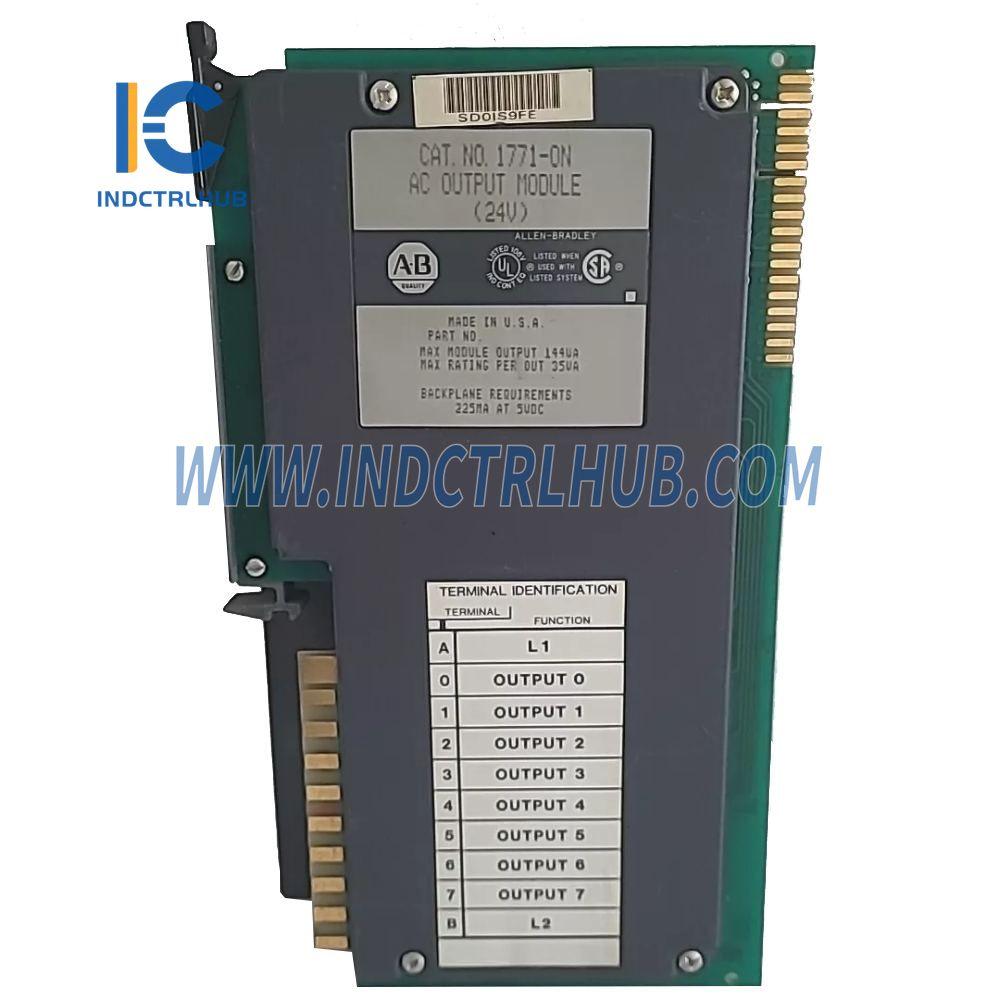

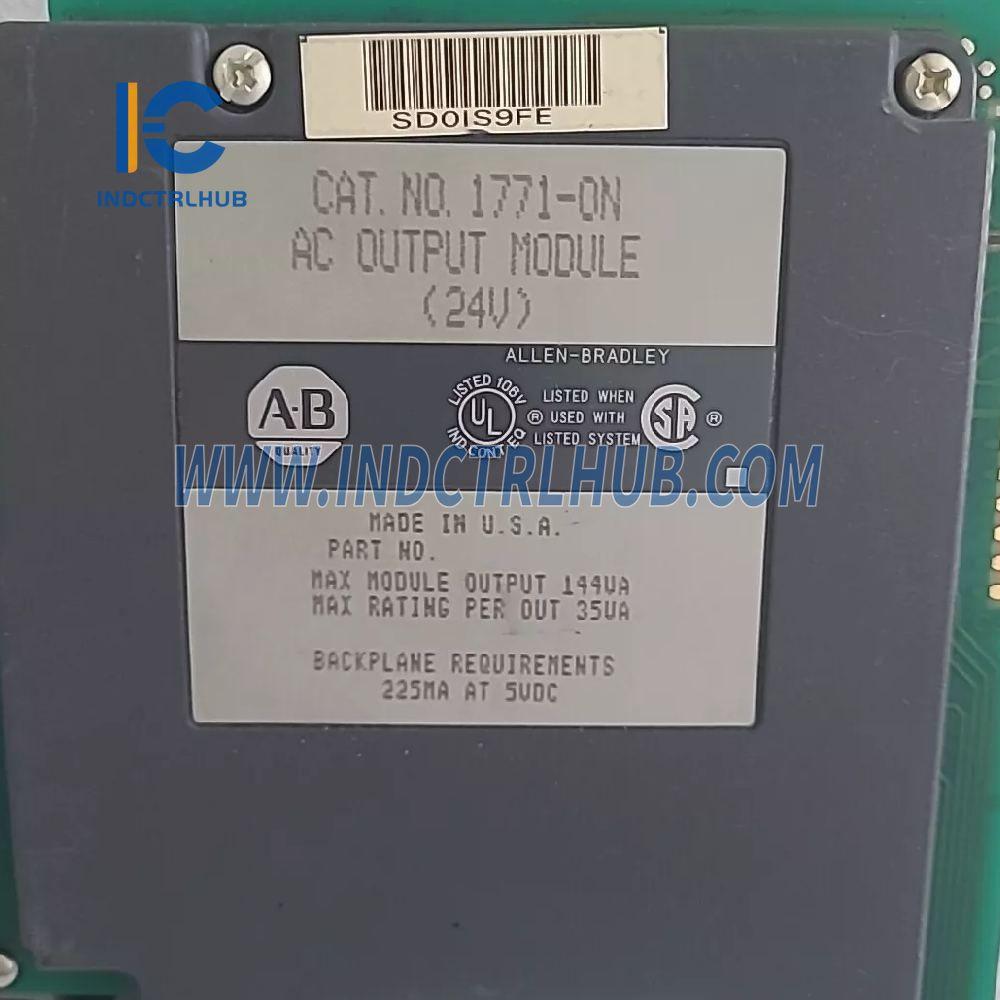

Fabricante: Allen-Bradley
Número de modelo/parte: PLC5 1771-ON
Descripción: Módulo de Salida AC
Presupuesto
| Atributo | Detalles |
|---|---|
| Salidas por módulo | 16 salidas |
| Ubicación del módulo | Chasis de E/S 1771 |
| Rango de Voltaje de Salida | 20 a 30V CA @ 47-63Hz |
| Tensión de Salida Nominal | 24 V CA, 50/60 Hz |
| Clasificación de Corriente de Salida (máxima) | 1.5A por salida, no exceder 6A por módulo |
| Corriente de Sobretensión (máxima) por Salida y Módulo | 4A durante 10ms (máximo) |
| Corriente de Carga Mínima | 100mA por salida @ 24V CA, 60Hz |
| Caída de Voltaje en Estado Activo (máx.) | 2 V a 100 mA |
| Corriente de fuga en estado apagado (máx.) | 4mA por salida @ 30V CA |
| Retraso de señal | Apagado a encendido: 1,0 ms De Encendido a Apagado: 8.3ms @ 60Hz |
| Disipación de potencia | 13.2 vatios (máx.); 1.2 vatios (mín.) |
| Disipación térmica | 45.1 BTU/hr (Máx.); 4.1 BTU/hr (Mín.) |
| Corriente de placa base | 225 mA a 5 V CC ±5 % |
| Voltaje de aislamiento | Cumple o supera la norma UL 508 y la norma CSA C22.2 No. 142. |
| Condiciones Ambientales | |
| Temperatura de operación | 0°C a 60°C (32°F a 140°F) |
| Temperatura de almacenamiento | -40°C a 85°C (-40°F a 185°F) |
| Humedad relativa | 5% a 95% (sin condensación) |
| Conductores | cable trenzado de 14 AWG (2 mm) máximo |
| Tamaño del cable | aislamiento máximo de 3/64 pulgadas (1.2mm) |
| Categoría | 1 |
| Fusible | 250V 2A Normal Blow, Fusible Bussman AGC-2, Littelfuse 312002 |
| Brazo de cableado de campo | Número de Catálogo 1771-WA |
| Par de apriete del tornillo del brazo de cableado | 7-9 pulgadas-libras |
| Certificaciones | Certificado por CSA Certificado CSA Clase I, División 2 (Grupos A, B, C, D) Listado por UL Marcado CE (cumple con las directivas aplicables) |
| Instrucciones de Instalación | Consulte el manual 1771-2.42 |
