Product Description
Detalles del producto

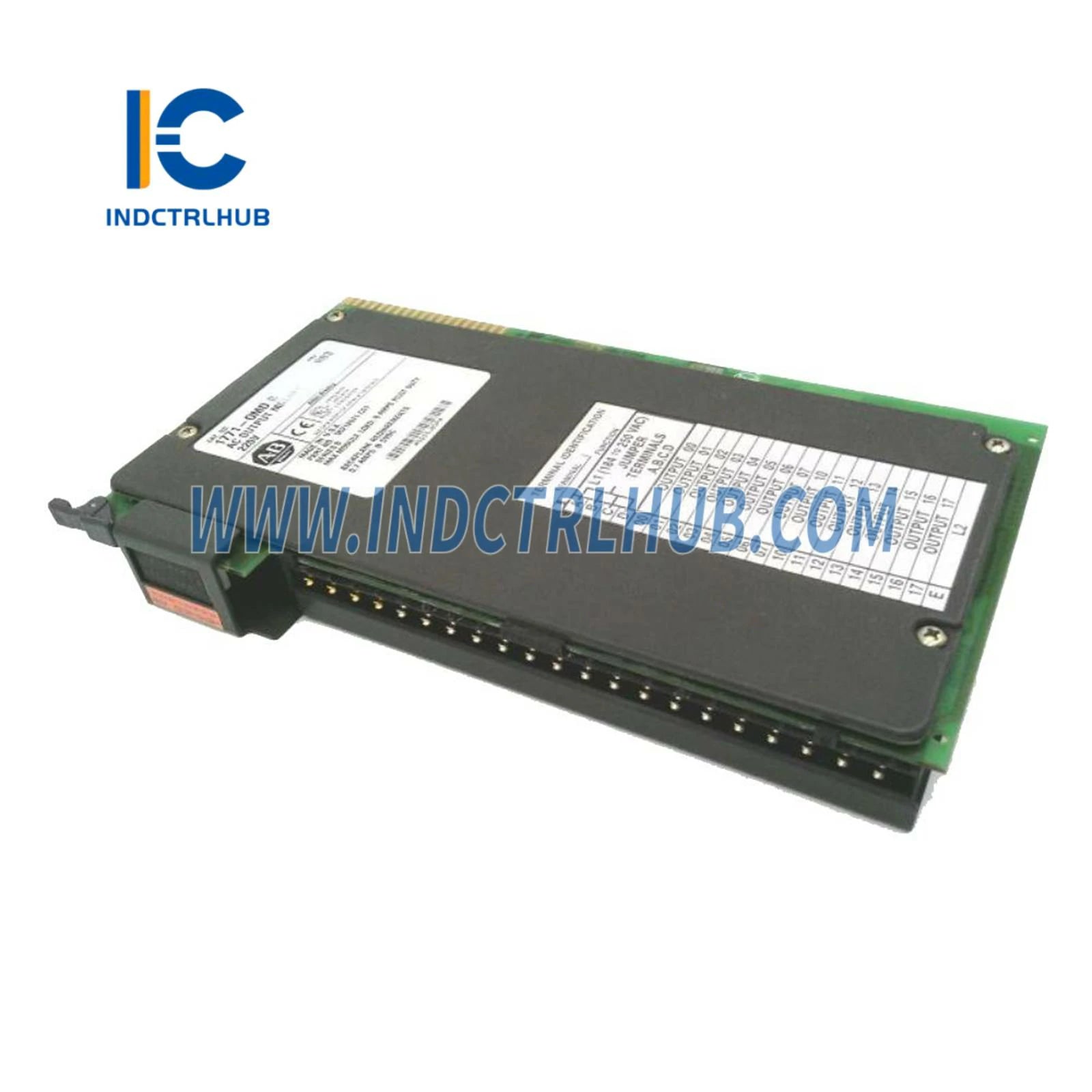

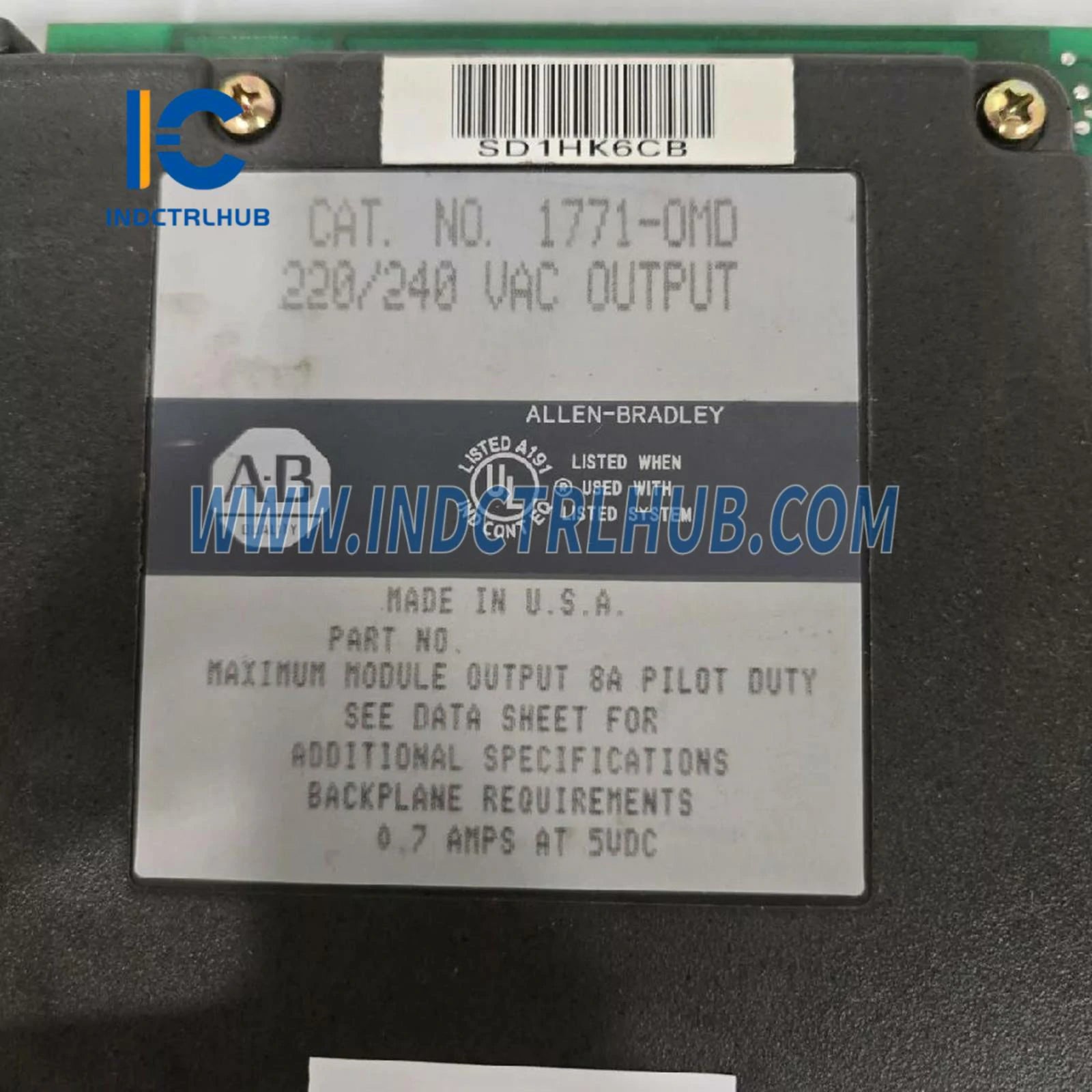

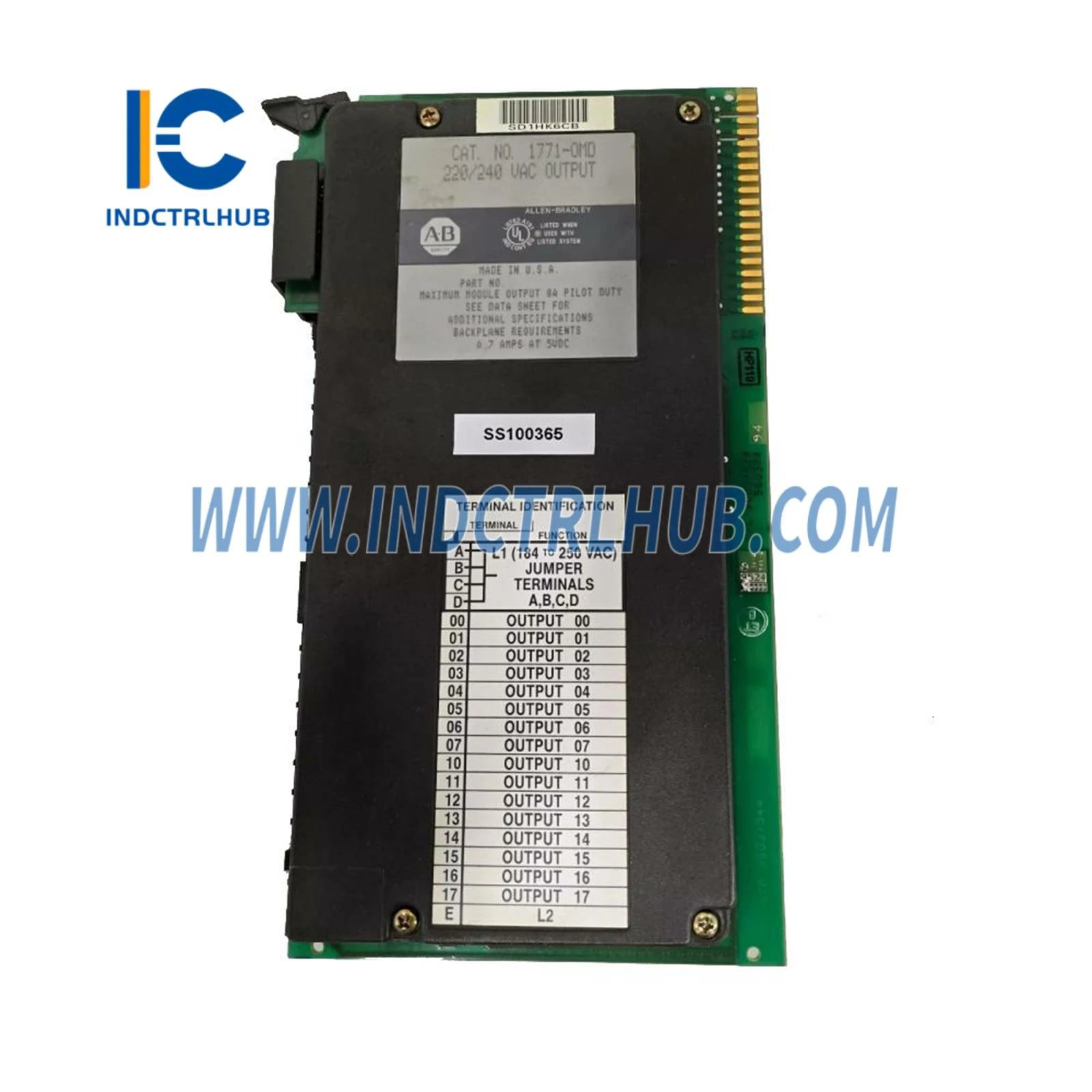

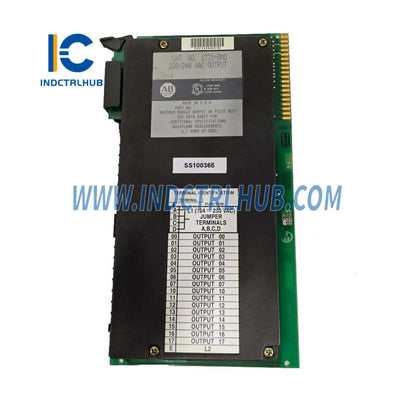

Fabricante: Allen-Bradley
Número de modelo/parte: PLC5 1771-OMD Serie B
Descripción: Módulo de Salida AC
Presupuesto
| Atributo | Detalles |
|---|---|
| Salidas por módulo | 16 salidas |
| Ubicación del módulo | chasis de E/S 1771-A1B a -A4B o posterior, chasis de E/S 1771-AM1, -AM2 |
| Rango de Voltaje de Salida | 184 a 250V CA, 47-63Hz |
| Clasificación de Corriente de Salida | 2A por salida, no exceder 8A por módulo |
| Corriente de Sobretensión (máxima) | 25A por salida durante 100ms, repetible cada 1 segundo 25A por módulo durante 100ms, repetible cada 1 segundo |
| Carga Actual (mínima) | 10mA por salida @ 220V CA, 60Hz |
| Caída de Voltaje en Estado Activo | 1,5 V a 2 A (máx.) |
| Corriente de fuga en estado apagado | 4mA por salida @ 220V CA (máx.) |
| Retraso de señal | Apagado a encendido: 1,0 ms De Encendido a Apagado: 8.3-9.1ms @ 60Hz |
| Disipación de potencia | 17.3 vatios (máx.); 3.7 vatios (mín.) |
| Disipación térmica | 59.0 BTU/hr (Máx.); 12.6 BTU/hr (Mín.) |
| Corriente de placa base | 700 mA a 5 V CC ±5 % |
| Voltaje de aislamiento | Cumple o supera la norma UL 508 y la norma CSA C22.2 No. 142. |
| Condiciones Ambientales | |
| Temperatura de operación | 0°C a 60°C (32°F a 140°F) |
| Temperatura de almacenamiento | -40°C a 85°C (-40°F a 185°F) |
| Humedad relativa | 5% a 95% (sin condensación) |
| Conductores | cable trenzado de 14 AWG (2 mm) máximo |
| Tamaño del cable | aislamiento máximo de 3/64 pulgadas (1.2mm) |
| Categoría | 1 |
| Fusibles | fusible rectificador de 10A, 250V (1/4 x 1-1/4 pulgadas), Littelfuse PN 322010 3AB |
| Brazo de cableado de campo | Estándar (Número de catálogo 1771-WH) o Fusión opcional (Número de catálogo 1771-WHF, -WHFB) |
| Par de apriete del tornillo del brazo de cableado | 7-9 pulgadas-libras |
| Certificaciones | Certificado por CSA Certificado CSA Clase I, División 2 (Grupos A, B, C, D) Listado por UL Marcado CE (cumple con las directivas aplicables) |
| Instrucciones de Instalación | Consulte el manual 1771-5.26 |
