Product Description
Detalles del producto

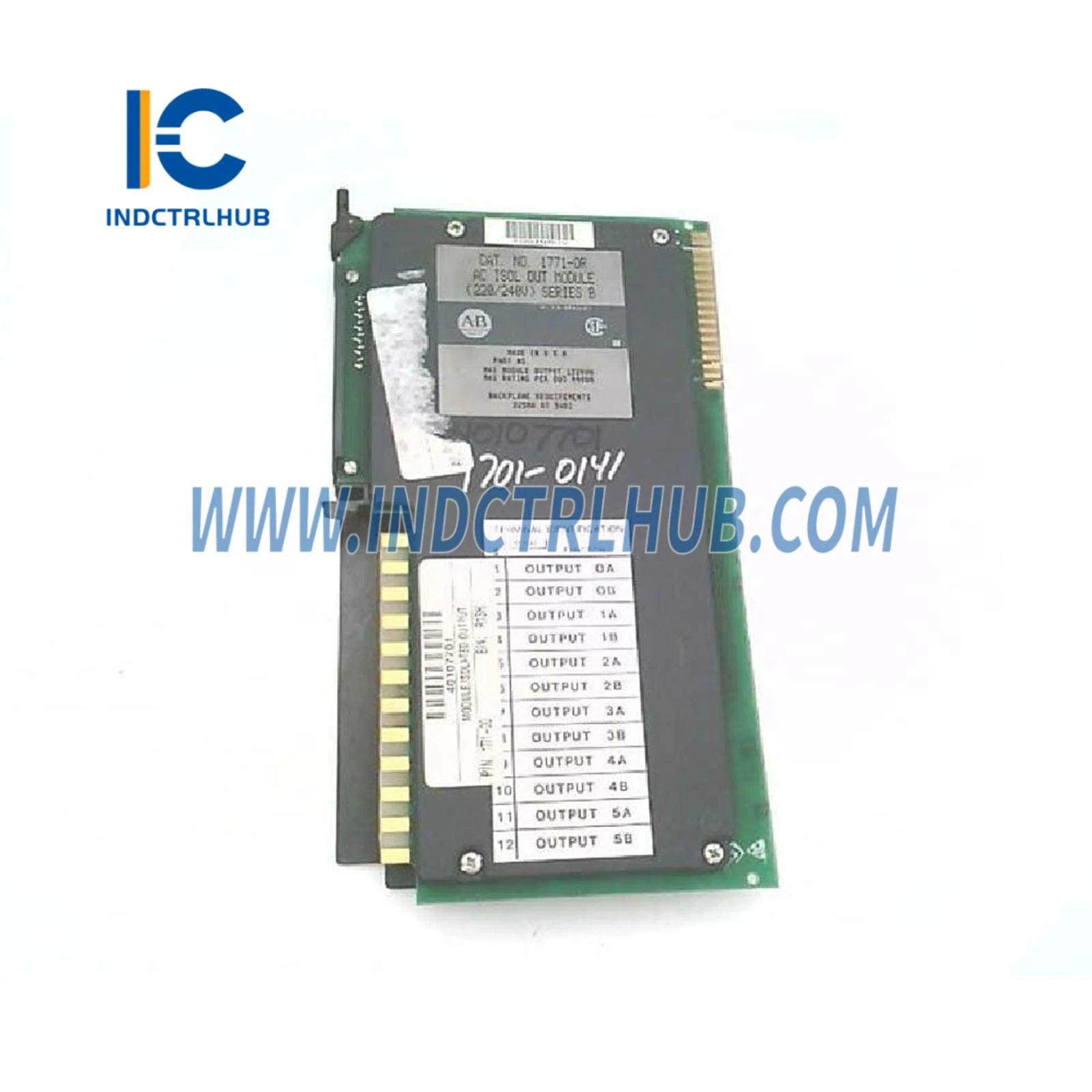

Fabricante: Allen-Bradley
Número de modelo/parte: PLC5 1771-0R Serie B
Descripción: Módulo de Salida AC Aislado
Presupuesto
| Atributo | Detalles |
|---|---|
| Salidas por módulo | 16 salidas |
| Ubicación del módulo | Chasis de E/S 1771 |
| Tensión de Salida Nominal | 220 V CA, 50/60 Hz |
| Rango de Voltaje de Salida | 184 a 276V CA @ 47-63Hz |
| Clasificación de Corriente de Salida | 2A por salida - no exceder 6A por módulo |
| Corriente de Sobretensión (máxima) | 15A durante 100ms, repetible cada 2 segundos |
| Carga Actual (mínima) | 60mA por salida @ 220V CA, 60Hz |
| Caída de Voltaje en Estado Activo (máx.) | 2 V a 100 mA |
| Corriente de fuga en estado activo (máx.) | 10mA por salida @ 276V CA |
| Retraso de señal | Apagado a encendido: 1,0 ms De Encendido a Apagado: 8.3ms a 60Hz |
| Disipación de potencia | 13.2 vatios (máx.), 1.2 vatios (mín.) |
| Disipación térmica | 45.1 BTU/hr (Máx.), 4.1 BTU/hr (Mín.) |
| Corriente de placa base | 255 mA a 5 V CC ±5 % |
| Voltaje de aislamiento | Cumple o supera la norma UL 508 y la norma CSA C22.2 No. 142. |
| Condiciones Ambientales | |
| Temperatura de operación | 0°C a 60°C (32°F a 140°F) |
| Temperatura de almacenamiento | -40°C a 85°C (-40°F a 185°F) |
| Humedad relativa | 5% a 95% (sin condensación) |
| Conductores | |
| Tamaño del cable | cable trenzado de 14 AWG (2 mm) (máx.), aislamiento de 3/64 de pulgada (1.2 mm) (máx.) |
| Categoría | 1 |
| Clave | Entre 4 y 6, Entre 30 y 32, Entre 34 y 36 |
| Fusibles | 5A, 250V 3AG Normal Blow (1 por salida) Littelfuse 312005 Fusible Bussman AGC-5 |
| Brazo de cableado de campo | Número de catálogo 1771-WD |
| Par de apriete del tornillo del brazo de cableado | 7-9 pulgadas-libras |
| Certificaciones | Certificado por CSA certificado CSA Clase I, División 2 (Grupos A, B, C, D) Listado por UL Marcado CE (cumple con las directivas aplicables) |
| Instrucciones de Instalación | Consulte el manual 1771-2.40 |
