Product Description
Detalles del producto

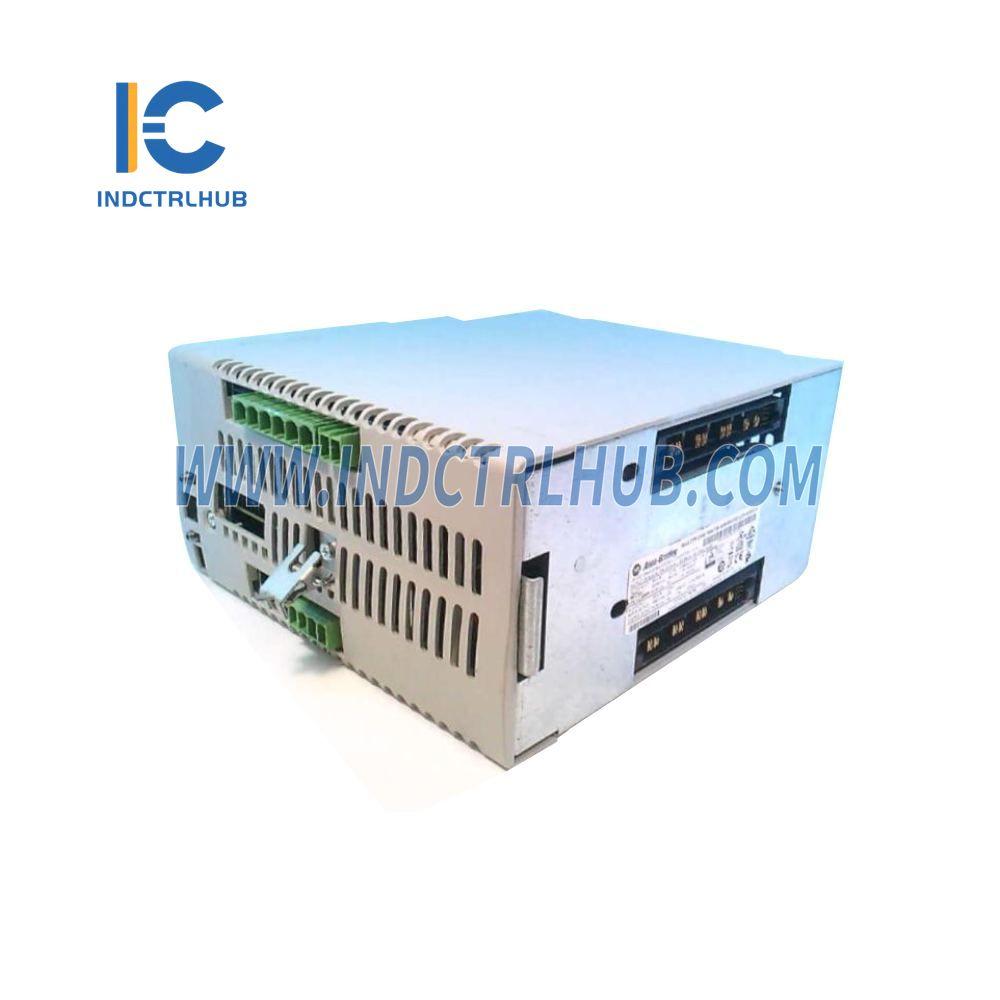

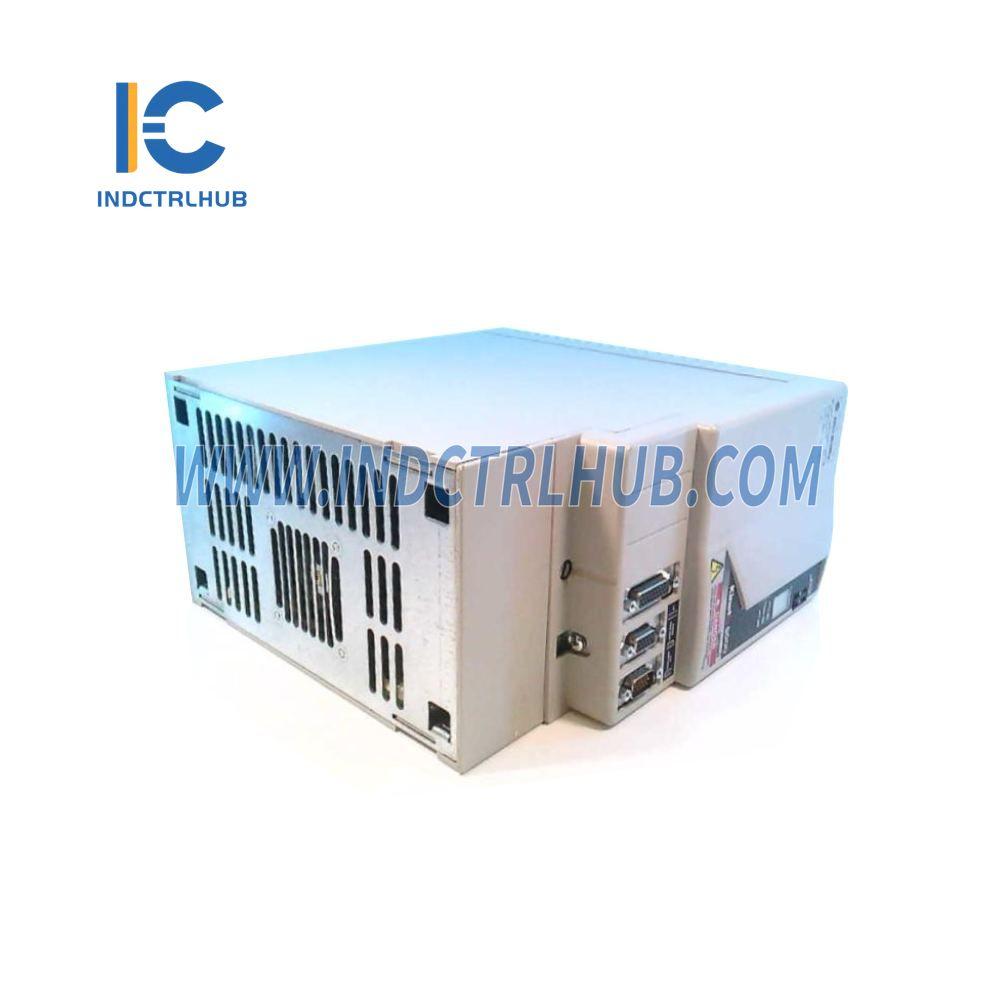

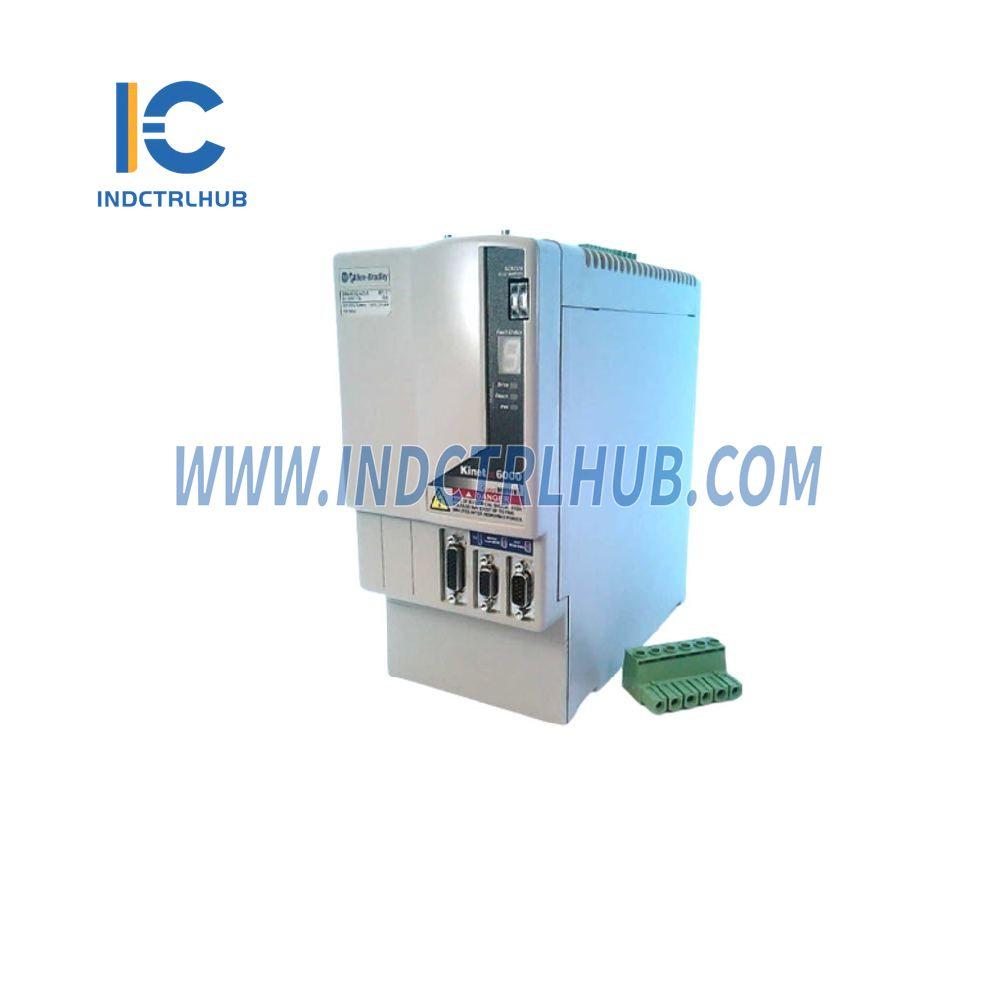

Fabricante: Allen-Bradley
Modelo/Número de Parte: 2094-BC02-M02-S
Descripción: Módulos IAM (460V) Potencia Drives Kinetix 6000
Presupuesto
| Parámetro |
Valor |
| Voltaje de entrada de CA |
324…528V rms (trifásico), 360…480V nominal |
| Frecuencia de entrada de CA |
47…63 Hz |
| Corriente de Entrada Principal de CA |
Nominal: 24 A (rms), Máx. de Sobrecarga: 20 A (0-pk) |
| Tensión de entrada de CC (Seguidor de bus común) |
458…747 V CC |
| Corriente de Entrada de CC (Seguidor de Bus Común) |
24 A |
| Control de Voltaje de Entrada de CA |
95…264V rms (monofásico), 230V nominal |
| Control de Corriente de Entrada de CA |
Nominal (@ 220/230V): 3 A (rms), Nominal (@ 110/115V): 6 A (rms), Máx. de arranque: 25 A |
| Tensión de Salida Nominal del Bus |
650 V CC |
| Línea de Pérdida de Resistencia |
20 ms |
| Corriente de Salida Continua al Bus |
24 A |
| Corriente de Salida Intermitente al Bus |
48 A |
| Sobretensión del bus |
825 V CC |
| Subtensión del bus |
275 V CC |
| Derivación interna |
Potencia continua: 50 W, Potencia de pico: 5600 W |
| Resistor de derivación interno |
115 Ω |
| Derivación activada |
805 V CC |
| Desviación desactivada |
755 V CC |
| Salida de Potencia Continua al Bus |
15 kW |
| Potencia máxima de salida |
30 kW |
| Eficiencia |
95% |
| Inductancia del Convertidor |
250 μH |
| Capacitancia del Convertidor |
220 μF |
Especificaciones de Disipación de Potencia
| Módulo de Controlador Kinetix 6000 |
20% de uso (vatios) |
40% de uso (vatios) |
60% de uso (vatios) |
80% de uso (vatios) |
100% de uso (vatios) |
| Disipación de potencia |
20 |
30 |
40 |
50 |
60 |
