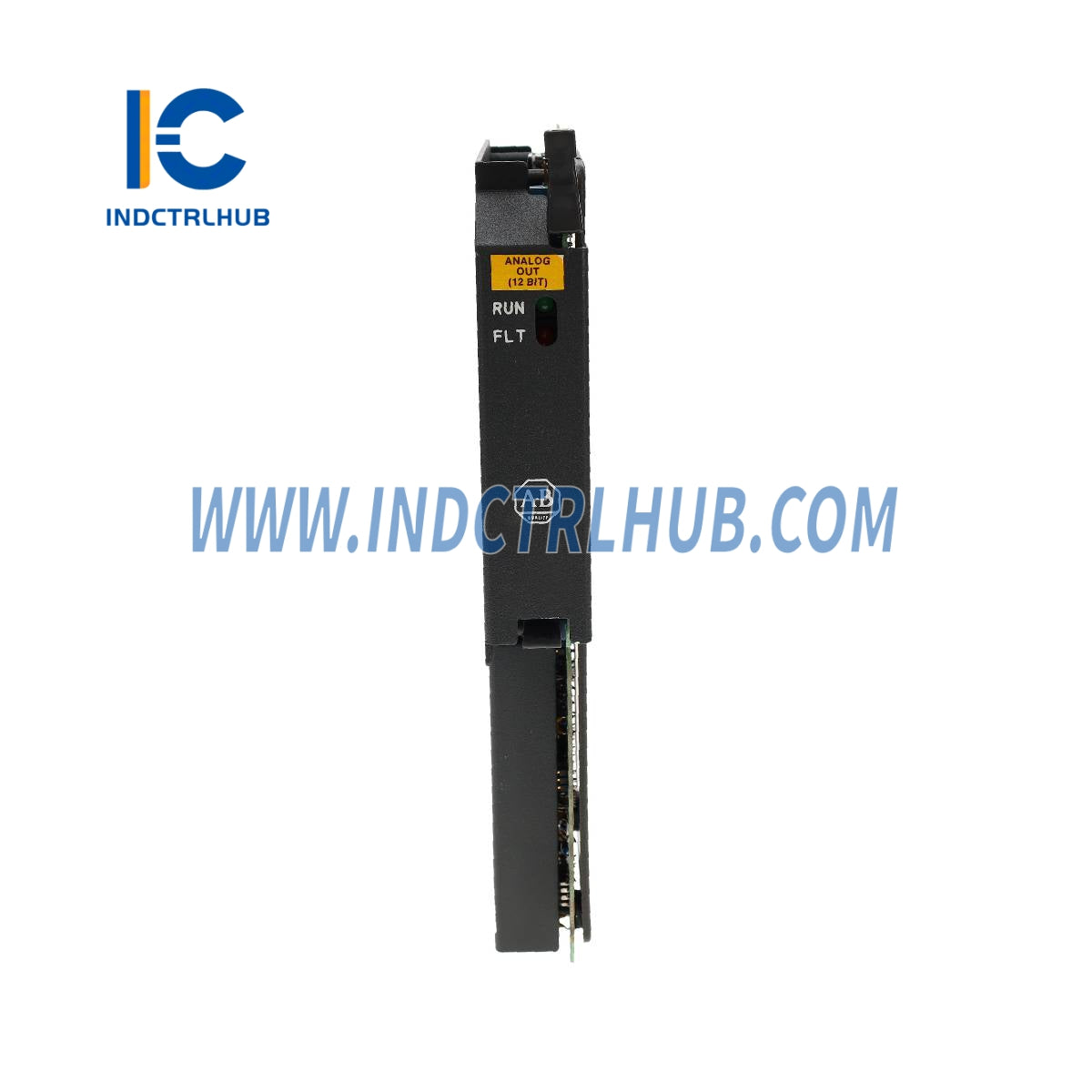

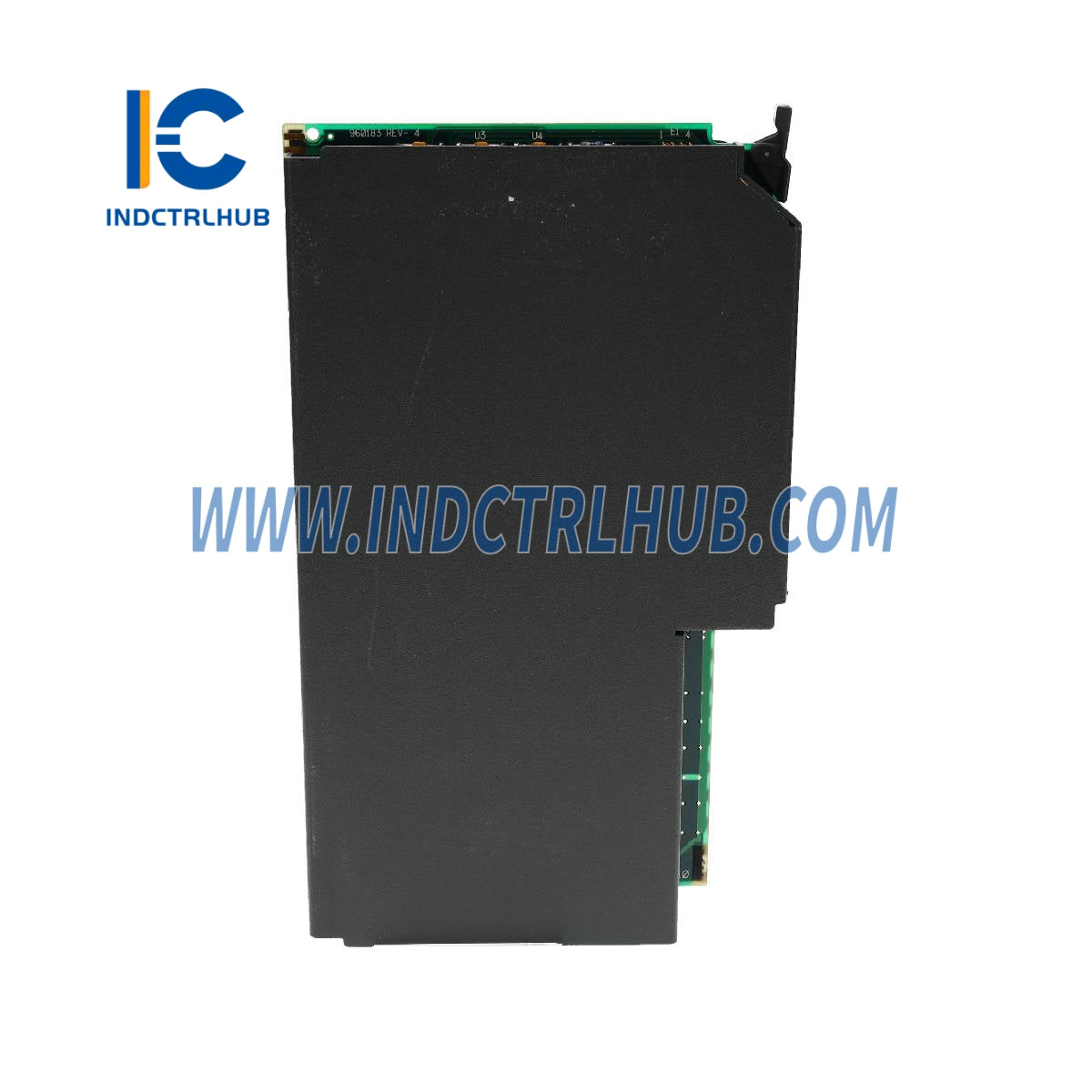

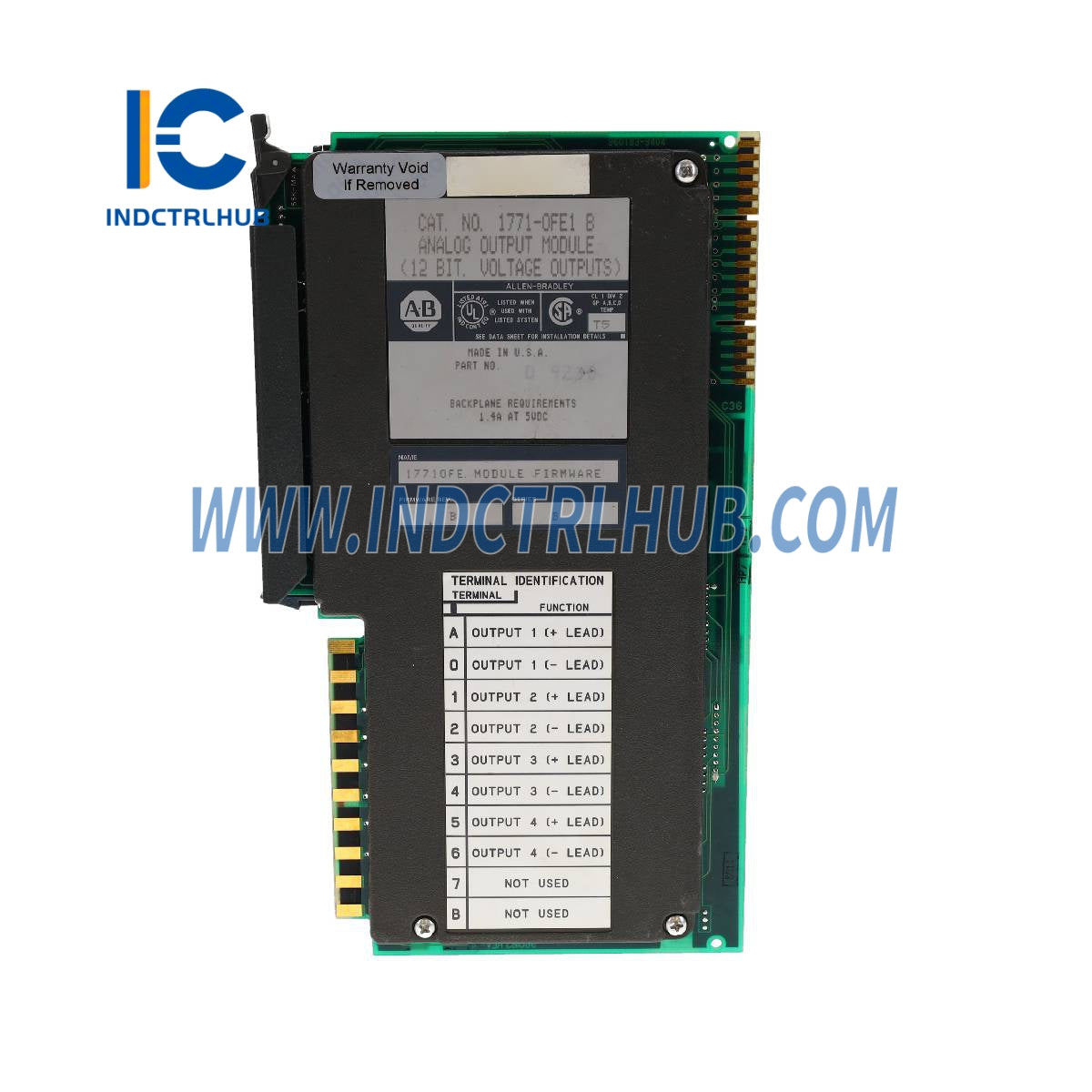

Módulo de Salida Analógica ALLEN BRADLEY 1771-OFE1

Salidas por módulo

4 Aislados Individualmente

Ubicación del módulo

Chasis I/O Bulletin 1771 - Un Slot

Rangos de Voltaje de Salida (Nominal)

+1 a +5 V CC  -10 a +10 V CC  0 a +10 V CC

Corriente de Salida (Máx)

10mA por canal en modo de voltaje

Rangos de Corriente de Salida (Nominal)

+4 a +20mA (1771-OFE2)  0 a +50mA (1771-OFE3)

Resolución digital

binario de 12 bits (1 parte en 4095)

Capacitancia de salida

0.01µF (Salidas de Voltaje)  0.022µF (Salidas de Corriente)

Impedancia de salida

<0.25Ω para salidas de voltaje (excluyendo la resistencia del cableado de contacto)  >1.5MΩ para salidas de corriente

Impedancia máxima de bucle en modo de corriente

1200 Ω (1771-OFE2)  400 Ω (1771-OFE3)

Protección contra Sobrecarga de Salida

Todas las salidas protegidas contra condiciones de carga de cortocircuito (máx. 1 min)

Aislamiento

1000V RMS entre los canales de salida  Probado a 1500V (transitorio) entre el circuito de salida y la lógica de control (lado del sistema)

Tiempo de Establecimiento del Convertidor D/A

0.8 ms máx para carga resistiva

Frecuencia de escaneo interno

8.0 ms (datos BCD y escalado)  1.6 ms (datos binarios y sin escalado)

Precisión (Incluyendo Linealidad, Ganancia, Desplazamiento a 25°C)

±0,1% de la escala completa  ±1/2 LSD (modo BCD)  ±1/2 LSB (modo binario)

Coeficiente de Temperatura

±50 ppm/°C del rango de escala completa

Condiciones Ambientales

Temperatura de operación: 0°C a +60°C (32°F a 140°F)  Temperatura de almacenamiento: -40°C a +85°C (-40°F a 185°F)  Humedad: 5% a 95% (Sin condensación)

Brazo de cableado de campo

Catálogo N.º 1771-WC

Par de apriete del tornillo del brazo de cableado de campo

7-9 libras-pulgadas (0.6-1.1 Nm)
