Product Description
Detalles del producto
|
Fabricante |
Allen-Bradley |
|---|---|
|
Modelo/Número de pieza |

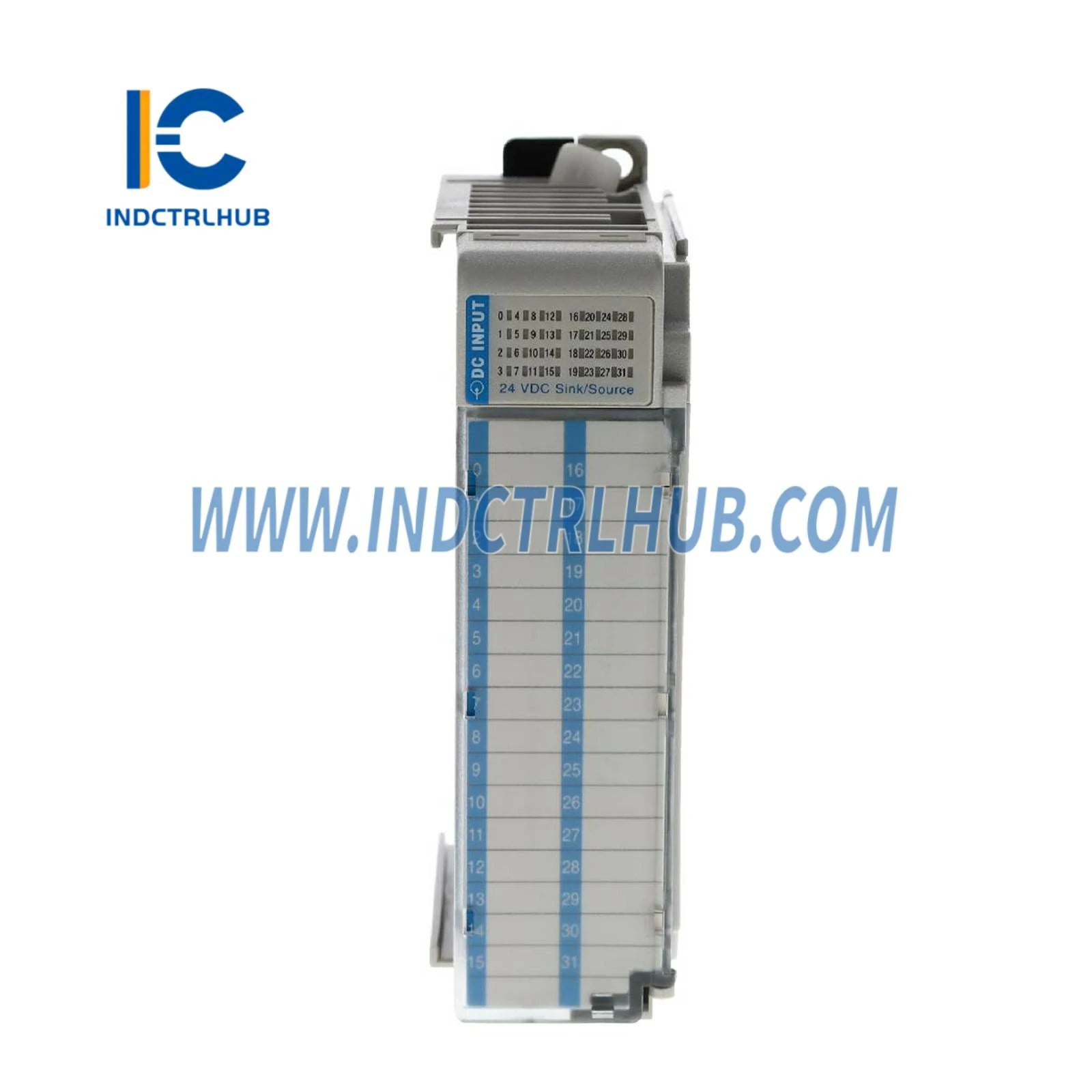

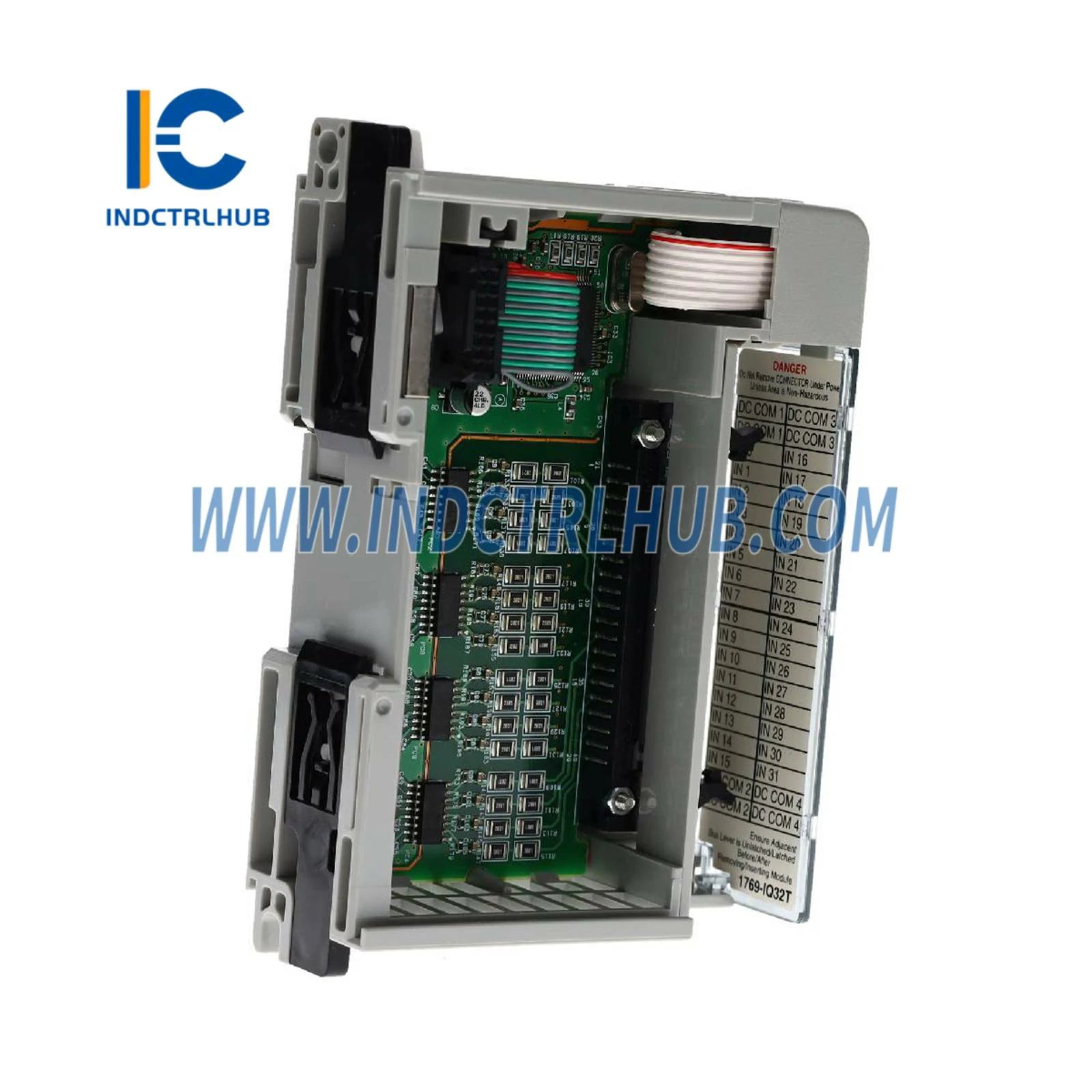

1769-IQ32/T |
|
Descripción |
Módulo de Entrada Sink/Source de 24V CC de 32 puntos compacto |
Especificaciones de Entrada
|
Atributo |
Especificación |
|---|---|
|
Categoría de voltaje |
24V CC (sumidero/fuente) |
|
Rango de Voltaje de Operación |
10 a 30V CC a 30°C (86°F) / 10 a 26.4V CC a 60°C (140°F) |
|
Número de entradas |
32 |
|
Consumo de Corriente del Bus (máx.) |
170 mA a 5V CC (0.85W) |
|
Disipación de calor |
4.6 W (Watts totales con todos los puntos energizados) |
|
Retardo de señal (máx.) |
Retraso de encendido: 8.0 ms, Retraso de apagado: 8.0 ms |
|
Voltaje en estado de apagado (máx.) |
5 V CC |
|
Corriente en estado de apagado (máx.) |
1,5 mA |
|
Voltaje en estado activo (mín.) |
10 V CC |
|
Corriente en estado activo (mín.) |
2,0 mA |
|
Corriente de arranque (máx.) |
250 mA |
|
Impedancia nominal |
5.2 kΩ a 24V CC, 6.1 kΩ a 30V CC |
|
Compatibilidad de Entrada IEC |
Tipo 1+ |
|
Clasificación de Distancia de Suministro de Energía |
8 módulos (Distancia máxima de la fuente de alimentación/controlador) |
|
Aislamiento del Punto de Entrada al Bus (Bus Compacto) |
1200V CA durante 1 seg. o 1697V CC durante 1 seg. |
|
Voltaje de trabajo |
75V CC (aislamiento reforzado de Clase 2 según IEC) |
|
Grupos aislados |
Grupo 1: Entradas 0-7, Grupo 2: Entradas 8-15, Grupo 3: Entradas 16-23, Grupo 4: Entradas 24-31 |
|
Grupo de Entrada a Aislamiento de Grupo de Entrada |
1200V CA durante 1 seg. o 1697V CC durante 1 seg. |
|
Código de identificación del proveedor |
1 |
|
Código de tipo de producto |
7 |
|
Código de producto |
68 |
