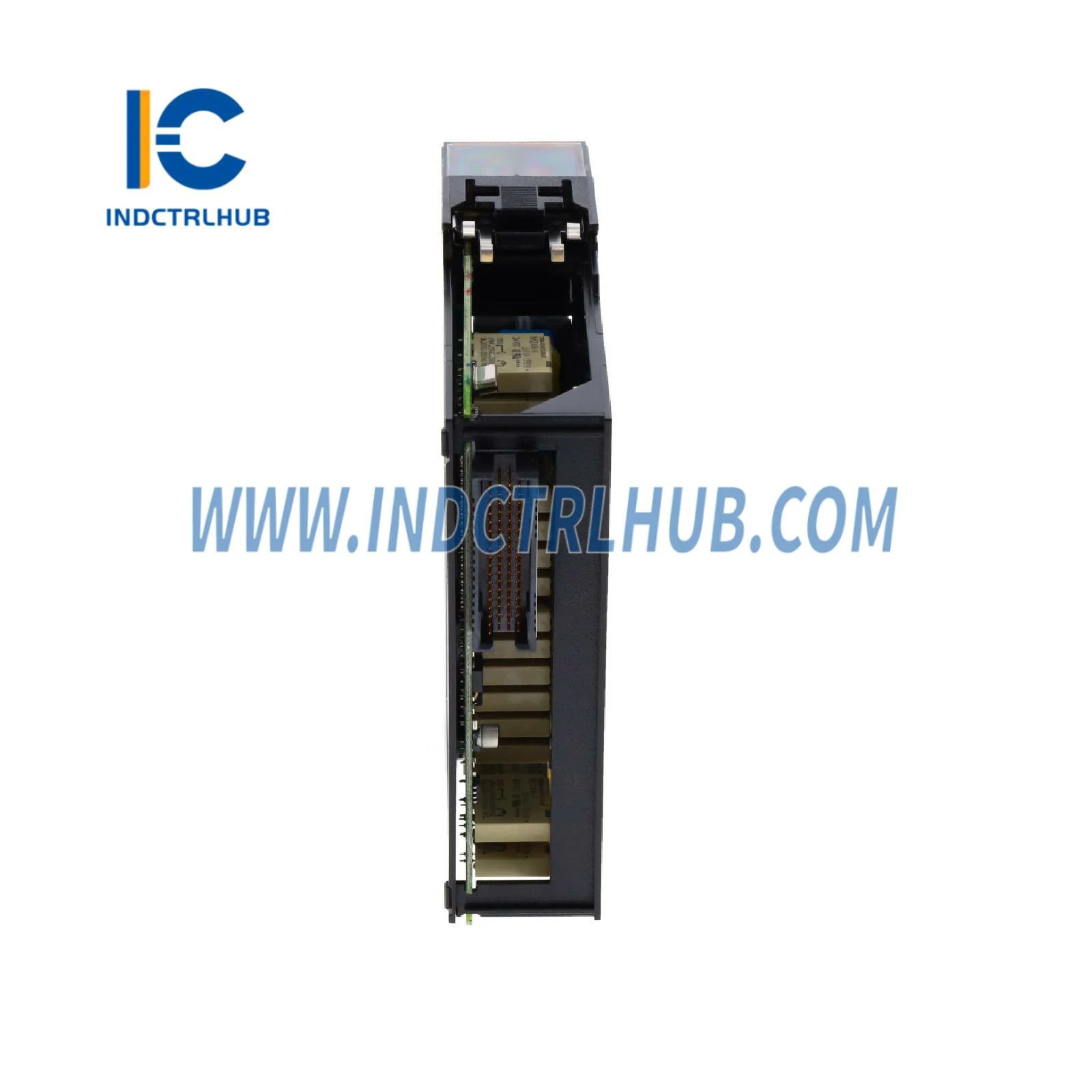

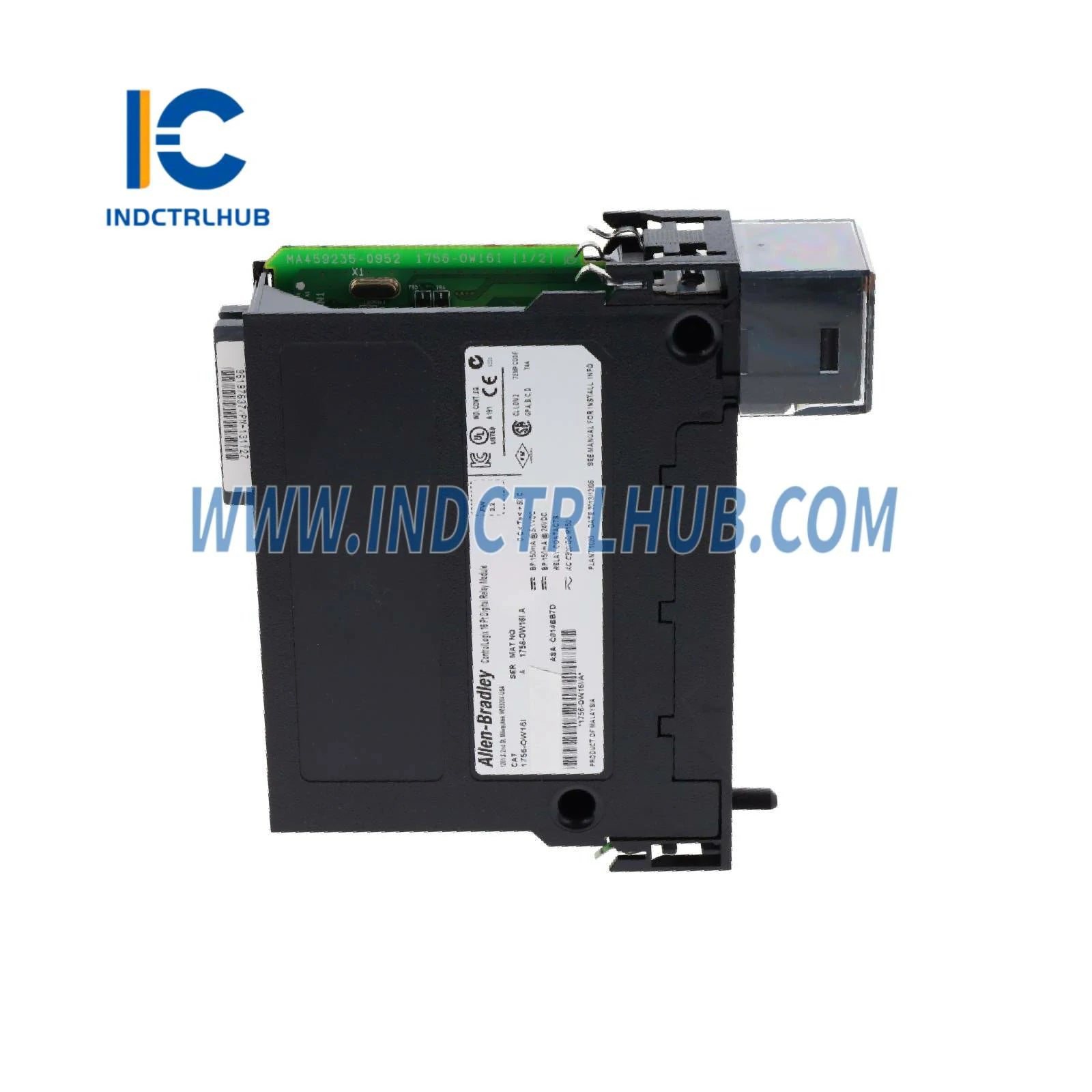

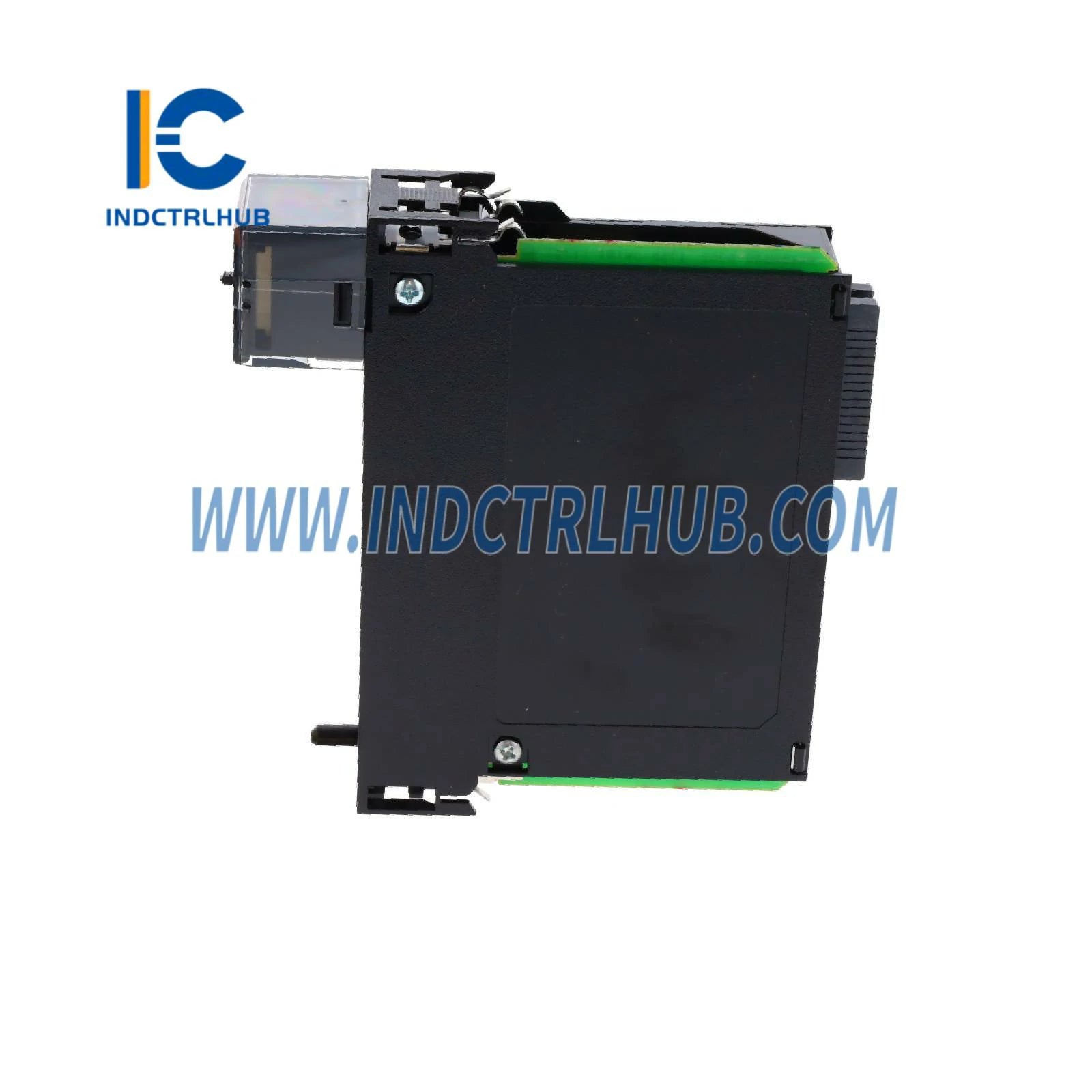

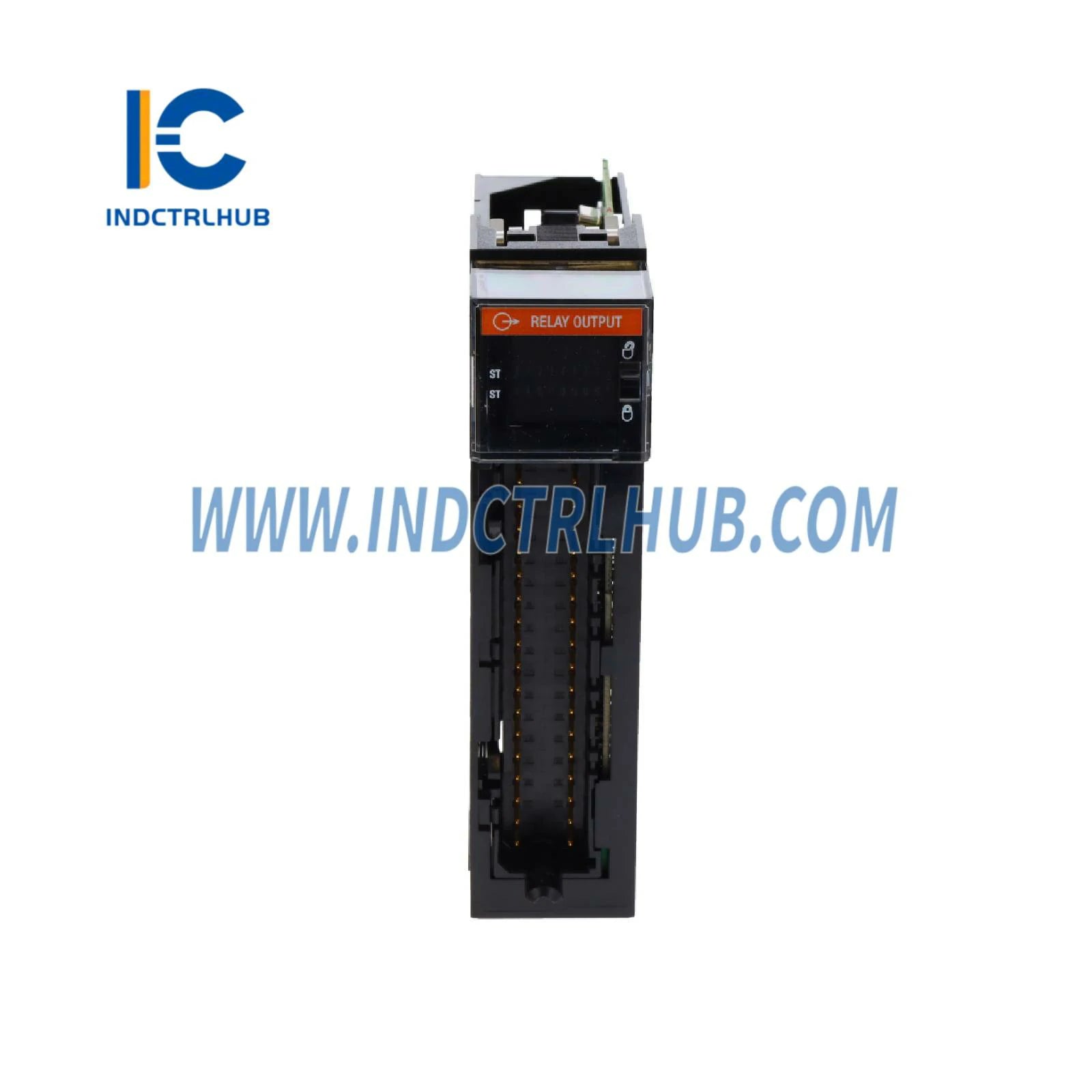

ALLEN BRADLEY 1756-OW16I/A Módulo de salida de relé aislado AC/DC ControlLogix

Cantidad

Descripción del Producto

Parámetro	Detalles
Número de Parte	1756-OW16I, Serie A
Nombre del Producto	Módulo de Salida de Relé Aislado AC/DC ControlLogix
Aplicación	Control de dispositivos alimentados por AC o DC con aislamiento individual
Compatibilidad	Compatible con chasis ControlLogix
Función	Proporciona 16 salidas de relé aisladas individualmente

Parámetro	Detalles
Canales de Salida	16 salidas digitales (aisladas individualmente)
Rango de Voltaje de Salida	5_265 V AC, 5_125 V DC
Voltaje Nominal de Salida	24 V DC, 120/240 V AC
Corriente de Salida	1 A por punto a 30°C, 0.5 A por punto a 60°C; 8 A total por módulo a 60°C
Caída de Voltaje en Estado Encendido	1.5 V máximo a 1 A
Corriente de Fuga en Estado Apagado	0 mA (características de relé de estado sólido)
Tiempo de Retardo de Señal	9 ms (de apagado a encendido), 9 ms (de encendido a apagado)
Corriente de Sobretensión	4 A por 100 ms por punto, no repetitiva
Corriente Mínima de Carga	10 mA por punto
Disipación de Potencia	7.5 W máximo a 60°C
Carga de Corriente en Backplane	250 mA a 5.1 V DC, 85 mA a 24 V DC
Aislamiento	250 V (continuo), tipo de aislamiento básico, aislamiento canal a canal y canal a backplane
Conexiones de Terminal	Bloque de terminales removible de 20 pines (RTB)
Tamaño de Cable	0.2_2.5 mm² (22_14 AWG)
Temperatura de Operación	0°C a 60°C (32°F a 140°F)
Temperatura de Almacenamiento	-40°C a 85°C (-40°F a 185°F)
Humedad	5% a 95% (sin condensación)
Tolerancia a Vibraciones	2 G a 10_500 Hz
Tolerancia a Impactos	30 G (en operación), 50 G (fuera de operación)
Dimensiones	145 mm x 35 mm x 140 mm (5.71 in x 1.38 in x 5.51 in)
Peso	0.35 kg (0.77 lb)
Cumplimiento de Normas	CE, UL, CSA (Clase I, Div 2, Grupos A, B, C, D), FM

Parámetro	Detalles
Número de Parte	1756-OW16I, Serie A
Nombre del Producto	Módulo de Salida de Relé Aislado AC/DC ControlLogix
Aplicación	Control de dispositivos alimentados por AC o DC con aislamiento individual
Compatibilidad	Compatible con chasis ControlLogix
Función	Proporciona 16 salidas de relé aisladas individualmente

Parámetro	Detalles
Canales de Salida	16 salidas digitales (aisladas individualmente)
Rango de Voltaje de Salida	5_265 V AC, 5_125 V DC
Voltaje Nominal de Salida	24 V DC, 120/240 V AC
Corriente de Salida	1 A por punto a 30°C, 0.5 A por punto a 60°C; 8 A total por módulo a 60°C
Caída de Voltaje en Estado Encendido	1.5 V máximo a 1 A
Corriente de Fuga en Estado Apagado	0 mA (características de relé de estado sólido)
Tiempo de Retardo de Señal	9 ms (de apagado a encendido), 9 ms (de encendido a apagado)
Corriente de Sobretensión	4 A por 100 ms por punto, no repetitiva
Corriente Mínima de Carga	10 mA por punto
Disipación de Potencia	7.5 W máximo a 60°C
Carga de Corriente en Backplane	250 mA a 5.1 V DC, 85 mA a 24 V DC
Aislamiento	250 V (continuo), tipo de aislamiento básico, aislamiento canal a canal y canal a backplane
Conexiones de Terminal	Bloque de terminales removible de 20 pines (RTB)
Tamaño de Cable	0.2_2.5 mm² (22_14 AWG)
Temperatura de Operación	0°C a 60°C (32°F a 140°F)
Temperatura de Almacenamiento	-40°C a 85°C (-40°F a 185°F)
Humedad	5% a 95% (sin condensación)
Tolerancia a Vibraciones	2 G a 10_500 Hz
Tolerancia a Impactos	30 G (en operación), 50 G (fuera de operación)
Dimensiones	145 mm x 35 mm x 140 mm (5.71 in x 1.38 in x 5.51 in)
Peso	0.35 kg (0.77 lb)
Cumplimiento de Normas	CE, UL, CSA (Clase I, Div 2, Grupos A, B, C, D), FM
