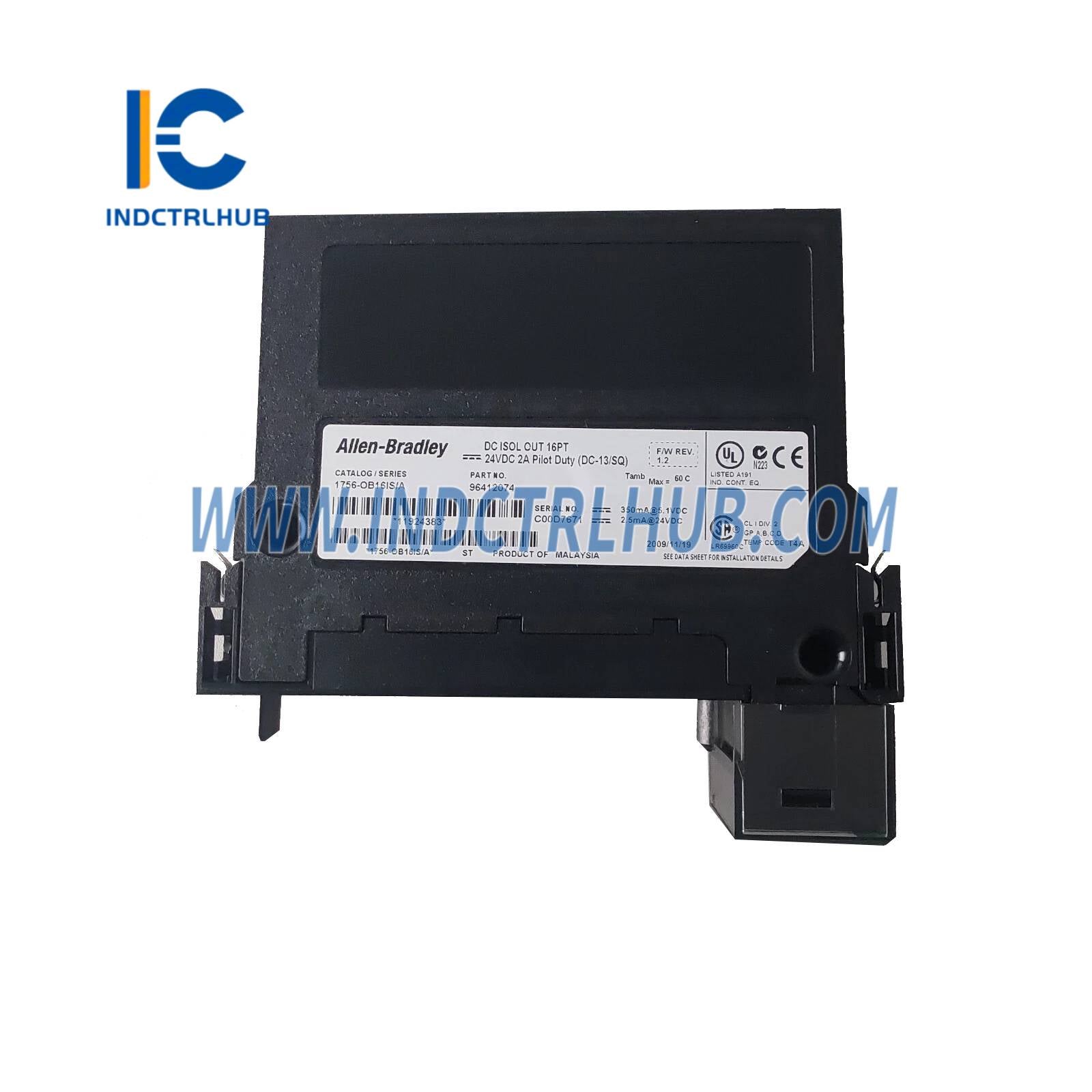

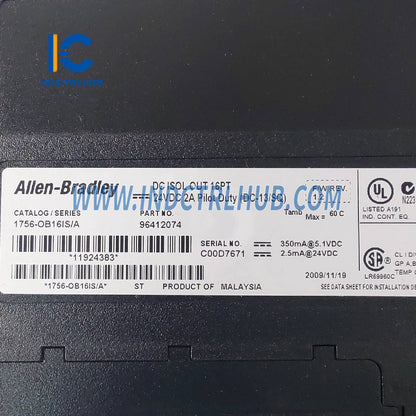

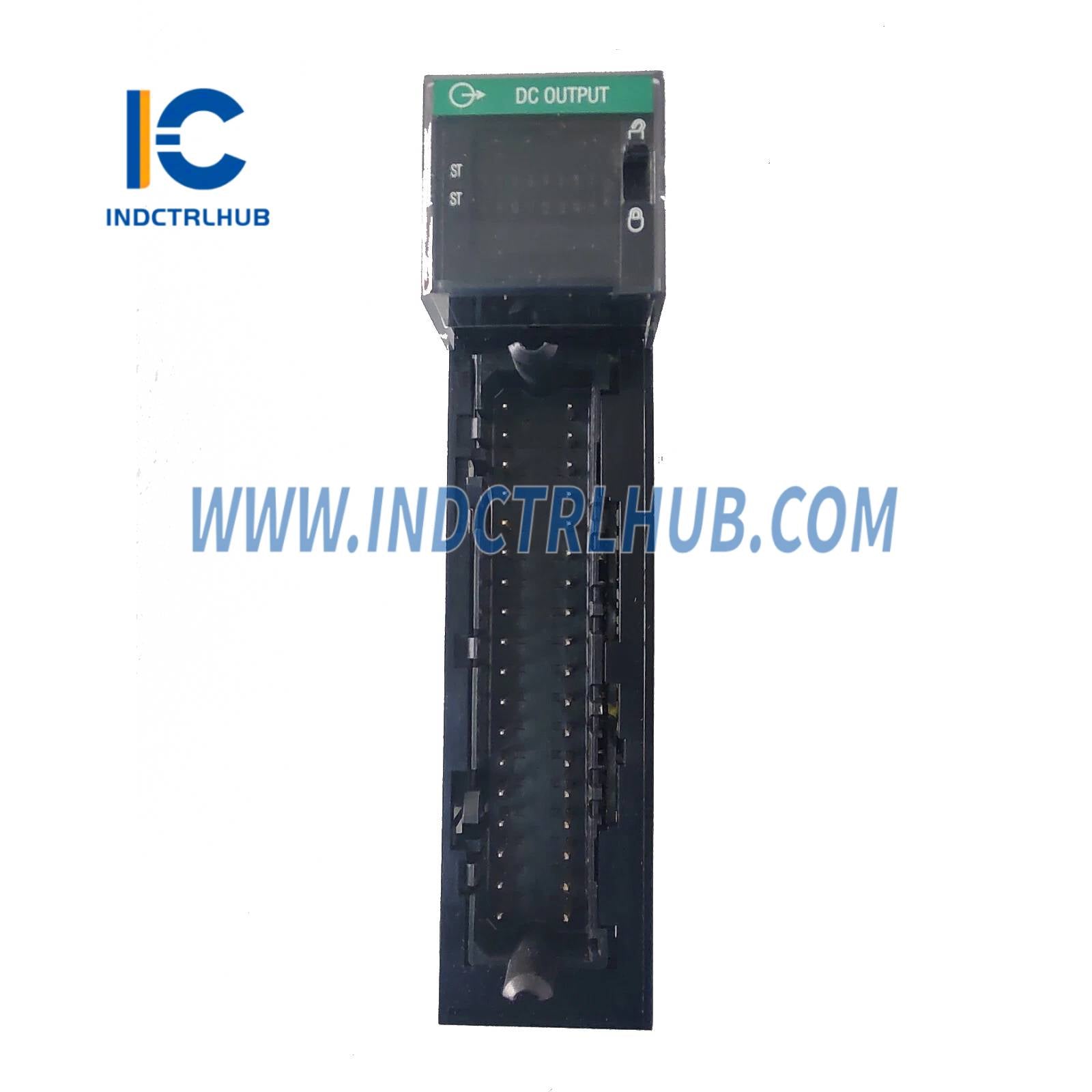

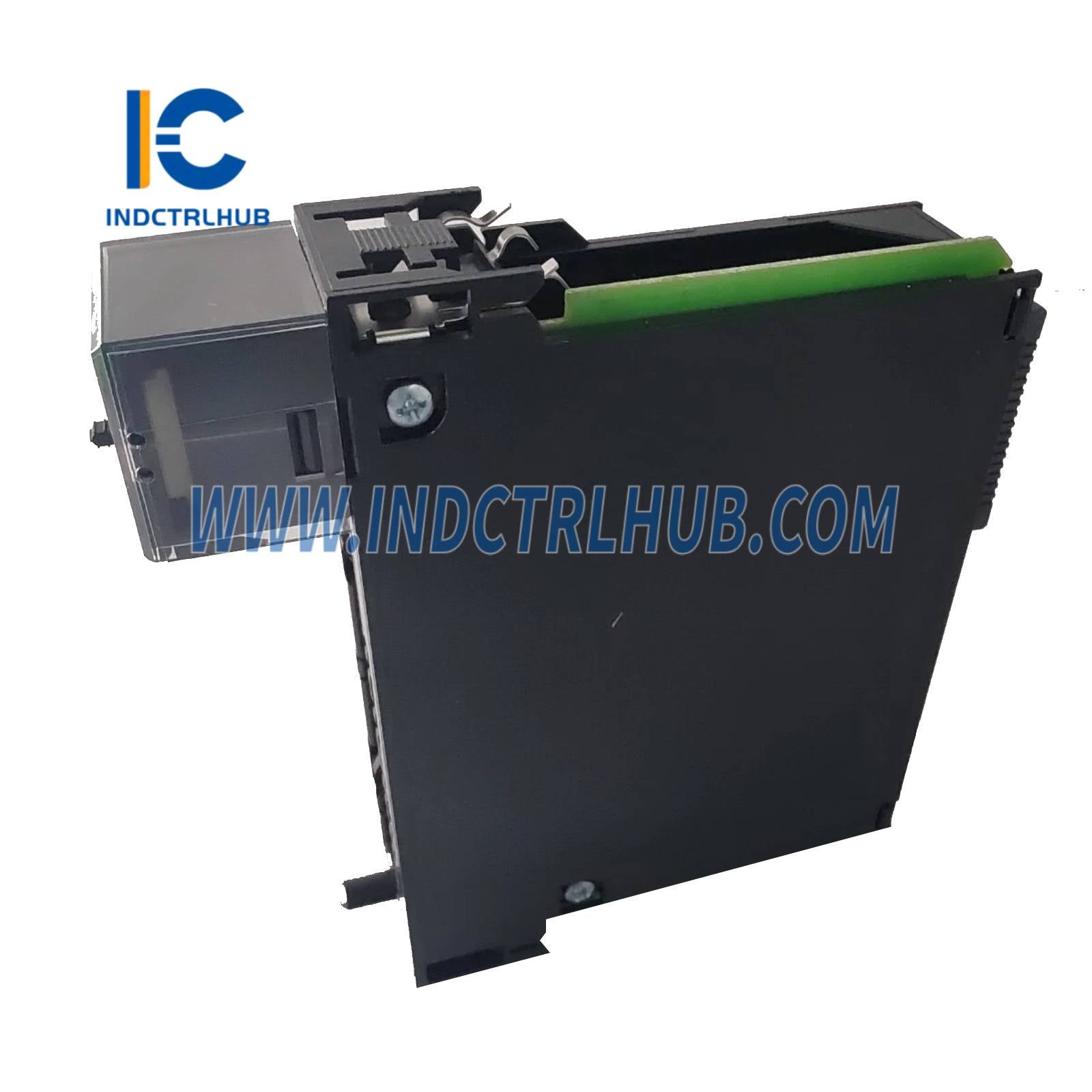

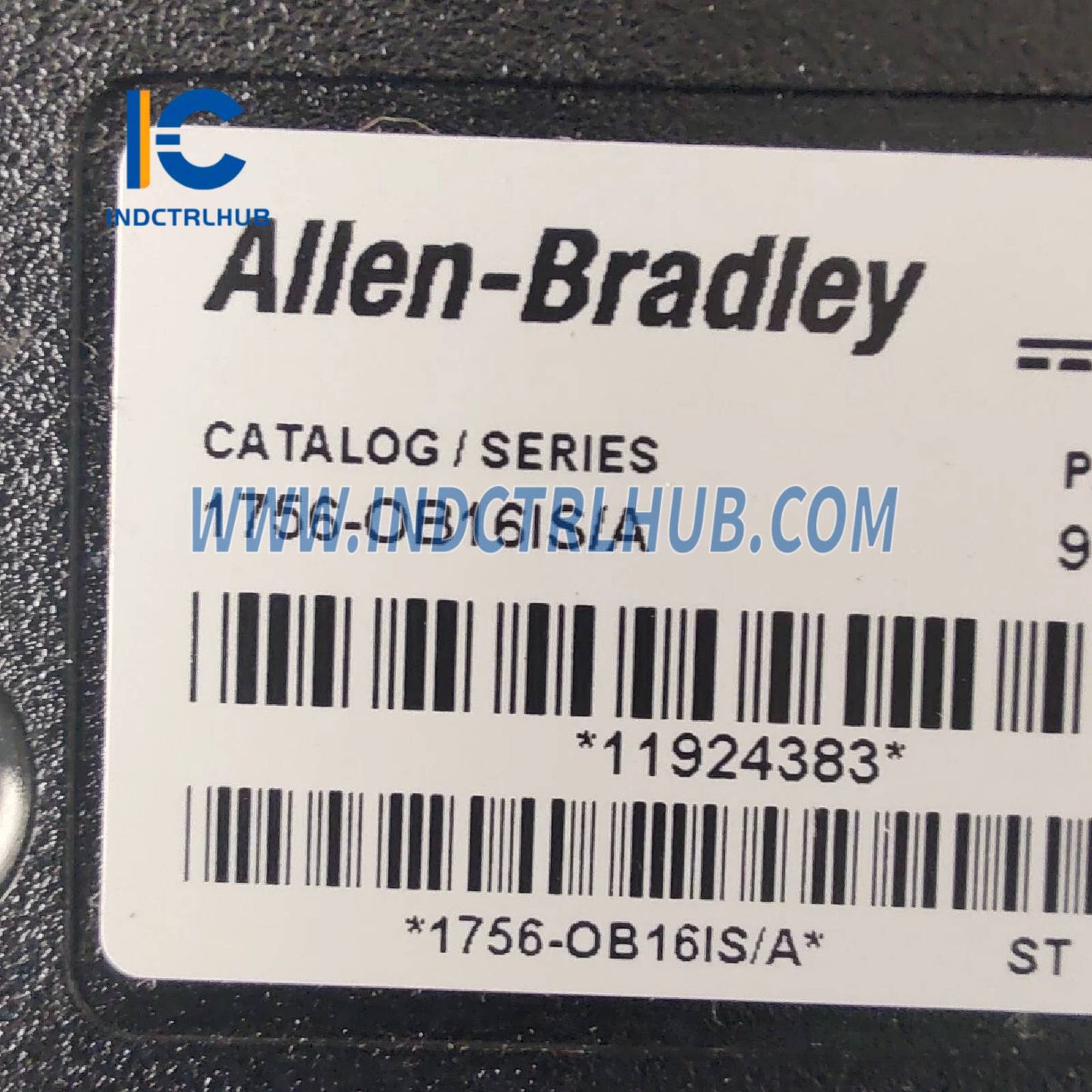

ALLEN BRADLEY 1756-OB16IS/A Módulo de Salida Digital de CC ControlLogix
ALLEN BRADLEY 1756-OB16IS/A Módulo de Salida Digital de CC ControlLogix
Manufacturer: ALLEN BRADLEY
Product No.: 1756-OB16IS/A
Condition:1000 en existencias
Product Type: Módulo de Salida Digital CC ControlLogix
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Soporte 24/7
- Devoluciones de 30 días
- Envío rápido
Descripción del Producto
| Parámetro | Detalles |
|---|---|
| Número de Parte | 1756-OB16IS, Serie A |
| Nombre del Producto | Módulo de Salida Digital DC ControlLogix |
| Aplicación | Control de precisión para automatización industrial, con salidas programadas y aisladas |
| Compatibilidad | Compatible con chasis ControlLogix, soporta arquitectura CIPSync |
| Función | Proporciona 16 salidas digitales individualmente aisladas, 8 de las cuales están programadas para temporización precisa |
Especificaciones Funcionales
| Parámetro | Detalles |
|---|---|
| Canales de Salida | 16 salidas digitales, individualmente aisladas (8 programadas, 8 no programadas) |
| Tipo de Salida | Sink o source |
| Rango de Voltaje de Salida | 10_30 V DC |
| Voltaje Nominal de Salida | 12/24 V DC |
| Corriente de Salida | 1 A por canal a 60°C, 2 A por canal a 30°C, 4 A total por módulo a 60°C, 8 A total por módulo a 30°C |
| Caída de Voltaje en Estado Encendido | 1.2 V máximo |
| Corriente de Fuga en Estado Apagado | 0.5 mA máximo por punto |
| Tiempo de Retardo de Señal | 1 ms (de apagado a encendido), 2 ms (de encendido a apagado) |
| Corriente de Sobretensión | 4 A por 10 ms por punto, repetible |
| Precisión de Temporización | ±16.7 µs para salidas programadas |
| Disipación de Potencia | 4.8 W máximo |
| Carga de Corriente en Backplane | 350 mA @ 5.1 V DC, 2.5 mA @ 24 V DC |
| Aislamiento | 250 V AC (entre salidas y backplane), 1350 V AC (prueba de aislamiento básico) |
| Conexiones de Terminal | Bloque de terminales desmontable de 36 pines (RTB) |
| Tamaño de Cable | 0.2_2.5 mm² (22_14 AWG) |
| Corriente Mínima de Carga | 1 mA por salida |
| Temperatura de Operación | 0°C a 60°C (32°F a 140°F) |
| Temperatura de Almacenamiento | -40°C a 85°C (-40°F a 185°F) |
| Humedad | 5% a 95% (sin condensación) |
| Tolerancia a Vibraciones | 2 G continuo, 30 G choque |
| Dimensiones | 237.5 mm x 183 mm x 55 mm (9.35 in x 7.20 in x 2.17 in) |
| Peso | 0.25 kg (0.55 lb) |
| Cumplimiento de Normas | CE, UL, CSA (Clase I, Div 2, Grupos A, B, C, D), RoHS |
| Certificaciones | Certificado TUV para seguridad funcional (SIL 2), requiere CIPSync para salidas programadas |
Características Adicionales
| Parámetro | Detalles |
|---|---|
| Salidas Programadas | 8 salidas soportan temporización precisa mediante arquitectura CIPSync |
| Estados de Fallo Configurables | Mantener, Encendido o Apagado por canal |
| Intercambiable en Caliente | Sí, con alimentación encendida en chasis ControlLogix |
| Tipo de Carcasa | Estilo abierto |
| Revisión de Firmware | 1.2 (corrige anomalía para horarios tardíos > 64 ms) |
