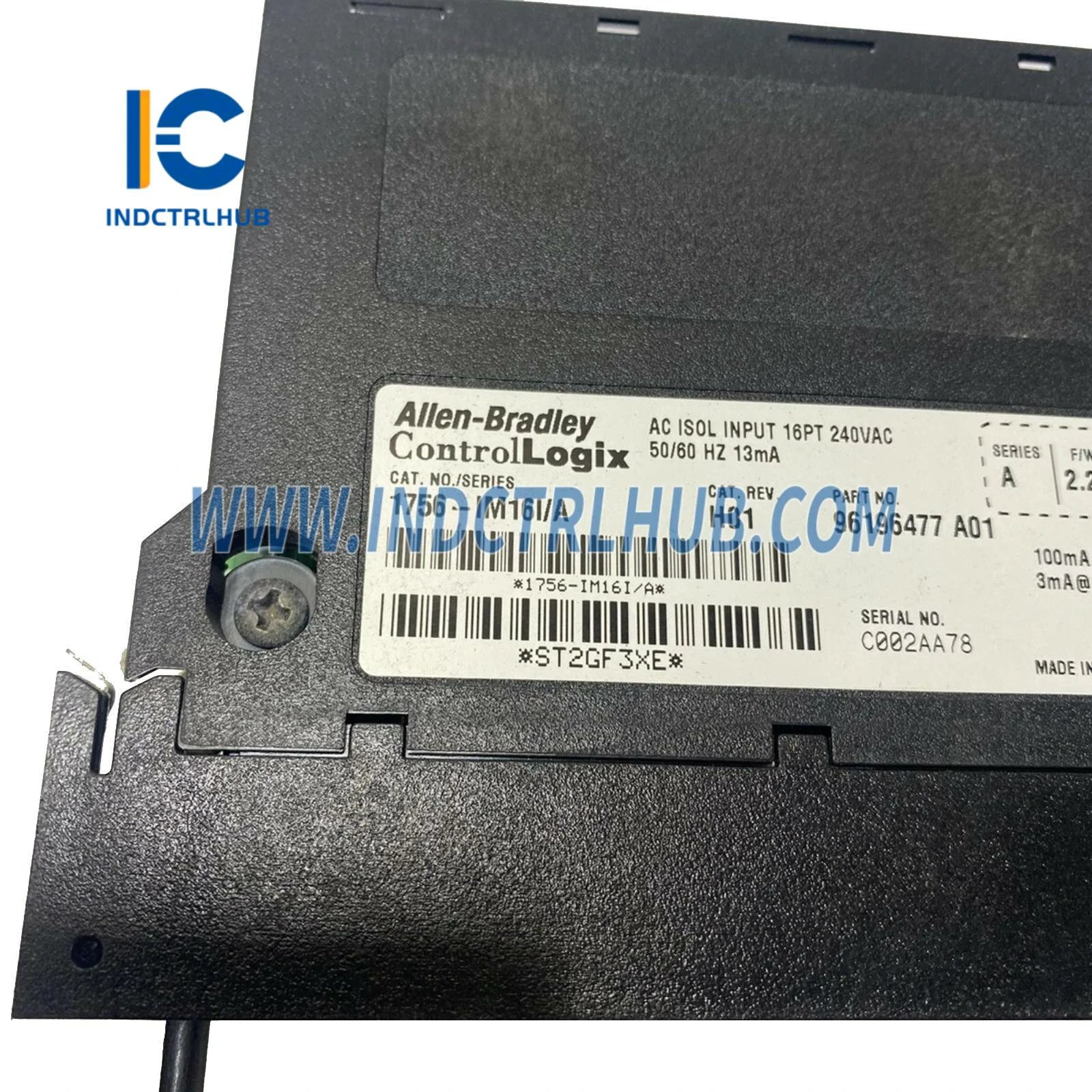

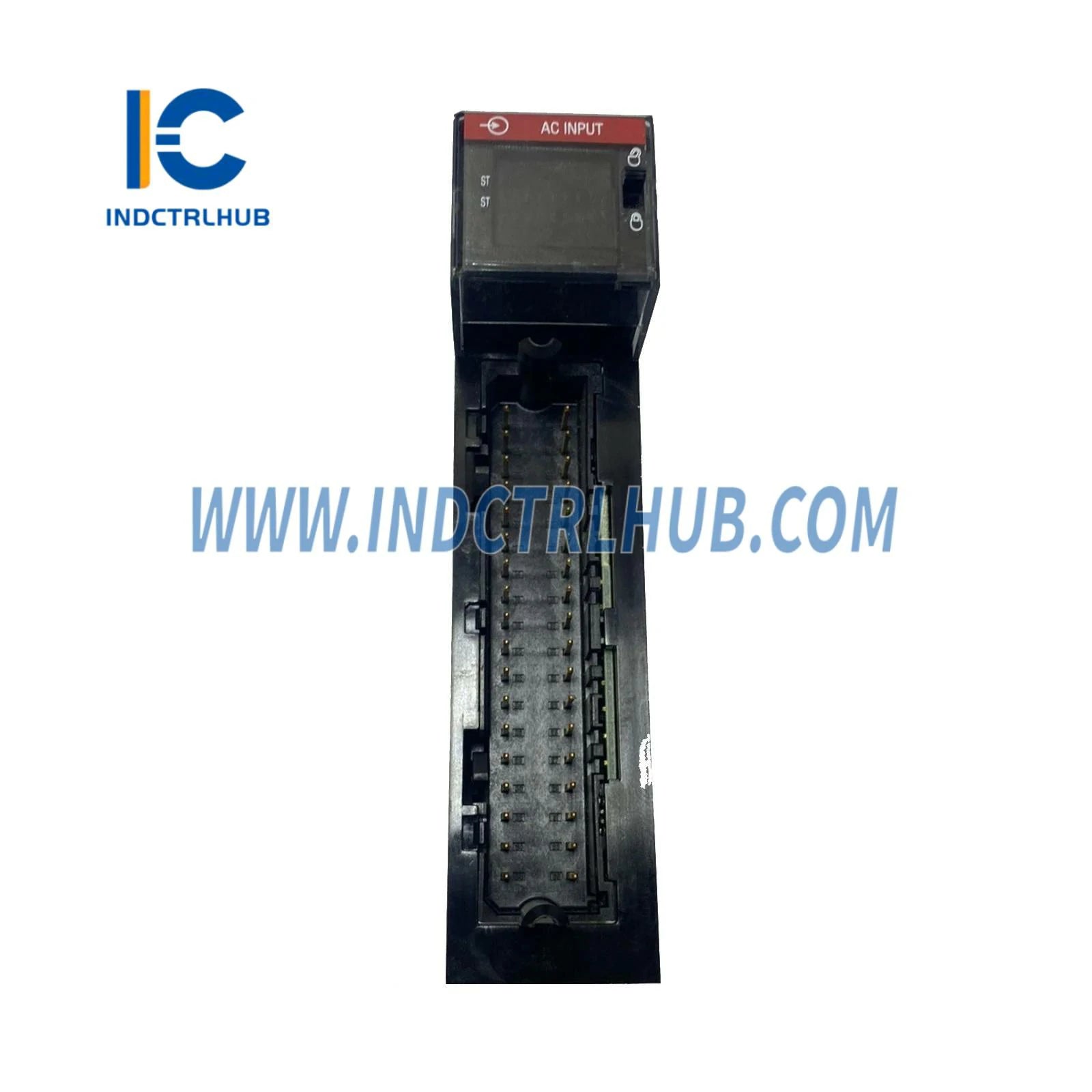

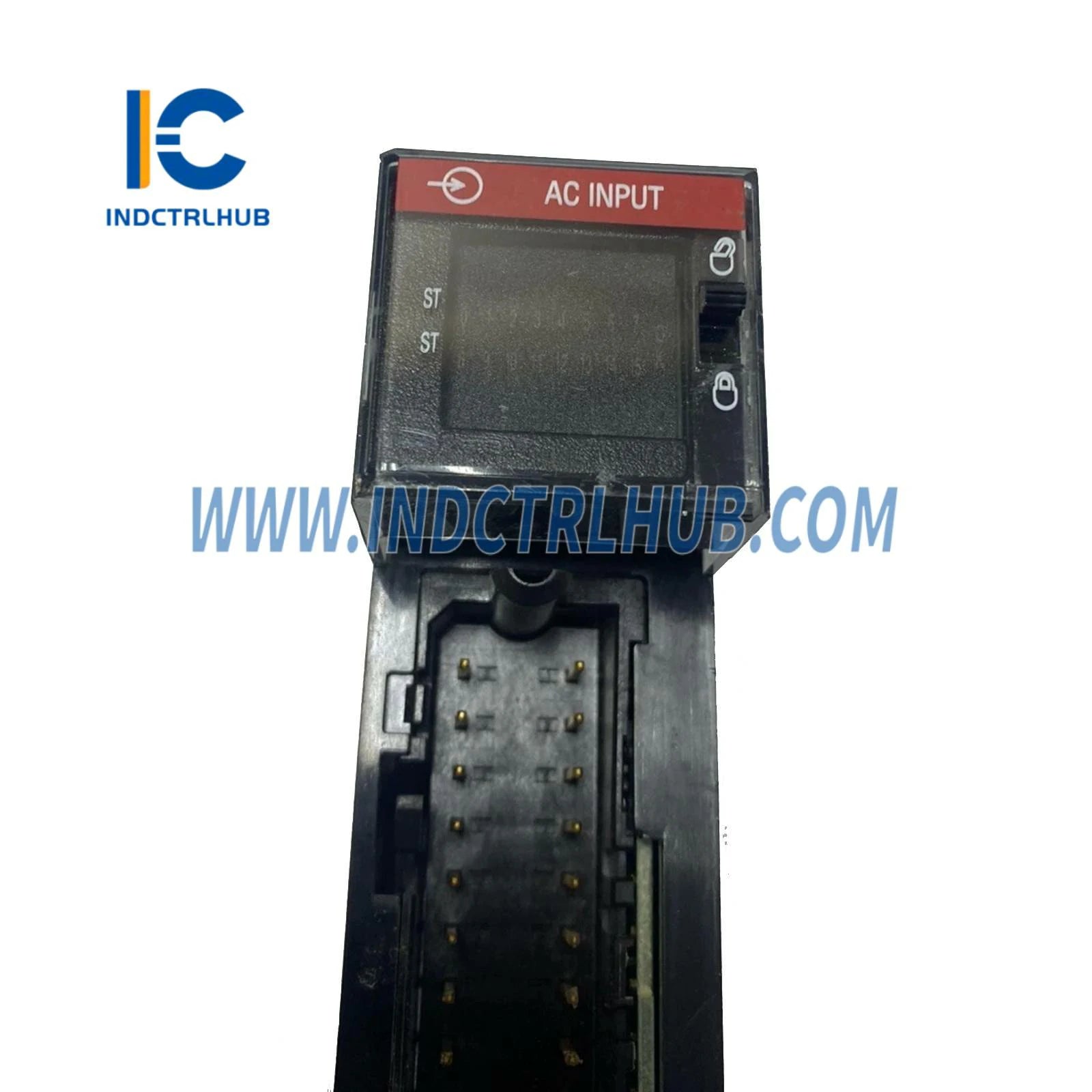

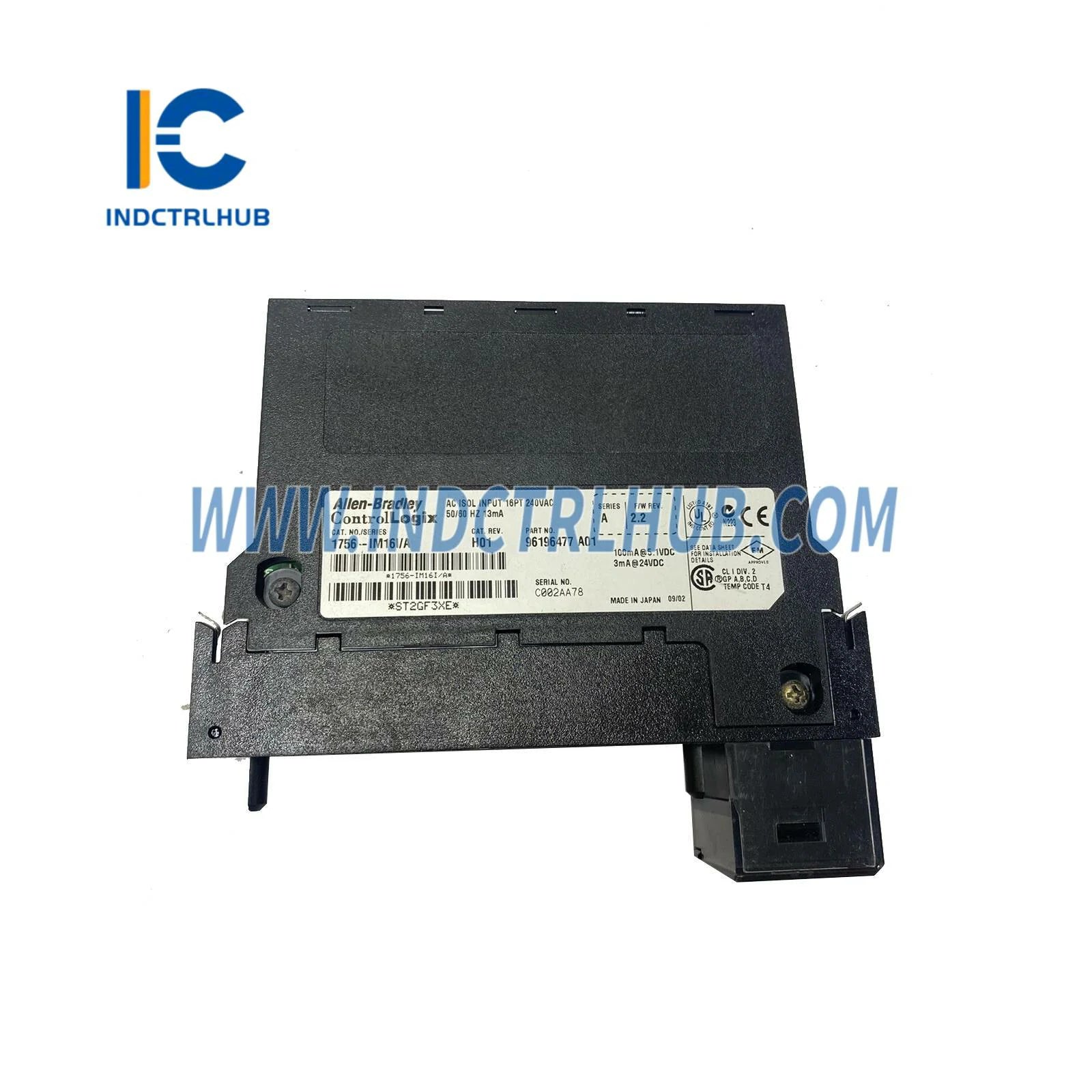

ALLEN BRADLEY 1756-IM16I/A Módulo de Entrada Digital de CA ControlLogix

Cantidad

Descripción del Producto

Parámetro	Detalles
Número de Parte	1756-IM16I, Serie A
Nombre del Producto	Módulo de Entrada Digital AC ControlLogix
Aplicación	Procesamiento de entradas digitales para automatización industrial
Compatibilidad	Compatible con chasis ControlLogix
Función	Detecta estados encendido/apagado para señales de entrada AC en sistemas ControlLogix

Parámetro	Detalles
Canales de Entrada	16 entradas aisladas individualmente
Rango de Voltaje de Entrada	159_265 V AC, 47_63 Hz
Voltaje Nominal de Entrada	240 V AC
Corriente de Entrada	13 mA @ 240 V AC, 60 Hz
Rango de Voltaje en Estado Encendido	159_265 V AC
Rango de Voltaje en Estado Apagado	0_40 V AC
Corriente en Estado Encendido	Mínimo 5 mA @ 159 V AC, máximo 16 mA @ 265 V AC
Corriente en Estado Apagado	Máximo 2.5 mA
Impedancia de Entrada	20.8 kΩ @ 265 V AC, 60 Hz
Tiempo de Retardo de Entrada	Programable de 9_29 ms (de encendido a apagado), 10_29 ms (de apagado a encendido)
Formato de Datos	Binario
Disipación de Potencia	5.8 W máximo @ 265 V AC, 60 Hz
Disipación Térmica	19.78 BTU/h máximo
Carga de Corriente en Backplane	100 mA @ 5.1 V DC, 3 mA @ 24 V DC
Aislamiento	250 V (continuo), tipo de aislamiento básico, entradas al backplane y entrada a entrada
Conexiones de Terminal	Bloque de terminales removible de 36 pines (RTB), 1756-TBCH o 1756-TBS6H
Tamaño de Cable	0.2_2.5 mm² (22_14 AWG), cable de cobre sólido o trenzado
Temperatura de Operación	0°C a 60°C (32°F a 140°F)
Temperatura de Almacenamiento	-40°C a 85°C (-40°F a 185°F)
Humedad	5% a 95% (sin condensación)
Tolerancia a Vibraciones	2 G @ 10_500 Hz
Tolerancia a Impactos	30 G (en operación), 50 G (fuera de operación)
Dimensiones	145 mm x 35 mm x 140 mm (5.71 in x 1.38 in x 5.51 in)
Peso	0.4 kg (0.88 lb)
Cumplimiento de Normas	CE, UL, CSA (Clase I, Div 2, Grupos A, B, C, D), FM, RCM
Certificaciones	Certificado TUV para seguridad funcional (SIL 2)
