Product Description

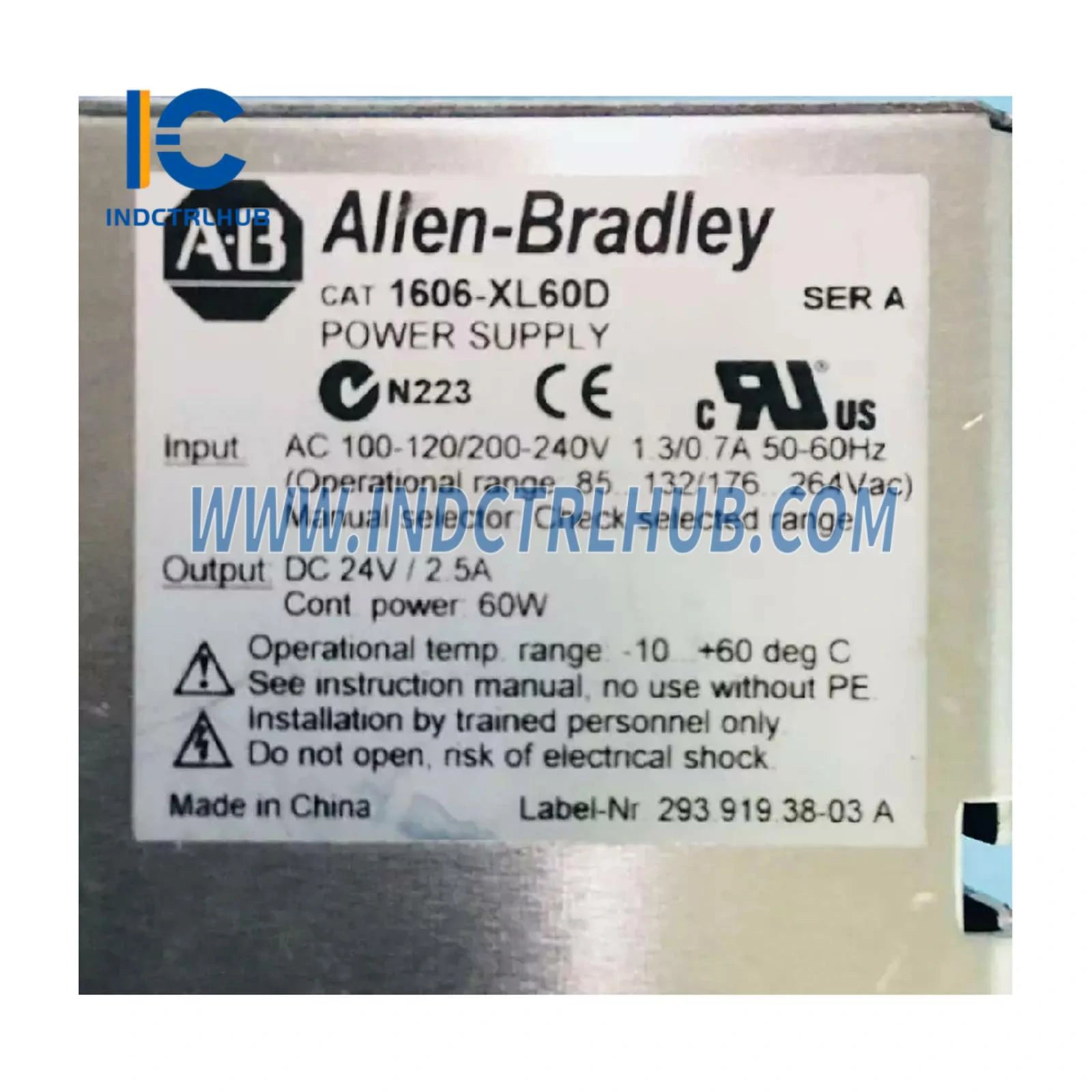

Fuente de alimentación Allen-Bradley XL 60 W (Modelo: 1606-XL60D)
Fabricante: Allen-Bradley
Número de modelo/parte: 1606-XL60D
Descripción: Fuente de alimentación XL 60 W
Especificaciones Generales:
| Atributo |
Especificación |
| Eficiencia |
87.5% (típico a 230 V CA, 24V/2.5A) |
| Corriente de entrada |
25 A (típico a 264 V CA, arranque en frío) |
| Tiempo de espera |
>20 ms a 196 V CA, 24V/2.5A |
| MTBF (Tiempo Medio Entre Fallas) |
740,000 horas (a 40°C, SN 29500) |
| Ciclo de Vida (Electrolíticos) |
Electrolíticos de larga duración, especificados para +105°C |
| Retraso de inicio |
0,1 s (típico) |
| Tiempo de subida |
5...20 ms (dependiendo de la carga) |
| Comportamiento de sobrecarga |
Alta corriente de sobrecarga (hasta 1.5 x INom) con reducción gradual en Vout |
Especificaciones de Entrada:
| Atributo |
Especificación |
| Voltaje de entrada |
CA 100–120V o 200–240V (conmutable), 47–63 Hz |
| Corriente de entrada |
<1.3 A (posición 115V), <0.7 A (posición 230V) |
| Corriente de Entrada de CC (Salida Abierta) |
5.3 mA a 110 V CC, 3.9 mA a 300 V CC |
| Entrada de amplio rango |
95–264 V CA (posición de interruptor de 230V) |
| Fusible de entrada (Recomendado) |
10 Un fusible de acción lenta (HBC) o protector 1492SPU1C100 |
Especificaciones Eléctricas:
| Atributo |
Especificación |
| Voltaje de salida |
24V CC +5% / -1% (12V disponible bajo pedido) |
| Ondulación / Ruido |
<25 mVpp (ancho de banda de 20 MHz, medición de 50 Ω) |
| Regulación de voltaje |
Mejor que el 2% en general |
| Inmunidad de recuperación de energía |
26V |
| Potencia de salida |
60W |
| Supresión de Ruido de Salida |
EMI radiada por debajo de EN50081-1 |
| Protección contra sobrecargas |
Sí (sin desconexión, reducción gradual de la salida) |
| Protección contra sobretensiones |
Sí (típico 32 V) |
Especificaciones Mecánicas:
| Atributo |
Especificación |
| Dimensiones de la carcasa |
49 mm x 124 mm x 102 mm |
| Peso |
460 gramos |
| Tipo de montaje |
Montaje en riel DIN |
| Espacio libre para ventilación |
25 mm recomendado arriba/abajo, 10 mm lado derecho |
| Tipo de Conexión Eléctrica |
Conexión por tornillo |
Especificaciones Ambientales:
| Atributo |
Especificación |
| Temperatura de operación |
-10°C a +70°C (Desclasificación por encima de 60°C) |
| Temperatura de almacenamiento |
-25°C a +85°C |
| Humedad relativa |
5 a 95% |
| MTBF |
740,000 horas (a 40°C) |
| Resistencia a la vibración |
2 gramos |
Certificaciones y Cumplimiento:
-
EN 61000-3-2: Cumplimiento de emisiones de corriente armónica
-
Normas de Seguridad y Regulación: Cumple con las normas de seguridad industrial globales para fuentes de alimentación.
