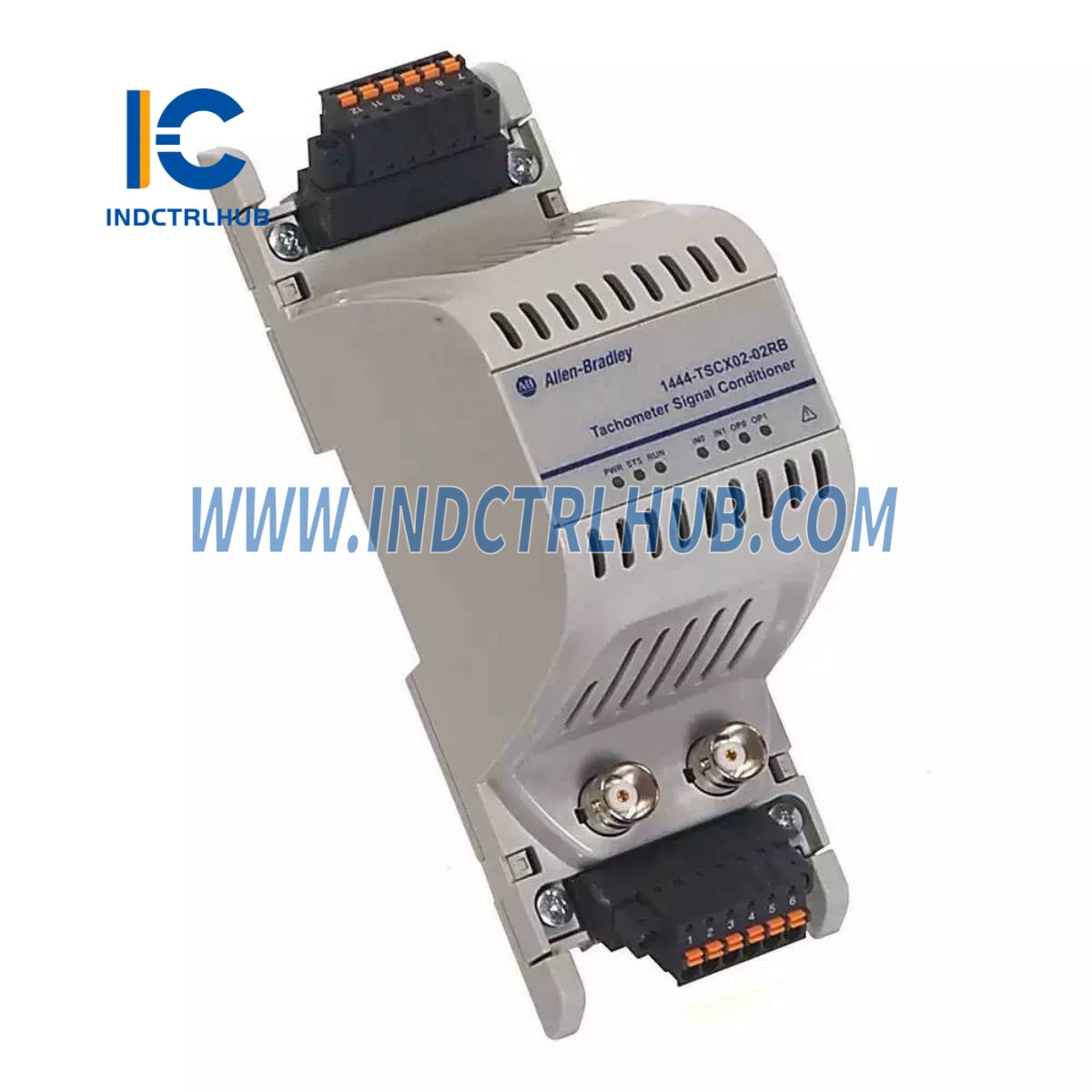

Módulo de expansión del acondicionador de señal del tacómetro ALLEN BRADLEY 1444-TSCX02-02RB

Fabricante

Allen-Bradley

Modelo/Número de pieza

1444-TSCX02-02RB

Descripción

Módulo de Expansión del Condicionador de Señal del Tacómetro

Número de entradas

2

Tipos de Sensores Soportados

Señales de voltaje, sistemas de sondas de corriente de Foucault, TTL, interruptor de proximidad NPN, interruptor de proximidad PNP, sensores magnéticos auto-generadores

Transductor de Potencia Positiva

Voltaje regulado: 24V/25 mA

Transductor de Potencia Negativa

Voltaje regulado: -24V/25 mA

Rango de voltaje

±24 V

Aislamiento

Entradas analógicas no aisladas y de un solo extremo. Los sensores conectados tienen su retorno de señal aislado de la tierra.

Impedancia

>100 kΩ

Protección

Polaridad inversa

Convertidor Analógico a Digital

10 bits

Número de conectores BNC

2

Función

Salida de señal bruta

Distancia

Limitado a longitudes de cable de 3 m (9.84 ft)

Impedancia

680 Ω de impedancia de salida, 1.5k Ω de resistencia de retorno para protección ESD

Protección EMC

ESD/EFT

Protección contra cortocircuitos

Sí

Corriente de accionamiento

±4 mA

Ruido

Ruido negligible debido a la resistencia de retorno de 1.5k Ω

Número de Conectores de Pin de Terminal

4

Función

Salida de señal condicionada 1/REV y N/REV

Distancia

Longitudes de cable de hasta 30 m (98.43 ft)

Impedancia

100 Ω

Protección EMC

ESD/EFT/Inmunidad Conducida

Protección contra cortocircuitos

Sí

Corriente de accionamiento

5 mA por salida

Conexión

Integral, a través de conector de cinta

Tipo

Colector abierto optoaislado

Tipos de señales

Velocidad TTL (una vez por revolución), estado del canal de tacómetro

Capacidad

Puede servir seis módulos de medición dinámica (mínimo)

Fuerza

5V CC, 5 mA máx por salida

Indicadores de Estado (4)

Potencia, Estado del canal (2), Estado del bus local

Actual

128 mA @ 24V (174…104 mA @ 18…32V)

Consumo de energía

4 pulgadas

Disipación de potencia

3 pulgadas

Voltaje de aislamiento

50V (continuo), tipo de aislamiento básico entre los puertos de señal y el bus AUX. Sin aislamiento entre los puertos de señal individuales.

Tipo probado

707 V CC durante 60 s

Inmunidad EFT/B

IEC 61000-4-4: ±2 kV a 5 kHz en puertos de señal blindados

Inmunidad Transitoria de Sobretensión

IEC 61000-4-5: ±2 kV línea-tierra (CM) en puertos de señal blindados

Base Terminal Requerida

1444-TB-B

Conjuntos de Conectores de Enchufe Desmontables

Módulo:  Resorte: 1444-TSC-RPC-SPR-01  Tornillo: 1444-TSC-RPC-SCW-01  Base del Terminal:  Resorte: 1444-TBB-RPC-SPR-01  Tornillo: 1444-TBB-RPC-SCW-01

Dimensiones (H x W x D), aprox.

153.8 x 54.2 x 74.5 mm (6.06 x 2.13 x 2.93 in.)

157.9 x 54.7 x 100.4 mm (6.22 x 2.15 x 3.95 in.)

Peso, aprox.

160 g (0,35 libras)

270 g (0,60 libras)
