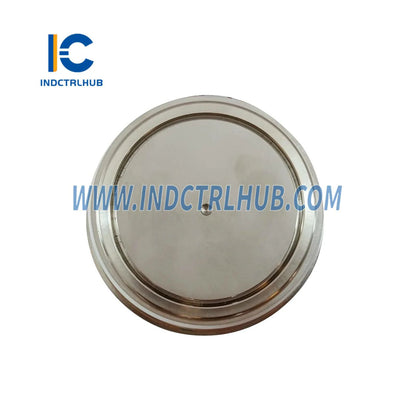

ABB 3BHL000397P0001 5SDF0860H0003 Diodo de Recuperación Rápida
Descripción del Producto
- El ABB 3BHL000397P0001, con número de pieza 5SDF0860H0003, es un módulo de diodo de recuperación rápida diseñado para aplicaciones industriales de alta potencia. Este diodo forma parte del portafolio de semiconductores de potencia de ABB, específicamente diseñado para su uso en sistemas de electrónica de potencia como rectificadores, inversores y convertidores, a menudo en conjunto con módulos IGBT. Se utiliza ampliamente en industrias como generación de energía, energías renovables, sistemas de tracción y manufactura pesada para una conversión y control eficiente de energía. El 5SDF0860H0003 es conocido por su alta capacidad de corriente, tiempo de recuperación rápido y diseño robusto, lo que lo hace adecuado para aplicaciones exigentes de alto voltaje.
Especificaciones Técnicas
- El 3BHL000397P0001 (5SDF0860H0003) tiene las siguientes especificaciones basadas en fuentes industriales y documentación de ABB:
| Especificación | Detalles |
|---|---|
| Modelo/Número de Pieza | 5SDF0860H0003 |
| Código de Pedido | 3BHL000397P0001 |
| Fabricante | ABB |
| Descripción | Módulo de Diodo de Recuperación Rápida |
| Serie | Semiconductores de Potencia ABB |
| Función | Rectificación de alta potencia y libre circulación en electrónica de potencia |
| Configuración | Diodo de recuperación rápida individual |
| Voltaje Nominal (V_RRM) | 6000 V (Voltaje Repetitivo Pico Inverso) |
| Corriente Nominal (I_F(AV)) | 860 A (Corriente Directa Promedio a 70°C) |
| Corriente de Sobretensión (I_FSM) | Hasta 12 kA (no repetitiva, 10 ms) |
| Tiempo de Recuperación Inversa (t_rr) | Recuperación rápida, típicamente <5 µs (dependiente de la aplicación) |
| Caída de Voltaje Directo (V_F) | Aprox. 2.5 V a 860 A (típico) |
| Voltaje de Aislamiento | 10.2 kV (RMS, 1 minuto) |
| Resistencia Térmica (R_th(j-c)) | Aprox. 0.025 K/W (unión a carcasa) |
| Enfriamiento | Requiere enfriamiento por aire forzado o líquido |
| Temperatura de Operación de la Unión | -40°C a +150°C (-40°F a +302°F) |
| Especificaciones Ambientales | Temperatura de Operación: -40°C a +125°C (-40°F a +257°F) Temperatura de Almacenamiento: -40°C a +150°C (-40°F a +302°F) Humedad Relativa: 5% a 95% sin condensación Vibración: Cumple IEC 60068-2-6 |

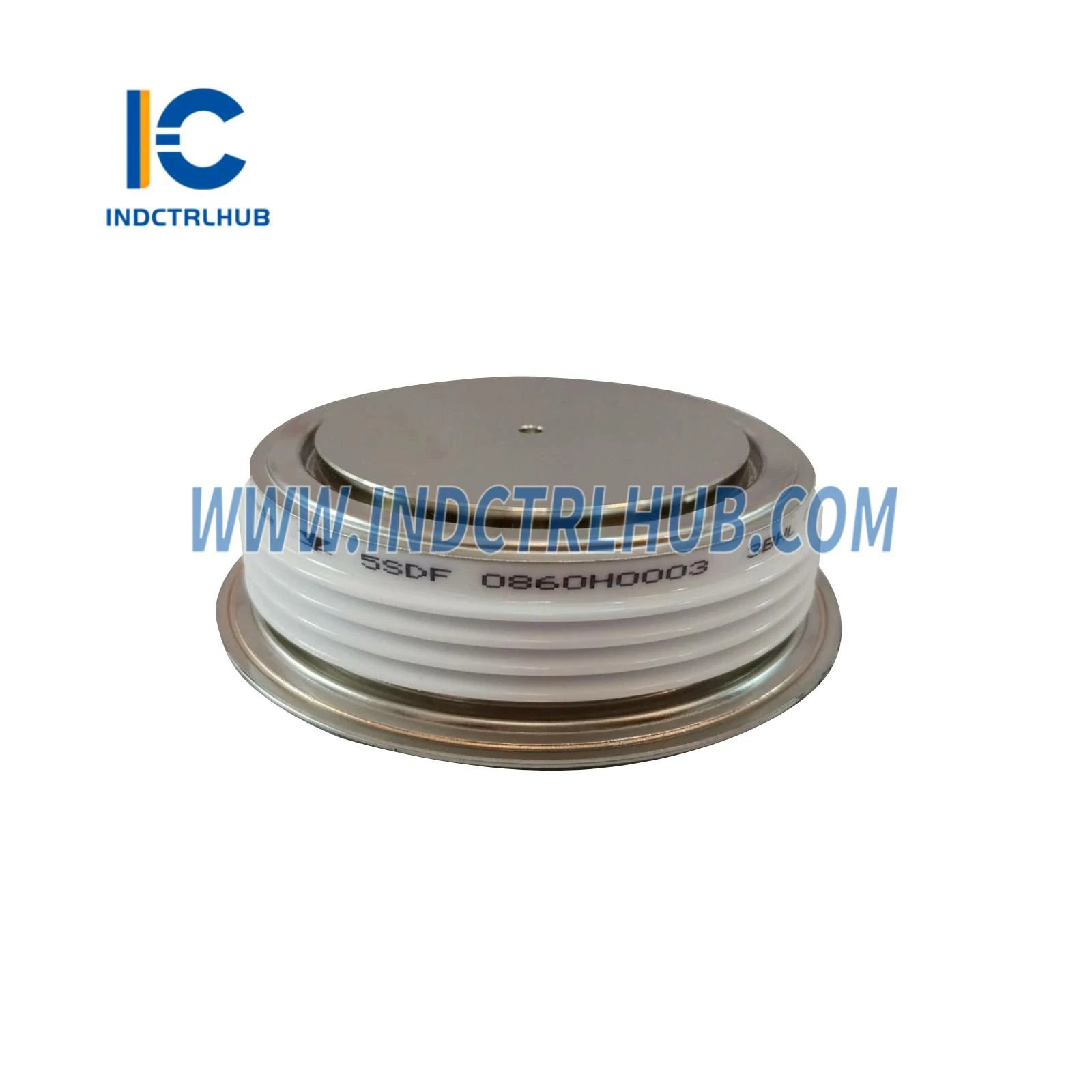

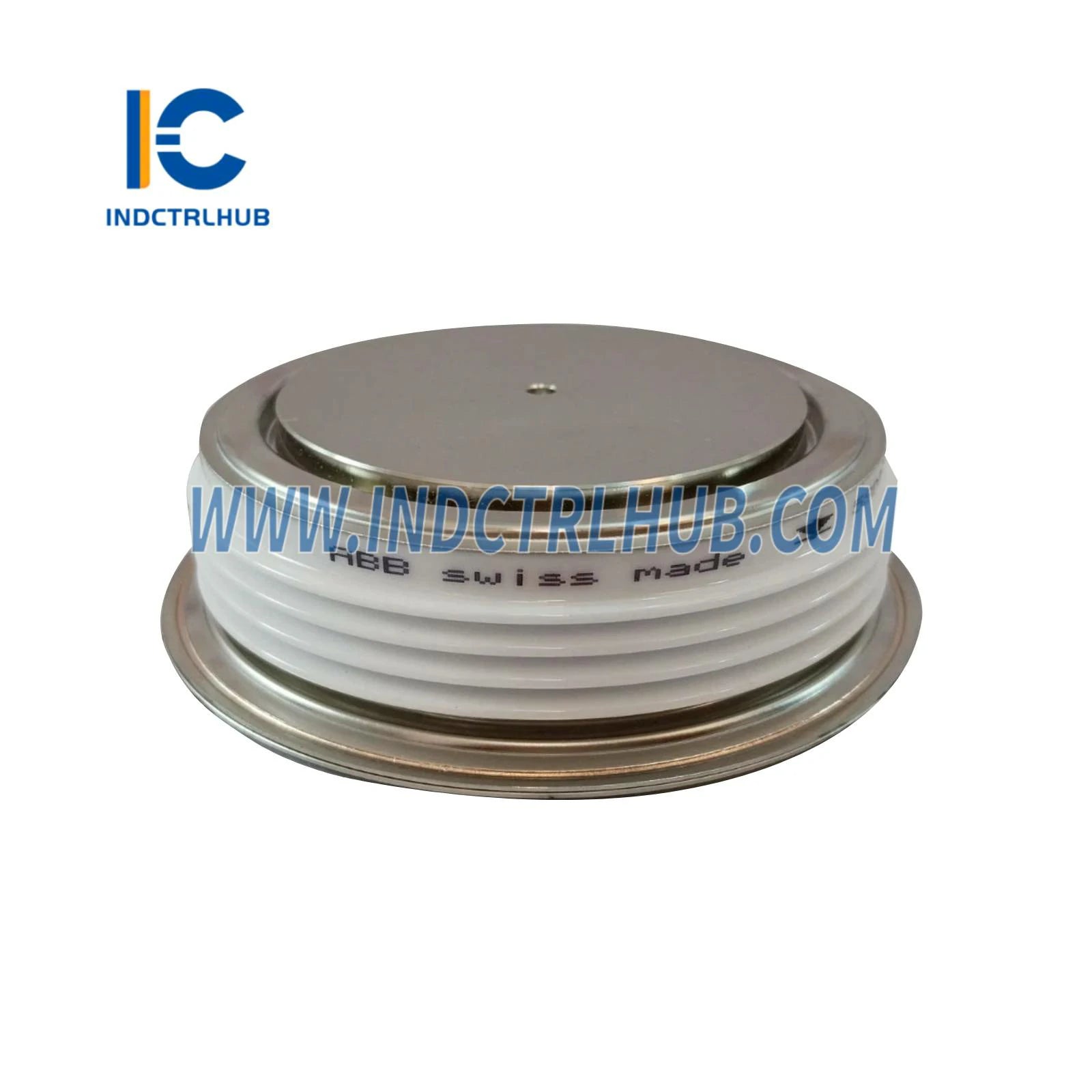

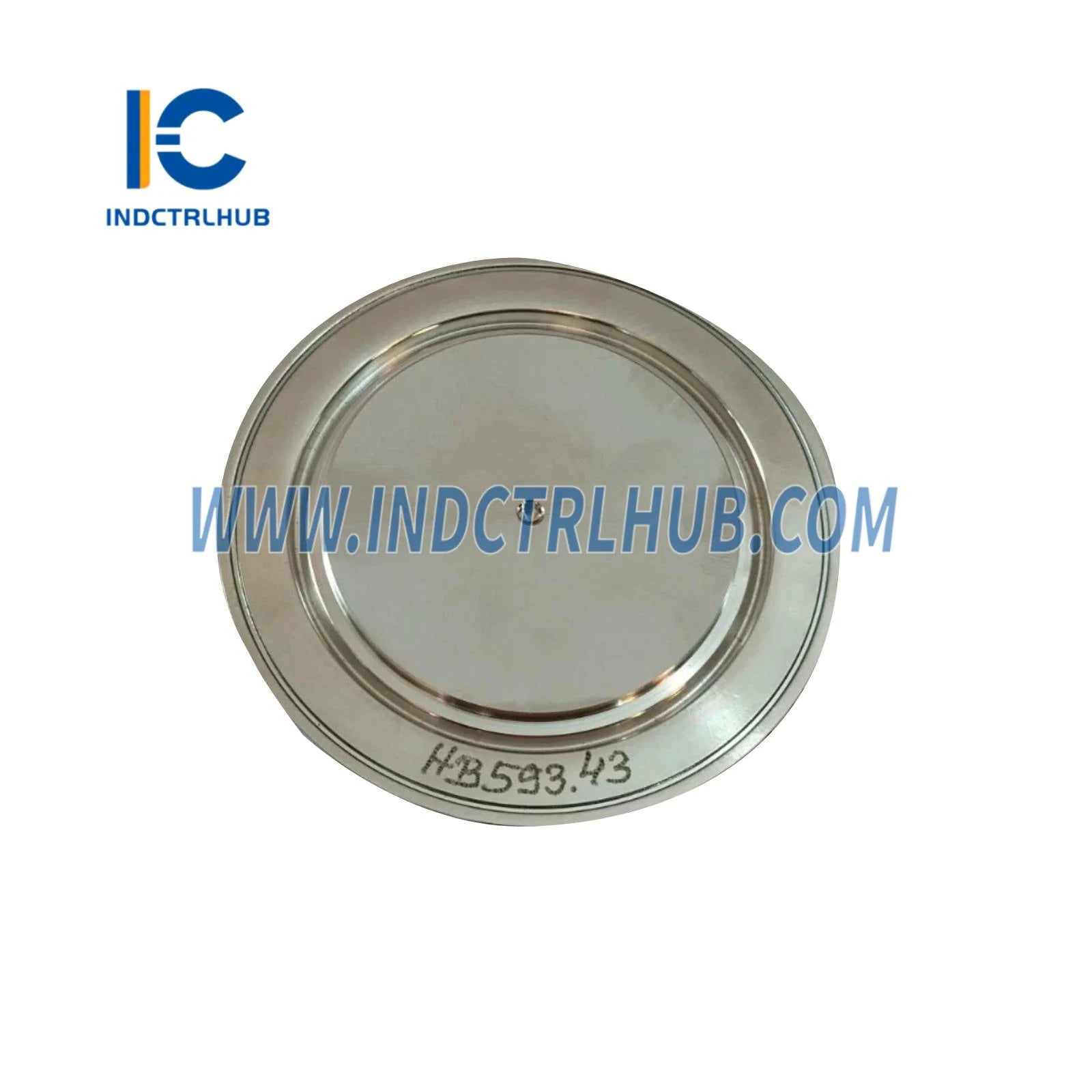

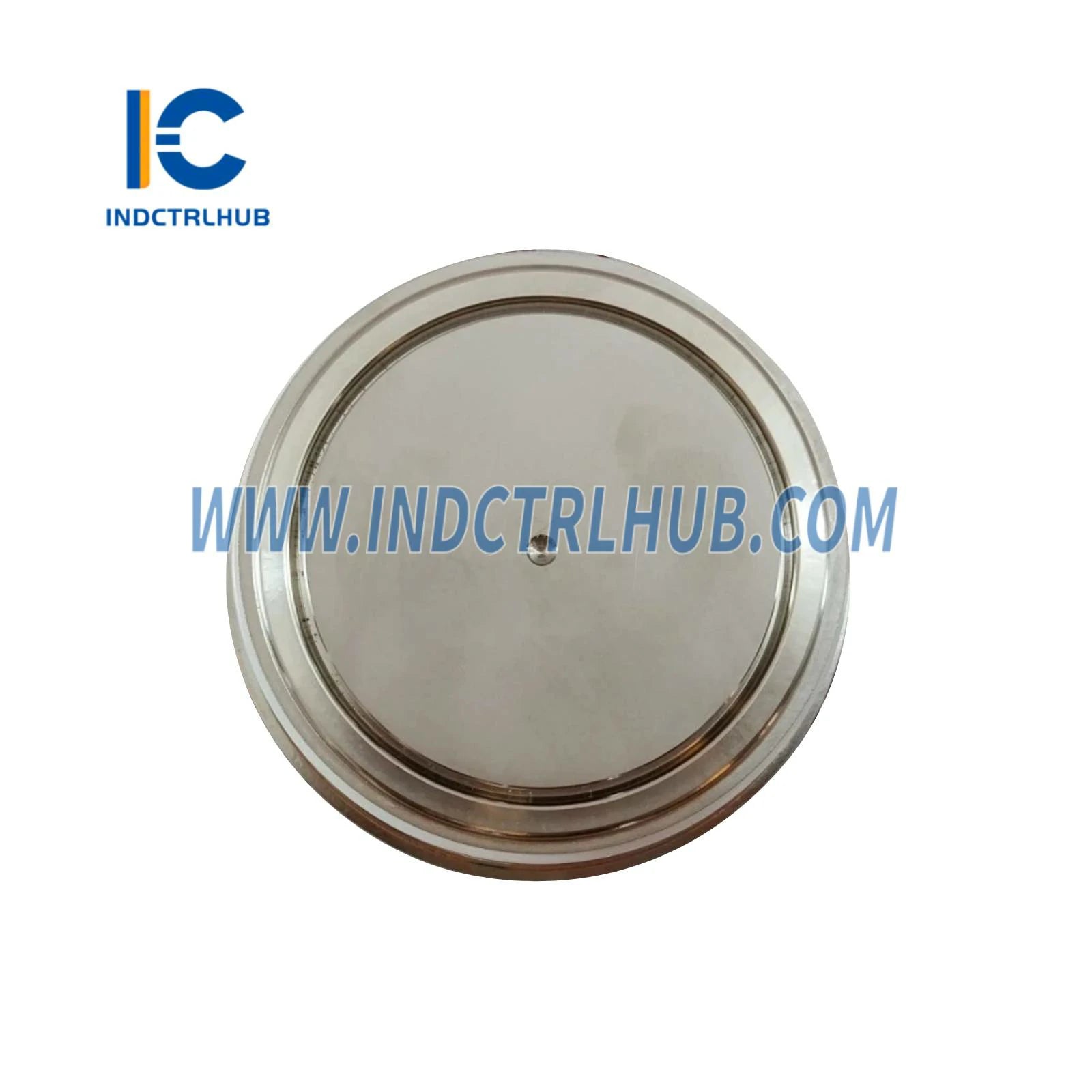

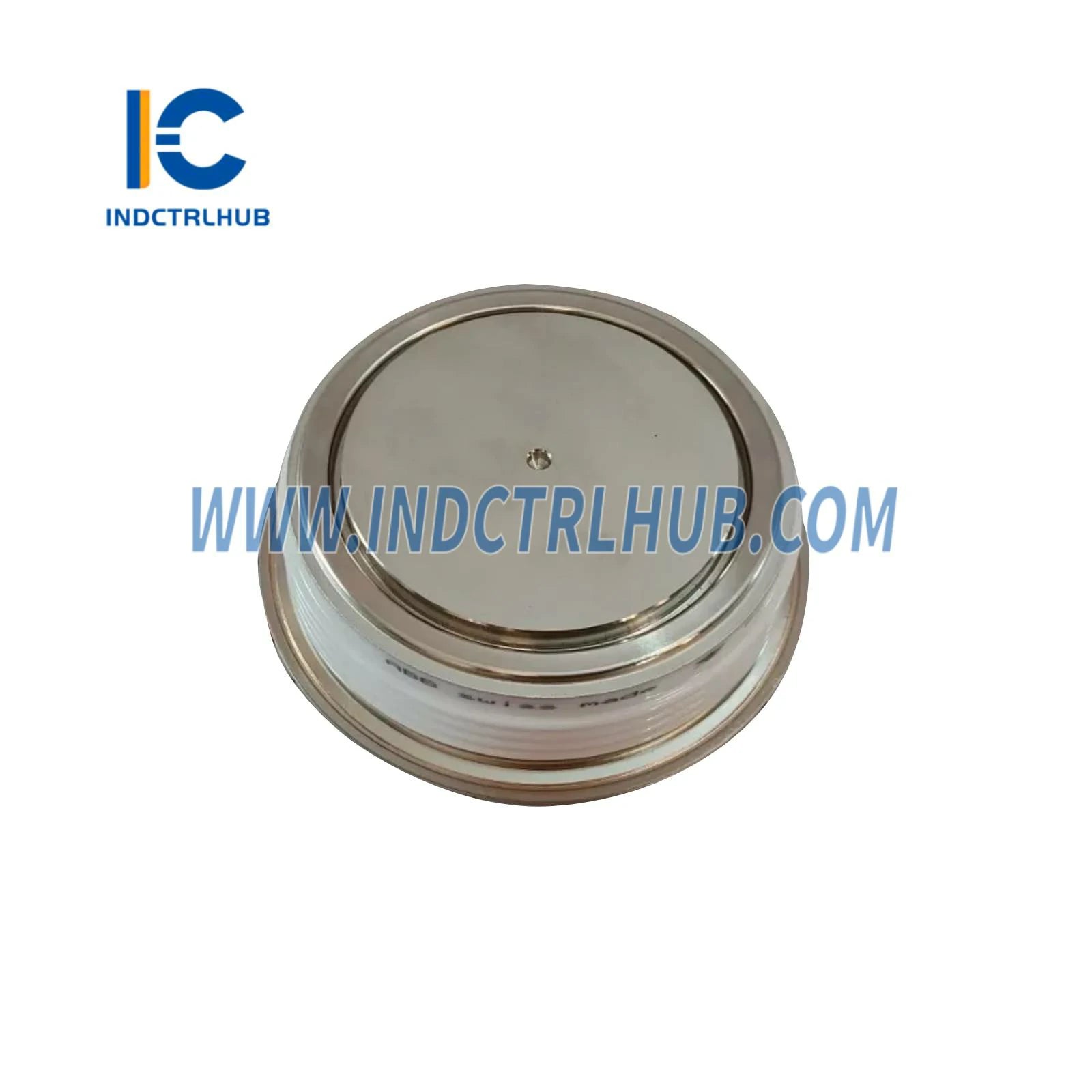

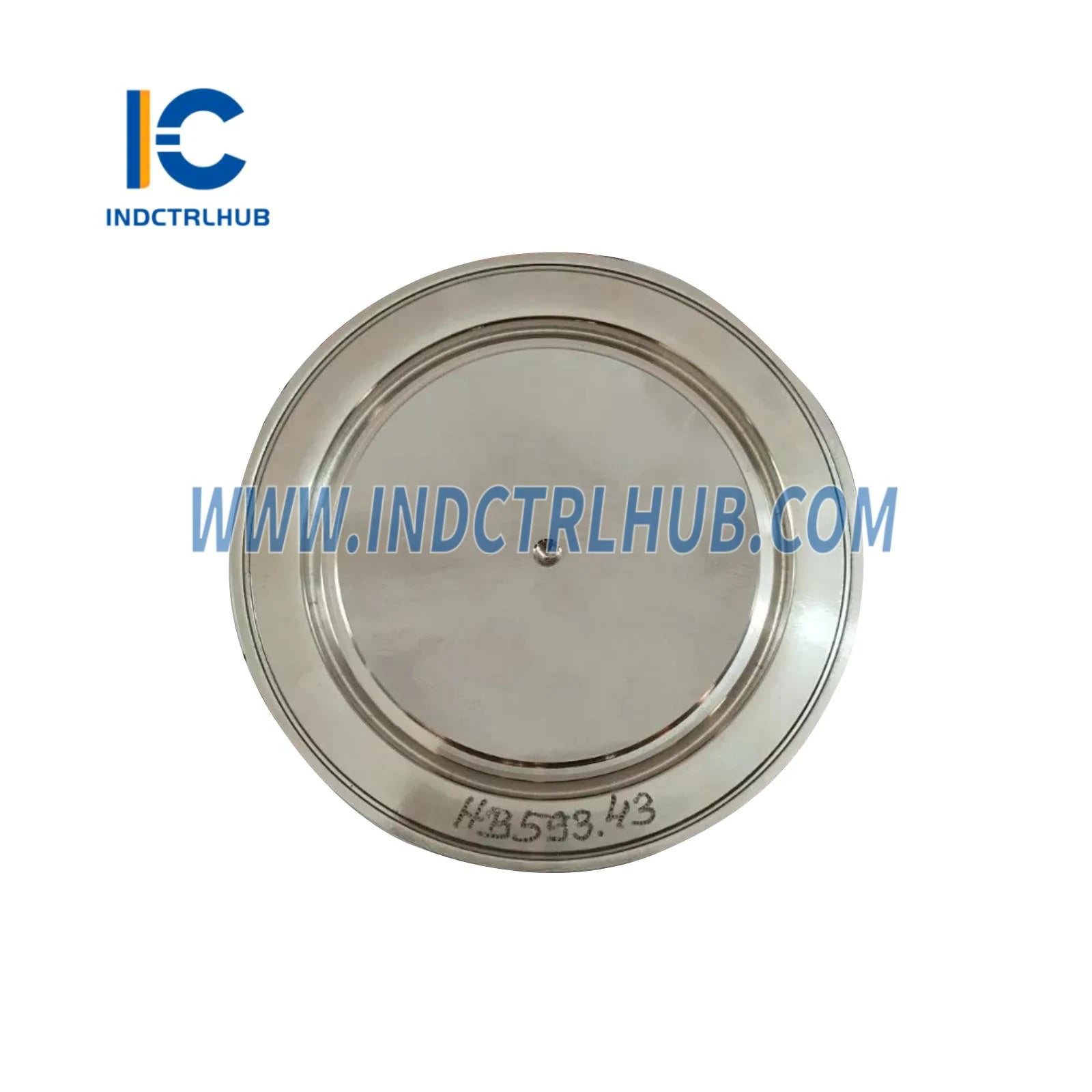

| Tipo de Empaque | Hockey Puk (diseño press-pack) |
| Dimensiones | Aprox. 75 mm (diámetro) x 26 mm (alto) |
| Peso | Aprox. 0.5–1 kg |
| Montaje | Press-pack, montado con abrazadera al disipador de calor |
| Certificaciones | CE, UL, conforme a RoHS, normas IEC 60747 |
