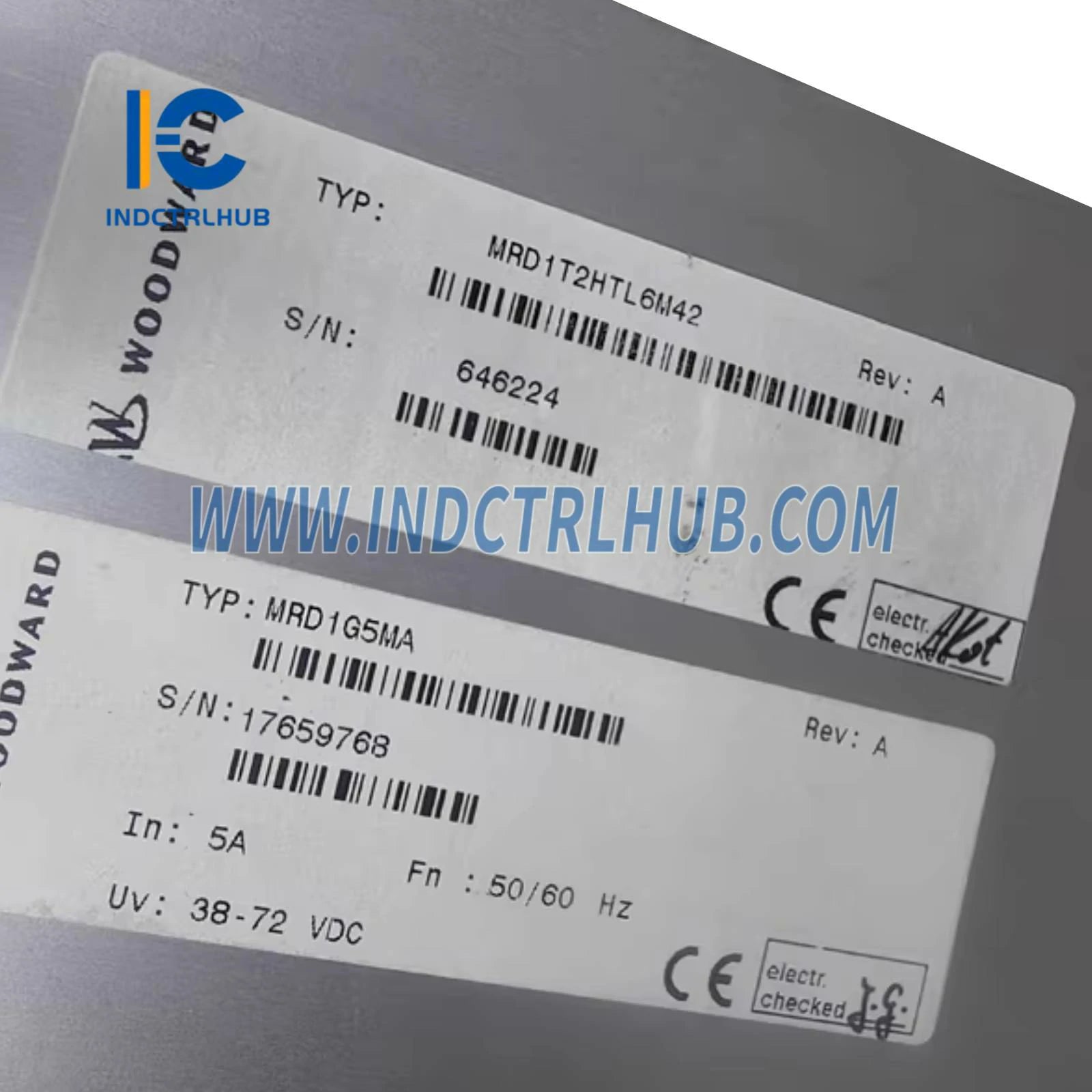

Woodward MRD1G5MA Motorschutzrelais
Produktübersicht
- Das Woodward MRD1G5MA ist ein digitales Motorschutzrelais, das für umfassenden Schutz und Überwachung von Elektromotoren in Industrieanwendungen wie Energieerzeugung, Fertigung, Marinesystemen und Prozessindustrien entwickelt wurde. Als Teil der MRD-Serie von Woodward schützt dieses mikroprozessorbasierte Relais Motoren vor elektrischen Fehlern, einschließlich Überstrom, Überlast, Phasenasymmetrie und Erdschluss. Die Bezeichnung "G5MA" steht für einen Nennstrom-Eingang von 5 A mit spezifischer Firmware- oder Hardwarekonfiguration für erweiterte Motorschutzfunktionen. Das MRD1G5MA bietet präzise Schutzeinstellungen, Fehlerdiagnosen und Kommunikationsmöglichkeiten zur Integration in moderne Steuerungssysteme. Im Vergleich zu Woodwards Genset-Steuerungen (z. B. EasyGen-3500-5, 8440-2087), Erregersystemen (z. B. DECS-100-B15) oder Stromrelais (z. B. IRI1-I5E05D) ist das MRD1G5MA speziell für den Motorschutz ausgelegt, nicht für Motor- oder Generatorsteuerung. Es unterscheidet sich von Woodwards elektronischen Reglern (z. B. DYN1-10784-003-0-12), Aktuatoren (z. B. 8408-921) und anderen Modulen (z. B. 5466-1510 CPU).
Technische Spezifikationen
- Das MRD1G5MA verfügt über folgende Spezifikationen basierend auf Branchenquellen und Woodward-Dokumentation:
| Spezifikation | Details |
|---|---|
| Modell-/Teilenummer | MRD1G5MA |
| Hersteller | Woodward |
| Beschreibung | Digitales Motorschutzrelais |
| Serie | MRD |
| Funktion | Schützt und überwacht Elektromotoren gegen elektrische Fehler |
| Prozessor | Mikroprozessorbasiert (spezifische Architektur nicht öffentlich detailliert) |
| Speicher | Flash: 4–8 MB (für Firmware und Konfiguration) RAM: 2–4 MB (für Laufzeitdaten) |
| Anzeige | LED-Anzeigen; optional externe HMI- oder PC-Schnittstelle zur Konfiguration |
| Eingänge | 3-Phasen-Stromeingänge (5 A Nennstrom, 0,1–40 A Bereich) 1 Erdschluss-Stromeingang (5 A oder empfindliche Erdschluss-Erkennung) 2 analoge Eingänge (optional, 4–20 mA oder RTD für Temperatur) 4 diskrete Eingänge (24 VDC) |
| Ausgänge | 4 Relaisausgänge (potentialfrei, bis zu 250 VAC/5 A) 1 analoger Ausgang (optional, 4–20 mA) |

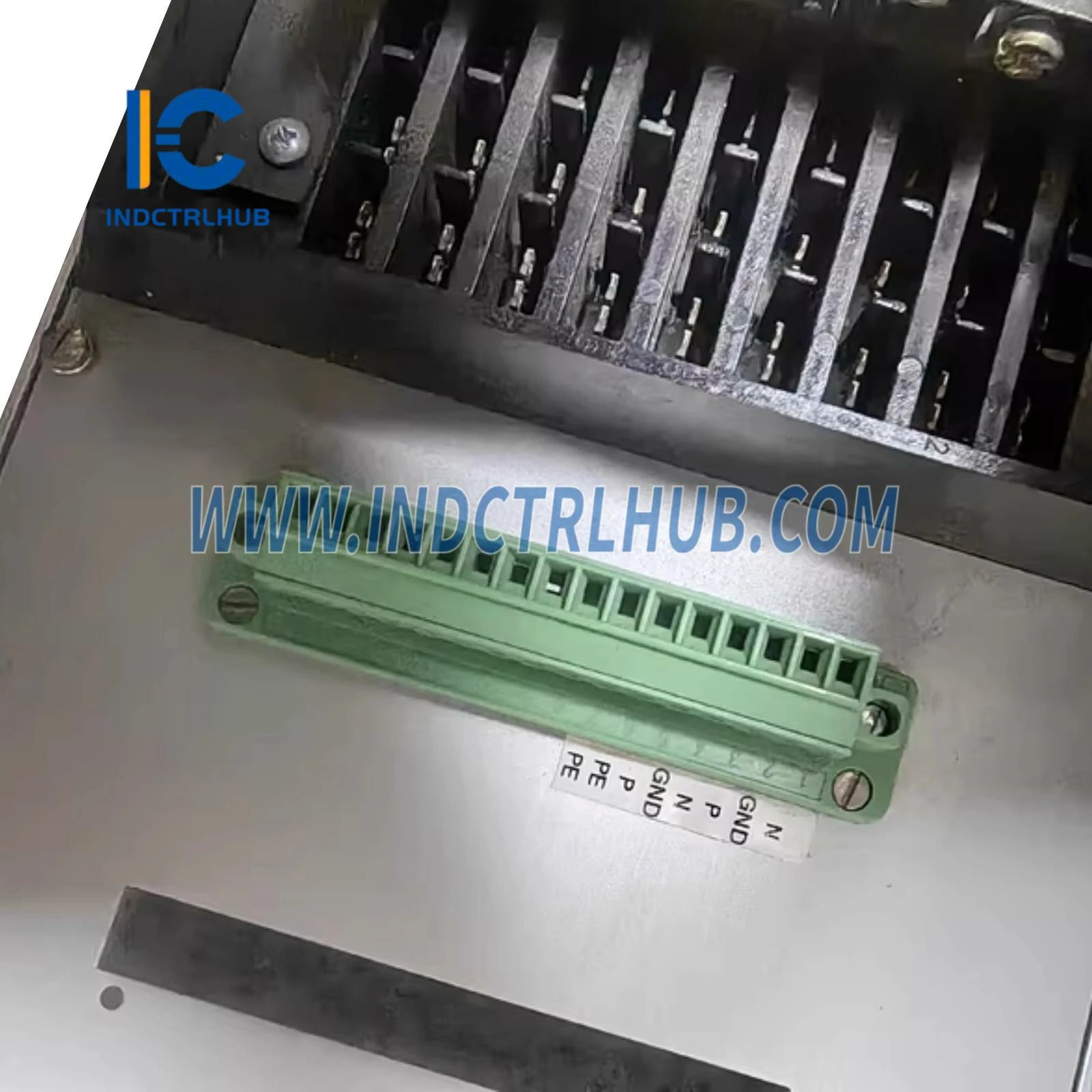

| Kommunikationsschnittstellen | 1 serieller Anschluss (RS-485, Modbus RTU) CANbus (optional, zur Integration in Steuerungssysteme) |
| Schutzfunktionen | Überstrom (sofort und zeitverzögert), Überlast (thermisches Modell), Phasenasymmetrie, Erdschluss, Unterstrom, Blockierung, Über-/Unterspannung (optional) |
| Auslösegenauigkeit | ±5 % des eingestellten Werts (Strom), ±2 % (thermisches Modell) |
| Schutzeinstellungen | Konfigurierbare Auslöseschwellen, Zeitverzögerungen, thermische Kennlinien und Fehlererkennungsparameter |
| Redundanz | Keine Redundanz |
| Diagnose | Fehlererkennung, Ereignisprotokollierung (bis zu 200 Ereignisse), Motorbetriebsstunden, Status-LEDs |
| Kompatibilität | Kompatibel mit Woodward-Steuerungssystemen (z. B. EasyGen-3200-5, 8440-2050), SCADA-Systemen und Fremdgeräten über Modbus; geeignet für Nieder- und Mittelspannungsmotoren |
| Stromversorgung | 24–250 V AC/DC (universeller Eingang) |
| Leistungsaufnahme | Ca. 5–10 W |
| Umweltspezifikationen | Betriebstemperatur: -25°C bis +70°C (-13°F bis +158°F) Lagertemperatur: -40°C bis +85°C (-40°F bis +185°F) Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend Vibration: IEC 60068-2-6 konform Stoß: IEC 60068-2-27 konform |
| Gehäuse | IP40 (mit geeignetem Gehäuse); IP20 (Rückseite) |
| Abmessungen | Ca. 110 mm (H) x 120 mm (B) x 100 mm (T) |
| Gewicht | Ca. 0,5–1 kg |
| Montage | Einbau in Schalttafel oder DIN-Schiene |
| Zertifizierungen | CE, UL, CSA, Marine-Zertifizierungen (z. B. DNV, ABS, konfigurationsabhängig) |
