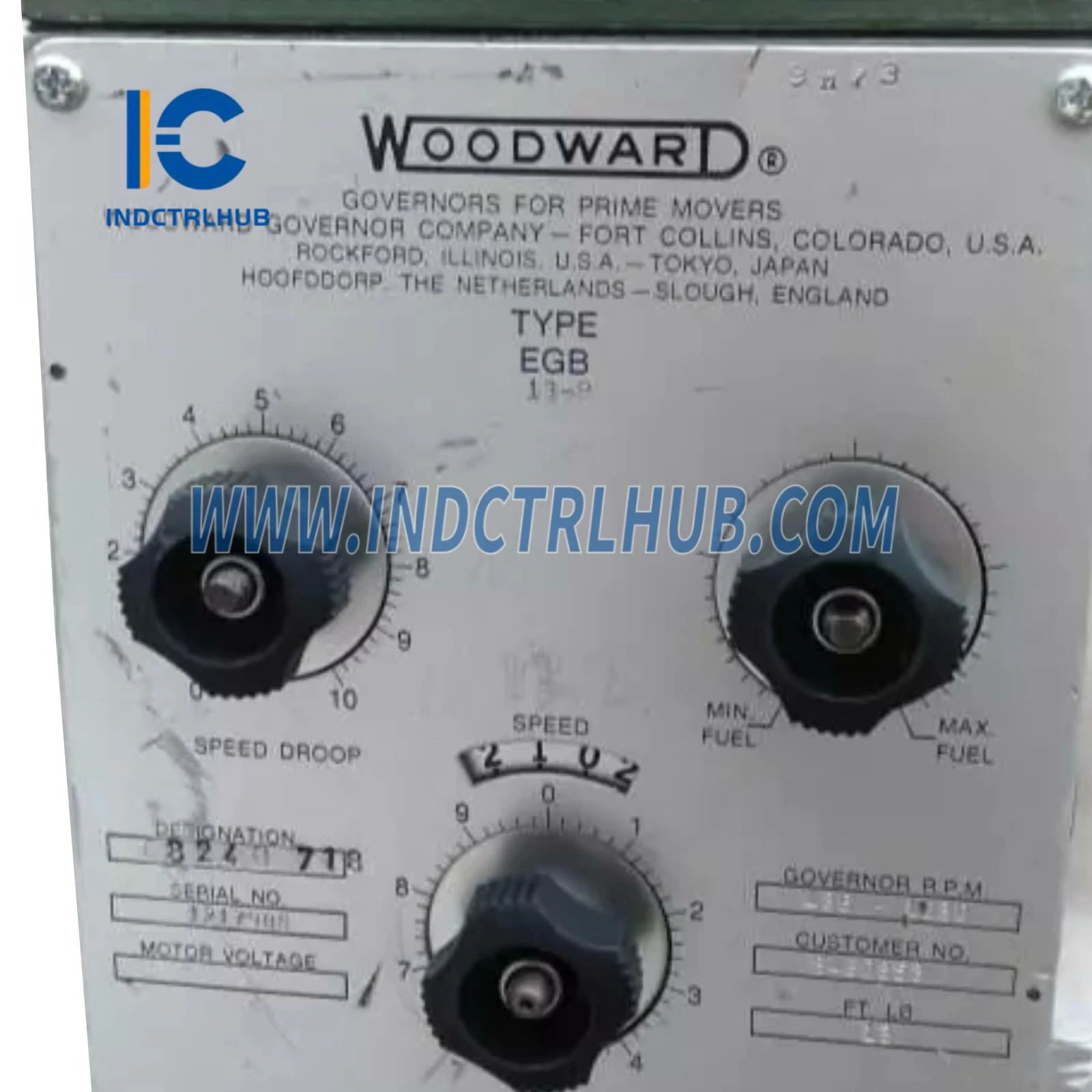

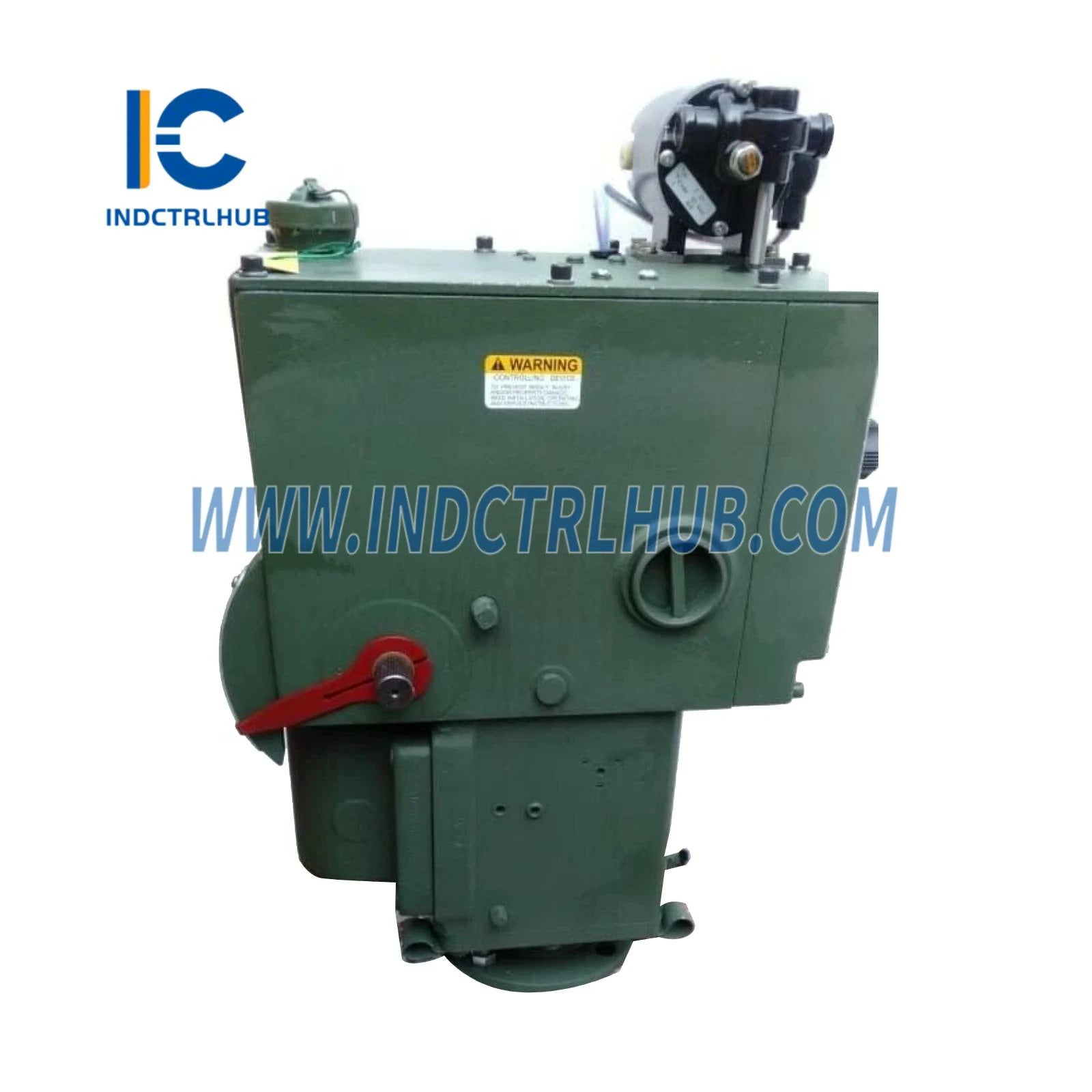

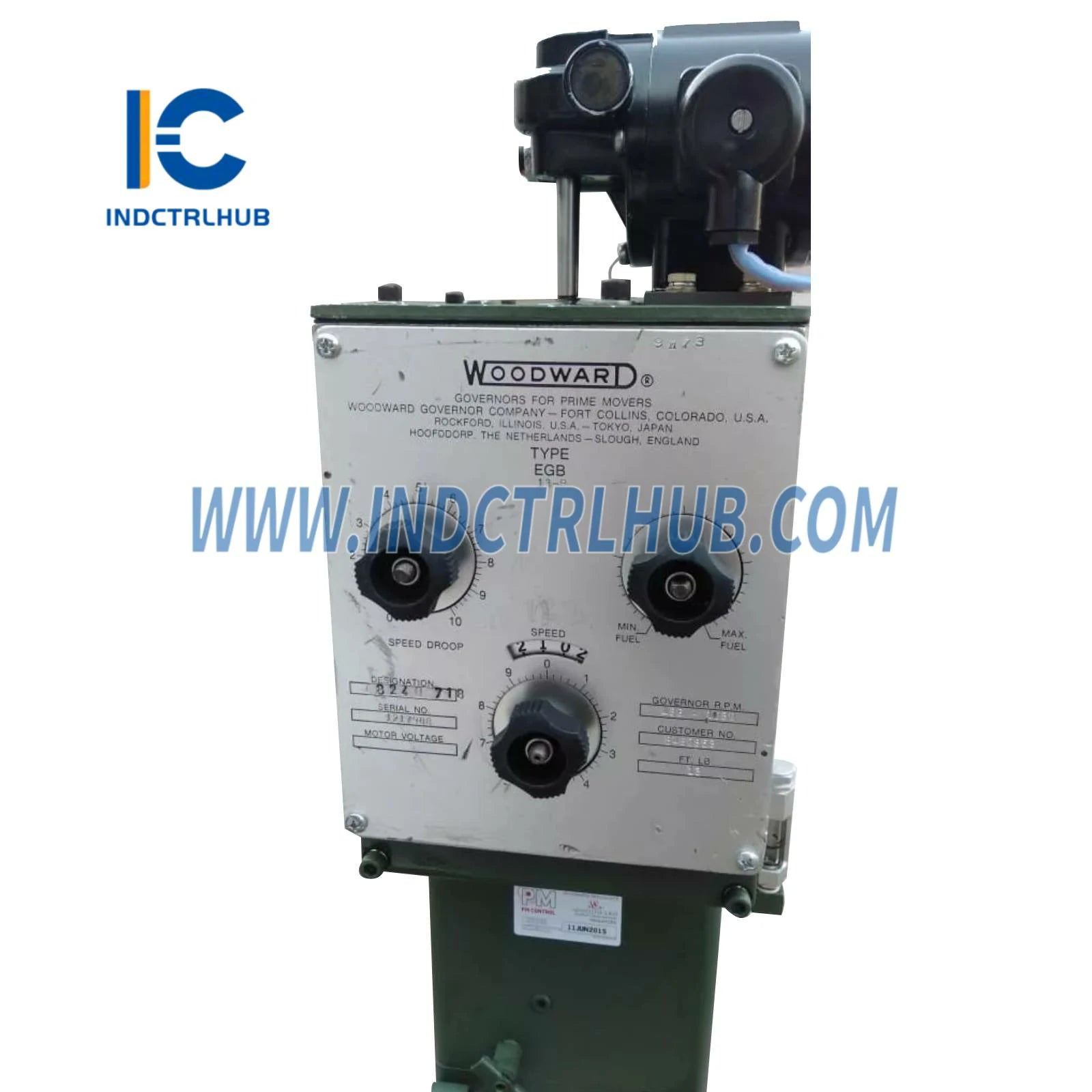

Woodward EGB-13P Regleraktuator

Menge

Hersteller: Woodward
Modell-/Teilenummer: EGB-13P
Beschreibung: Proportionaler elektro-hydraulischer Regler/Aktuator mit mechanischer Sicherung, 24 VDC Abschaltmagnet, 13 ft-lb (18 J) Arbeitskapazität, für Dual-Fuel-, Diesel-, Benzinmotoren sowie Gas-/Dampfturbinen

Der Woodward EGB-13P ist ein Regler/Aktuator, der für präzise Drehzahl- und Kraftstoffregelung bei Dual-Fuel-, Diesel- und Benzinmotoren sowie Gas- und Dampfturbinen entwickelt wurde. Er integriert sich mit Woodward Analog- oder Digitalsteuerungen (z. B. 2301A, 723PLUS) und liefert ein proportionales 20–160 mA Signal. Mit einem mechanischen Backup-Regler ausgestattet, gewährleistet er Zuverlässigkeit und Sicherheit bei Ausfall des elektronischen Signals und ist somit geeignet für Anwendungen in der Energieerzeugung, Marine, Pumpen- und Kompressionsanlagen.

Spezifikation	Details
Modell	EGB-13P
Serie	EGB
Typ	Proportionaler elektro-hydraulischer Regler/Aktuator
Arbeitskapazität	13 ft-lb (18 J)
Steuersignal	20–160 mA (proportional, von Woodward-Steuerungen)
Abschaltmagnet	24 VDC
Stromversorgung	Motorölversorgung, mindestens 25 psi
Steuermodi	Isochron oder Droop (elektronisch oder Kugelkopf)
Drehzahlsensor	Magnetische Abnehmereinheit (MPU), Frequenzbereich nicht spezifiziert
Einstellungen	Droop-Regler (Kugelkopf), Lastbegrenzungsregler
Betriebstemperatur	-40°C bis +93°C (-40°F bis +200°F) (geschätzt, basierend auf ähnlichen Modellen)
Lagerungstemperatur	-55°C bis +105°C (-67°F bis +221°F) (geschätzt)
Relative Luftfeuchtigkeit	5% bis 95%, nicht kondensierend
Vibration	4 G, 5–500 Hz
Stoß	20 G Spitze
Schutzart	Nicht spezifiziert (für den Einbau am Motor ausgelegt)
Abmessungen	Nicht spezifiziert (kompakt für Motorintegration)
Gewicht	Ca. 5–7 kg (11–15 lbs, geschätzt)
Montage	Direkte Montage am Motor oder Turbine
Zertifizierungen	CE, UL/cUL (für Industrieumgebungen, Gerät prüfen)
Systemkompatibilität	Woodward 2301A, 723PLUS, DSLC, Stanadyne-Pumpen, Dual-Fuel-/Diesel-/Benzinmotoren, Gas-/Dampfturbinen

Product Description

Hersteller: Woodward
Modell-/Teilenummer: EGB-13P
Beschreibung: Proportionaler elektro-hydraulischer Regler/Aktuator mit mechanischer Sicherung, 24 VDC Abschaltmagnet, 13 ft-lb (18 J) Arbeitskapazität, für Dual-Fuel-, Diesel-, Benzinmotoren sowie Gas-/Dampfturbinen

Der Woodward EGB-13P ist ein Regler/Aktuator, der für präzise Drehzahl- und Kraftstoffregelung bei Dual-Fuel-, Diesel- und Benzinmotoren sowie Gas- und Dampfturbinen entwickelt wurde. Er integriert sich mit Woodward Analog- oder Digitalsteuerungen (z. B. 2301A, 723PLUS) und liefert ein proportionales 20–160 mA Signal. Mit einem mechanischen Backup-Regler ausgestattet, gewährleistet er Zuverlässigkeit und Sicherheit bei Ausfall des elektronischen Signals und ist somit geeignet für Anwendungen in der Energieerzeugung, Marine, Pumpen- und Kompressionsanlagen.

Spezifikation	Details
Modell	EGB-13P
Serie	EGB
Typ	Proportionaler elektro-hydraulischer Regler/Aktuator
Arbeitskapazität	13 ft-lb (18 J)
Steuersignal	20–160 mA (proportional, von Woodward-Steuerungen)
Abschaltmagnet	24 VDC
Stromversorgung	Motorölversorgung, mindestens 25 psi
Steuermodi	Isochron oder Droop (elektronisch oder Kugelkopf)
Drehzahlsensor	Magnetische Abnehmereinheit (MPU), Frequenzbereich nicht spezifiziert
Einstellungen	Droop-Regler (Kugelkopf), Lastbegrenzungsregler
Betriebstemperatur	-40°C bis +93°C (-40°F bis +200°F) (geschätzt, basierend auf ähnlichen Modellen)
Lagerungstemperatur	-55°C bis +105°C (-67°F bis +221°F) (geschätzt)
Relative Luftfeuchtigkeit	5% bis 95%, nicht kondensierend
Vibration	4 G, 5–500 Hz
Stoß	20 G Spitze
Schutzart	Nicht spezifiziert (für den Einbau am Motor ausgelegt)
Abmessungen	Nicht spezifiziert (kompakt für Motorintegration)
Gewicht	Ca. 5–7 kg (11–15 lbs, geschätzt)
Montage	Direkte Montage am Motor oder Turbine
Zertifizierungen	CE, UL/cUL (für Industrieumgebungen, Gerät prüfen)
Systemkompatibilität	Woodward 2301A, 723PLUS, DSLC, Stanadyne-Pumpen, Dual-Fuel-/Diesel-/Benzinmotoren, Gas-/Dampfturbinen
