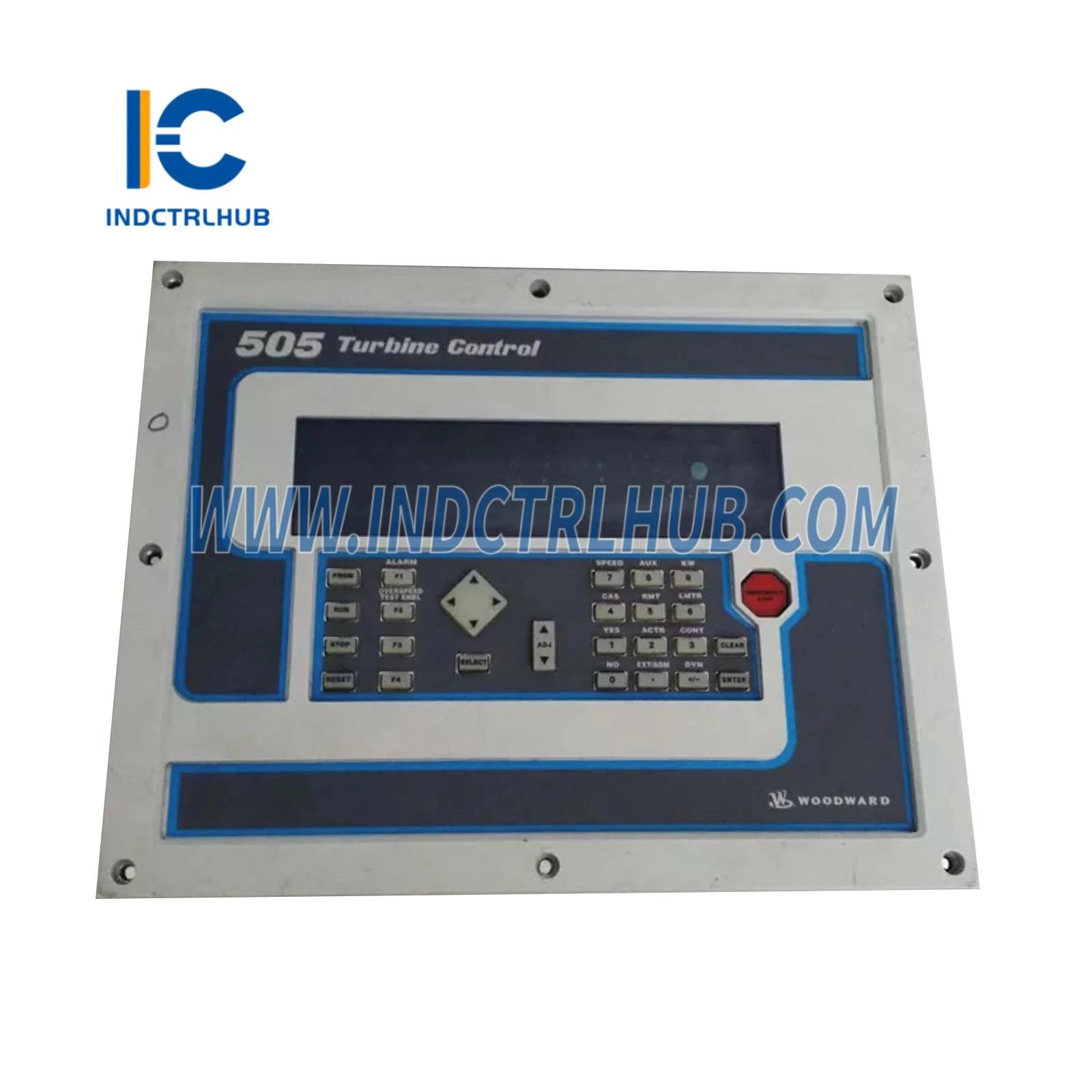

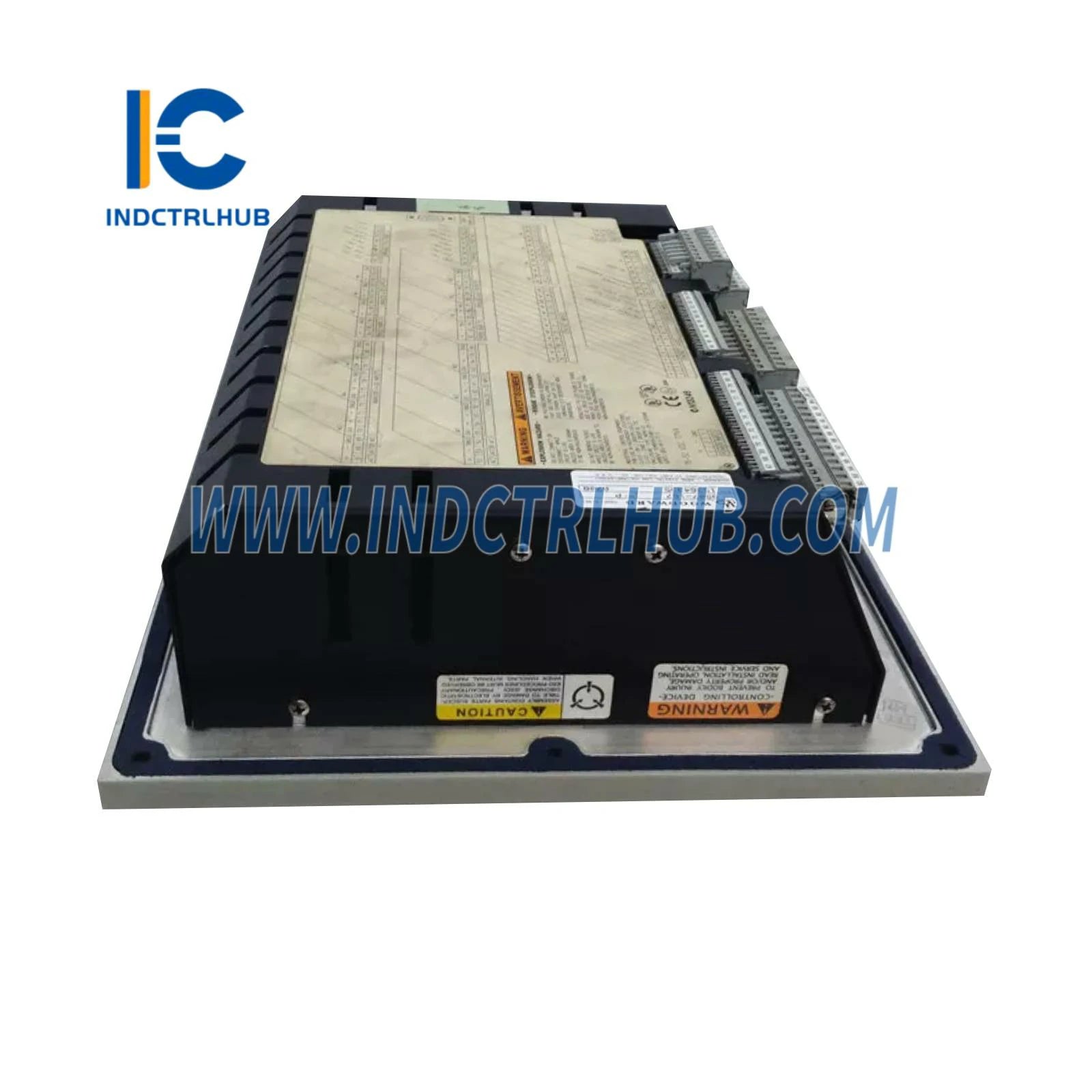

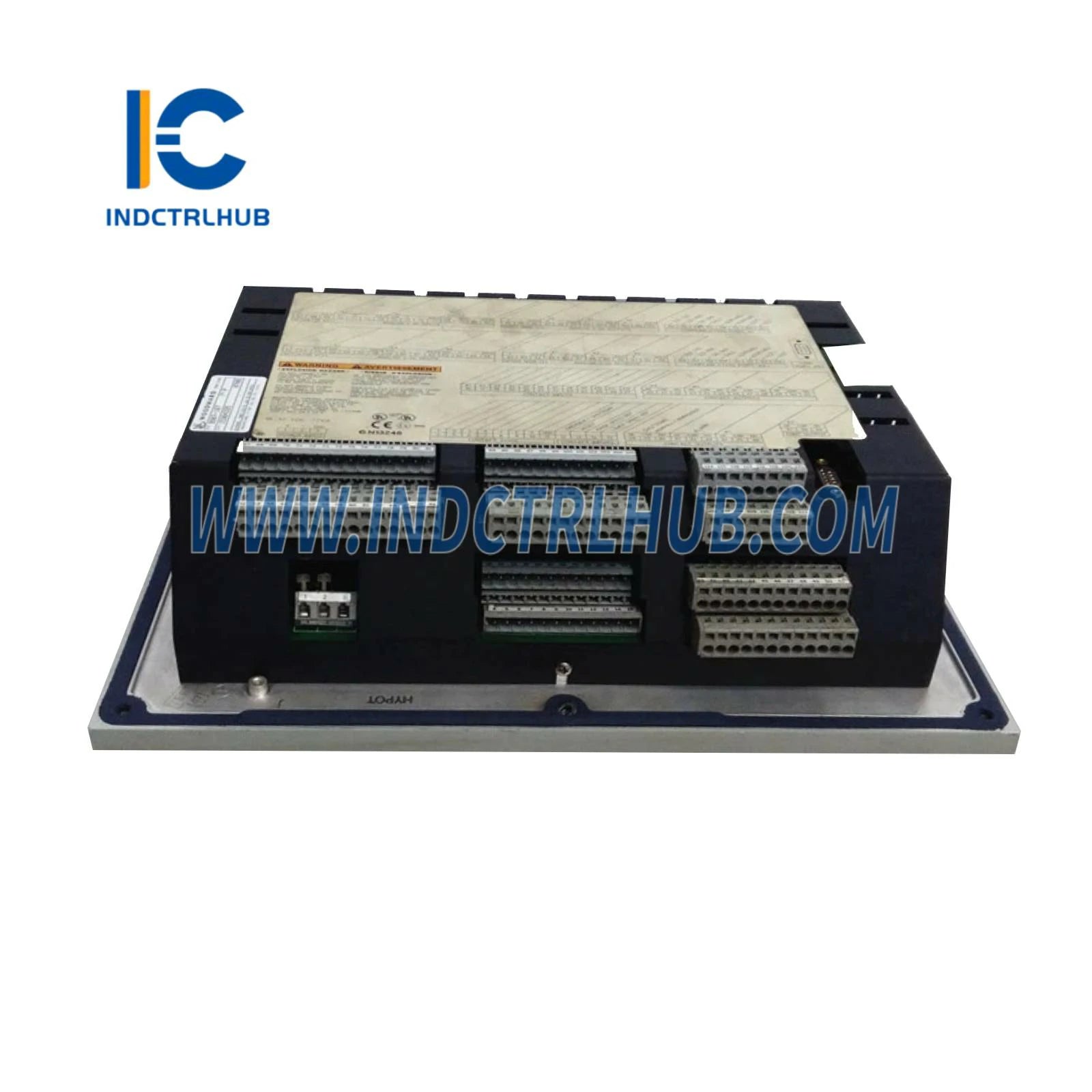

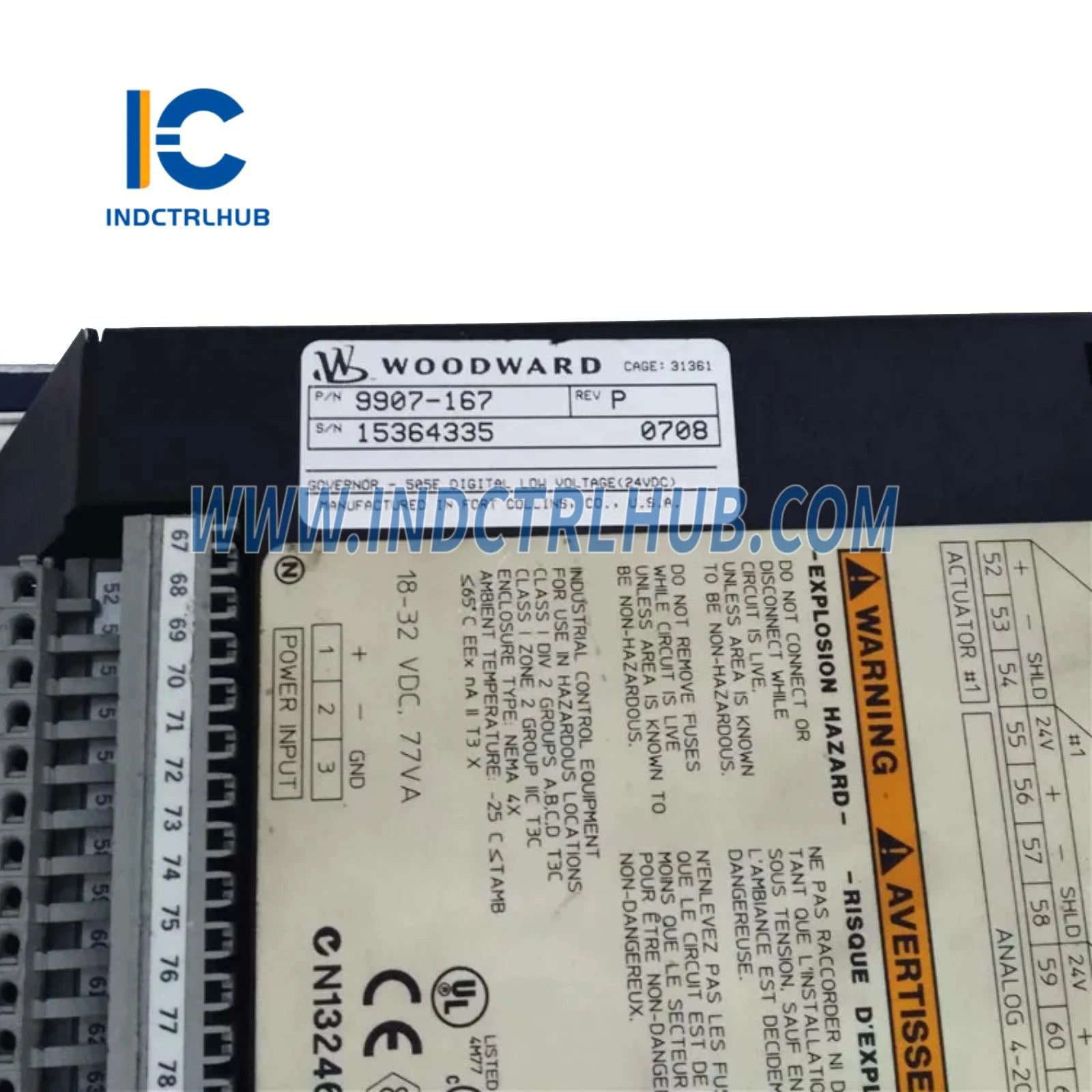

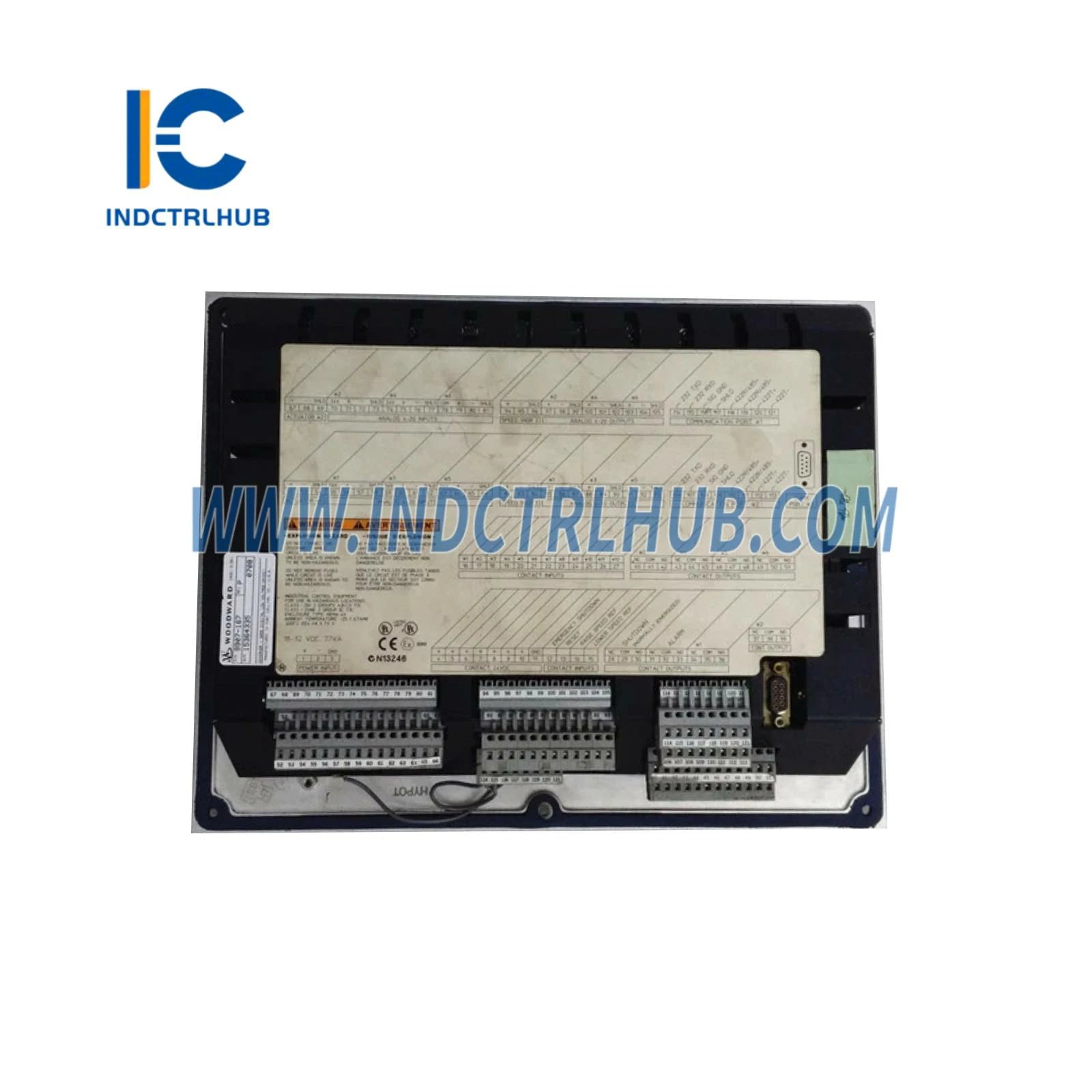

Woodward 9907-167 505E Digitaler Regler
Woodward 9907-167 505E Digitaler Regler
Manufacturer: Woodward
Product No.: 9907-167
Condition:1000 auf Lager
Product Type: 505E Digitalregler
Product Origin: USA
Payment: T/T, Western Union
Weight: 4100g
Shipping port: Xiamen
Warranty: 12 months
- 24/7-Support
- 30-tägige Rückgabe
- Schneller Versand
Woodward 9907-167 505E Digitaler Regler
- Hersteller: Woodward
- Modell-/Teilenummer: 9907-167
- Beschreibung: 505E Digitaler Regler, zweite Generation, Frontplattenmontage, Niederspannungs-Gleichstrom (24 VDC), für Einzelentnahme- und/oder Eintrittsdruckregelung von Dampfturbinen, Standardstandorte Klasse 1 Div. 2
Übersicht
- Der Woodward 9907-167 ist ein digitaler Regler der zweiten Generation der 505E-Serie, der für die Steuerung industrieller Dampfturbinen mit Einzelentnahme- und/oder Eintrittsdruckregelung entwickelt wurde. Er ist Teil der Woodward__ 505E-Serie, die für Anwendungen wie industrielle Dampfturbinen, kleine Turbogeneratoren und Versorgungs-Turboexpander ausgelegt ist. Das Gerät verwendet einen 32-Bit-Mikroprozessor zur Steuerung der Turbinenfunktionen über ein Paar Aktuatoren, die die Einlassdampfventile antreiben. Er ist für neue Anlageninstallationen nicht mehr verfügbar, wird jedoch für bestehende Systeme weiterhin unterstützt.
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Modell | 9907-167 |
| Serie | 505E (zweite Generation) |
| Typ | Digitaler Regler für Dampfturbinensteuerung |
| Stromversorgung | Niederspannungs-Gleichstrom, 18_32 VDC (24 VDC nominal), 1 A |
| Prozessor | 32-Bit-Mikroprozessor |
| Eingänge | 16 Kontakteingänge (4 fest, 12 programmierbar), 6 programmierbare Stromeingänge (4_20 mA), 2 Drehzahlsensor-Eingänge (MPU/Prox) |
| Ausgänge | 6 Relaisausgänge (programmierbar), 2 Aktuatorausgänge (4_20 mA oder 20_160 mA), 2 konfigurierbare Analogausgänge (4_20 mA) |
| Kommunikation | 2 serielle Schnittstellen (RS-232/RS-422/RS-485), Modbus RTU/TCP, optional Ethernet |
| Anzeige | 2-zeiliges x 24 Zeichen LCD, 30 Multifunktionstasten |
| Steuerfunktionen | Einzelentnahme-/Eintrittsregelung, Vermeidung kritischer Drehzahlen, automatische Startsequenz, Ventilbegrenzungen, Erst-Aus-Ausfallanzeige, Kaskadenregelung, Fern-Sollwert |
| Betriebsarten | Isochron, Lastabwurf, Lastteilung, Entnahme-/Eintrittsdruckregelung |
| Gehäuse | NEMA 4 (Standard), optional NEMA 4X (wasserdicht, staubdicht) |
| Betriebstemperatur | -25°C bis +65°C (-13°F bis +149°F) ohne NEMA 4X; bis +55°C (+131°F) mit NEMA 4X |
| Lagerungstemperatur | -40°C bis +85°C (-40°F bis +185°F) |
| Relative Luftfeuchtigkeit | 95 % nicht kondensierend bei 20_55°C |
| Vibration | 4 G, 5_500 Hz |
| Stoß | 20 G Spitze |
| Abmessungen | 356 mm x 279 mm x 102 mm (14 Zoll x 11 Zoll x 4 Zoll) |
| Gewicht | Ca. 4,1 kg (9,11 lbs) vor Versand |
| Montage | Frontplattenmontage |
| Zertifizierungen | CE, UL, cUL, Klasse 1 Div. 2 (Gruppen A, B, C, D) |
| Systemkompatibilität | Woodward MicroNet, NetCon, Stufengetrennte Aktuatoren, industrielle Dampfturbinen |
_
