Product Description
Produktübersicht

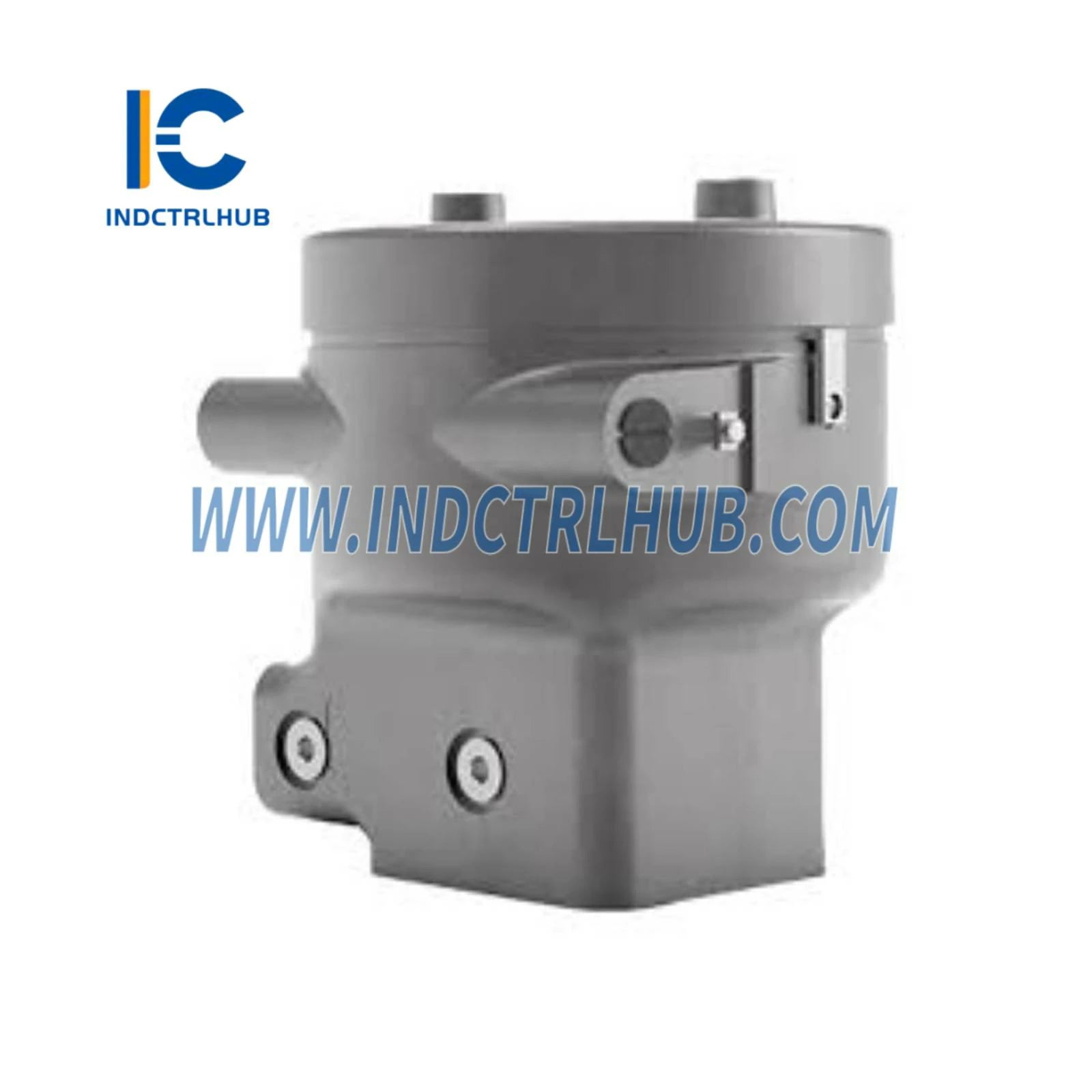

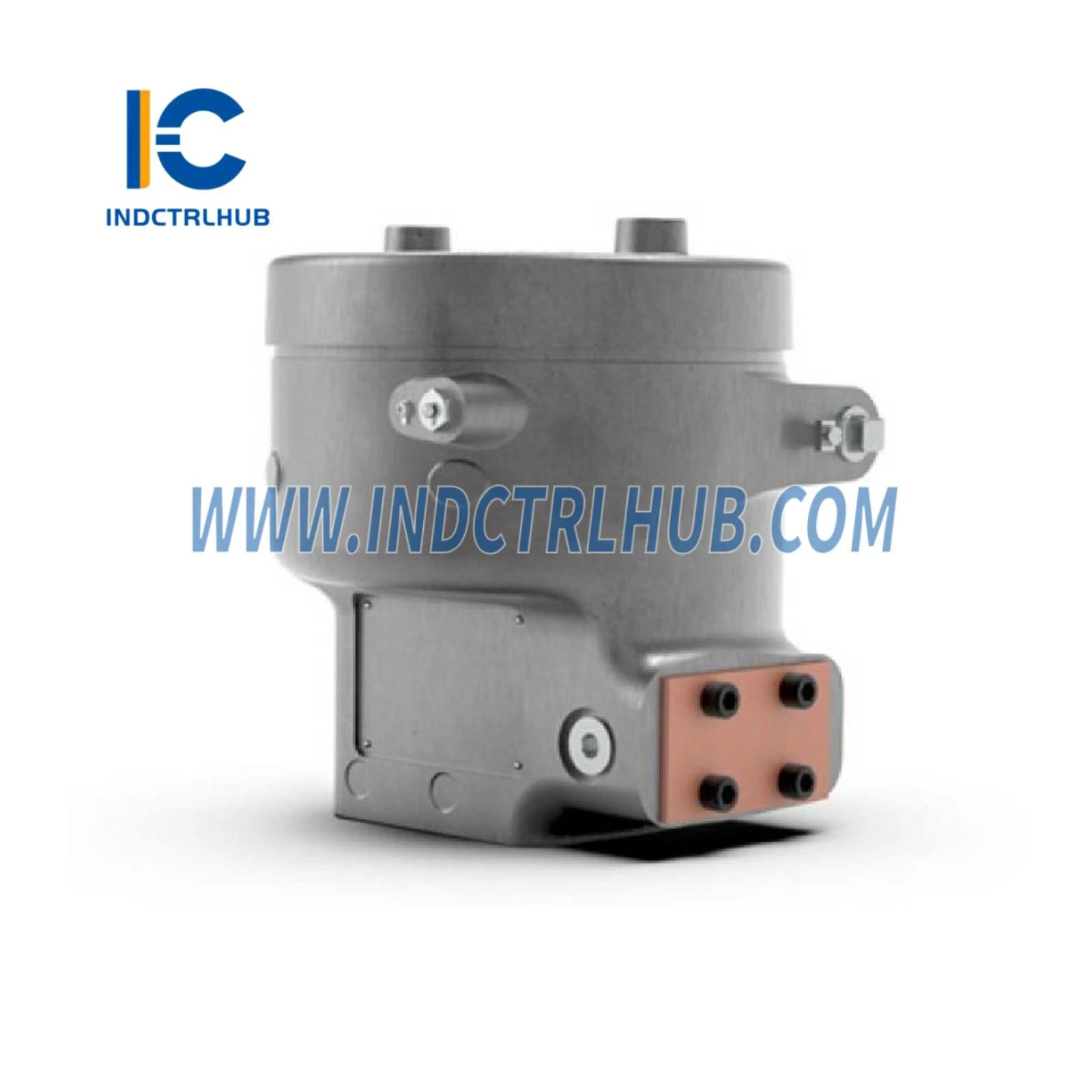

Der Woodward 9907-1200 ist ein Konverter der zweiten Generation von Strom- zu Drucksignal (CPC-II), der für die präzise Steuerung von Dampf-Turbinenventil-Servos in industriellen Anwendungen entwickelt wurde. Dieses elektrohydraulische druckregelnde Ventilsteuergerät akzeptiert ein 4-20 mA Sollsignal und wandelt es in einen genauen Öldruckausgang um, um einfachwirkende Turbinenventilaktuatoren zu positionieren. Es ist für den Betrieb bei 10 bar in Zone 2 Gefahrenbereichen mit einer Simplex-Konfiguration und verbesserten Dynamiken ausgelegt und eignet sich ideal für die Turbinendrehzahl- und Lastregelung in der Energieerzeugung, Öl & Gas sowie in industriellen Verarbeitungsumgebungen.
Technische Spezifikationen
Der 9907-1200 hat die folgenden Spezifikationen basierend auf den Standardmerkmalen dieses Modells:
| Artikel | Spezifikation |
|---|---|
| Modell/Teilenummer | 9907-1200 |
| Hersteller | Woodward |
| Beschreibung | Strom-zu-Druck-Wandler (CPC-II), 10 bar, Zone 2, Simplex, Verbesserte Dynamik |
| Serie | CPC-II |
| Eingangssignal | 4-20 mA |
| Ausgangsdruck | 0-10 bar (0-145 psi) |
| Versorgungsdruck | 11-13 bar (160-189 psi) |
| Stromversorgung | 24 VDC (18-32 VDC Bereich) |
| Betriebstemperatur | -20°C bis 70°C (-4°F bis 158°F) |
| Gewicht | 4,5 kg (10 lbs) |
Weitere Details
Der 9907-1200 enthält die folgenden zusätzlichen Informationen basierend auf seiner Standardnutzung und Dokumentation:
| Kategorie | Details |
|---|---|
| Funktion | Wandelt 4-20 mA Signal in hydraulischen Druck für die Steuerung des Turbinenventils um |
| Montage | Anbauinstallation in der Nähe des Aktuators |
| Kompatibilität | Einfachwirkende Dampf-Turbinenventil-Servos, Woodward-Steuerungssysteme |
| Merkmale | Verbesserte Dynamik, Ölverschmutzungsbeständigkeit, Zone 2 zertifiziert |
| Zertifizierungen | ATEX, IECEx (Zone 2), CE |
| Teiletyp | Neu, überschüssig oder generalüberholt |
