Product Description
Produktübersicht
| Kategorie | Details |
|---|---|

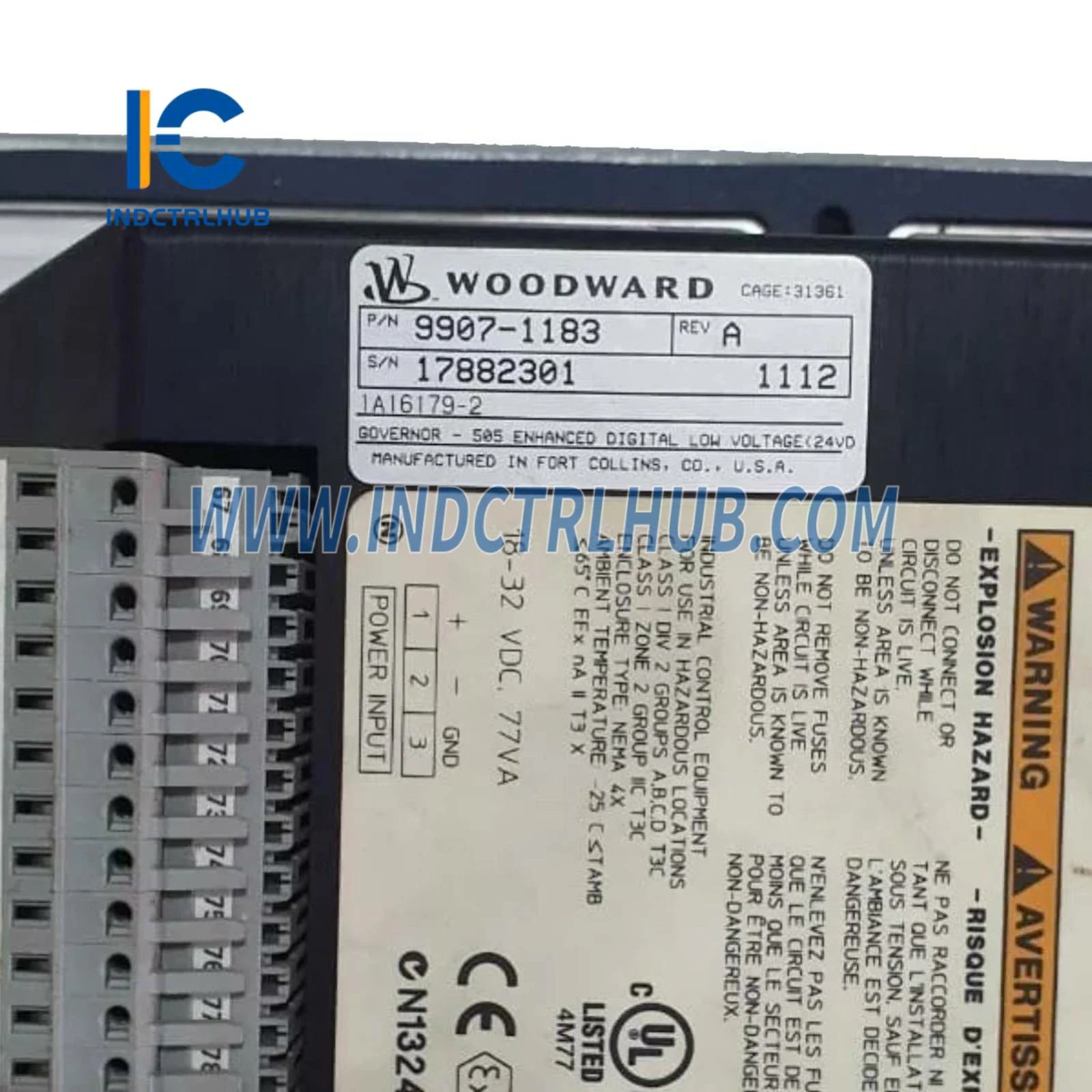

| Hersteller | Woodward |
| Modell/Teilenummer | 9907-1183 |
| Beschreibung | 505E Digital Governor, entwickelt für die Steuerung von Dampfturbinen mit Entnahme- und Zulassungsfunktionen, benutzerkonfigurierbares System der zweiten Generation |
| Hauptmerkmale | Feldprogrammierbar, Frontplattenmontage, unterstützt Einzel- oder Doppelaktuatoren, Klasse 1 Div. 2 bewertet, ersetzt durch die nächste Generation 505XT (8200-1312) |
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Modell | 9907-1183 |
| Produktlinie | 505E Digital Governor |
| Leistungsaufnahme | 24 V DC |
| Eingänge | 16 Kontakteingänge (4 dedizierte, 12 programmierbare), 6 programmierbare 4-20 mA Stromeingänge |
| Ausgänge | 2 Stellantriebsausgänge (einfach oder geteilte Reichweite), 8 Relaisausgänge, 6 programmierbare 4-20 mA Ausgänge |

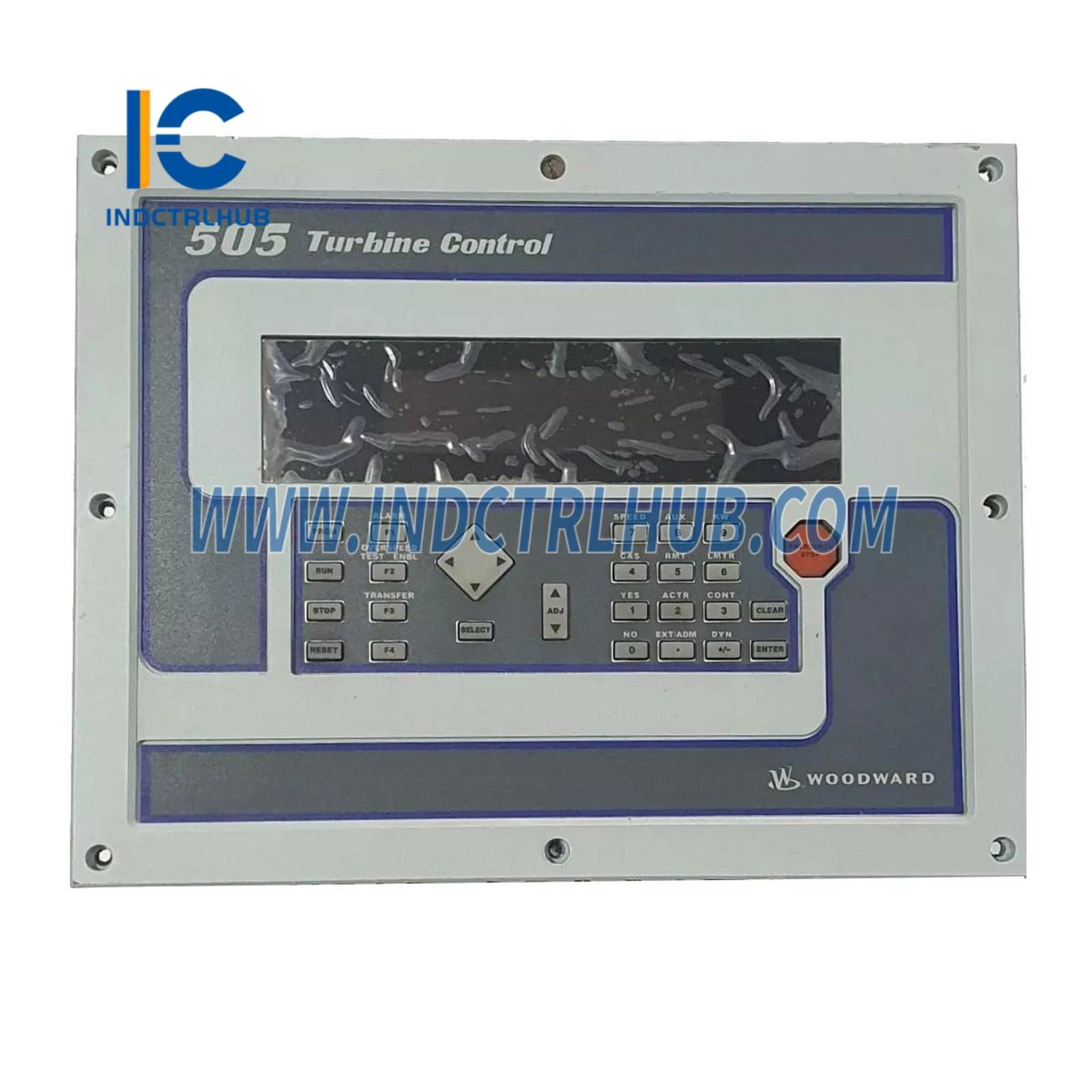

| Anzeige | Zweizeiliges Bedienfeld mit 24 Zeichen pro Zeile |
| Betriebstemperatur | -25°C bis 65°C (-13°F bis 149°F) ohne Gehäuse; -20°C bis 60°C (-4°F bis 140°F) mit optionalem NEMA 4X Gehäuse |
| Gewicht | Ca. 4,1 kg (9 lbs) |
| Zertifizierung | Klasse 1, Division 2 Standardstandorte |
Externe Verbindungsoptionen
| Verbindungstyp | Details |
|---|---|

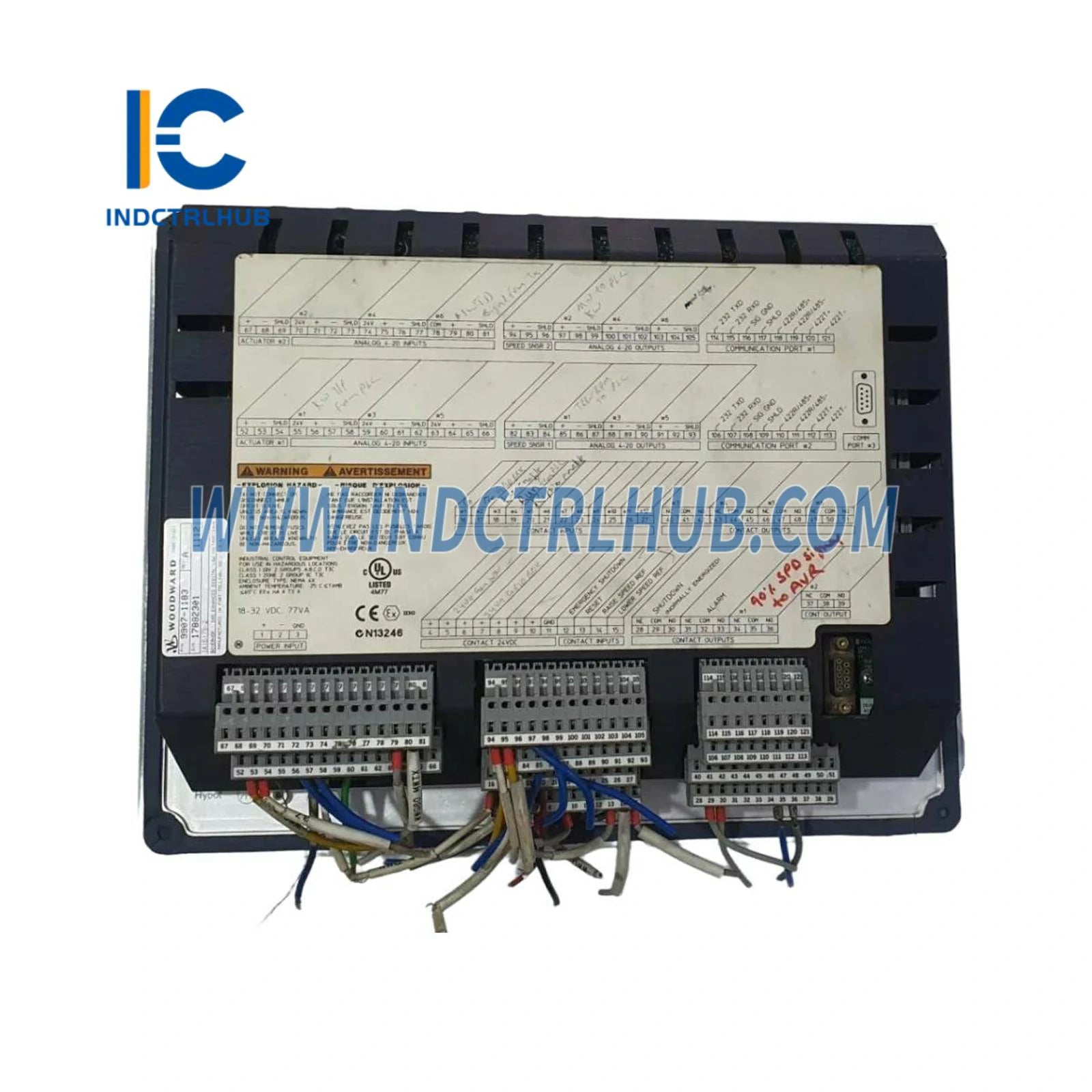

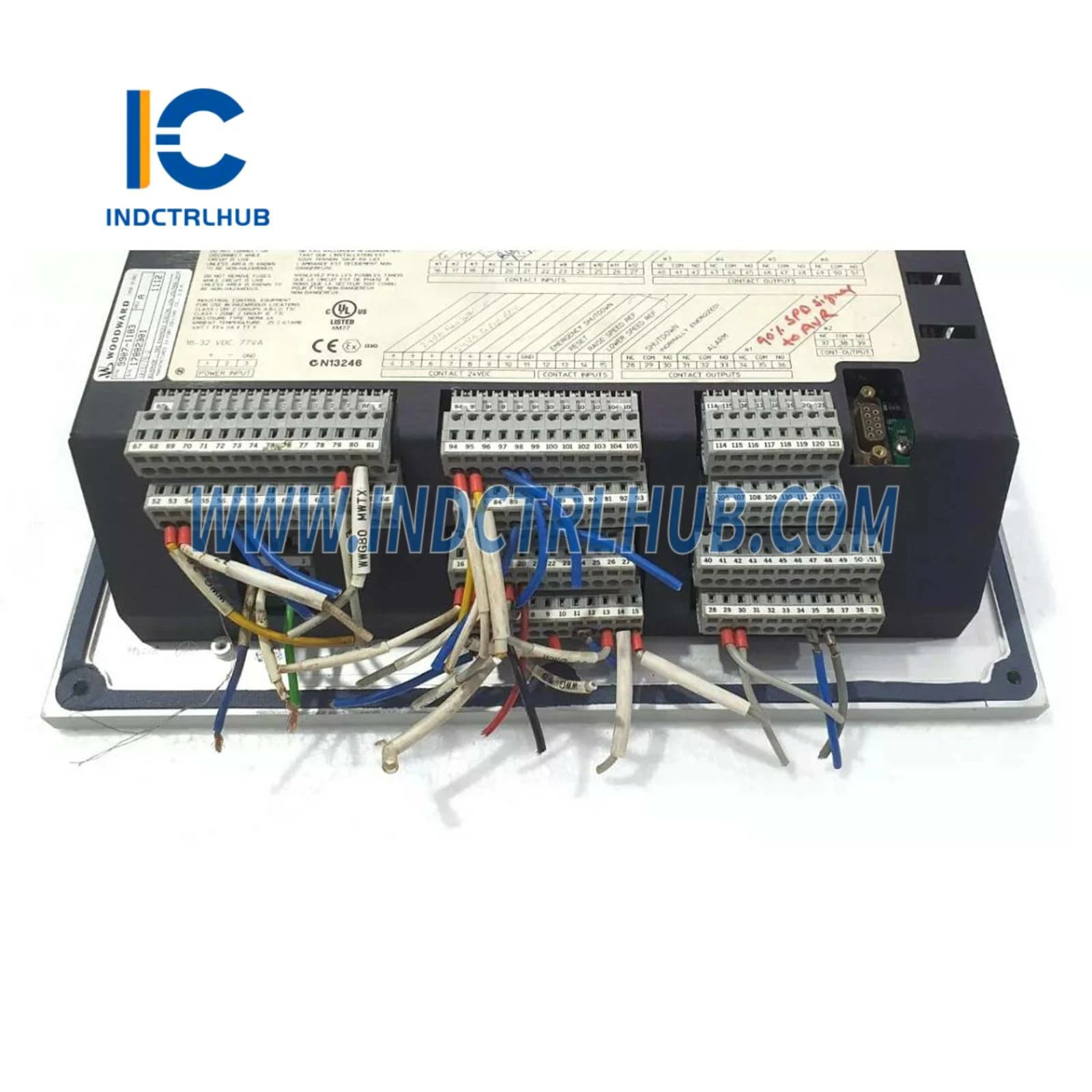

| Unterstützte Verbindungen | Festverdrahtete Aktuator- und I/O-Verbindungen über Klemmenblöcke; Integration mit der Anlagen-DCS über Modbus oder diskrete Signale |
Funktionale Merkmale
| Besonderheit | Details |
|---|---|
| Turbinensteuerung | Steuert Dampfturbinen mit einer einzigen Entnahme und/oder Zuführung unter Verwendung eines oder zweier Aktuatoren |
| Programmierbarkeit | Feldkonfigurierbar über integriertes Bedienfeld mit menügesteuerter Software |
| Diagnose | Erstabschaltanzeige, Vermeidung kritischer Drehzahlen, Ventilbegrenzer, Auto-Start-Sequenz |
| Upgrade-Pfad | Ersetzt durch die nächste Generation 505XT (Teilenummer 8200-1312) |
Modell und Konfiguration
| Kategorie | Details |
|---|---|
| Basismodell | 9907-1183 (505E Digital Governor, 24 VDC, Frontplattenmontage) |
| Konfiguration | Für den eigenständigen Betrieb oder die Integration in DCS konzipiert; unterstützt Entnahme-/Zulauf-Dampfturbinen |
