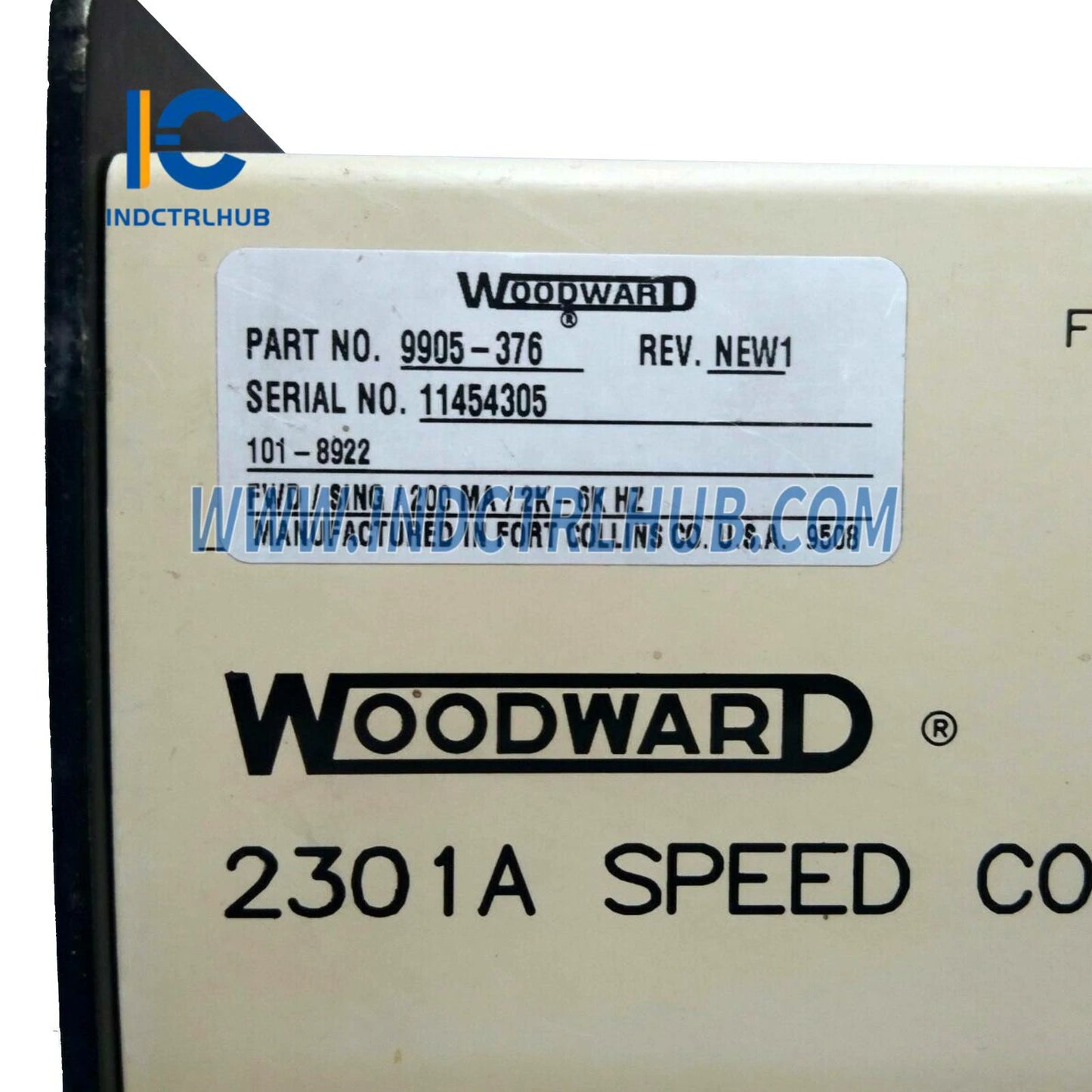

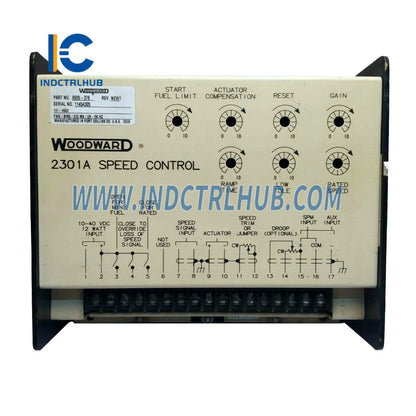

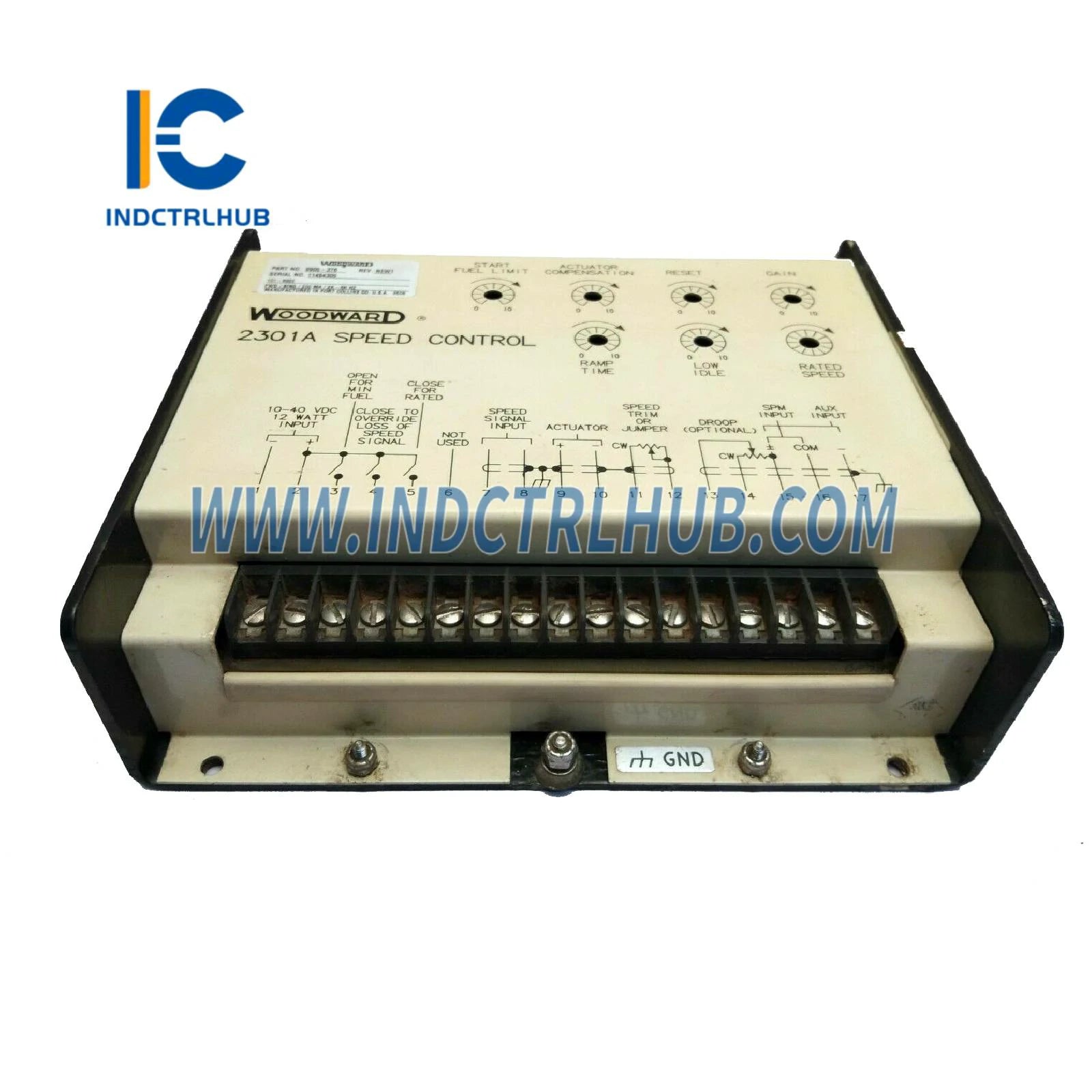

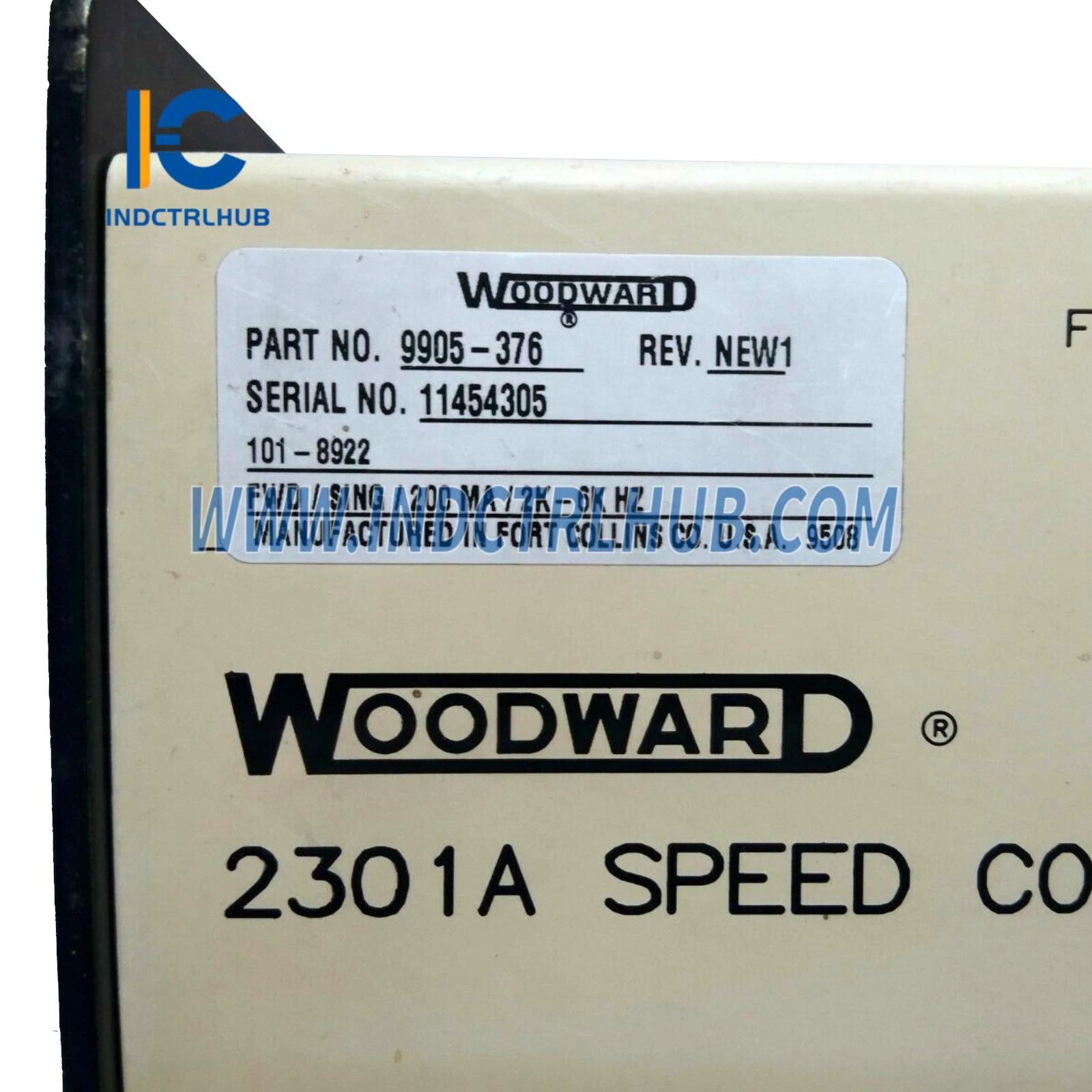

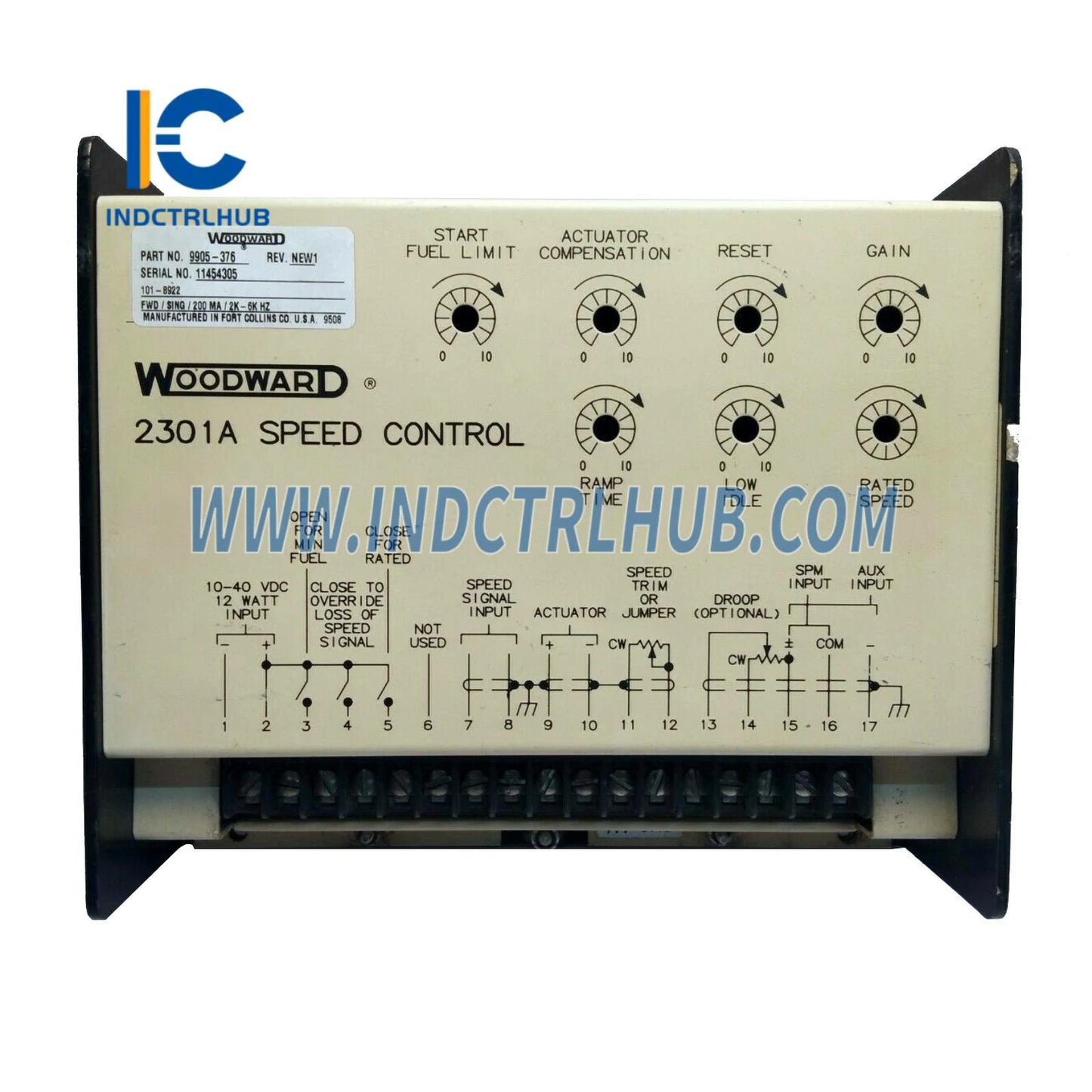

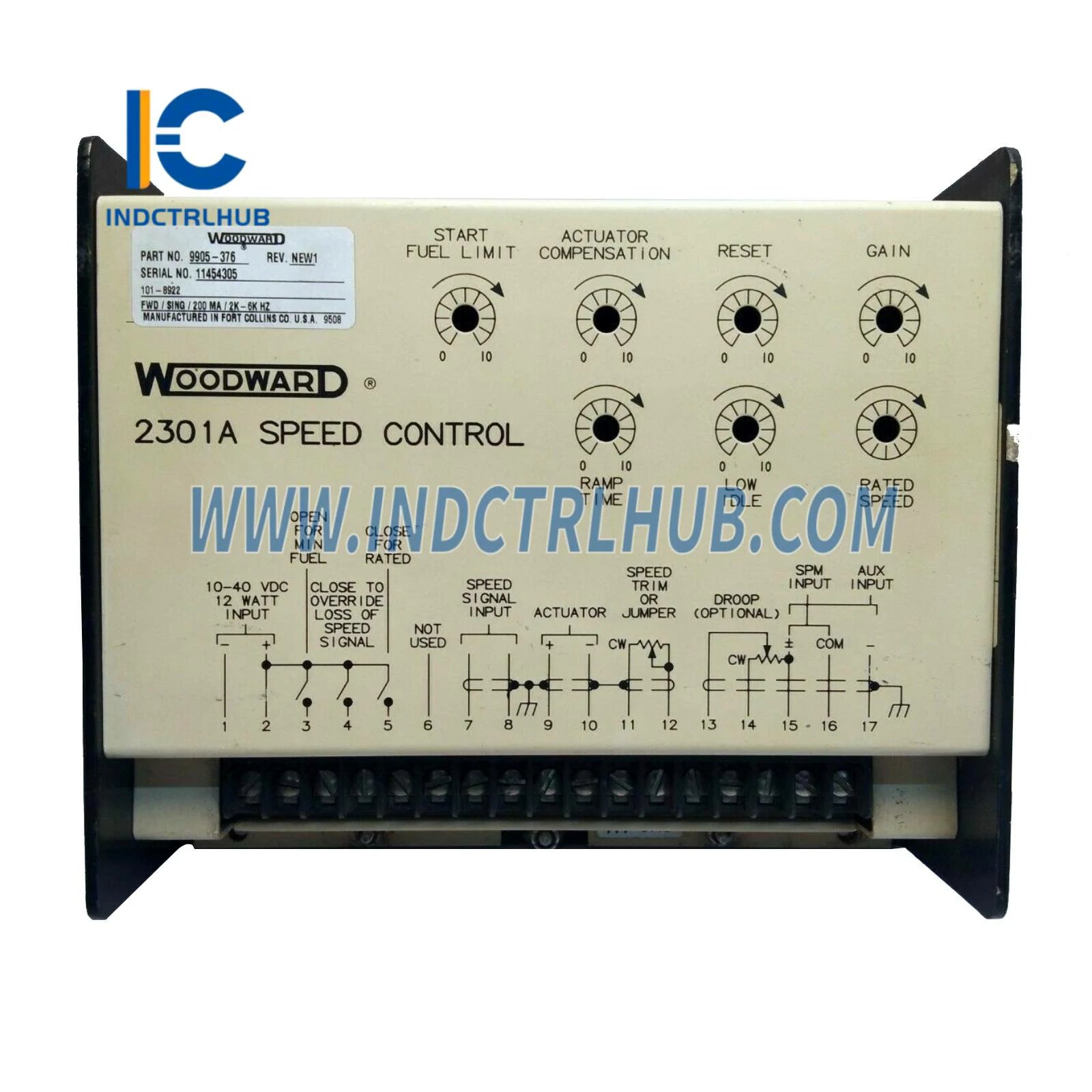

Woodward 9905-376 2301A Lastverteilung und Drehzahlregelung
Woodward 9905-376 2301A Lastverteilung und Drehzahlregelung
Manufacturer: Woodward
Product No.: 9905-376
Condition:1000 auf Lager
Product Type: 2301A Lastverteilung und Drehzahlregelung
Product Origin: USA
Payment: T/T, Western Union
Weight: 1800g
Shipping port: Xiamen
Warranty: 12 months
- 24/7-Support
- 30-tägige Rückgabe
- Schneller Versand
Woodward 9905-376 2301A Lastverteilung und Drehzahlregelung
- Hersteller: Woodward
- Modell-/Teilenummer: 9905-376
- Beschreibung: 2301A Lastverteilung und Drehzahlregelung, Niederspannung, direktwirkend, 20_40 VDC, 0_200 mA Stellstrom, für Diesel-/Gasmotoren und Dampf-/Gasturbinen
Übersicht
- Der Woodward 9905-376 ist ein Lastverteilungs- und Drehzahlregelungsmodul der Serie 2301A, das für präzise Drehzahlregelung und Lastverteilung in Energieerzeugungssystemen entwickelt wurde. Es steuert Diesel- oder Gasmotoren sowie Dampf- oder Gasturbinen in Einzel- oder Mehrfachanlagen und ist geeignet für industrielle, marine und Kraftwerksanwendungen. Es bietet isochrone oder Lastabfallregelung für einen stabilen Betrieb.
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Modell | 9905-376 |
| Serie | 2301A Lastverteilung und Drehzahlregelung |
| Typ | Elektronische Drehzahl- und Lastverteilungsregelung |
| Stromversorgung | 20_40 VDC, < 15 W Nennleistung |
| Stellstrom | 0_200 mA |
| Wirkungsweise | Direktwirkend |
| Drehzahlsensor | Magnetische Abnehmereinheit (MPU), 100_300 Ω Impedanz |
| Drehzahlbereich | Schaltbar: 500_1500 Hz, 1000_3000 Hz, 2000_6000 Hz, 4000_12.000 Hz |
| Regelungsmodi | Isochron (konstante Drehzahl) oder Lastabfall (über externes Potentiometer) |
| Lastverteilungssignal | 0_6 VDC |
| Stromeingang (CT) | 5 A, 2,5_7 VA Belastung |
| Betriebstemperatur | -40°C bis +85°C (-40°F bis +185°F) |
| Lagerungstemperatur | -55°C bis +105°C (-67°F bis +221°F) |
| Relative Luftfeuchtigkeit | 5 % bis 95 %, nicht kondensierend |
| Vibration | 4 G, 5_500 Hz |
| Stoß | 20 G Spitzenwert |
| Schutzart | Nicht spezifiziert (für Schaltschrankbetrieb ausgelegt) |
| Abmessungen | 387 mm x 181 mm x 64 mm (15,25 Zoll x 7,125 Zoll x 2,5 Zoll) |
| Gewicht | Ca. 1,8 kg (4 lbs) |
| Montage | Rack- oder Schalttafeleinbau, Blechgehäuse |
| Anschlüsse | Schraubklemmen |
| Zertifizierungen | CE, geeignet für gewöhnliche Einsatzorte |
| Systemkompatibilität | Diesel-/Gasmotoren, Dampf-/Gasturbinen, Woodward EG, EGB, PB, TM, 2301 Stellgeräte, SPM-A Synchronisierer, AGLC, APTL Steuerungen |
_
Product Description
Woodward 9905-376 2301A Lastverteilung und Drehzahlregelung
- Hersteller: Woodward
- Modell-/Teilenummer: 9905-376
- Beschreibung: 2301A Lastverteilung und Drehzahlregelung, Niederspannung, direktwirkend, 20_40 VDC, 0_200 mA Stellstrom, für Diesel-/Gasmotoren und Dampf-/Gasturbinen
Übersicht
- Der Woodward 9905-376 ist ein Lastverteilungs- und Drehzahlregelungsmodul der Serie 2301A, das für präzise Drehzahlregelung und Lastverteilung in Energieerzeugungssystemen entwickelt wurde. Es steuert Diesel- oder Gasmotoren sowie Dampf- oder Gasturbinen in Einzel- oder Mehrfachanlagen und ist geeignet für industrielle, marine und Kraftwerksanwendungen. Es bietet isochrone oder Lastabfallregelung für einen stabilen Betrieb.
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Modell | 9905-376 |
| Serie | 2301A Lastverteilung und Drehzahlregelung |
| Typ | Elektronische Drehzahl- und Lastverteilungsregelung |
| Stromversorgung | 20_40 VDC, < 15 W Nennleistung |
| Stellstrom | 0_200 mA |
| Wirkungsweise | Direktwirkend |
| Drehzahlsensor | Magnetische Abnehmereinheit (MPU), 100_300 Ω Impedanz |
| Drehzahlbereich | Schaltbar: 500_1500 Hz, 1000_3000 Hz, 2000_6000 Hz, 4000_12.000 Hz |
| Regelungsmodi | Isochron (konstante Drehzahl) oder Lastabfall (über externes Potentiometer) |
| Lastverteilungssignal | 0_6 VDC |
| Stromeingang (CT) | 5 A, 2,5_7 VA Belastung |
| Betriebstemperatur | -40°C bis +85°C (-40°F bis +185°F) |
| Lagerungstemperatur | -55°C bis +105°C (-67°F bis +221°F) |
| Relative Luftfeuchtigkeit | 5 % bis 95 %, nicht kondensierend |
| Vibration | 4 G, 5_500 Hz |
| Stoß | 20 G Spitzenwert |
| Schutzart | Nicht spezifiziert (für Schaltschrankbetrieb ausgelegt) |
| Abmessungen | 387 mm x 181 mm x 64 mm (15,25 Zoll x 7,125 Zoll x 2,5 Zoll) |
| Gewicht | Ca. 1,8 kg (4 lbs) |
| Montage | Rack- oder Schalttafeleinbau, Blechgehäuse |
| Anschlüsse | Schraubklemmen |
| Zertifizierungen | CE, geeignet für gewöhnliche Einsatzorte |
| Systemkompatibilität | Diesel-/Gasmotoren, Dampf-/Gasturbinen, Woodward EG, EGB, PB, TM, 2301 Stellgeräte, SPM-A Synchronisierer, AGLC, APTL Steuerungen |
_
