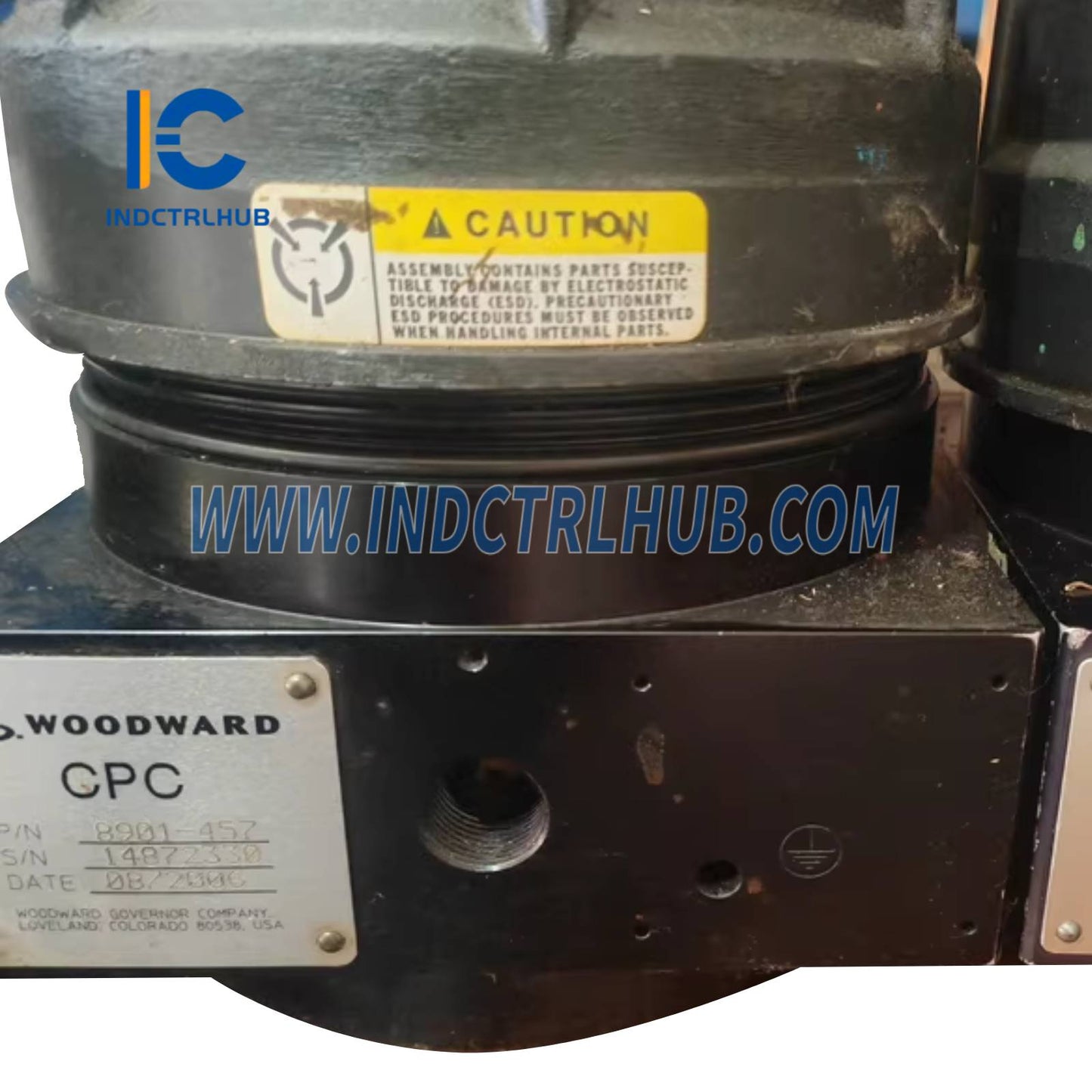

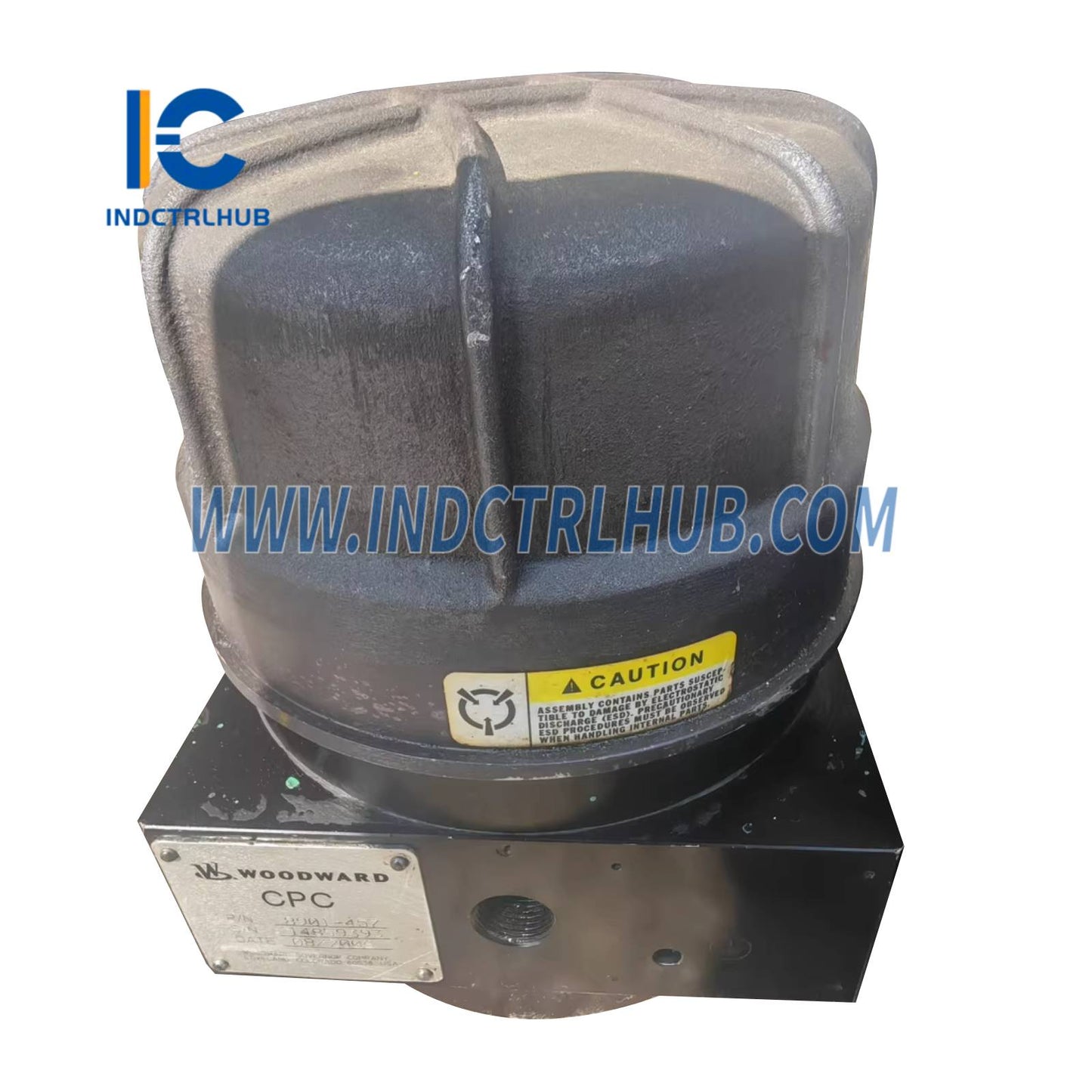

Woodward 8901-457 CPC-II Strom-zu-Druck-Wandler

Menge

Hersteller: Woodward
Modell-/Teilenummer: 8901-457
Beschreibung: CPC-II Strom-zu-Druck-Wandler, 10 bar, 4–20 mA Eingang, marinetauglich, für die Steuerung von Brennstoffventilen bei Dampfturbinen

Der Woodward 8901-457 ist ein CPC-II (Strom-zu-Druck-Wandler), der ein 4–20 mA Steuersignal in einen proportionalen hydraulischen Ausgangsdruck (bis zu 10 bar) umwandelt, um Brennstoffventile von Dampfturbinen zu positionieren. Er ist für den Einsatz in rauen Umgebungen, wie der Schiffsantriebstechnik, Stromerzeugung und industriellen Dampfturbinenanwendungen, marinetauglich zugelassen und bietet eine präzise und zuverlässige Ventilsteuerung.

Spezifikation	Details
Modell	8901-457
Serie	CPC-II
Typ	Elektro-hydraulischer Strom-zu-Druck-Wandler
Eingangssignal	4–20 mA (150 Ω Impedanz)
Ausgangsdruck	0–10 bar (0–145 psi), proportional zum Eingangssignal
Versorgungsöldruck	25–120 bar (363–1740 psi)
Versorgungsölstrom	1,5–3,5 L/min (0,4–0,9 gal/min)
Öltyp	Hydrauliköl, Viskosität 10–100 cSt (laut Woodward-Handbuch 26448)
Öltemperatur	20–70°C (68–158°F)
Ölfiltration	10 µm absolut (ISO 4406: 18/16/13 oder besser)
Stromversorgung	18–32 VDC, max. 150 mA (verpolungsgeschützt)
Genauigkeit	±0,5 % des vollen Messbereichs
Reaktionszeit	< 10 ms (10–90 % Sprungantwort)
Betriebstemperatur	-40°C bis +85°C (-40°F bis +185°F)
Lagertemperatur	-40°C bis +105°C (-40°F bis +221°F)
Relative Luftfeuchtigkeit	5 % bis 95 %, nicht kondensierend
Schutzart	IP56 (marine-zugelassen)
Vibration	4 g, 5–2000 Hz (gemäß MIL-STD-810F)
Schock	50 g, 11 ms Halbwelle (gemäß MIL-STD-810F)
Abmessungen	Ungefähr 150 mm x 150 mm x 100 mm (5,9 Zoll x 5,9 Zoll x 3,9 Zoll)
Gewicht	Ungefähr 2,5 kg (5,5 lbs)
Montage	Trennwand- oder Ventilverteilerbefestigung
Zertifizierungen	ABS, DNV, LR, BV, GL (Marine), CE, ATEX (Zone 2), CSA (Klasse I, Div 2)
Systemkompatibilität	Dampfturbinen-Kraftstoffventile, Woodward 505/505XT, MicroNet und andere digitale Steuerungen
