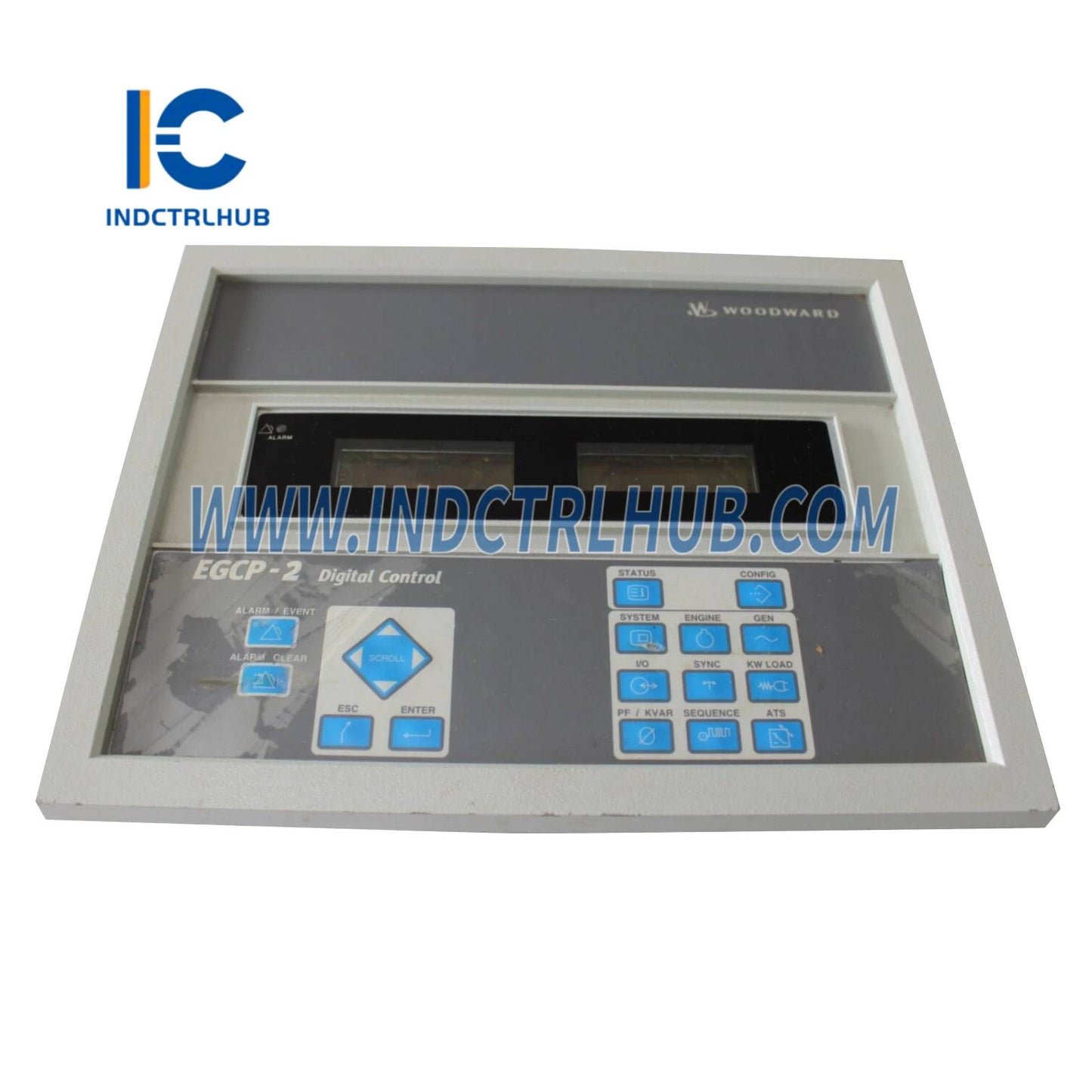

Woodward 8406-121 EGCP-2 Motor-Generator-Steuerungspaket
Woodward 8406-121 EGCP-2 Motor-Generator-Steuerungspaket
Manufacturer: Woodward
Product No.: 8406-121 EGCP-2
Condition:1000 auf Lager
Product Type: Motor-Generator-Steuerpaket
Product Origin: USA
Payment: T/T, Western Union
Weight: 2500g
Shipping port: Xiamen
Warranty: 12 months
- 24/7-Support
- 30-tägige Rückgabe
- Schneller Versand
Woodward 8406-121 EGCP-2 Motor-Generator-Steuerungspaket
- Hersteller: Woodward
- Modell-/Teilenummer: 8406-121
- Beschreibung: EGCP-2 Motor-Generator-Steuerungspaket, 9_32 VDC, 50_150 VAC PT Eingang, für Generatoranlagen-Automatisierung
Übersicht
- Das Woodward 8406-121 ist ein mikroprozessorbasiertes Motor-Generator-Steuerungspaket (EGCP-2), das zur Automatisierung und zum Schutz von diesel- oder gasbetriebenen Generatoranlagen entwickelt wurde. Es eignet sich für kleine bis mittelgroße Generatoranlagen (bis zu 30.000 kW) und unterstützt den eigenständigen Betrieb oder den Parallelbetrieb mit dem Versorgungsnetz. Ein Netzwerk von bis zu acht EGCP-2 Einheiten kann unbemannte Generatoranlagen für Grundlast, Spitzenlastabdeckung oder Notstromerzeugung steuern.
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Modell | 8406-121 |
| Serie | EGCP-2 Motor-Generator-Steuerungspaket |
| Typ | Mikroprozessorbasierte Steuereinheit |
| Eingangsspannung | 9_32 VDC (nominell 12 oder 24 VDC Systeme) |
| PT Eingang | 50_150 VAC |
| CT Eingang | 0_5 A RMS |
| Betriebstemperatur | -20°C bis +70°C (-4°F bis +158°F) |
| Lagerungstemperatur | -40°C bis +105°C (-40°F bis +221°F) |
| Relative Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Schutzart | IP20 |
| Abmessungen | 282 mm x 358 mm x 69 mm (11,1 Zoll x 14,1 Zoll x 2,7 Zoll) |
| Gewicht | Ca. 2,5 kg (5,5 lbs) |
| Montage | Einbau in Schalttafel |

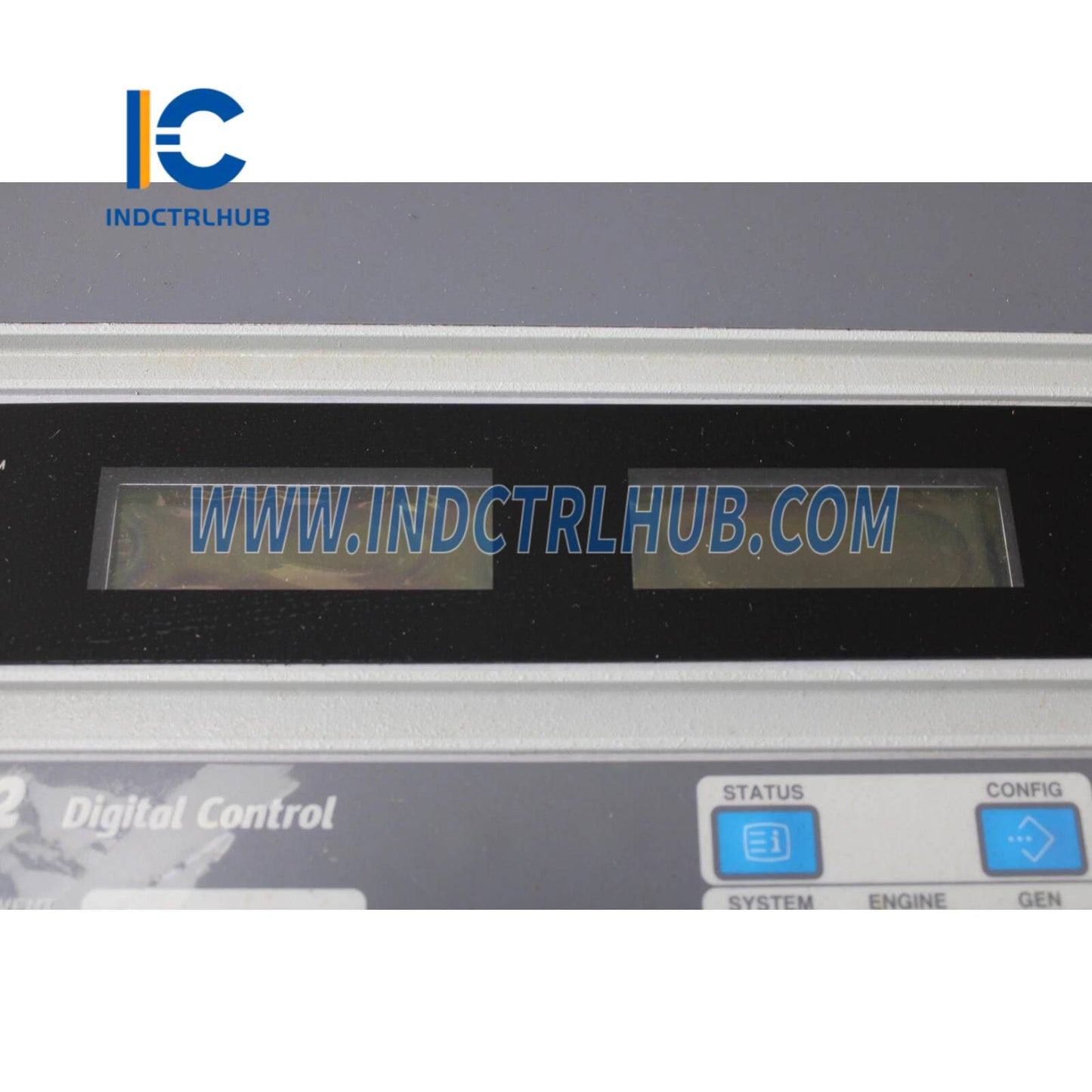

| Anzeige | Zwei 4-zeilige hintergrundbeleuchtete LCD-Bildschirme für Status, Konfiguration und Alarme |

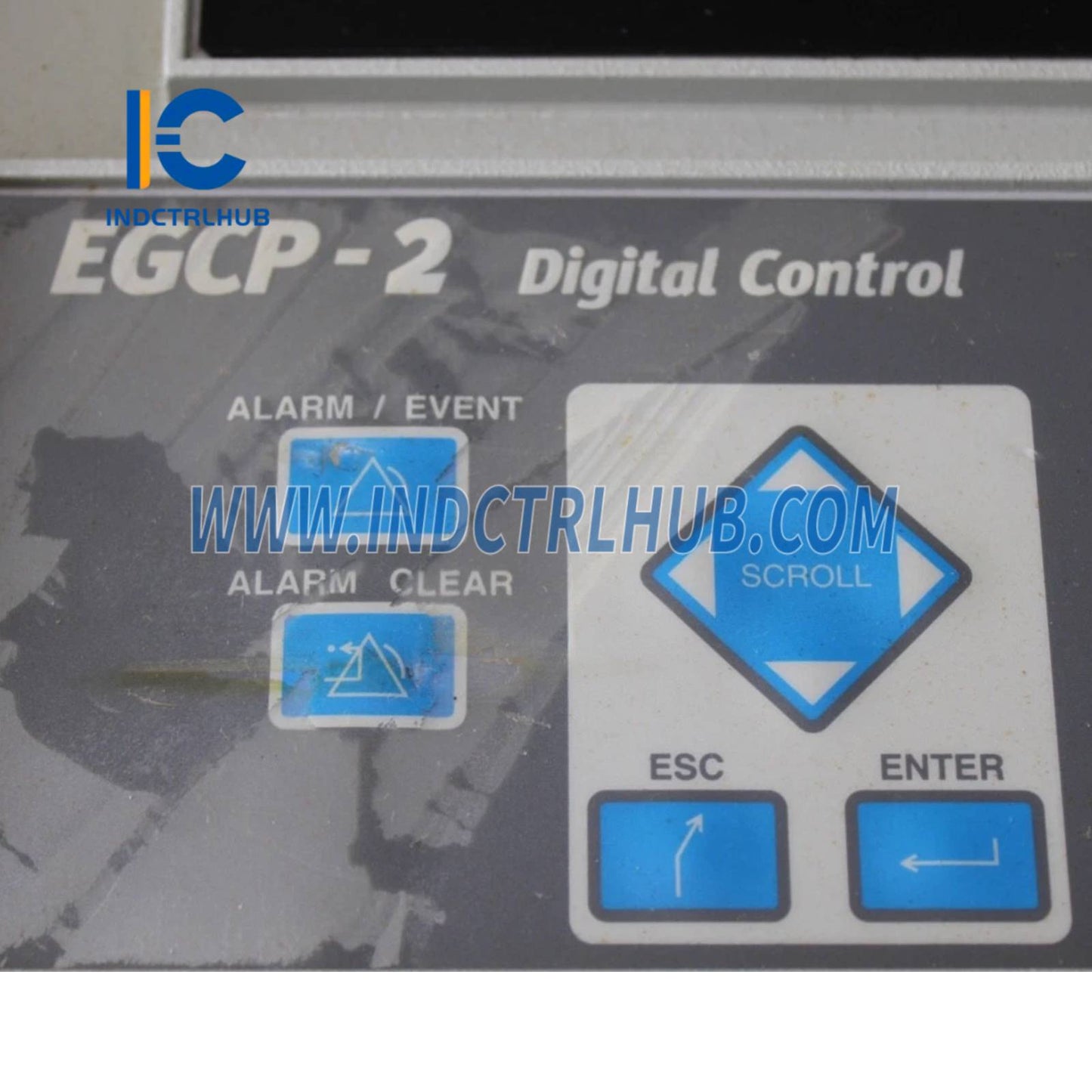

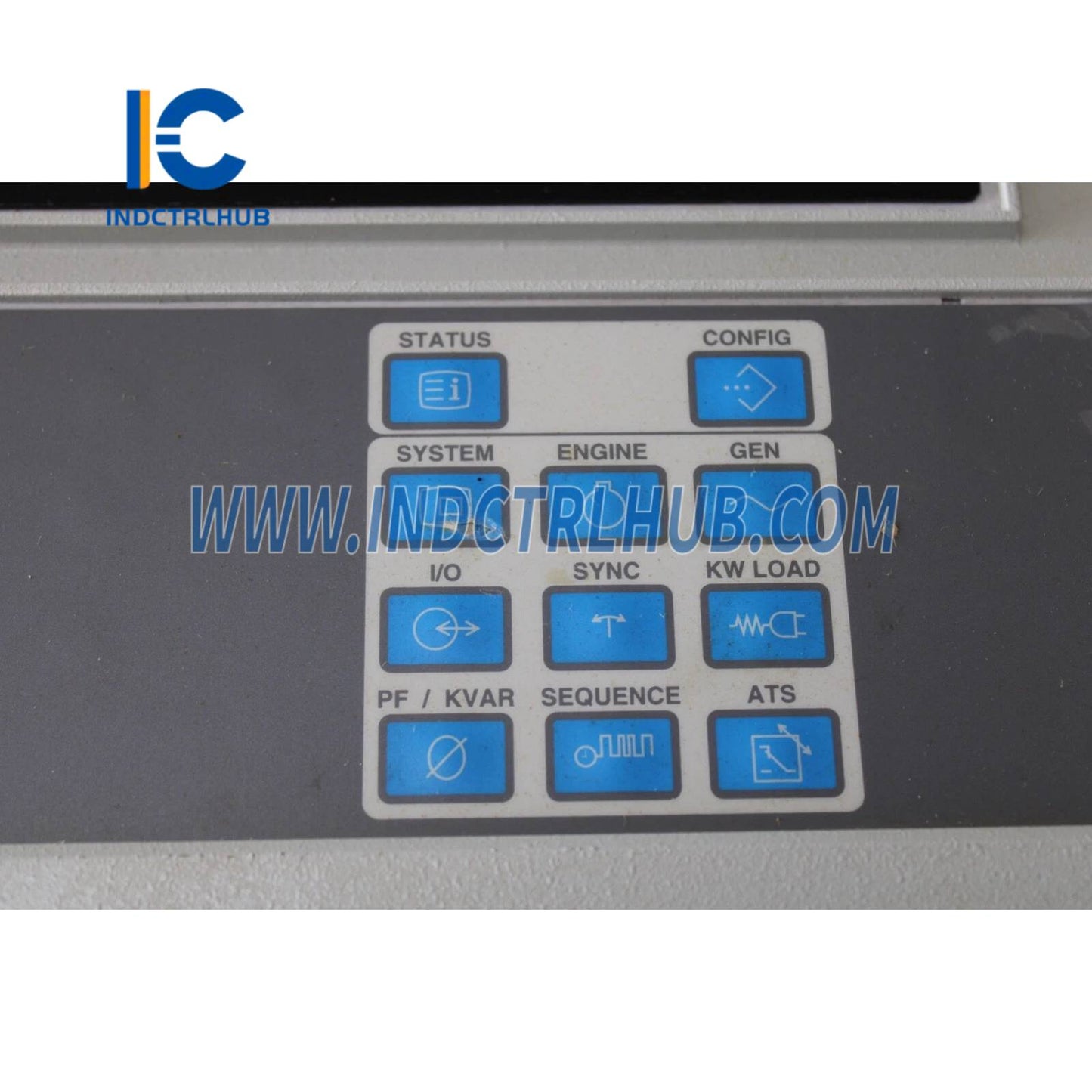

| Bedienerschnittstelle | Fronttastenfeld für lokale Einrichtung und Überwachung |
| Kommunikationsanschlüsse | RS-232, RS-485 (Modbus-kompatibel) |
| Eingänge | Analoge und diskrete Eingänge für Motor- und Generatorparameter |
| Ausgänge | Relais- und analoge Ausgänge für Steuerung und Alarme |
| Zertifizierungen | CE, UL, CSA |
| Systemkompatibilität | Diesel-/Gasmotor-Generatoranlagen, automatische Spannungsregler, Drehzahlregler, Modbus HMI/PLC |
_
