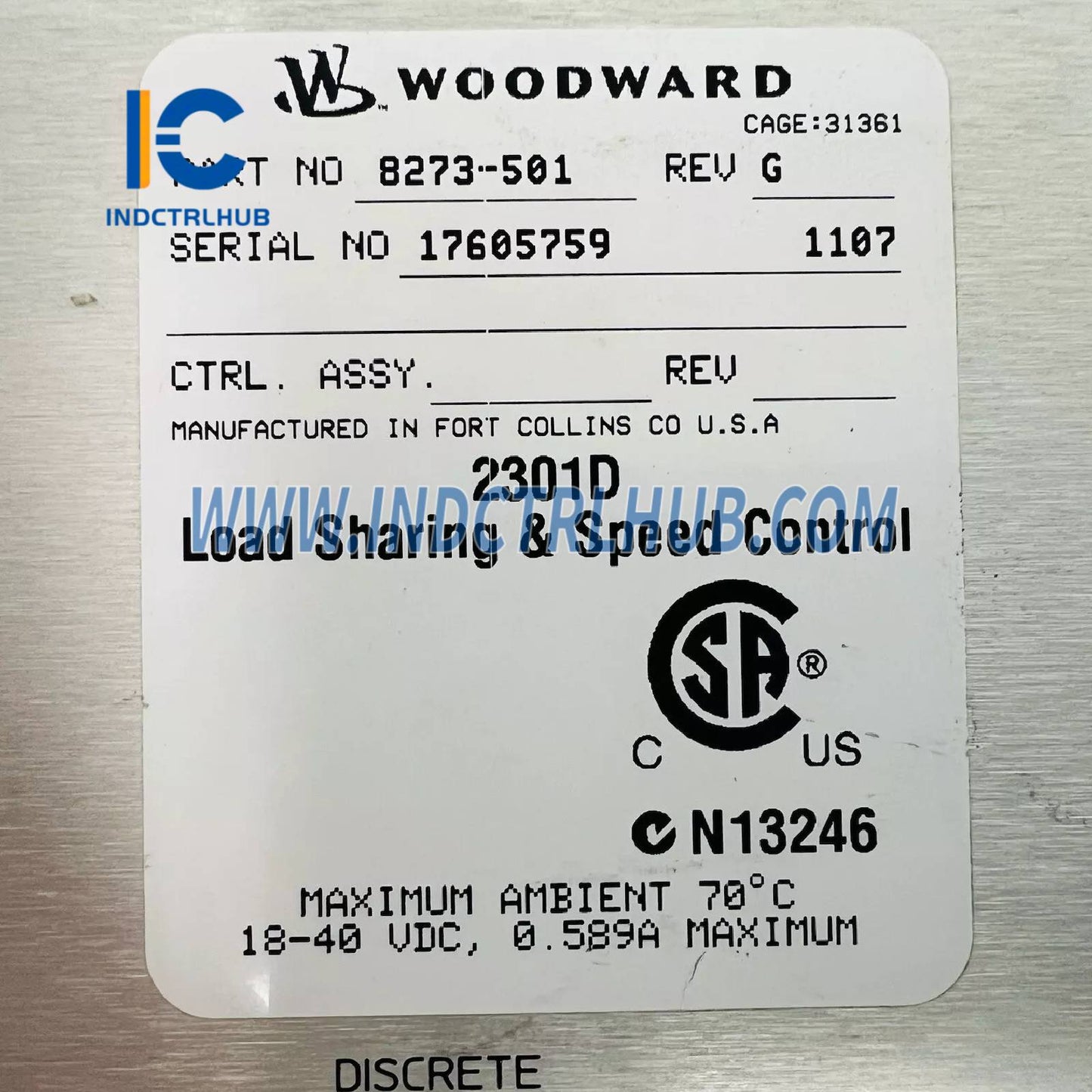

Woodward 8273-501 Digitale Lastverteilung & Geschwindigkeitsregelung

Woodward 8273-501 Digitale Lastverteilung & Geschwindigkeitsregelung

  • Manufacturer: Woodward

  • Product No.: 8273-501

  • Condition:1000 auf Lager

  • Product Type: Digitale Lastverteilung & Geschwindigkeitsregelung

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 1720g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • 24/7-Support
  • 30-tägige Rückgabe
  • Schneller Versand

Woodward 8273-501 2301D Digital Load Sharing & Geschwindigkeitsregelung

  • Hersteller: Woodward
  • Modell-/Teilenummer: 8273-501
  • Beschreibung: 2301D Digital Load Sharing und Geschwindigkeitsregelung, 24 VDC Eingang, gewöhnliche Standorte

Übersicht

  • Das Woodward 8273-501 ist ein 2301D Digital Load Sharing- und Geschwindigkeitsregelungsmodul, das entwickelt wurde, um die Geschwindigkeit und Last von Generatoren zu regeln, die von Diesel- oder Gasmotoren (Hauptantrieben) angetrieben werden. Es wird in industriellen Anwendungen wie der Stromerzeugung, Öl- und Gasindustrie sowie in Marinesystemen eingesetzt und bietet präzise Steuerung und proportionale Lastverteilung in parallelen Generatoranordnungen. Sein mikroprozessorbasiertes Design erhöht die Flexibilität und Kompatibilität mit bestehenden 2301A-Systemen.

Technische Spezifikationen

Spezifikation Details
Modell 8273-501
Serie 2301D Digitale Lastverteilung und Drehzahlregelung
Typ Mikroprozessorbasierte digitale Steuerung
Eingangsspannung 18–40 VDC, maximal 0,589 A
Ausgangsleistung für diskrete Eingänge 24 VDC, maximal 800 mA
Betriebsarten Isochron, Droop, Grundlast
Geschwindigkeitssensor 1 MPU (Magnetische Abnahmeeinheit), 100–20.000 Hz bei Nenn-Drehzahl
Drehzahlbereich 90–3600 U/min (synchrone Generatordrehzahl)
Analogeingänge 2 konfigurierbare Analogeingänge (4–20 mA oder 0–5 V)
Analoge Ausgänge 1 konfigurierbarer Analogausgang (4–20 mA oder 0–5 V)
Diskrete Eingänge 8 Schalteingänge (3 konfigurierbar)
Diskrete Ausgänge 4 konfigurierbare Relais-Ausgänge
Kommunikationsanschlüsse RS-232 (9-poliger Anschluss), RS-422, 1200–38.400 Baud, Vollduplex
Kompatibilität des Stellantriebs Vorwärtswirkend (Strom erhöhen, um Kraftstoff zu erhöhen); rückwärtswirkend mit mechanischer Sicherung
Lastsensor Integrierter Lastsensor für Lastverteilung
Maximale Umgebungstemperatur 70°C
Betriebstemperatur -40 °C bis +70 °C
Lagertemperatur -40°C bis +85°C
Relative Luftfeuchtigkeit 5 % bis 95 %, nicht kondensierend
Schutzart IP20
Abmessungen Ungefähr 27,5 cm x 17,5 cm x 5 cm
Gewicht Ungefähr 1,72 kg
Montage Einbau im Bedienfeld, Blechgehäuse
Zertifizierungen CE (EMV-Richtlinie 89/336/EWG), UL, CSA
Systemkompatibilität Kompatibel mit 2301A, aufrüstbar auf 2301E



Alle Einzelheiten anzeigen

Product Description

Woodward 8273-501 2301D Digital Load Sharing & Geschwindigkeitsregelung

  • Hersteller: Woodward
  • Modell-/Teilenummer: 8273-501
  • Beschreibung: 2301D Digital Load Sharing und Geschwindigkeitsregelung, 24 VDC Eingang, gewöhnliche Standorte

Übersicht

  • Das Woodward 8273-501 ist ein 2301D Digital Load Sharing- und Geschwindigkeitsregelungsmodul, das entwickelt wurde, um die Geschwindigkeit und Last von Generatoren zu regeln, die von Diesel- oder Gasmotoren (Hauptantrieben) angetrieben werden. Es wird in industriellen Anwendungen wie der Stromerzeugung, Öl- und Gasindustrie sowie in Marinesystemen eingesetzt und bietet präzise Steuerung und proportionale Lastverteilung in parallelen Generatoranordnungen. Sein mikroprozessorbasiertes Design erhöht die Flexibilität und Kompatibilität mit bestehenden 2301A-Systemen.

Technische Spezifikationen

Spezifikation Details
Modell 8273-501
Serie 2301D Digitale Lastverteilung und Drehzahlregelung
Typ Mikroprozessorbasierte digitale Steuerung
Eingangsspannung 18–40 VDC, maximal 0,589 A
Ausgangsleistung für diskrete Eingänge 24 VDC, maximal 800 mA
Betriebsarten Isochron, Droop, Grundlast
Geschwindigkeitssensor 1 MPU (Magnetische Abnahmeeinheit), 100–20.000 Hz bei Nenn-Drehzahl
Drehzahlbereich 90–3600 U/min (synchrone Generatordrehzahl)
Analogeingänge 2 konfigurierbare Analogeingänge (4–20 mA oder 0–5 V)
Analoge Ausgänge 1 konfigurierbarer Analogausgang (4–20 mA oder 0–5 V)
Diskrete Eingänge 8 Schalteingänge (3 konfigurierbar)
Diskrete Ausgänge 4 konfigurierbare Relais-Ausgänge
Kommunikationsanschlüsse RS-232 (9-poliger Anschluss), RS-422, 1200–38.400 Baud, Vollduplex
Kompatibilität des Stellantriebs Vorwärtswirkend (Strom erhöhen, um Kraftstoff zu erhöhen); rückwärtswirkend mit mechanischer Sicherung
Lastsensor Integrierter Lastsensor für Lastverteilung
Maximale Umgebungstemperatur 70°C
Betriebstemperatur -40 °C bis +70 °C
Lagertemperatur -40°C bis +85°C
Relative Luftfeuchtigkeit 5 % bis 95 %, nicht kondensierend
Schutzart IP20
Abmessungen Ungefähr 27,5 cm x 17,5 cm x 5 cm
Gewicht Ungefähr 1,72 kg
Montage Einbau im Bedienfeld, Blechgehäuse
Zertifizierungen CE (EMV-Richtlinie 89/336/EWG), UL, CSA
Systemkompatibilität Kompatibel mit 2301A, aufrüstbar auf 2301E
