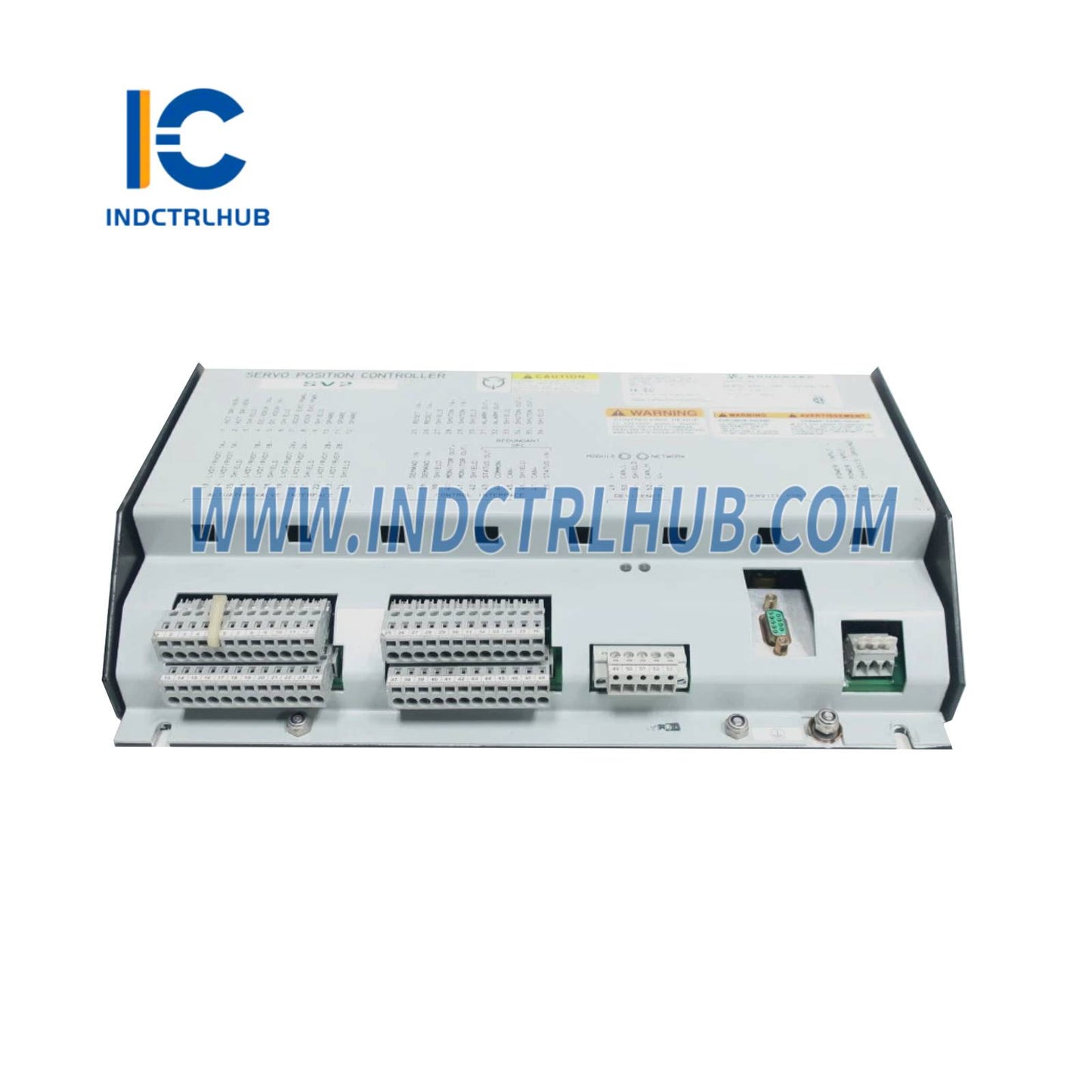

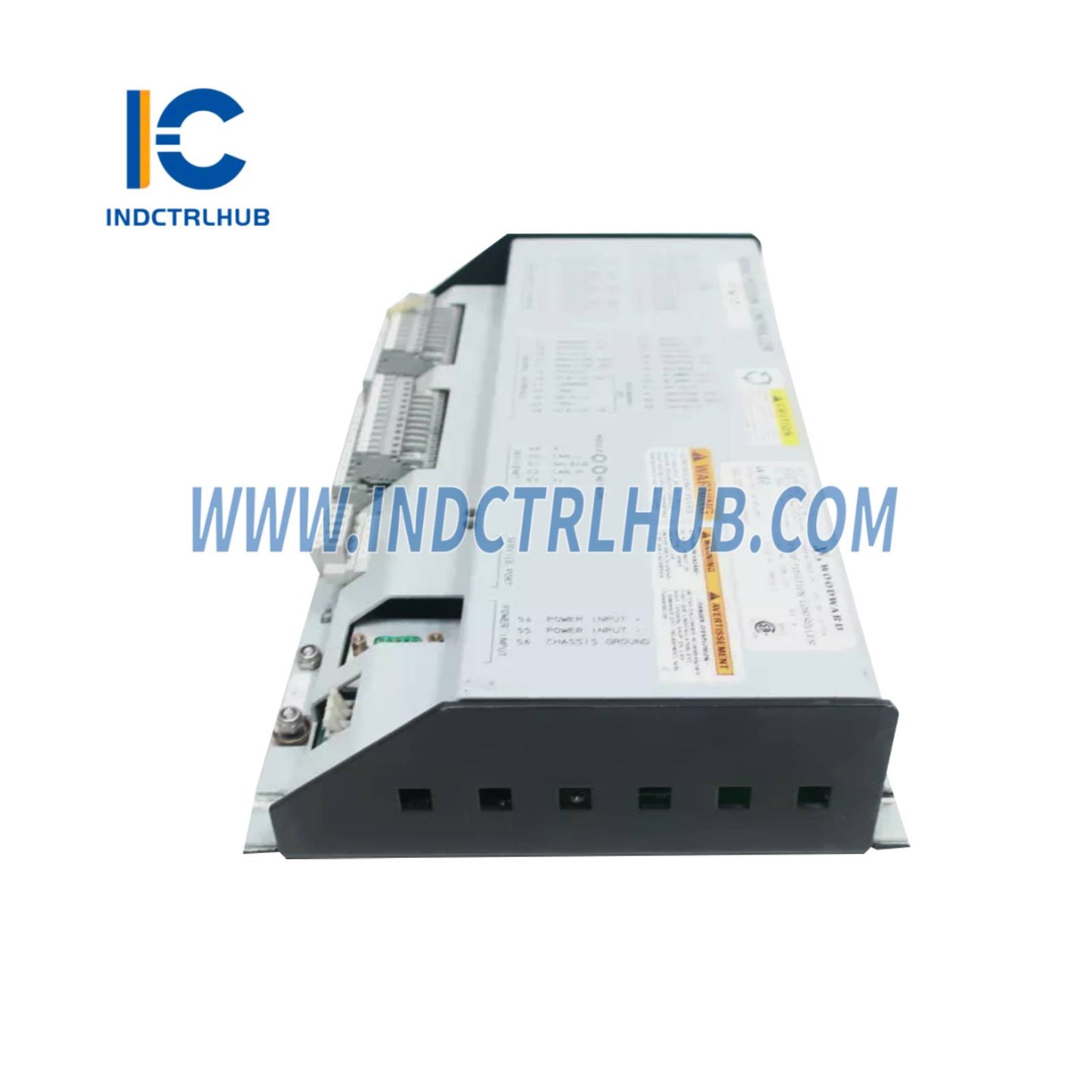

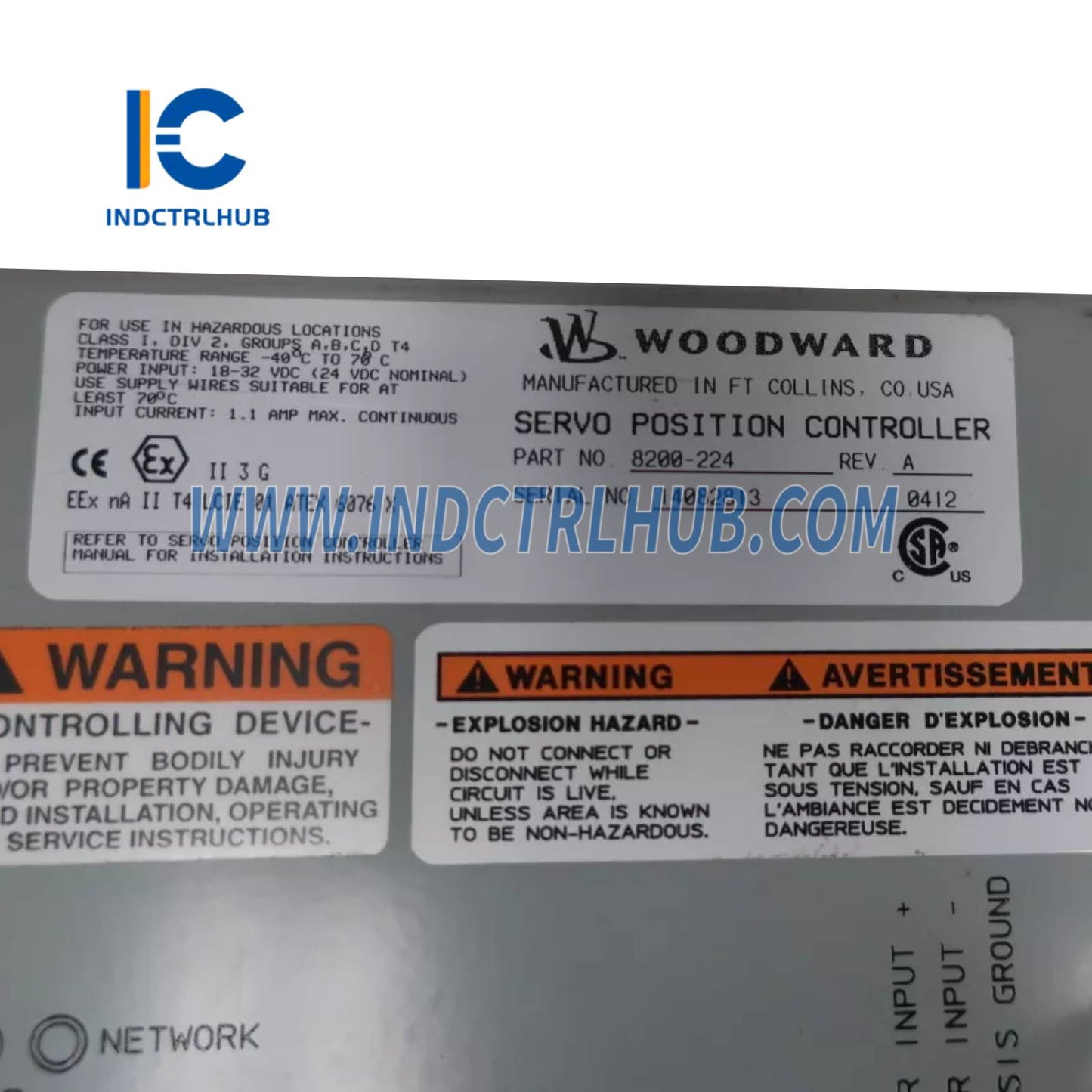

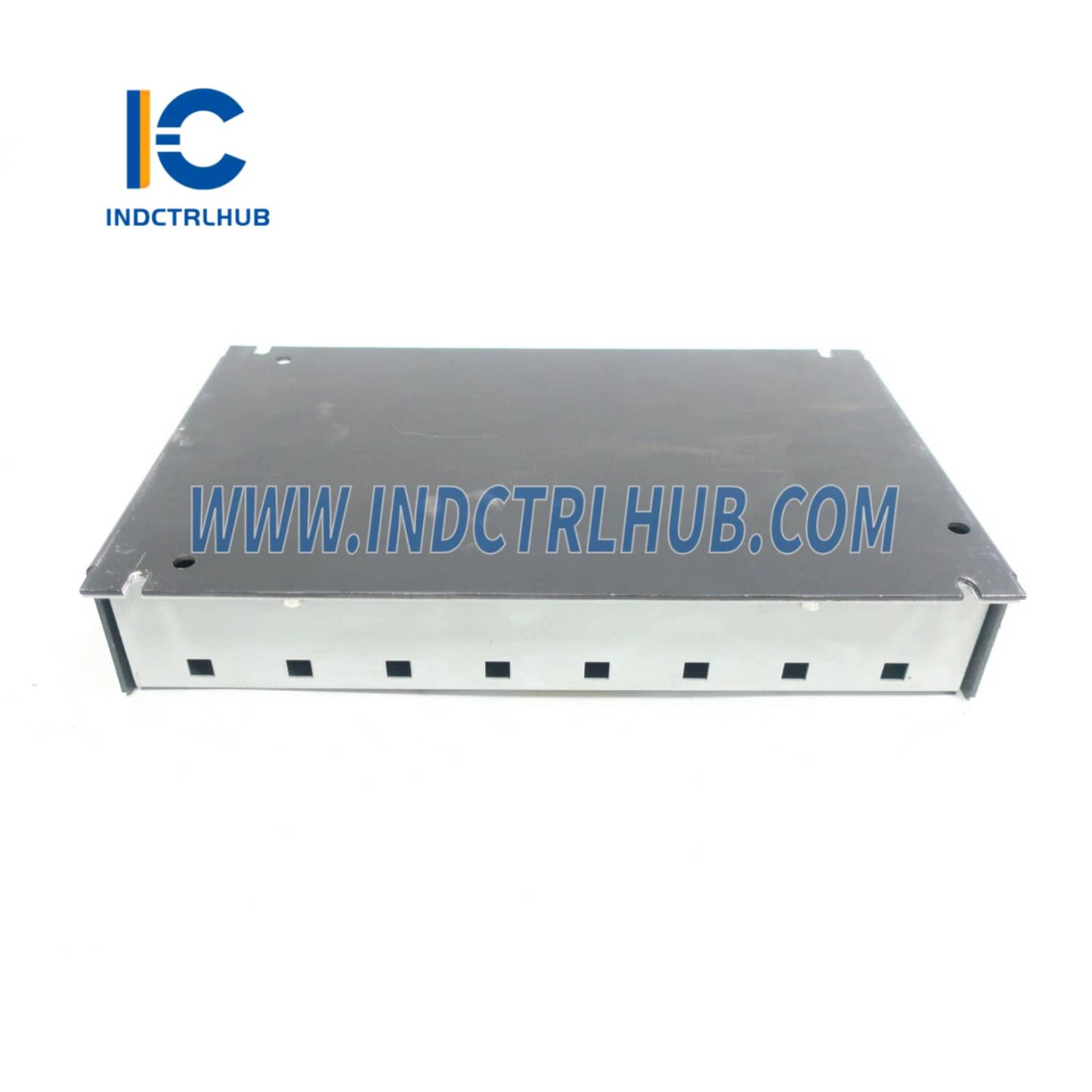

Woodward 8200-224 Servo-Positionsregler
Produktübersicht
- Der Woodward 8200-224 ist ein Servo-Positionsregler (SPC), der für die präzise Steuerung von Servoventilaktuatoren in industriellen Anwendungen wie Gas- und Dampfturbinen, Kompressoren und anderen rotierenden Maschinen entwickelt wurde. Diese mikroprozessorbasierte Steuereinheit bietet eine genaue Positionierung für proportionale oder integrierende Servoventile und gewährleistet einen zuverlässigen Betrieb in Anwendungen, die eine präzise Ventilsteuerung erfordern, wie z. B. die Regelung von Kraftstoff- oder Dampfströmungen. Der 8200-224 ist mit Steuerungssystemen wie Woodwards 505D- oder MicroNet-Plattformen kompatibel und wird häufig in der Energieerzeugung, Öl- und Gasindustrie sowie in industriellen Prozessen eingesetzt. Er verfügt über robuste Diagnosen, flexible Kommunikationsoptionen und ein kompaktes Design, was ihn sowohl für Neuanlagen als auch für Nachrüstungen geeignet macht. Der 8200-224 unterscheidet sich von Woodwards digitalen Reglersteuerungen (z. B. 8200-1300) und der Peak150-Serie (z. B. 8200-176) und konzentriert sich speziell auf die Positionierung von Servoventilen.
Technische Spezifikationen
- Der 8200-224 hat folgende Spezifikationen
| Spezifikation | Details |
|---|---|
| Modell-/Teilenummer | 8200-224 |
| Hersteller | Woodward |
| Beschreibung | Servo-Positionsregler für Servoventilaktuatoren |
| Serie | SPC (Servo-Positionsregler) |
| Funktion | Präzise Positionssteuerung für proportionale oder integrierende Servoventile |
| Prozessor | Mikroprozessorbasiert (spezifische Architektur nicht öffentlich detailliert) |
| Speicher | Flash: 4–8 MB (für Firmware und Konfiguration) RAM: 2–4 MB (für Laufzeitdaten) |
| Anzeige | Keine (Konfiguration über PC-Schnittstelle oder externes HMI) |
| Eingänge | 2 Positionsanforderungseingänge (4–20 mA oder 0–5 V) 1 LVDT/RVDT Rückführungseingang (für Ventilposition) |
| Ausgänge | 1 Servoventilantriebsausgang (±10 mA bis ±100 mA, konfigurierbar) 1 Analogausgang (4–20 mA, für Positionsrückmeldung) |
| Kommunikationsschnittstellen | 1 serieller Anschluss (RS-232 oder RS-485, Modbus RTU) CANopen (Standard) Ethernet (optional, für Konfiguration und Diagnose) |
| Steuermodi | Proportionale oder integrierende Servoventilsteuerung |
| Redundanz | Nicht redundant (kann für redundante Systeme gekoppelt werden) |
| Diagnose | Erkennung von Ventilpositionsfehlern, Signalausfall, Ereignisprotokollierung (bis zu 200 Ereignisse), Status-LEDs |
| Kompatibilität | Woodward-Steuerungssysteme (z. B. 505D, MicroNet), Aktuatoren mit LVDT/RVDT-Rückführung und Fremdsysteme über Standardprotokolle |
| Stromversorgung | 18–32 VDC (24 VDC nominal) |
| Leistungsaufnahme | Ca. 10–15 W |
| Umweltspezifikationen | Betriebstemperatur: -40°C bis +70°C (-40°F bis +158°F) Lagerungstemperatur: -40°C bis +85°C (-40°F bis +185°F) Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend Vibration: MIL-STD-810 konform Stoß: MIL-STD-810 konform |
| Gehäuse | IP20 (Einbau in Schalttafel, höhere IP-Schutzarten mit Gehäusen) |
| Abmessungen | Ca. 150 mm (H) x 100 mm (B) x 75 mm (T) |
| Gewicht | Ca. 0,5–1 kg |
| Montage | Schalttafel- oder DIN-Schienenmontage |
| Zertifizierungen | CE, UL, CSA, ATEX Zone 2 (für explosionsgefährdete Bereiche, konfigurationsabhängig), Marine-Zertifizierungen (z. B. DNV, ABS) |
