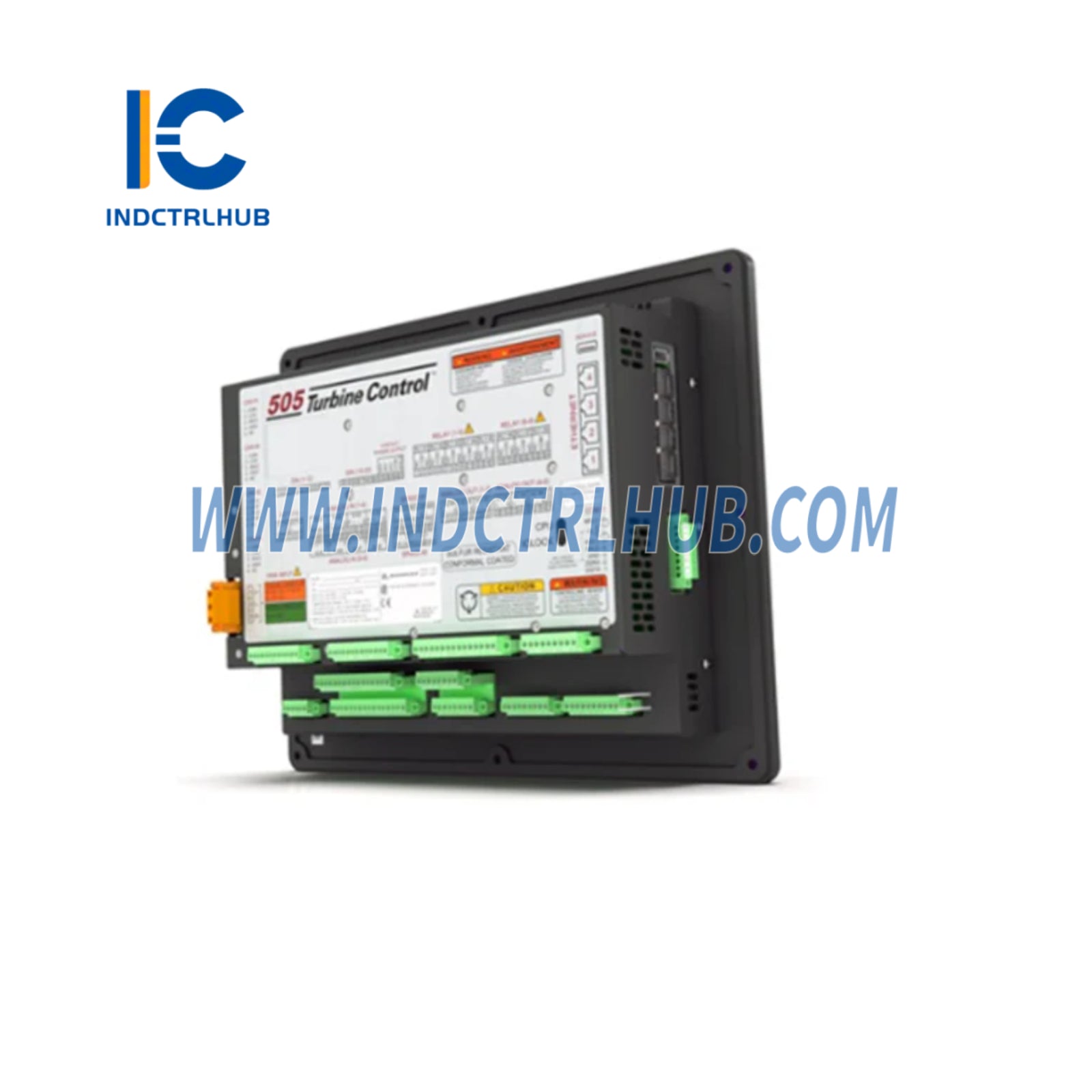

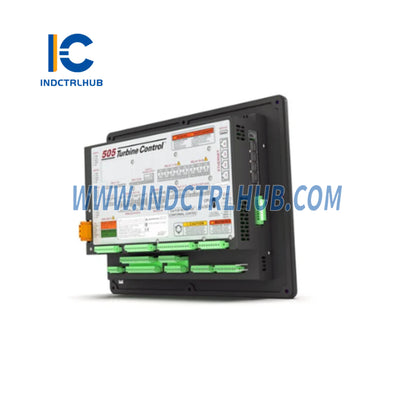

Woodward 8200-1508 505D Digitaler Regler Turbinensteuerung
Produktübersicht
- Der Woodward 8200-1508 ist eine 505D Digitale Regler Turbinensteuerung, Teil der 505-Serie von Woodward mit fortschrittlichen Steuerungssystemen für Dampfturbinen. Diese mikroprozessorbasierte Steuereinheit bietet präzise Geschwindigkeits-, Last- und Prozesssteuerung für Dampfturbinen in Anwendungen wie Energieerzeugung, Öl und Gas, Petrochemie und Industrieprozessen. Der 8200-1508 ist für Einzel- oder Split-Range-Stellantriebssysteme konfiguriert und unterstützt Extraktions-, Einlass- oder Nicht-Extraktionsturbinen. Er verfügt über ein Farb-Touchscreen-Display für verbesserte Benutzerinteraktion, robuste Kommunikationsmöglichkeiten und integrierte Diagnostik, was ihn sowohl für Neuinstallationen als auch für Nachrüstungen geeignet macht. Im Vergleich zu Modellen wie 8200-1300, 8200-1301, 8200-1311, 8200-1330, 8200-1331, 8200-1340 oder 8200-1501 kann der 8200-1508 spezifische Verbesserungen wie aktualisierte Firmware, erweiterte I/O-Optionen, fortschrittliche Cybersicherheitsfunktionen oder Zertifizierungen für explosionsgefährdete Bereiche enthalten, die auf spezielle industrielle Anforderungen zugeschnitten sind.
Technische Spezifikationen
- Der 8200-1508 hat folgende Spezifikationen
| Spezifikation | Details |
|---|---|
| Modell-/Teilenummer | 8200-1508 |
| Hersteller | Woodward |
| Beschreibung | 505D Digitale Regler Turbinensteuerung für Dampfturbinen |
| Serie | 505D |
| Funktion | Steuert Geschwindigkeit, Last und Prozessparameter für Dampfturbinen |
| Prozessor | Mikroprozessorbasiert (spezifische Architektur nicht öffentlich detailliert) |
| Speicher | Flash: 16–32 MB (für Firmware und Konfiguration) RAM: 8–16 MB (für Laufzeitdaten) |
| Anzeige | Farb-Touchscreen-LCD, 800x480 Pixel, 5,7 Zoll |
| Eingänge | 6 Geschwindigkeitseingänge (magnetische Abtastung oder Näherungssensoren) 16 analoge Eingänge (4–20 mA oder 0–5 V) 24 diskrete Eingänge (24 VDC) |
| Ausgänge | 4 analoge Ausgänge (4–20 mA) 8 Relaisausgänge (potentialfrei) 2 Stellantriebsausgänge (4–20 mA oder 0–200 mA, Einzel- oder Split-Range) |
| Kommunikationsschnittstellen | 2 Ethernet-Ports (Modbus TCP, OPC, Woodward proprietär) 2 serielle Ports (RS-232, RS-485, Modbus RTU) CANopen (Standard) |
| Steuermodi | Geschwindigkeitsregelung, Lastregelung, Extraktions-/Einlassregelung, Kaskadenregelung, Prozesssteuerung |
| Redundanz | Nicht redundant (optionale redundante Stromversorgungs-Konfigurationen) |
| Diagnostik | Echtzeit-Fehlererkennung, Ereignisprotokollierung (bis zu 1000 Ereignisse), Systemzustandsüberwachung, Touchscreen-Diagnostik |
| Kompatibilität | Woodward-Stellantriebe (z. B. TG, EHPC), Sensoren und Fremdgeräte über Standardprotokolle; Integration in DCS/SCADA-Systeme |
| Stromversorgung | 18–32 VDC (24 VDC nominal) oder 90–264 VAC (50/60 Hz) |
| Leistungsaufnahme | Ca. 25–45 W (abhängig von der Konfiguration) |
| Umweltspezifikationen | Betriebstemperatur: -40°C bis +70°C (-40°F bis +158°F) Lagerungstemperatur: -40°C bis +85°C (-40°F bis +185°F) Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend Vibration: MIL-STD-810 konform Stoß: MIL-STD-810 konform |
| Gehäuse | IP20 (Einbau im Schaltschrank, höhere IP-Schutzarten mit Gehäusen) |
| Abmessungen | Ca. 305 mm (H) x 356 mm (B) x 152 mm (T) |
| Gewicht | Ca. 4–5 kg |
| Montage | Schaltschrankausschnitt oder DIN-Schiene (mit Adapter) |
| Zertifizierungen | CE, UL, CSA, ATEX Zone 2 (für explosionsgefährdete Bereiche, wahrscheinlich zertifiziert), Marine-Zertifizierungen (z. B. DNV, ABS) |
