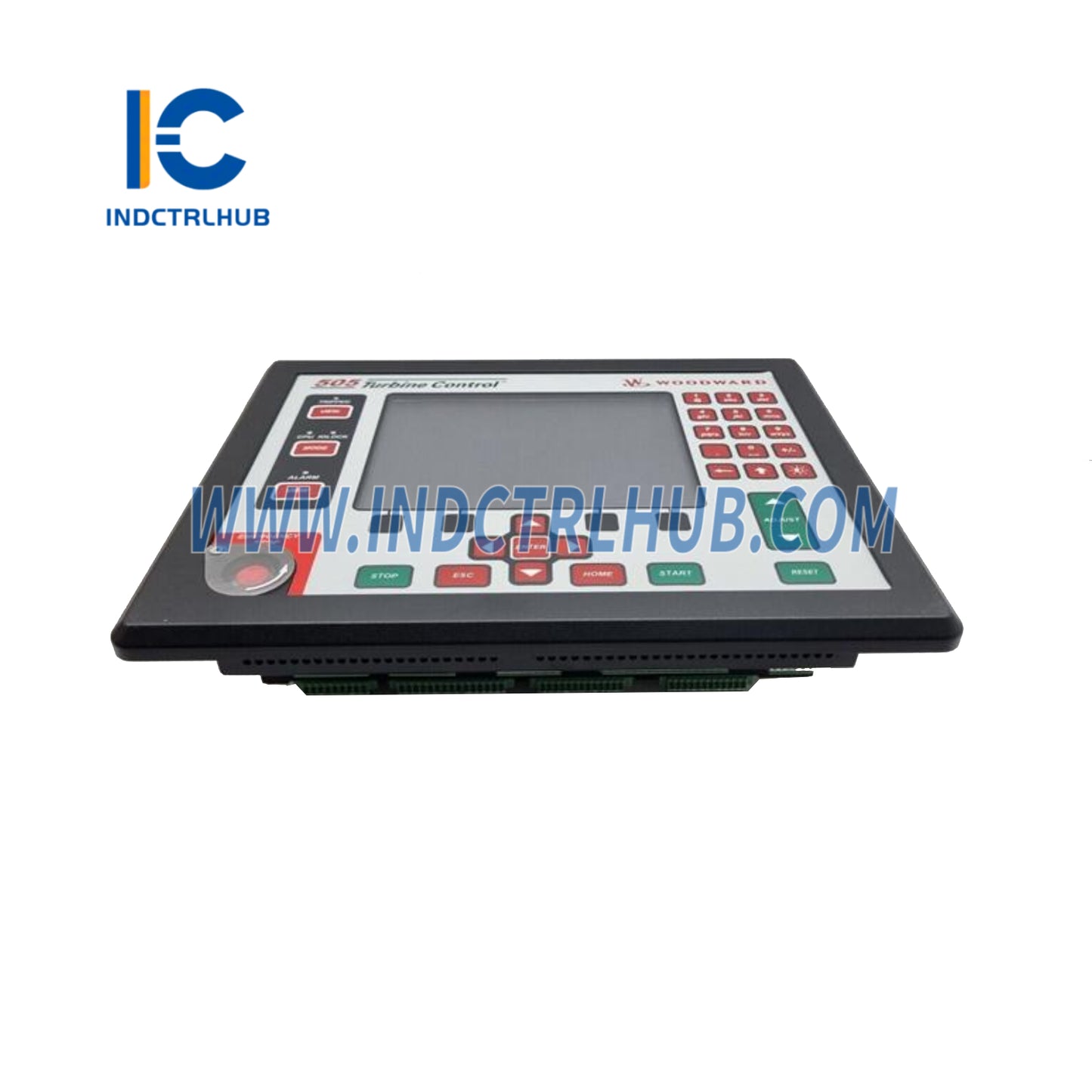

Woodward 8200-1300 505D Digitaler Regler Turbinensteuerung
Produktübersicht
- Der Woodward 8200-1300 ist eine 505D Digitalregler-Turbinensteuerung, Teil der 505-Serie von Woodward mit fortschrittlichen Steuerungssystemen für Dampfturbinen. Diese mikroprozessorbasierte Steuereinheit bietet präzise Geschwindigkeits-, Last- und Prozesssteuerung für Dampfturbinen in Anwendungen wie Energieerzeugung, Öl und Gas, Petrochemie und Industrieprozessen. Der 8200-1300 ist für Einzel- oder Split-Range-Stellantriebssysteme konfiguriert und unterstützt Extraktions-, Einlass- oder Nicht-Extraktionsturbinen. Er verfügt über eine verbesserte Benutzeroberfläche mit einem größeren Farb-Touchscreen-Display im Vergleich zu früheren Modellen wie dem 8200-1203 oder 8200-1205 sowie erweiterte Kommunikationsmöglichkeiten und integrierte Diagnostik. Der 8200-1300 eignet sich sowohl für Neuinstallationen als auch für Nachrüstungen und bietet robuste Leistung in anspruchsvollen Industrieumgebungen.
Technische Spezifikationen
- Der 8200-1300 hat folgende Spezifikationen basierend auf Branchenquellen und Woodward-Dokumentation:
| Spezifikation | Details |
|---|---|
| Modell-/Teilenummer | 8200-1300 |
| Hersteller | Woodward |
| Beschreibung | 505D Digitaler Regler Turbinensteuerung für Dampfturbinen |
| Serie | 505D |
| Funktion | Steuert Geschwindigkeit, Last und Prozessparameter für Dampfturbinen |
| Prozessor | Mikroprozessorbasiert (spezifische Architektur nicht öffentlich bekannt) |
| Speicher | Flash: 16–32 MB (für Firmware und Konfiguration) RAM: 8–16 MB (für Laufzeitdaten) |
| Display | Farbiger Touchscreen-LCD, 800x480 Pixel, 5,7 Zoll (verbesserte Schnittstelle) |
| Eingänge | 6 Drehzahlsensor-Eingänge (magnetischer Abnehmer oder Näherungssensoren) 16 analoge Eingänge (4–20 mA oder 0–5 V) 24 digitale Eingänge (24 VDC) |
| Ausgänge | 4 analoge Ausgänge (4–20 mA) 8 Relaisausgänge (potentialfrei) 2 Stellantriebsausgänge (4–20 mA oder 0–200 mA, Einzel- oder Bereichsteilung) |
| Kommunikationsschnittstellen | 2 Ethernet-Anschlüsse (Modbus TCP, OPC, Woodward proprietär) 2 serielle Schnittstellen (RS-232, RS-485, Modbus RTU) CANopen (Standard) |
| Steuermodi | Drehzahlregelung, Lastregelung, Auslass-/Einlassregelung, Kaskadenregelung, Prozessregelung |
| Redundanz | Nicht redundant (optionale redundante Stromversorgungs-Konfigurationen) |
| Diagnostik | Echtzeit-Fehlererkennung, Ereignisprotokollierung (bis zu 1000 Ereignisse), Systemzustandsüberwachung, Touchscreen-Diagnose |
| Kompatibilität | Woodward-Stellantriebe (z. B. TG, EHPC), Sensoren und Fremdgeräte über Standardprotokolle; Integration in DCS/SCADA-Systeme |
| Stromversorgung | 18–32 VDC (24 VDC nominal) oder 90–264 VAC (50/60 Hz) |
| Stromverbrauch | Ca. 25–45 W (je nach Konfiguration) |
| Umweltspezifikationen | Betriebstemperatur: -40°C bis +70°C (-40°F bis +158°F) Lagertemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F) Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend Vibration: MIL-STD-810 konform Stoß: MIL-STD-810 konform |
| Gehäuse | IP20 (bedienfeldmontiert, höhere IP-Schutzarten mit Gehäusen) |
| Abmessungen | Ca. 305 mm (H) x 356 mm (B) x 152 mm (T) |
| Gewicht | Ca. 4–5 kg |
| Montage | Ausschnitt für Bedienfeld oder DIN-Schiene (mit Adapter) |
| Zertifizierungen | CE, UL, CSA, ATEX Zone 2 (für explosionsgefährdete Bereiche, konfigurationsabhängig), maritime Zertifizierungen (z. B. DNV, ABS) |
