Product Description

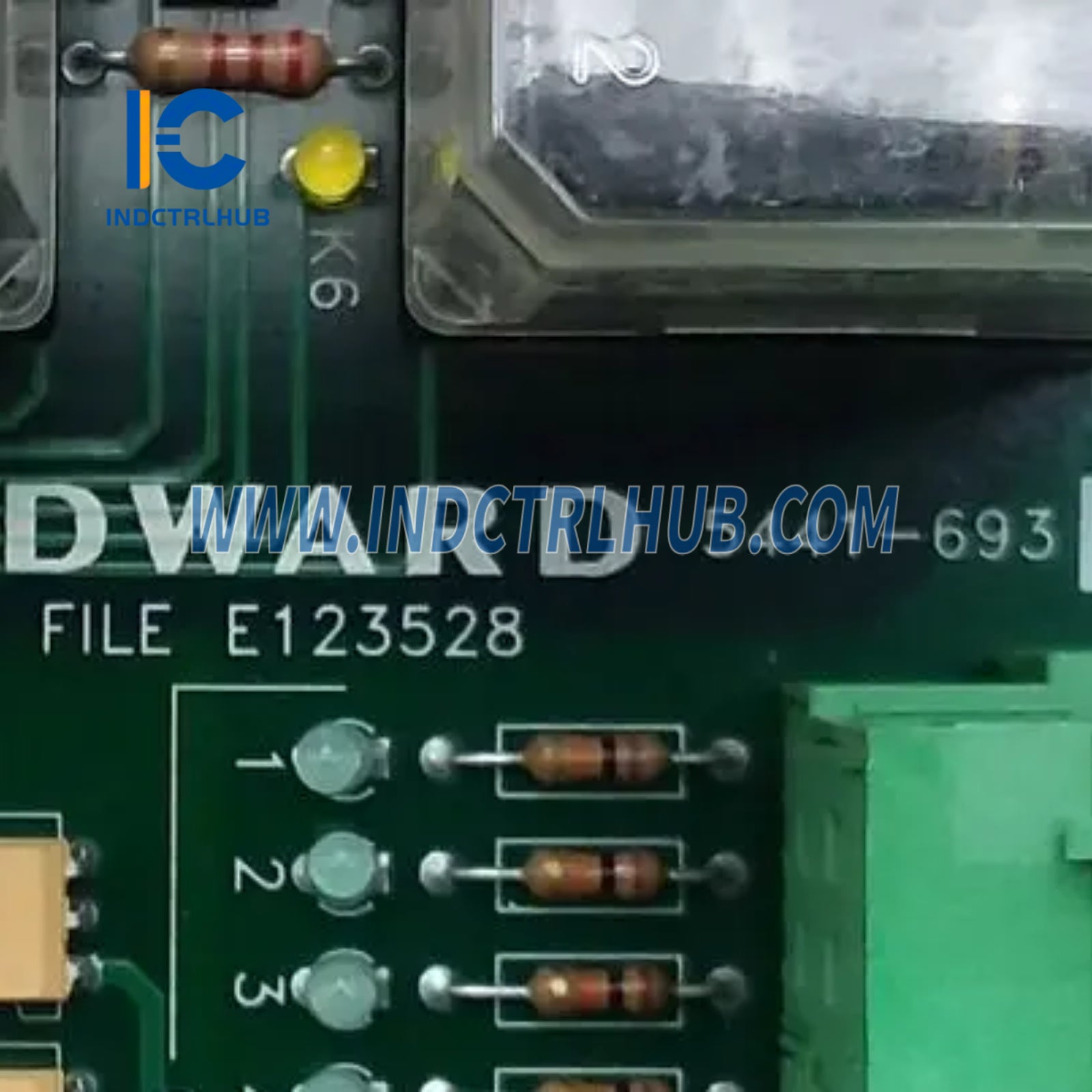

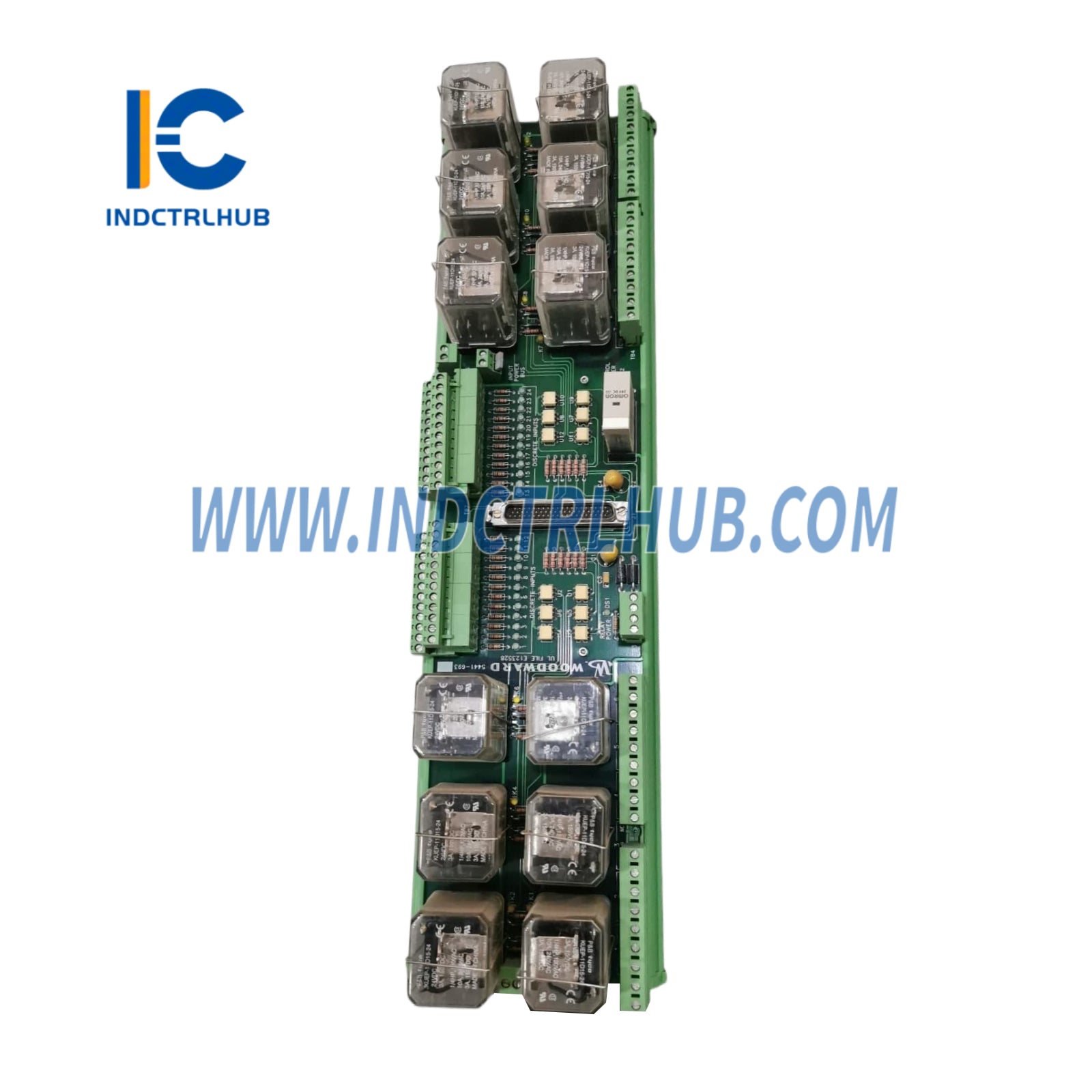

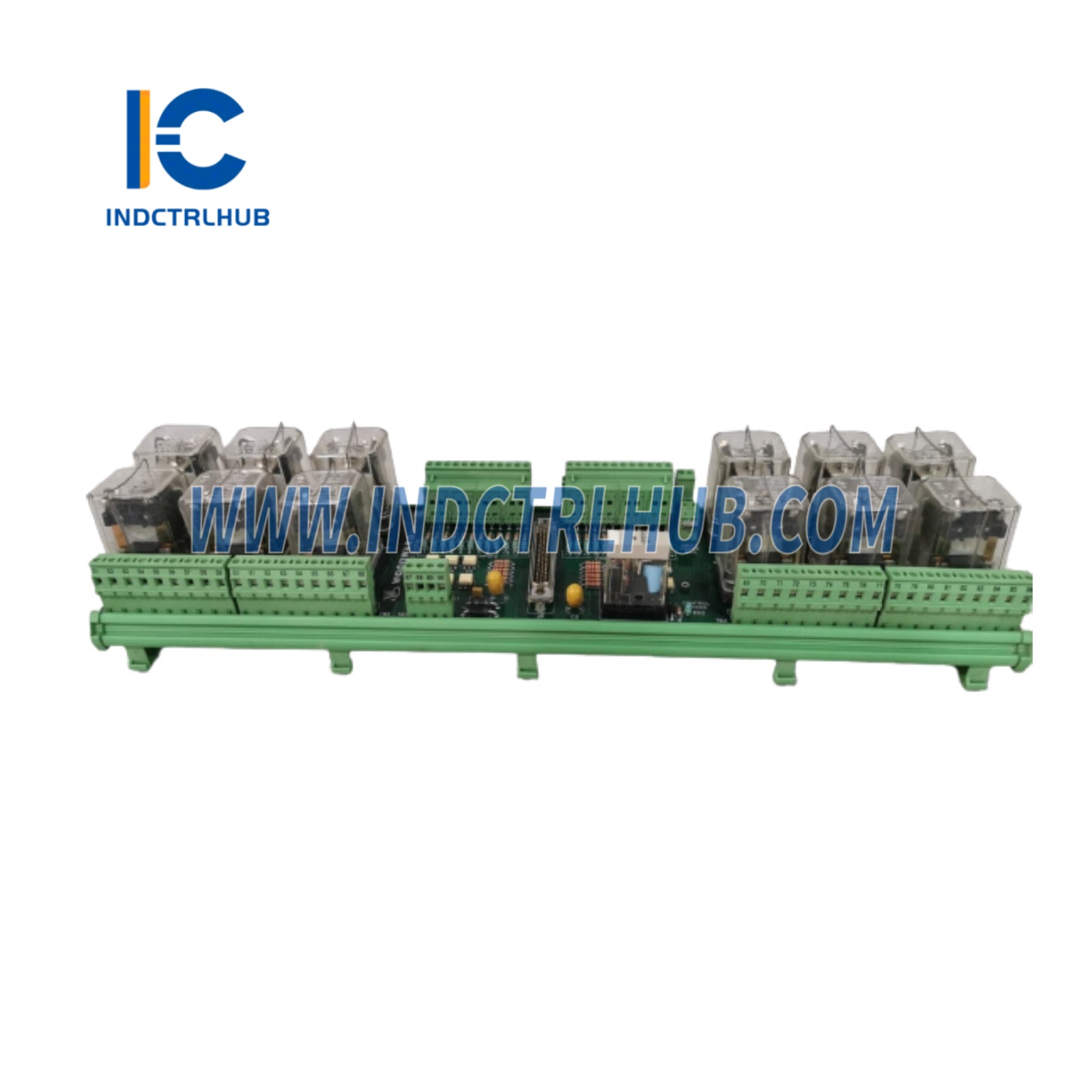

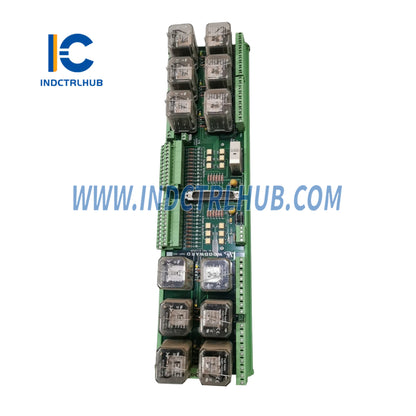

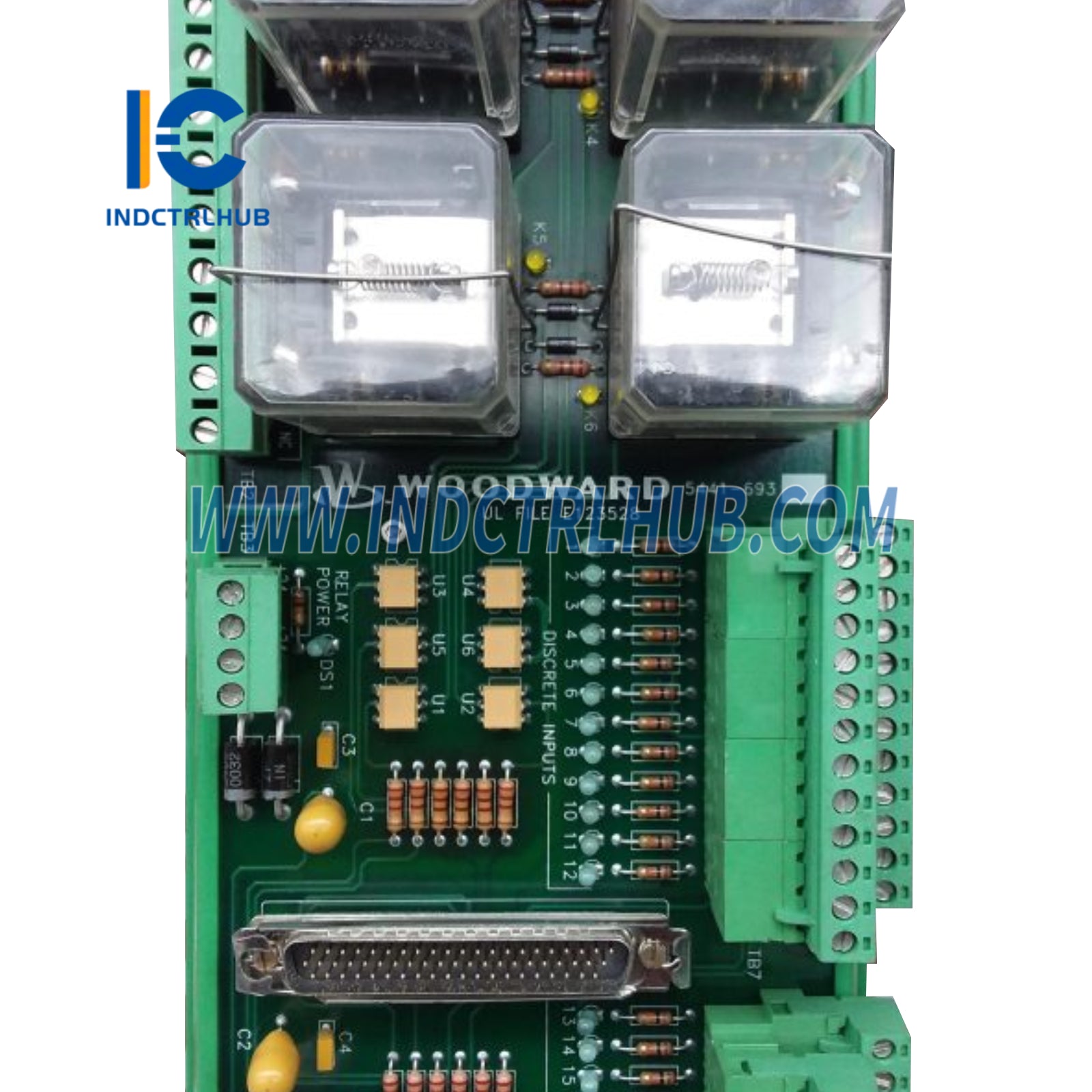

Woodward 5541-693 MicroNet TMR Digitales Steuersystem
Produktübersicht
- Das Woodward 5541-693 ist ein MicroNet Triple Modular Redundant (TMR) Digitales Steuersystem, das für hochzuverlässige Steuerungen industrieller Anwendungen wie Gas- und Dampfturbinen, Kompressoren und Kraftwerksanlagen entwickelt wurde. Dieses System integriert eine zentrale Verarbeitungseinheit, I/O-Module und Kommunikationsschnittstellen, um komplexe Steuerungsalgorithmen auszuführen, Ein-/Ausgangssignale zu verwalten und durch dreifache Verarbeitung mit 2-von-3-Abstimmung einen fehlertoleranten Betrieb sicherzustellen. Es wird häufig in Branchen wie Energieerzeugung, Öl und Gas, Luft- und Raumfahrt sowie Marine eingesetzt und ist bekannt für seine robuste Leistung, Skalierbarkeit und nahtlose Integration mit Woodwards MicroNet-Plattform. Das 5541-693 ist ein komplettes Steuersystem, das sich von einzelnen Modulen wie der 5466-Serie unterscheidet und eine umfassende Lösung für kritische Anwendungen bietet.
Technische Spezifikationen
- Das 5541-693 hat folgende Spezifikationen basierend auf Branchenquellen und Woodward-Dokumentation:
| Spezifikation | Details |
|---|---|
| Modell-/Teilenummer | 5541-693 |
| Hersteller | Woodward |
| Beschreibung | MicroNet TMR Digitales Steuersystem |
| Serie | MicroNet TMR |
| Funktion | Führt Steuerungsalgorithmen aus, verwaltet I/O und gewährleistet fehlertoleranten Betrieb für industrielle Steuerungen |
| Prozessor | Dreifach redundante Hochleistungs-Mikroprozessoren (z. B. Freescale PowerPC-basiert oder ähnlich) |
| Speicher | Flash: 64–128 MB (für Firmware und Anwendung) RAM: 256–512 MB (für Laufzeitdaten) |
| Kommunikationsschnittstellen | Ethernet (doppelt redundante Anschlüsse, 10/100 Mbps), Modbus TCP/RTU, CANopen, RS-232, RS-485, Woodward proprietäre Protokolle |
| Redundanz | Triple Modular Redundant (TMR) mit 2-aus-3-Abstimmung für Fehlertoleranz |
| E/A-Kapazität | Konfigurierbar mit mehreren I/O-Modulen (z. B. analog, digital, Geschwindigkeit, Temperatur); unterstützt je nach Gehäusekonfiguration bis zu hunderte I/O-Punkte |
| Steuersoftware | Woodward GAP (Graphical Application Programmer), MicroNet Toolkit, Control Assistant |
| Diagnostik | Prozessor-Überwachung, Fehlererkennung, Abweichungserkennung, Ereignisprotokollierung (bis zu 1000 Ereignisse), Status-LEDs |
| Kompatibilität | Woodward MicroNet TMR-Module (z. B. 5466-315 Analog-Kombination, 5466-328 Analog-Eingang, 5466-257 Ferntransceiver), Aktuatoren, Sensoren und Geräte von Drittanbietern über Standardprotokolle |
| Stromversorgung | 18–32 VDC (24 VDC nominal, über Gehäuse-Backplane); redundante Stromversorgungsoptionen verfügbar |
| Stromverbrauch | Ca. 50–150 W (abhängig von Konfiguration und I/O-Belastung) |
| Umweltspezifikationen | Betriebstemperatur: -40°C bis +70°C (-40°F bis +158°F) Lagertemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F) Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend Vibration: MIL-STD-810 konform Stoß: MIL-STD-810 konform |
| Gehäuse | IP20 (installiert im MicroNet-Gehäuse, höhere IP-Schutzarten mit Gehäusen) |
| Abmessungen | Variiert je nach Gehäusekonfiguration (typisches Gehäuse: 19-Zoll-Rack, 6U oder 12U Höhe) |
| Gewicht | Ca. 5–15 kg (abhängig von Gehäuse- und Modulkonfiguration) |
| Montage | Rackmontiertes MicroNet TMR-Gehäuse |
| Zertifizierungen | CE, UL, CSA, ATEX (für explosionsgefährdete Bereiche, konfigurationsabhängig), Marine-Zertifizierungen (z. B. DNV, ABS) |
