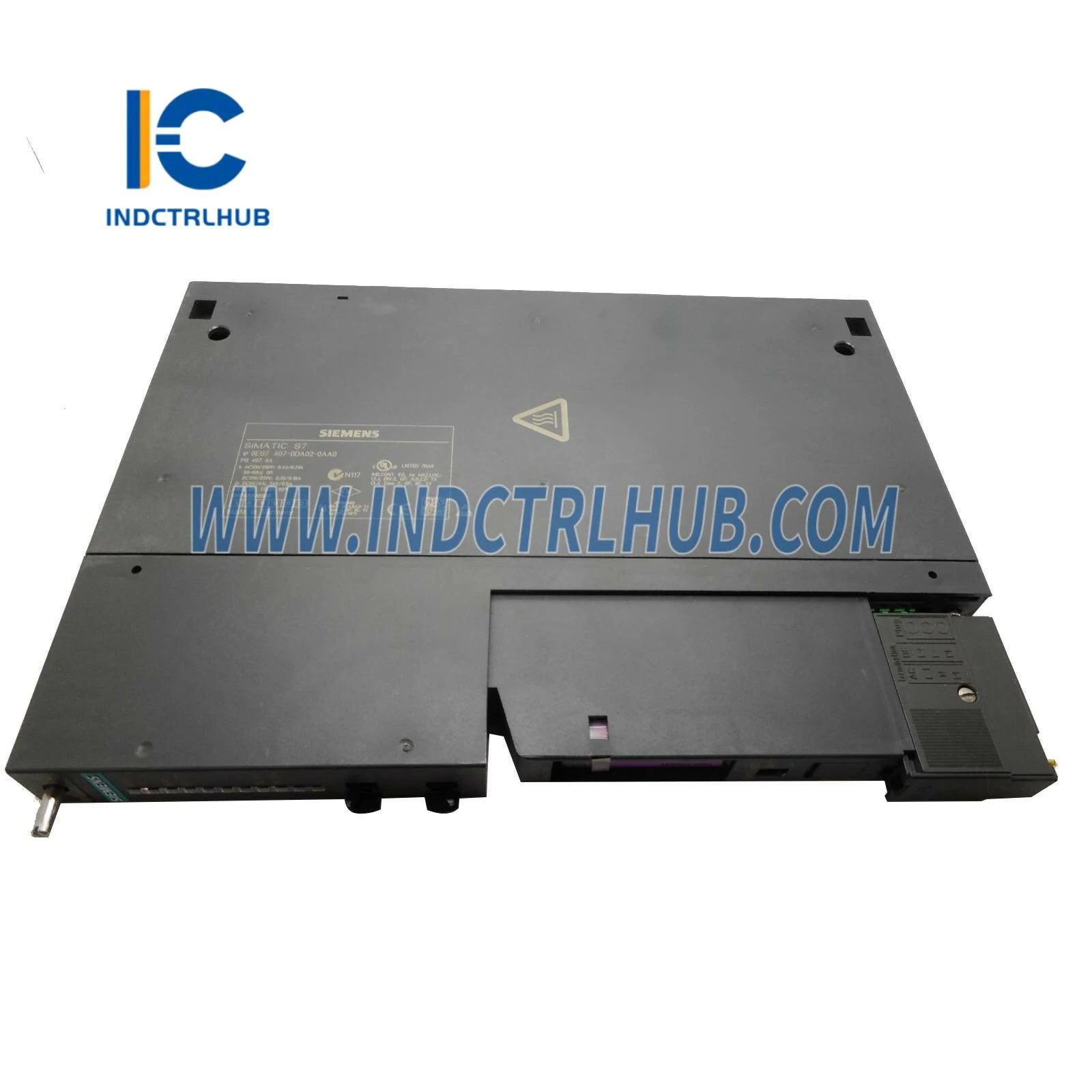

Siemens 6ES7407-0DA02-0AA0 PS 407 20A Stromversorgung
Siemens 6ES7407-0DA02-0AA0 PS 407 20A Stromversorgung
Manufacturer: Siemens
Product No.: 6ES7407-0DA02-0AA0
Condition:1000 auf Lager
Product Type: Stromversorgungen
Product Origin: 4019169008235
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7-Support
- 30-tägige Rückgabe
- Schneller Versand
Siemens 6ES7407-0DA02-0AA0 PS 407 Netzteil
20A Hochleistungsnetzteil für S7-400 SPS-Systeme
Das Siemens 6ES7407-0DA02-0AA0 ist ein robustes 20-Ampere-Netzteilmodul, das für SIMATIC S7-400 Automatisierungssysteme entwickelt wurde. Dieses PS 407 liefert zuverlässige, geregelte Energie zur Unterstützung groß angelegter SPS-Konfigurationen mit umfangreichen I/O-Modulen und Kommunikationsprozessoren.
💡 Warum PS 407 20A?
- ✅ Hohe Stromkapazität – 20A Ausgang unterstützt bis zu 18 Module in UR2/CR2-Racks
- ✅ Großer Eingangsspannungsbereich – 120-230V AC automatische Erkennung für weltweiten Einsatz
- ✅ Redundanzbereit – Paralleler Betrieb mit zweitem Netzteil für N+1-Backup
- ✅ Diagnose-LEDs – Echtzeit-Statusüberwachung (EIN, FEHLER, DC OK)
- ✅ Überlastschutz – Automatische Abschaltung verhindert Modulkeschäden
- ✅ Hot-Swap-fähig – Austausch ohne Systemabschaltung (in redundanten Konfigurationen)
📋 Technische Spezifikationen
| Bestellnummer | 6ES7407-0DA02-0AA0 |
| Produktfamilie | PS 407 Stromversorgung |
| Ausgangsstrom | 20A @ 5V DC |
| Ausgangsleistung | 100W (5V DC Ausgang) |
| Eingangsspannung | 120-230V AC (automatische Erkennung) |
| Eingangsfrequenz | 47-63 Hz |
| Effizienz | Typ. 85% |
| Einschaltstrom | Max. 20A @ 230V AC |
| Haltezeit | Min. 20ms @ 230V AC |
| Isolierung | Sichere Trennung gemäß IEC 61131-2 |
| Betriebstemperatur | 0°C bis +60°C (horizontale Montage) |
| Lagertemperatur | -40°C bis +70°C |
| Luftfeuchtigkeit | 5 % bis 95 % RH (nicht kondensierend) |
| Abmessungen (B×H×T) | 50mm × 290mm × 219mm |
| Gewicht | Ca. 1,5 kg |
| MTBF | >300.000 Stunden |
| Zertifizierungen | CE, UL 508, cULus, FM, ATEX, IECEx |
🔌 Systemkompatibilität
Kompatible Racks:
- UR1 (9-Steckplätze) – 6ES7400-1JA01-0AA0
- UR2 (18-Slot) – 6ES7400-1JA11-0AA0
- CR2 (18-Slot segmentiert) – 6ES7400-2JA00-0AA0
- ER1/ER2 Erweiterungsracks
Kompatible CPUs: Alle S7-400 CPUs (CPU 412, 414, 416, 417 Serien)
Modulunterstützung: Versorgt bis zu 18 Module einschließlich CPU, I/O, Kommunikationsprozessoren und Funktionsmodule
📊 Leitfaden zur Dimensionierung der Stromversorgung
| PS Modell | Ausgangsstrom | Maximale Module | Typischer Anwendungsfall |
|---|---|---|---|
| PS 405 5A | 5A | Bis zu 8 Module | Kleine Systeme, UR1-Racks |
| PS 405 10A | 10A | Bis zu 12 Module | Mittlere Systeme |
| PS 407 10A | 10A | Bis zu 12 Module | Standard-UR2-Konfigurationen |
| PS 407 20A (Dieses Produkt) | 20A | Bis zu 18 Module | Große Systeme, vollständige UR2/CR2-Racks |
So berechnen Sie den Strombedarf
- Listen Sie alle Module in Ihrem Rack auf (CPU, I/O, CP, FM)
- Finden Sie den Stromverbrauch im Datenblatt jedes Moduls (typischerweise 0,5-2A pro Modul)
- Gesamtsumme des Stromverbrauchs
- Fügen Sie 20 % Sicherheitsmarge hinzu
- Wählen Sie ein PS mit Kapazität ≥ Gesamtstrom + Reserve
Beispiel: CPU 416 (1,5A) + 10× SM 421 (je 0,5A) + 2× CP 443 (je 1A) = 1,5 + 5 + 2 = 8,5A × 1,2 = 10,2A → Wählen Sie PS 407 20A für zukünftige Erweiterungen
🛠️ Installationsanleitung
Montageposition
Das PS 407 muss im Steckplatz 1 (linke Position) des S7-400-Racks installiert werden. Dies ist eine feste Anforderung gemäß Siemens-Design.
Schritt-für-Schritt-Installation
-
Vorinstallation
- Überprüfen Sie, ob die Eingangsspannung mit Ihrer Anlage übereinstimmt (120V oder 230V AC)
- Stellen Sie sicher, dass das Rack ordnungsgemäß geerdet ist
- Berechnen Sie den Gesamtstromverbrauch des Moduls (siehe oben Größenleitfaden)
-
Physische Installation
- Schieben Sie das PS 407 von vorne in Steckplatz 1
- Drücken Sie fest, bis das Modul auf den Backplane-Steckverbindern sitzt
- Verriegeln Sie die oberen und unteren Schrauben
-
Verkabelung
- Verbinden Sie L (Phase), N (Neutralleiter), PE (Schutzleiter) mit den Eingangsanschlüssen
- Verwenden Sie mindestens 14 AWG Draht für 20A Kapazität
- Schrauben Sie die Klemmen mit einem Drehmoment von 0,5-0,6 Nm fest
- Überprüfen Sie, ob der PE-Anschluss einen Widerstand von <0,1Ω zum Gehäuseerdung hat
-
Einschalten
- Schalten Sie die AC-Eingangsspannung ein
- Vergewissern Sie sich, dass die grüne ON-LED leuchtet
- Überprüfen Sie die DC OK-LED (grün = normale Ausgabe)
- Überwachen Sie die FAULT-LED (aus = keine Fehler)
💡 Beste Praktiken
- Verwenden Sie einen Leistungsschalter mit 20A Nennstrom am Eingang
- Installieren Sie Überspannungsschutz am AC-Eingang für raue Umgebungen
- Lassen Sie 50 mm Freiraum über dem Netzteil für die Belüftung
- Für Redundanz installieren Sie ein zweites PS 407 parallel (erfordert CR2-Rack)
🏭 Industrieanwendungen
Automobilfertigung
Versorgen Sie große S7-400-Systeme, die Body-in-White-Schweißlinien mit 15+ I/O-Modulen und mehreren CP 443 Profinet-Gateways steuern.
Öl & Gas
Unterstützen Sie redundante S7-400H-Konfigurationen auf Offshore-Plattformen, bei denen eine 20A-Kapazität eine N+1-Netzteil-Backup ermöglicht.
Chemische Verarbeitung
Steuern Sie Chargensteuerungssysteme mit umfangreichen analogen Ein-/Ausgängen (SM 431/432) und Sicherheitsmodulen, die einen hohen Stromverbrauch erfordern.
Energieerzeugung
Betreiben Sie Turbinensteuerungssysteme mit mehreren Funktionsmodulen (FM 458) für Hochgeschwindigkeits-Positionsregelung.
🔧 Diagnose & Fehlerbehebung
LED-Anzeigen
| LED | Status | Bedeutung |
|---|---|---|
| EIN (Grün) | Leuchtet | AC-Eingang vorhanden, Netzteil arbeitet normal |
| Aus | Kein AC-Eingang oder Netzteilfehler | |
| DC OK (Grün) | Leuchtet | 5V DC-Ausgang innerhalb der Toleranz |
| Aus | Ausgangsspannung außerhalb des Bereichs oder Überlast | |
| FEHLER (Rot) | Aus | Normalbetrieb |
| Leuchtet | Überlast, Überspannung oder thermische Abschaltung |
Häufige Probleme
| Problem | Ursache | Lösung |
|---|---|---|
| FEHLER LED an | Überlast (Strom >20A) | Module entfernen oder auf redundantes Netzteil umrüsten |
| DC OK LED aus | Ausgangskurzschluss | Auf Verdrahtungsfehler, beschädigte Module prüfen |
| Zufällige Systemneustarts | Unzureichende Haltezeit | AC-Eingangsqualität prüfen, bei Bedarf USV hinzufügen |
| Netzteilüberhitzung | Schlechte Belüftung | 50 mm Freiraum sicherstellen, Lüfterbetrieb prüfen |
🛡️ Echtheitsgarantie
⚠️ Risiken durch gefälschte Netzteile
Nicht originale PS 407 Module können verursachen:
- 🔥 Spannunginstabilität führt zu CPU-Abstürzen
- ⚡ Unzureichende Stromkapazität verursacht Spannungseinbrüche
- 💥 Brandgefahr durch minderwertige Komponenten
- 🚫 Erlischt die Siemens-Garantie für das gesamte System
- ⚖️ Regulatorische Nichtkonformität (UL, CE, ATEX)
✅ Garantie für Industrial Control Hub
- 🔒 100% Original Siemens – Werksversiegelt mit holografischen Etiketten
- 📜 Volle Rückverfolgbarkeit – Seriennummern und Herstellungsdaten
- 🌍 Autorisierter Vertriebspartner – Überprüfung im Siemens Industry Mall
- 🛡️ 24 Monate Garantie – Herstellergarantie weltweit gültig
- 📦 Sichere Verpackung – Antistatischer Schutz während des Versands
📦 Verpackungsinhalt
- 1× Siemens 6ES7407-0DA02-0AA0 PS 407 Netzteil (20A)
- Abdeckung für Klemmenblock
- Produktdokumentation und Konformitätszertifikat
Hinweis: Rack und Module sind NICHT enthalten. Bitte separat nach Ihren Systemanforderungen bestellen.
🤝 Technischer Support
- 📧 Leistungsgrößenberatung – Senden Sie uns Ihre Modulliste per E-Mail für PS-Empfehlungen
- 📚 Dokumentation – Zugriff auf Siemens-Handbücher, Schaltpläne und Datenblätter
- 🎓 Schulungsressourcen – Installationsanleitungen und Fehlerbehebungstipps
- 🔄 30-Tage-Rückgabe – Problemloser Rückversand, wenn unbenutzt und in Originalverpackung
❓ FAQ
F: Kann ich dieses Netzteil mit S7-300 Systemen verwenden?
A: Nein, PS 407 ist ausschließlich für S7-400. S7-300 verwendet Netzteile der PS 307 Serie.
F: Was ist der Unterschied zwischen PS 405 und PS 407?
A: PS 407 hat höhere Effizienz, bessere Haltezeit und unterstützt redundanten Betrieb. PS 405 ist kostengünstiger für kleinere Systeme.
F: Kann ich zwei PS 407 parallel betreiben?
A: Ja, in CR2 segmentierten Racks für N+1 Redundanz. Jedes Netzteil versorgt einen Segment unabhängig.
F: Funktioniert dieses Netzteil mit 110V AC Eingang?
A: Ja, es erkennt automatisch 120-230V AC. Kein manuelles Umschalten erforderlich.
F: Woran erkenne ich, ob ich 10A oder 20A benötige?
A: Berechnen Sie den Gesamtstromverbrauch des Moduls + 20 % Reserve. Wenn >10A, wählen Sie aus Sicherheitsgründen das 20A-Modell.
