Siemens 6ES7401-2TA01-0AA0 S7-400 ER2 18-Steckplatz-Rack
Siemens 6ES7401-2TA01-0AA0 S7-400 ER2 18-Steckplatz-Rack
Manufacturer: Siemens
Product No.: 6ES7401-2TA01-0AA0
Condition:1000 auf Lager
Product Type: PLC Racks & Gehäuse
Product Origin: 4019169006033
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7-Support
- 30-tägige Rückgabe
- Schneller Versand

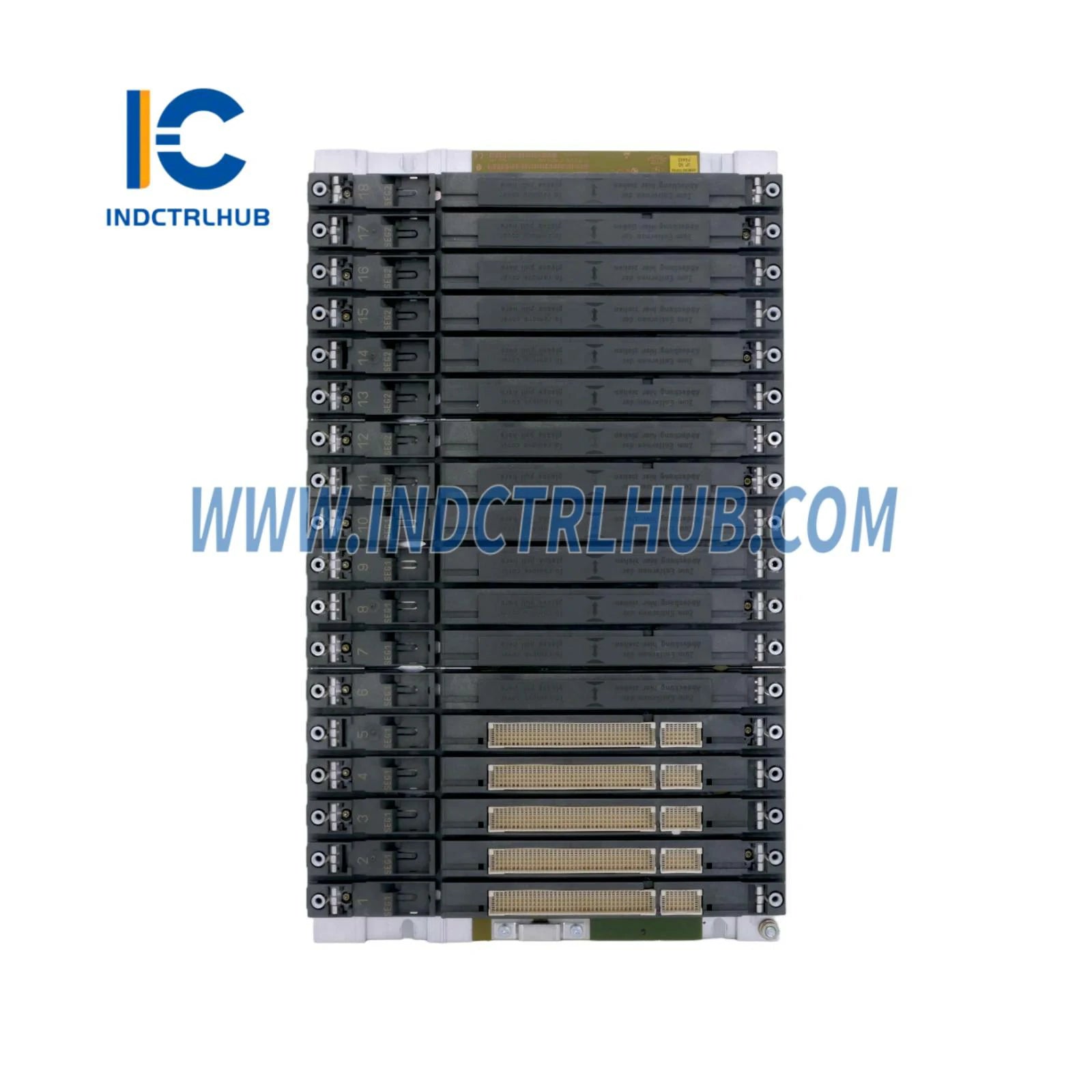

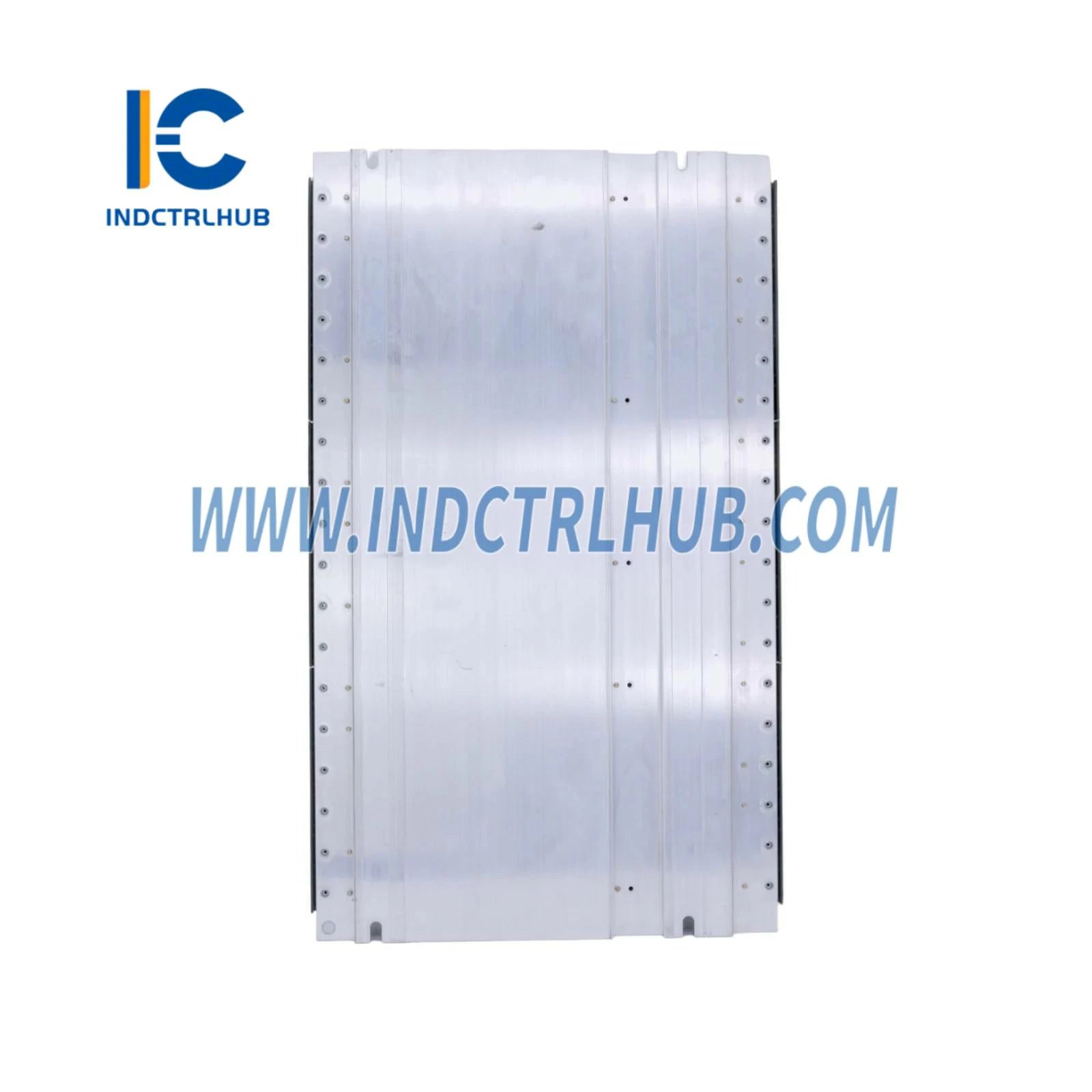

Siemens 6ES7401-2TA01-0AA0 ER2 Erweiterungsrack
18-Slot Aluminium-Erweiterungsrack für SIMATIC S7-400 SPS-Systeme
Das Siemens 6ES7401-2TA01-0AA0 ist ein Hochkapazitäts-Erweiterungsrack (ER2), das zur Erweiterung von SIMATIC S7-400 Automatisierungssystemen entwickelt wurde. Dieses 18-Slot-Aluminiumrack ermöglicht eine skalierbare I/O-Erweiterung für komplexe industrielle Steuerungsanwendungen mit hunderten von I/O-Punkten.
💡 Warum ein ER2-Erweiterungsrack hinzufügen?
- ✅ Enorme I/O-Kapazität – Bis zu 18 Module pro Rack hinzufügen (digital, analog, Kommunikation)
- ✅ Verteilte Architektur – I/O nahe an den Feldgeräten platzieren, Kabelwege reduzieren
- ✅ Hot-Swap-Unterstützung – Module austauschen ohne Systemabschaltung (bei entsprechender Konfiguration)
- ✅ Nahtlose Integration – Verbindet über IM 460 Schnittstellenmodule mit dem Zentralrack
- ✅ Industrielle Robustheit – Eloxiertes Aluminium für raue Umgebungen
📐 Technische Spezifikationen
| Bestellnummer | 6ES7401-2TA01-0AA0 |
| Produkttyp | ER2 Erweiterungsrack |
| System | SIMATIC S7-400 |
| Anzahl der Steckplätze | 18 Slots (alle für I/O-, CP-, FM-Module) |
| Rack-Typ | Erweiterung (benötigt IM 460 Schnittstelle) |
| Material | Eloxiertes Aluminiumprofil |
| Abmessungen (B×H×T) | 830mm × 290mm × 219mm |
| Gewicht | Ca. 5,5 kg (ohne Module) |
| Betriebstemperatur | 0°C bis +60°C (horizontal) 0°C bis +40°C (vertikal) |
| Luftfeuchtigkeit | 5 % bis 95 % RH (nicht kondensierend) |
| Vibration | IEC 60068-2-6 konform |
| Zertifizierungen | CE, UL, cULus, ATEX, IECEx |
| Schutz | IP20 |
| MTBF | >200.000 Stunden |
🔧 Systemarchitektur
Erweiterungsrack-Konfiguration
Slot-Zuordnung: Alle 18 Slots für I/O- und Kommunikationsmodule verfügbar (keine CPU- oder Netzteil-Slots)
Verbindung zum Zentralrack:
- Benötigt IM 460-0 (6ES7460-0AA01-0AB0) im Zentralrack
- Erfordert IM 460-1 (6ES7460-1BA01-0AB0) im Erweiterungsrahmen Steckplatz 1
- Verbunden über IM 460 Schnittstellenkabel (bis zu 10 Meter)
Stromversorgung: Dedizierte PS 405/407 Stromversorgung im Erweiterungsrahmen erforderlich
Maximale Konfiguration
- Bis zu 21 Erweiterungsrahmen pro Zentralrahmen
- Gesamtsystemkapazität: 396 Steckplätze (1 UR + 21 ER Rahmen)
- Unterstützt maximal 65.536 E/A-Punkte
🔌 Kompatible Komponenten
Erforderliche Schnittstellenmodule
- Zentralrahmen: IM 460-0 (6ES7460-0AA01-0AB0)
- Erweiterungsrahmen: IM 460-1 (6ES7460-1BA01-0AB0) - in Steckplatz 1 installieren
- Schnittstellenkabel: 6ES7468-xxxx-xxxx (Optionen: 1m, 2,5m, 5m, 10m)
Stromversorgungen (Erforderlich)
- PS 405 5A (6ES7405-0KA02-0AA0)
- PS 405 10A (6ES7405-0KR02-0AA0)
- PS 407 10A (6ES7407-0KA02-0AA0)
- PS 407 20A (6ES7407-0KR02-0AA0)
E/A-Module (Alle 18 Steckplätze)
- Digitale E/A: SM 421, SM 422
- Analoge E/A: SM 431, SM 432
- Kommunikation: CP 443 (Profibus, Profinet, Ethernet)
- Funktionsmodule: FM 450, FM 451, FM 452, FM 458
🛠️ Installationsanleitung
Schritt-für-Schritt Einrichtung
- Montagerahmen – Horizontal im Schrank montieren, für waagerechte Ausrichtung sorgen
- IM 460-1 installieren – Schnittstellenmodul in Slot 1 des Erweiterungsracks platzieren
- Stromversorgung installieren – PS 405/407 im vorgesehenen Slot hinzufügen
- Schnittstellenkabel anschließen – IM 460-0 (zentral) mit IM 460-1 (Erweiterung) verbinden
- E/A-Module installieren – Module bei Bedarf in Slots 2-18 hinzufügen
- In STEP 7 konfigurieren – Erweiterungsrack zur Hardwarekonfiguration hinzufügen
- Strom einschalten – Zuerst das zentrale Rack, dann das Erweiterungsrack einschalten
- Kommunikation überprüfen – Prüfen Sie die BF-LED an IM 460-Modulen (grün = OK)
💡 Beste Praktiken
- 100 mm Freiraum an den Seiten für Kabelverlegung lassen
- Kabelkanäle zur Organisation der Feldverkabelung verwenden
- Rack mit Positionsnummer beschriften (z. B. "ER2 - Rack 1")
- Konfiguration im STEP 7-Projekt dokumentieren
🏭 Industrieanwendungen
Große Fertigungsanlagen
Verteilen Sie E/A auf mehrere Racks, um Kabelwege in der Automobilmontage, Lebensmittelverarbeitung oder Pharmafertigung zu minimieren.
Prozesssteuerung
Erweitern Sie die analoge E/A-Kapazität für Raffinerien, Chemieanlagen und Wasseraufbereitungsanlagen, die Hunderte von Sensoreingängen benötigen.
Gebäudeautomation
Setzen Sie verteilte Steuerungen für mehrstöckige HLK-, Beleuchtungs- und Sicherheitssysteme in Gewerbegebäuden ein.
Energieerzeugung
Skalieren Sie Turbinen-Steuerungssysteme mit dedizierten Racks für verschiedene Teilsysteme (Kessel, Generator, Netzsynchronisation).
📊 Rack-Auswahlhilfe
| Rack-Typ | Bestellnummer | Steckplätze | Anwendungsfall |
|---|---|---|---|
| UR1 | 6ES7400-1JA01-0AA0 | 9 | Zentralrack (kompakte Systeme) |
| UR2 | 6ES7400-1JA11-0AA0 | 18 | Zentralrack (große Systeme) |
| ER1 | 6ES7400-1TA01-0AA0 | 9 | Erweiterungsrack (klein) |
| ER2 (Dieses Produkt) | 6ES7401-2TA01-0AA0 | 18 | Erweiterungsrack (groß) |
| CR2 | 6ES7400-2JA00-0AA0 | 18 | Segmentiertes Rack (Redundanz) |
Empfehlung: Wählen Sie ER2, wenn Sie maximale I/O-Dichte pro Rack benötigen. Für kleinere Erweiterungen ist ER1 (9 Slots) kosteneffektiver.
🛡️ Echtheitsgarantie
⚠️ Risiken gefälschter Racks
- ❌ Backplane-Ausfälle verursachen Modul-Kommunikationsfehler
- ❌ Schlechte Erdung führt zu EMI-bedingten Fehlern
- ❌ Strukturelle Schwäche unter dem Modulgewicht
- ❌ Erlischt Siemens-Garantie für das gesamte System
✅ Garantie für Industrial Control Hub
- 🔒 100% Original Siemens – Werksversiegelt mit holografischen Etiketten
- 📜 Volle Rückverfolgbarkeit – Seriennummern und Herstellungsdaten
- 🌍 Autorisierter Vertriebspartner – Überprüfung im Siemens Industry Mall
- 🛡️ 24 Monate Garantie – Globale Herstellergarantie
- 📦 Sichere Versandverpackung – Maßgeschneiderte Verpackung zum Schutz vor Beschädigungen
📦 Verpackungsinhalt
- 1× Siemens 6ES7401-2TA01-0AA0 ER2 Erweiterungsrack (18 Steckplätze)
- Montagezubehör-Kit
- Erdungsklemme und Befestigungsmaterial
- Produktdokumentation
Nicht enthalten: IM 460 Schnittstellenmodule, Netzteil, I/O-Module und Schnittstellenkabel müssen separat bestellt werden.
🤝 Technischer Support
- 📧 Systemdesign – Senden Sie Ihre I/O-Anforderungen per E-Mail für die Rack-Größenbestimmung
- 📚 Dokumentation – Siemens-Handbücher, CAD-Zeichnungen, Konfigurationsanleitungen
- 🔧 Installationshilfe – Fernunterstützung bei der Inbetriebnahme
- 🔄 30-Tage Rückgabe – Unbenutzte Artikel in Originalverpackung
❓ FAQ
F: Was ist der Unterschied zwischen ER1 und ER2?
A: ER1 hat 9 Steckplätze, ER2 hat 18 Steckplätze. Beide sind Erweiterungsracks, die IM 460 Schnittstellenmodule benötigen.
F: Kann ich dieses Rack ohne Zentralrack verwenden?
A: Nein, ER2 ist nur ein Erweiterungsrack. Sie benötigen ein UR1- oder UR2-Zentralrack mit CPU.
F: Wie viele ER2-Racks kann ich anschließen?
A: Bis zu 21 Erweiterungsracks (ER1/ER2 kombiniert) pro Zentralrack.
F: Enthält dieses Rack ein Netzteil?
A: Nein, Sie müssen PS 405 oder PS 407 separat bestellen.
F: Kann ich ER1- und ER2-Racks im selben System mischen?
A: Ja, Sie können verschiedene Erweiterungsracktypen nach Bedarf kombinieren.
